製品概要

機能と利点

  • 電源の入ったCompactPCIバスにボードを安全に挿入/引抜き可能
  • -12V、3.3V、5V、12Vの電源を制御
  • 回路ブレーカ付、プログラム可能なフォールドバック電流制限
  • 過電流フォールトや短絡フォールトから5Vおよび3.3V電源を保護するデュアル・レベル回路ブレーカ
  • LOCAL_PCI_RST#ロジック内蔵
  • カードの挿入/引抜き時にI/OピンをバイアスするPRECHARGE出力
  • 電源電圧上昇速度を調整可能

製品概要

LTC1644は、CompactPCIバスのスロットに対し、ボードを安全に挿入/引抜き可能にするホットスワップコントローラです。外付けのNチャネル・トランジスタが3.3V/5V 電源を制御し、内蔵スイッチが-12Vと12Vの電源を制御します。3.3V電源と5V電源の電圧上昇速度は、プログラム可能です。電子回路ブレーカにより、4つの電源すべてが電流フォールトに対して保護されています。PWRGD出力は、すべての電源電圧が許容値内であることを知らせます。OFF/ONピンを使用して、ボードの電源を循環させたり、回路ブレーカをリセットできます。また、PRECHARGE出力を使用して、カードの挿抜時にバスのI/Oピンをバイアスすることも可能です。PCI_RST#をチップ上でHEALTHY#と組み合わせて、LOCAL_PCI_RST#を生成できます。


アプリケーション

  • CompactPCIバスへの活線挿入

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

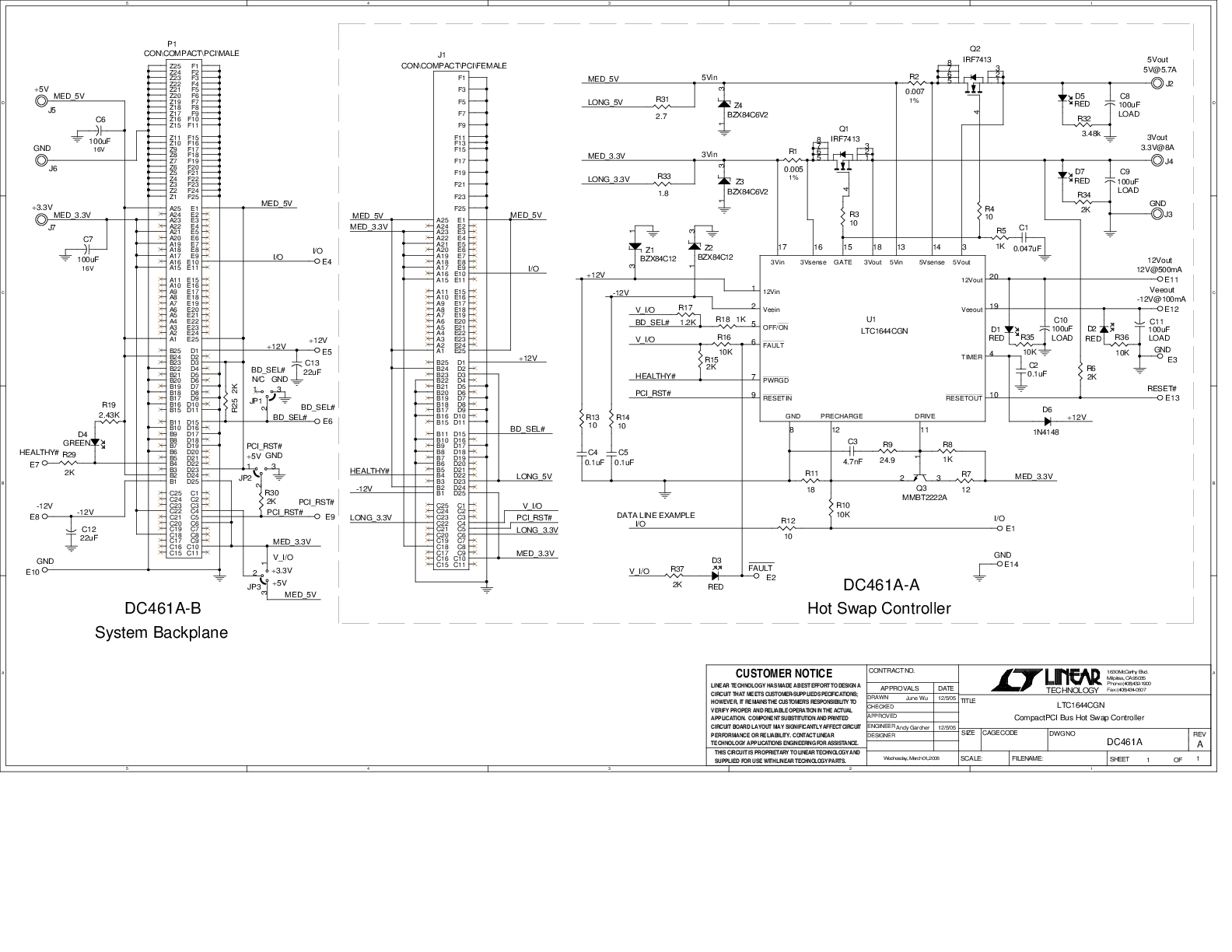

評価キット (1)

ツール

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspice

下記製品はLTspiceで使用することが出来ます。:

LTC1644
