製品概要

機能と利点

  • プログラム可能な低電圧および過電圧保護
  • フォールドバック電流制限
  • 調整可能な電流制限タイムアウト
  • VCC:通常動作時2.97V~16.5V、最大33Vのサージに対する保護
  • シングル・チャネルNFETドライバ
  • 電流フォールト時のラッチ・オフまたは自動リトライ
  • 過電圧時のSCRクローバ・ドライバ
  • 調整可能なリセット・タイマ
  • 汎用コンパレータ内蔵リファレンス出力

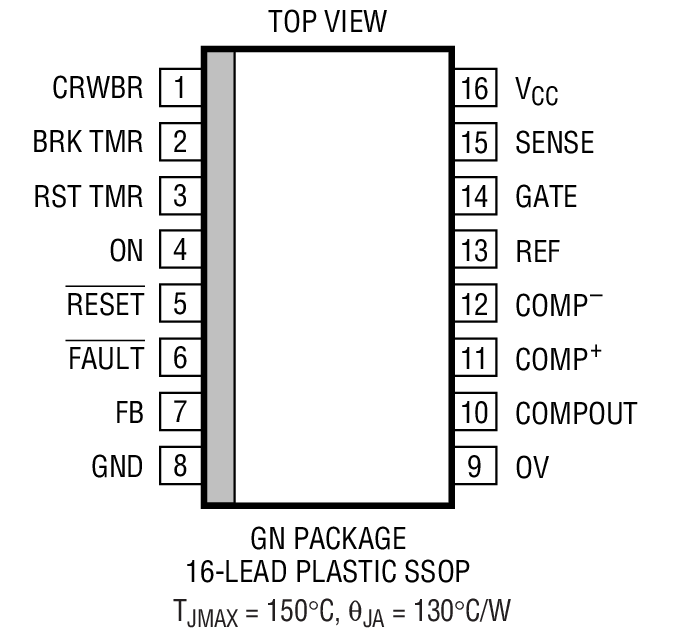

  • 16ピンSSOPパッケージ

製品概要

LTC1642は電源の入ったバックプレーンに対し、ボードの安全な抜き差しを可能にする 16ピンのホットスワップコントローラです。外付けNチャネル・パス・トランジスタを使用し、ボードへの供給電圧を徐々に増加させる調整が可能です。ハイサイド・スイッチ・ドライバはNチャネル・ゲートを制御し、2.97Vを越える電源電圧を供給します。

SENSEピンにより、調整可能な遅延時間後に回路ブレーカを作動させ、負荷電流のフォールドバック制限を行うことが可能です。この遅延により、デバイスは電流制限状態で起動できます。入力電源電圧が調整可能なスレッショルドを上回ると、CRWBR出力を使用してSCRをトリガし、負荷のクローバ保護を提供することができます。また、電源電圧が調整可能なスレッショルドを下回ると、RESET出力によって調整可能な遅延後にRESET出力によってシステム・リセットを生成することができます。さらに、ONピンによってボードの電源オン/オフすることができます。LTC1642は16ピンSSOPパッケージで供給されます。


Notes
LTC1642
LTC1642A Recommended for applications where VCC is higher than 12V

アプリケーション

  • ボードの活線挿入
  • 電子回路ブレーカ
  • InfiniBandシステム
