製品概要

機能と利点

  • インダストリアル温度範囲で真の16ビット性能を実現

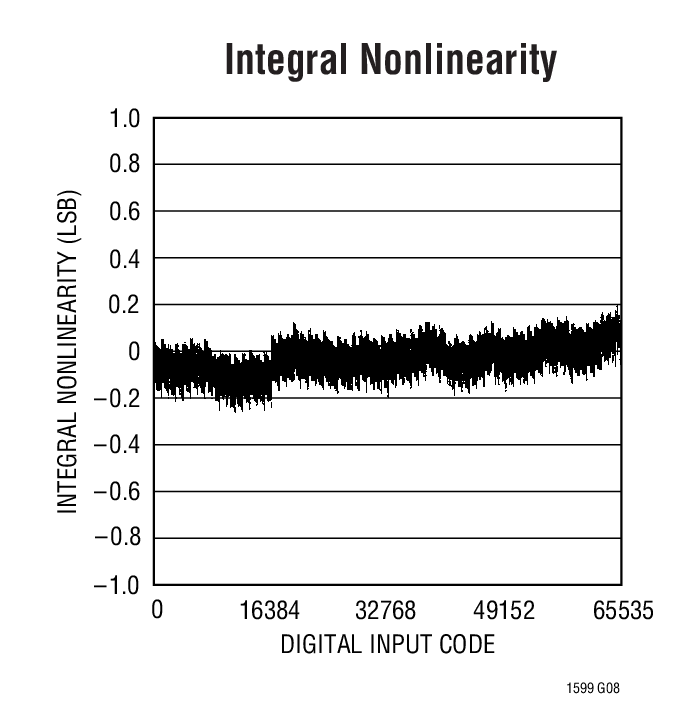

  • DNLおよびINL:1LSB(最大)
  • 内蔵の4象限抵抗により、高精度0V~10V、0V~-10V、または±10V出力が可能
  • 0.0015%へのセトリング・タイム:2μs(LT1468使用)
  • 非同期クリア・ピンにより、ゼロ・スケールまたはミッドスケールにリセット
  • グリッチ・インパルス:1.5nV-s
  • 24ピンSSOPパッケージ
  • 低消費電力:10μW(標準)
  • ゼロ・スケールまたはミッドスケールへのパワーオン・リセット
  • 2バイト・パラレル・デジタル・インターフェイス

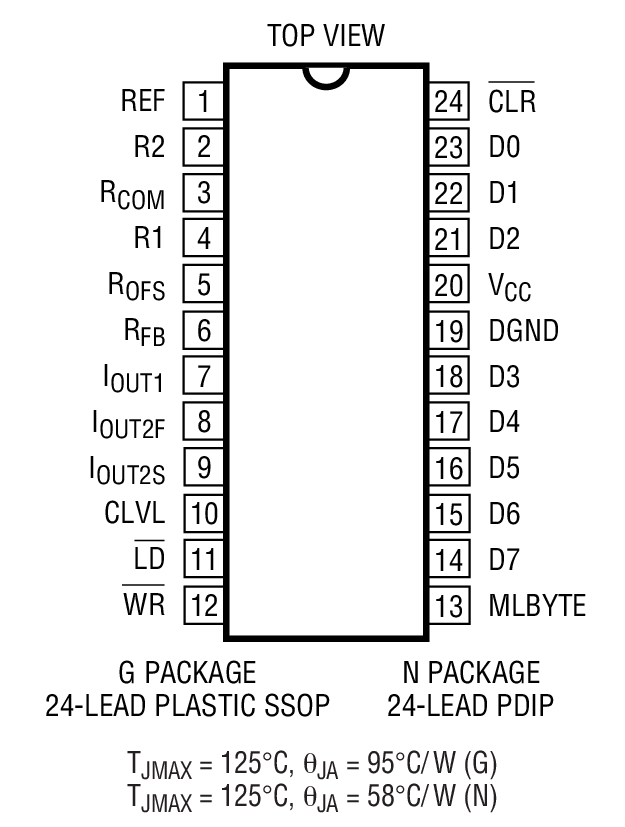

  • 24ピンSSOPおよびPDIPパッケージ

製品概要

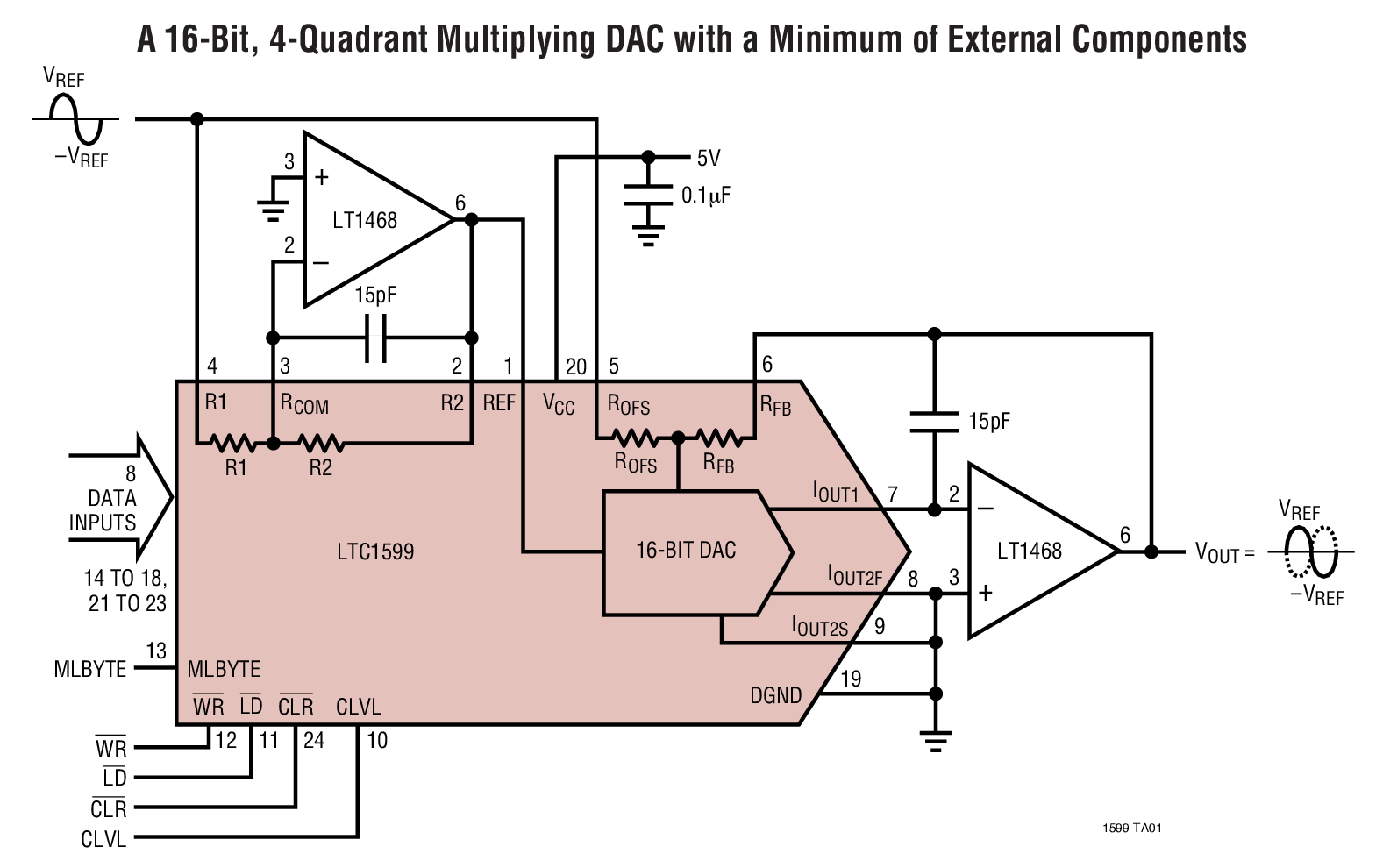

LTC1599は単一5V電源で動作する2バイト・パラレル入力の16ビット乗算型電流出力 DACです。2象限および4象限乗算モードの両方において、INLとDNLは全インダストリアル温度範囲で1LSBの精度に維持されます。内蔵の4象限乗算抵抗により、真の16ビット4象限乗算が可能です。

LTC1599は24ピンPDIPおよびSSOPパッケージで供給され、コマーシャルおよびインダストリアル温度範囲で仕様が規定されています。このデバイスはグリッチ・インパルスを標準1.5nV-sに低減する、グリッチ低減回路を内蔵しています。非同期CLRピンは、 CLVLピンがロジック“L”のときはLTC1599をゼロ・スケールに、ロジック“H”のときはミッドスケールにリセットします。

全16ビット幅のパラレル・インターフェイスの電流出力DACについては、LTC1597のデータシートを参照してください。シリアル・インターフェイスの16ビット電流出力DACについては、LTC1595/LTC1596のデータシートを参照してください。


アプリケーション

  • プロセス制御および産業用オートメーション
  • 直接デジタル波形生成
  • ソフトウェア制御の利得調整
  • 自動テスト装置

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
