LTC1558

プログラム可能な出力バックアップ バッテリ・コントローラ

すべて表示 showmore-icon

: 新規設計には非推奨 tooltip
: 新規設計には非推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

特長
  • 新規設計には推奨しません。 代替についてはお問い合せ下さい。
  • SO-8、16ピンGNまたはSOパッケージの完全なバッテリ・バックアップ・システム
  • 単一1.2V NiCdボタン・セルから可変バックアップ電圧を生成
  • メイン電源からバックアップへの自動切替え
  • 最小100mWの出力電力
  • NiCdバッテリの自動高速再充電
  • プログラム可能なNiCdトリクル充電電流
  • スマートNiCdチャージャによって再充電時間を短縮し、バックアップ後のシステム効率を向上
  • 内蔵パワーオン・リセット
  • プッシュボタン・リセット入力
  • VCC=1V時でのリセットを保証
  • 短絡保護回路内蔵
  • サーマル・リミット内蔵
製品概要
show more Icon

新規設計には推奨しません。 代替についてはお問い合せ下さい。

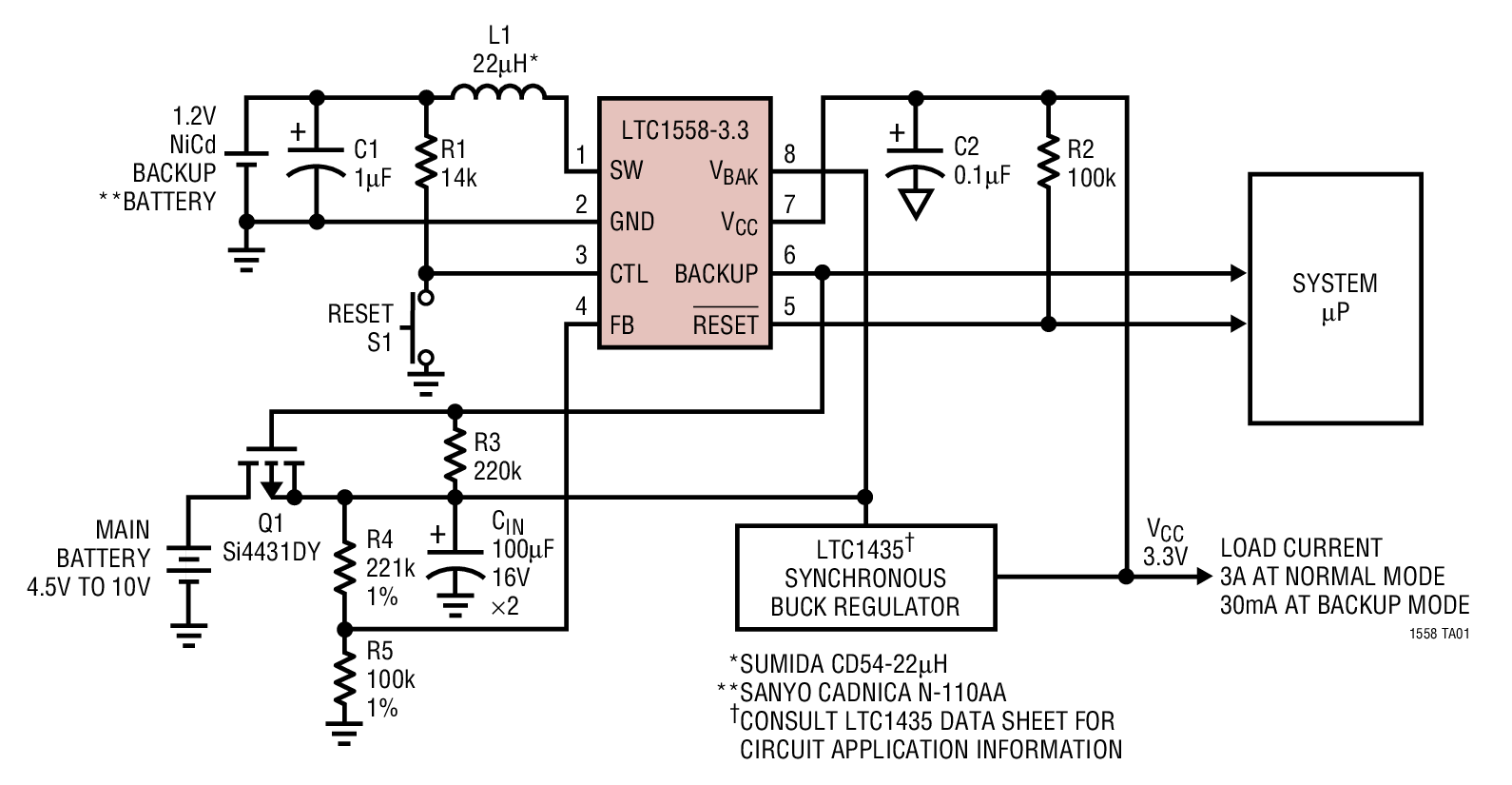

LTC1558は1個のNiCdセルを使用してバックアップ電源を構築するのに必要なすべての機能を提供するバックアップ・バッテリ・コントローラです。1.2V昇圧コンバータ、インテリジェント2ステージ・バッテリ充電器、自動バックアップ切替え、およびマイクロプロセッサ・リセット発生器を内蔵しています。昇圧コンバータは同期スイッチング・アーキテクチャを使用して標準で70%の効率を達成し、小型NiCdセルからのバックアップ時間を最大にしています。

内蔵NiCd充電器は、内部ガス・ゲージを使用して高速再充電時間を短くし、またバックアップ・セルの過充電を防止します。LTC1558はバックアップ・セルの自己放電損失を補償する、ユーザがプログラム可能なトリクル充電電流を供給します。

LTC1558の自動バックアップ切替えアーキテクチャは、ホスト・システムから干渉が最小限ですみ、ホストにフィードバックして、バックアップ状態にあるシステムの負荷を最小限に抑えます。VCCフォールト検出器とリセット発生器を内蔵しているため、ほとんどのアプリケーションで、別にマイクロプロセッサ監視チップは必要ありません。

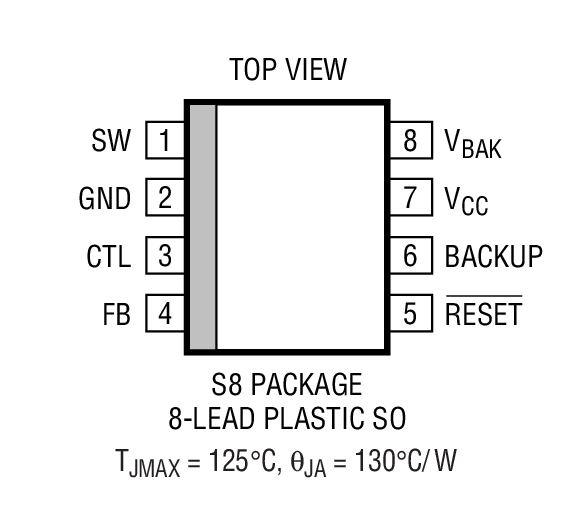

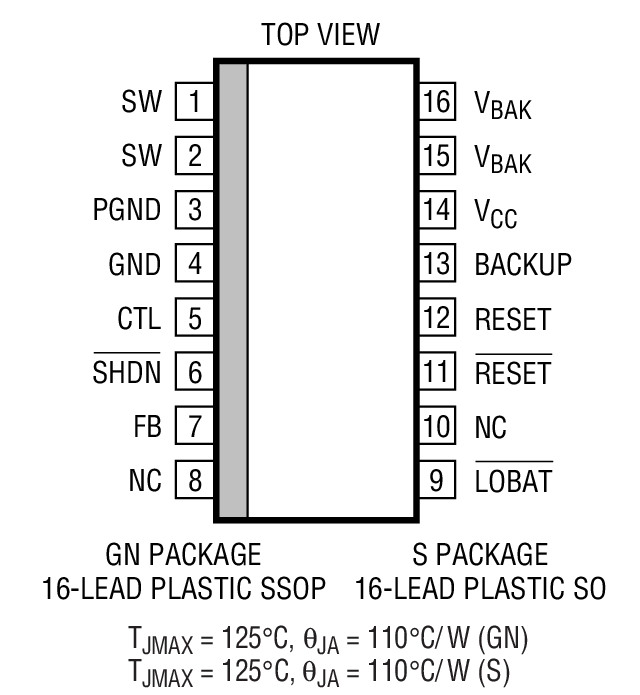

LTC1558はSO-8、16ピンGNまたはSOパッケージで供給されます。


アプリケーション

  • ノートブック・コンピュータ
  • パームトップ・コンピュータ/PDA
  • 携帯用計測器
  • バッテリ電源機器
