LTC1544

ソフトウェアで選択可能なマルチプロトコル・トランシーバ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$8.25
特長
  • RS232、RS449、EIA530、EIA530-A、V.35、V.36、X.21をソフトウェアで選択サポートするトランシーバ
  • TUV/Detecon Inc.認証の NET1およびNET2に準拠 (テスト・レポートNo.NET2/102201/97)
  • TBR2に準拠(テスト・レポートNo.CTR2/022701/98)
  • LTC1344Aを使用したソフトウェア選択可能なケーブル終端
  • LTC1543、LTC1344A、またはケーブル終端内蔵のLTC1546と組み合わせて、完全なDTEまたはDCEポートを構成
  • LTC1543と組み合わせて単一5V電源で動作
製品概要
show more Icon

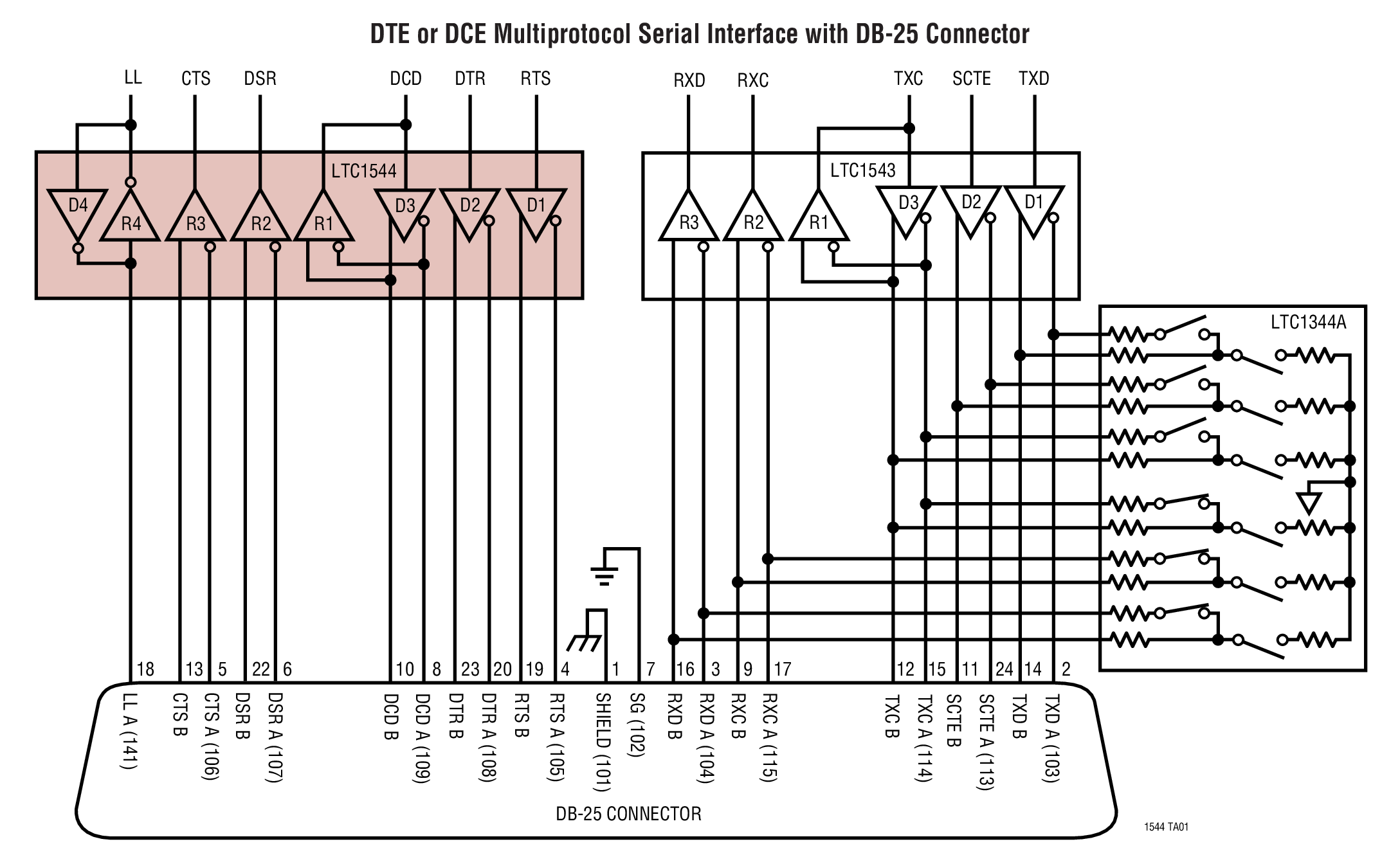

LTC1544は4ドライバ/4レシーバのマルチプロトコル・トランシーバです。LTC1543と組み合わせることにより、ソフトウェア選択可能な完全なDTEまたはDCEインターフェイス・ポートのコアを構成し、RS232、RS449、EIA530、EIA530-A、V.35、V.36、またはX.21プロトコルをサポートします。LTC1543のケーブル終端は、ソフトウェアで選択可能なケーブル終端デバイスLTC1344Aまたは既存のディスクリート設計を使用して実現できます。LTC1546はソフトウェア選択可能なケーブル終端を内蔵しています。

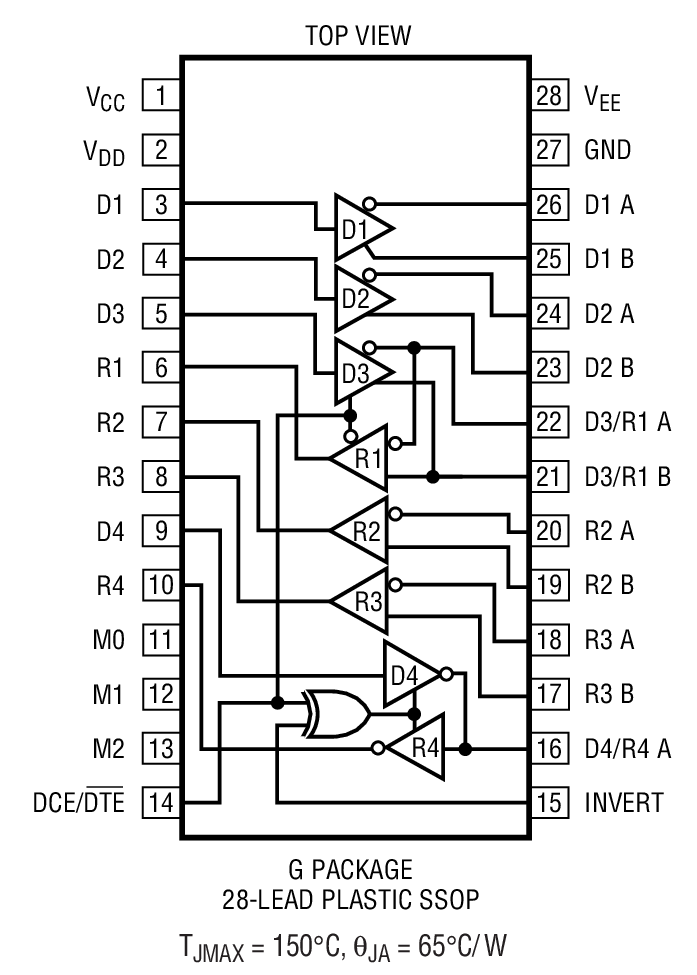

LTC1544は単一5V電源とLTC1543またはLTC1546のチャージポンプを使用して動作します。LTC1544は、28ピンSSOP表面実装パッケージで供給されます。


アプリケーション

  • データ・ネットワーク
  • CSUおよびDSU
  • データ・ルータ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$8.25

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC1544CG#PBF
  • HTML
  • HTML
LTC1544CG#TRPBF
  • HTML
  • HTML
LTC1544IG#PBF
  • HTML
  • HTML
LTC1544IG#TRPBF
  • HTML
  • HTML
LTCK003CG#PBF
  • HTML
  • HTML
LTCK003CG#TRPBF
  • HTML
  • HTML
LTCK004CG#PBF
  • HTML
  • HTML
LTCK004CG#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

8 6, 2022

- 22_0171

Laser Top Mark Conversion for SSOP Packages Assembled in PNG

LTC1544CG#PBF

製造中

LTC1544CG#TRPBF

製造中

LTC1544IG#PBF

製造中

LTC1544IG#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

8 6, 2022

- 22_0171

arrow down

Laser Top Mark Conversion for SSOP Packages Assembled in PNG

LTC1544CG#PBF

製造中

LTC1544CG#TRPBF

製造中

LTC1544IG#PBF

製造中

LTC1544IG#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

DC196A-A

LTC1543CG LTC1544CG LTC1344A | Software-Selectable Multiprotocol Transceiver

DC196A-B

LTC1546CG LTC1544CG | Software-Selectable Multiprotocol Transceiver
