LTC1487

低EMI、シャットダウン、高入力インピーダンス、超低消費RS485トランシーバ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$1.86
特長
  • 高入力インピーダンス:バス上に最大256個のトランシーバを接続可能
  • 低消費電流: ICC=120μA(最大)(ドライバ・ディスエーブル時)
  • ICC=200μA (最大)(ドライバ・イネーブル、無負荷時)
  • シャットダウン時の消費電流: 1μA
  • スルーレートを制御可能なドライバにより、EMIを低減
  • 単一5V電源
  • -7V~+12Vの同相範囲により、データライン上のデバイス間で±7Vのグランド電位差を許容
  • サーマル・シャットダウン保護
  • 電源投入/切断グリッチのないドライバ出力により、電源投入状態でトランシーバを挿抜可能
  • 3ステートまたは電源切断状態で、ドライバは高インピーダンスを維持
  • LTC485とピン・コンパチブル

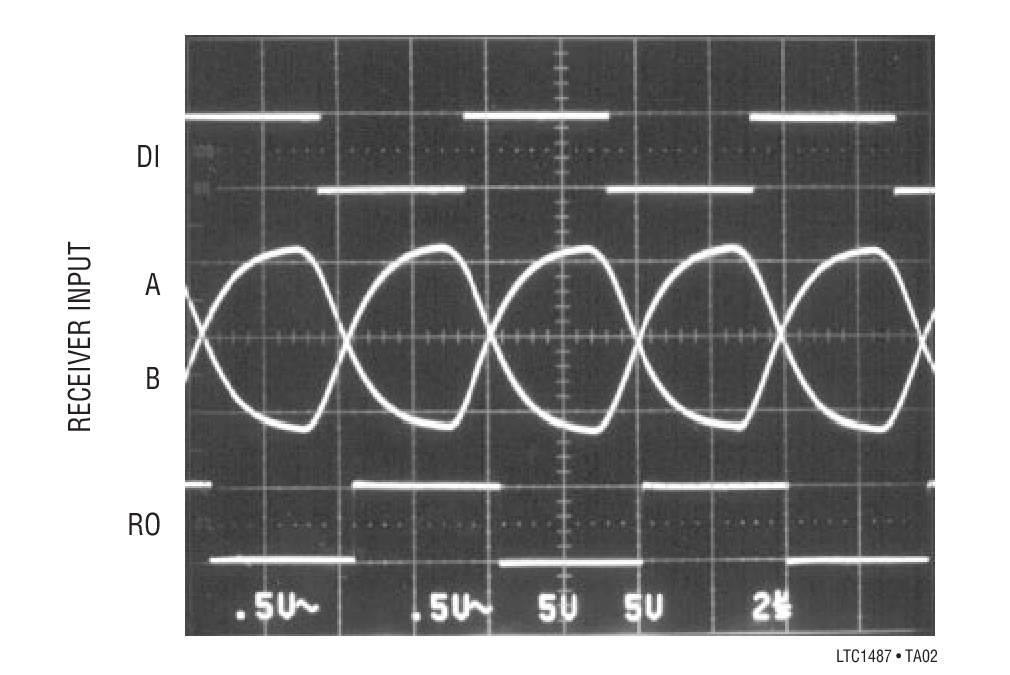

製品概要
show more Icon

LTC1487は、高インピーダンス入力を備え、1本のバスを最大256個のトランシーバで共有可能にする超低消費電力の差動ライン・トランシーバです。このデバイスはRS485およびRS422の要件を満たしています。 LTC1487は、スルーレートを制御可能な出力ドライバを内蔵しており、RS485ラインから放射されるEMIを低減し、誤終端ラインでの信号忠実度を改善します。 CMOSプロセスを採用しながら過負荷や静電破壊に対する強度を損なうことなく、大幅に消費電力を低減しています。標準消費電流は動作時にわずか80μA 、シャットダウン時には1μAです。

ドライバおよびレシーバは3ステート出力を備えているため、ドライバ出力は同相範囲全域で高インピーダンスを維持します。バス衝突やフォールトによる過度の電力消費を防ぐために、ドライバ出力を強制的に高インピーダンスにするサーマル・シャットダウン回路が内蔵されています。レシーバには、入力がオープンのときに出力状態が“H”になることを保証するフェールセーフ機能があります。 I/Oピンは人体モデルを使用した放電試験で、±10kVを超える複数のESDスパイクに対して保護されています。

LTC1487はコマーシャル温度範囲で完全に規格されており、8ピンDIPおよびSOパッケージで供給されます。


アプリケーション

  • バッテリ駆動RS485/RS422アプリケーション
  • 低消費電力RS485/RS422トランシーバ
  • レベル変換器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$1.86

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC1487CN8#PBF
  • HTML
  • HTML
LTC1487CS8#PBF
  • HTML
  • HTML
LTC1487CS8#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 11, 2022

- 22_0241

Epoxy Change from Henkel 8290 to 8290A for PDIP Package

8 6, 2022

- 22_0172

Laser Top Mark Conversion for PDIP Packages Assembled in ADPG [PNG]

12 14, 2023

- 22_0255

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)

6 16, 2021

- 21_0026

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

LTC1487CS8#PBF

製造中

LTC1487CS8#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 11, 2022

- 22_0241

arrow down

Epoxy Change from Henkel 8290 to 8290A for PDIP Package

8 6, 2022

- 22_0172

arrow down

Laser Top Mark Conversion for PDIP Packages Assembled in ADPG [PNG]

12 14, 2023

- 22_0255

arrow down

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)

6 16, 2021

- 21_0026

arrow down

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

LTC1487CS8#PBF

製造中

LTC1487CS8#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

EVAL-RS485HDEBZ

標準のRS-485半二重評価用ボード、EVAL-RS485HDEBZ

zoom

EVAL-RS485HDEBZ

標準のRS-485半二重評価用ボード、EVAL-RS485HDEBZ

標準のRS-485半二重評価用ボード、EVAL-RS485HDEBZ

製品の詳細

EVAL-RS485HDEBZは、半二重RS-485標準8ピンSOICフットプリントのトランシーバーを素早く簡単に評価できます。評価用ボードでは、スクリュー端子ブロックにより、ドライバ入力(DI)、レシーバー出力(RO)、ドライバ・イネーブル(DE)、レシーバの出力(RO)のデジタルI/Oに接続できます。バス信号AおよびB(半二重バス)をバスのスクリュー端子ブロックに接続できます。1つまたは2つの終端抵抗をジャンパ設定を使用してAおよびBに接続して、半二重RS-485ドライバおよびレシーバーを評価します。バスのプルアップとプルダウン(バイアス抵抗)にはフットプリントが提供されます。

ボードでの評価用のデバイスは別売りです。
