機能と利点
- ±15kV ESD（人体モデル）、IEC-1000-4-2レベル4接触（±8kV）およびレベル3空中放電（±8kV）仕様で損傷またはラッチアップなし
- 入力がフローティング、短絡、あるいは無信号で終端されているときに、レシーバ出力の“H”を保証
- 低コストの住居用電話線をドライブ
- 低消費電力：ドライバ・ディスエーブル時、ICC = 700μA（最大）
- 無負荷時、ドライバがイネーブルされているとき、ICC = 900μA（最大）
- シャットダウン・モード時の消費電流：20μA（最大）
- 単一5V電源動作
- -7V～12Vの同相範囲により、データ・ライン上のデバイス間で±7Vのグランド電位差を許容
- パワーアップ/ダウン時にドライバ出力にグリッチがない
- バスで32個までのトランシーバを接続可能
- LTC485とピン・コンパチブル

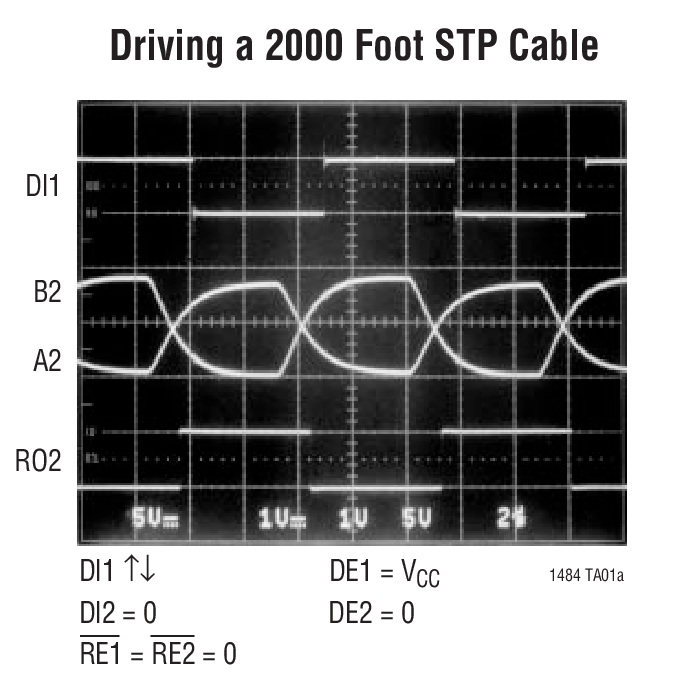

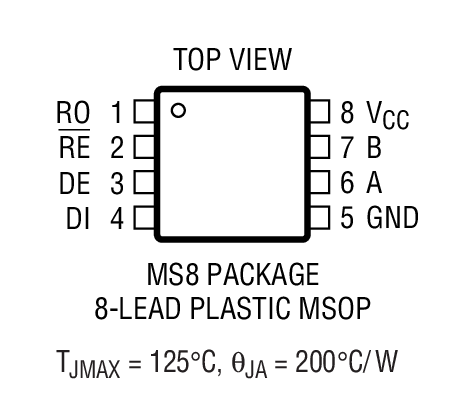

- 8リードのMSOP、PDIP、およびSOパッケージ
製品概要
LTC1484は低消費電力のEIA485に適合したトランシーバです。レシーバ・モードでは、フェイル・セーフ機能を提供し、入力がオープン、短絡、あるいは無信号で終端されているときに出力“H”を保証します。レシーバの出力“H”を保証するのに外付け部品は必要ありません。
ドライバとレシーバの両方が、レシーバおよびドライバそれぞれに専用の制御ピン付きの 3ステート出力を備えています。ドライバ出力は、スリーステート状態で、全同相範囲にわたってハイ・インピーダンスを維持します。バスの競合またはフォールト等による過剰な電力消費を防止するために、ドライバ出力をハイ・インピーダンスにするサーマル・シャットダウン回路を内蔵しています。
高性能になったESD保護回路によって、LTC1484は、ラッチアップまたは損傷なしで、±15kV（人体モデル）、 IEC-1000-4-2レベル4（±8kV）接触放電およびレベル3（±8kV）空中放電のESDに耐えることができます。
LTC1484はコマーシャル温度範囲とインダストリアル温度範囲で完全に仕様が規定されており、 8リードMSOP、PDIPおよびSOパッケージで供給されます。
アプリケーション
- バッテリ駆動EIA485/EIA422アプリケーション
- 低消費電力EIA485/EIA422トランシーバ
- レベル変換器
