LTC1456: クリア入力付き12ビット･レール･トゥ･レール･マイクロパワーDAC データシート (Rev. )2/21/2008PDF82K
製品概要
機能と利点

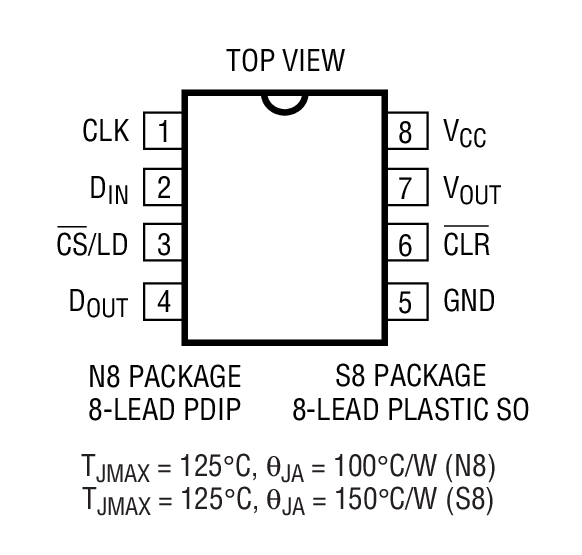

- SO-8パッケージで供給
- 12ビット分解能
- バッファされた真のレール･トゥ･レール電圧出力
- 非同期クリア入力
- 内蔵リファレンス
- クロック入力のシュミット･トリガによりオプトカプラへの直接インタフェースが可能
- パワーオン･リセットでDACを0Vにクリア
- 3線式カスケード可能なシリアル･インタフェース

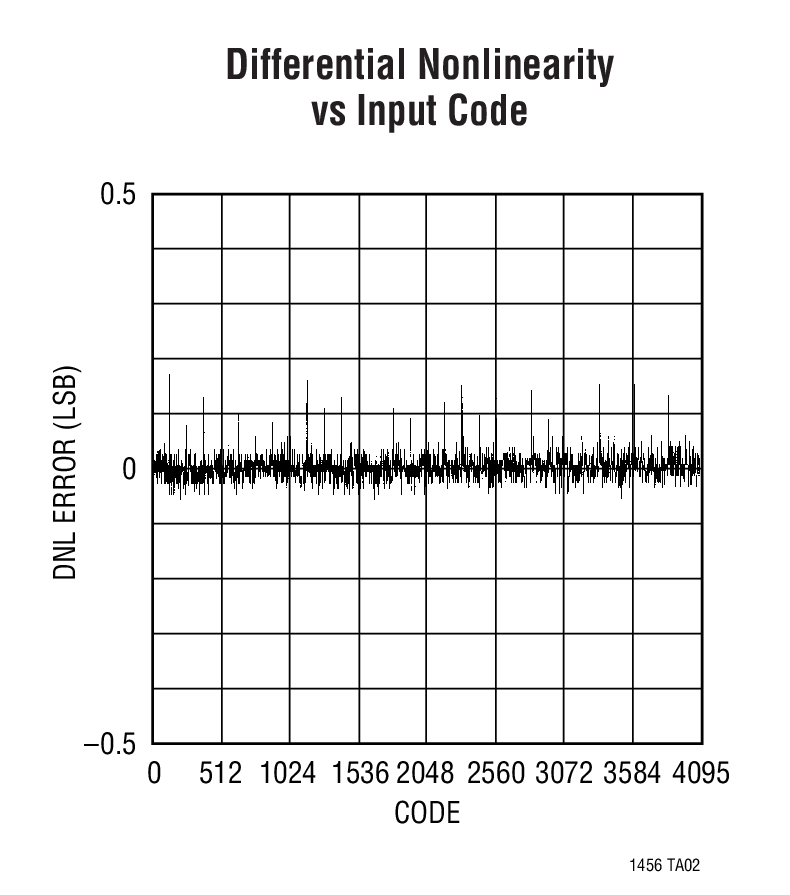

- 最大DNL誤差：0.5LSB
- 低コスト
製品概要
LTC1456はSO-8パッケージに収納された完全な単一電源、レール･トゥ･レール電圧出力、 12ビット･デジタル/アナログ･コンバータ（DAC）です。レール･トゥ･レール出力バッファ･アンプと使いやすい3線式カスケード可能なシリアル･インタフェースを内蔵しています。LTC1456には、DACを非同期でゼロスケールにクリアするCLRピンがあります。
LTC1456は内部2.048Vリファレンスと、4.095Vフルスケール出力を備え、4.5V～5.5V電源で動作し、消費電力は2.2mWです。
電源電流が低く占有スペースの少ないSO-8パッケージに収容されているため、LTC1456はバッテリ駆動アプリケーションに最適です。
アプリケーション
- デジタル較正
- 産業用プロセス･コントロール
- 自動試験装置
- セルラー電話
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
R392 Reliability Data3/22/2018PDF20 K
-
DAC Selector Card9/21/2015PDF587K
-
Voltage Output DACs3/3/2011PDF797K
