LTC1454: デュアル12ビット･レール･トゥ･レール マイクロパワーDAC データシート (Rev. )2/21/2008PDF94K
製品概要
機能と利点
- 12ビット分解能
- バッファされた真のレール･トゥ･レール電圧出力
- 5V動作時のICC: 700μA標準（LTC1454）
- 3V動作時のICC: 450μA標準（LTC1454L）
- 内蔵リファレンス：2.048V（LTC1454）
- 1.220V（LTC1454L）
- CLRピン
- パワーオン･リセット
- 16ピンSOパッケージ
- 3線式カスケード接続可能なシリアル･インタフェース
- 最大DNL誤差：0.5LSB
- 低コスト
製品概要

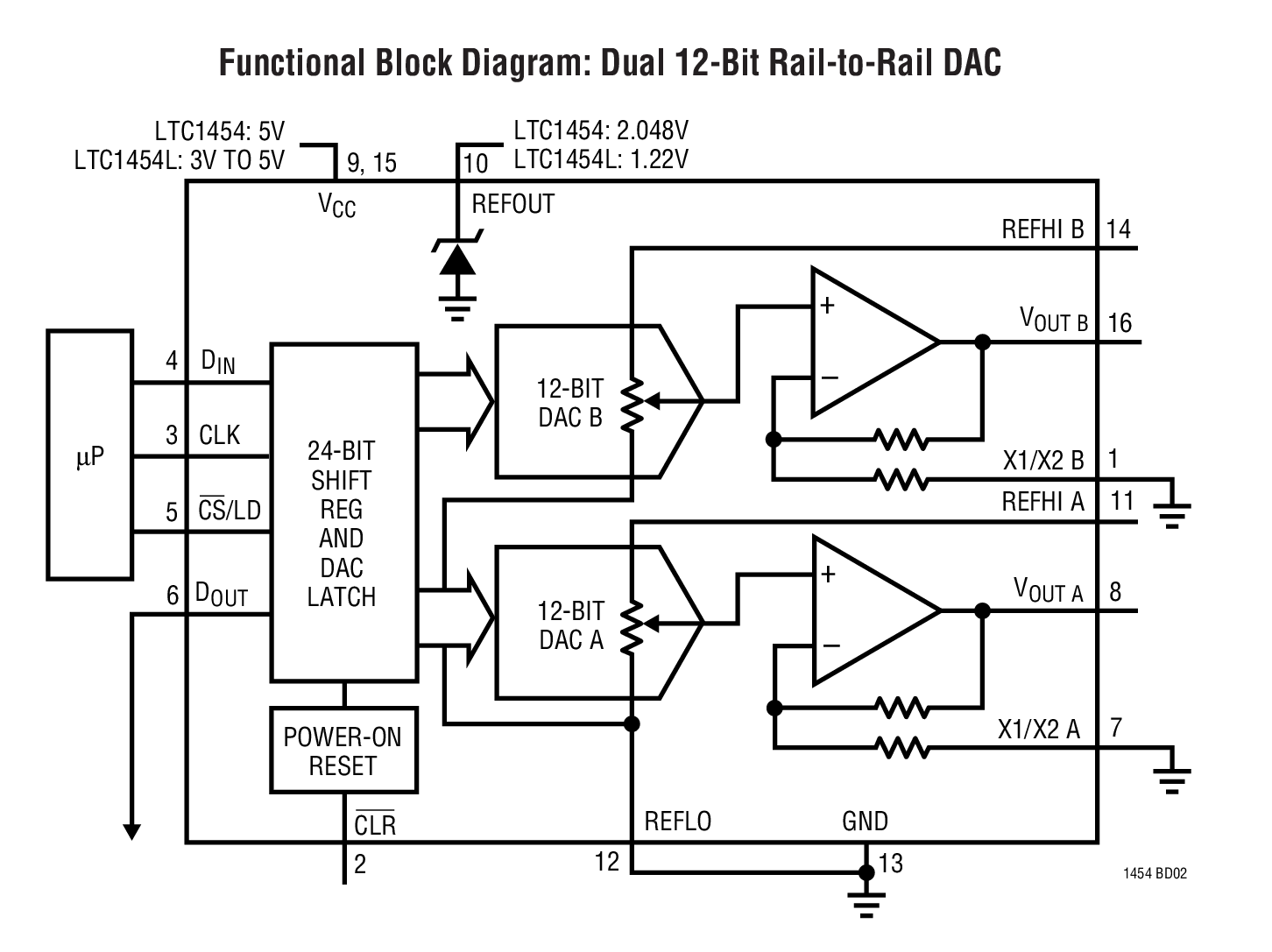

LTC1454/LTC1454Lは、16ピンSOパッケージに収納された完全な単一電源、デュアル･レール･トゥ･レール電圧出力、12ビット･デジタル/アナログ･コンバータ（DAC）です。可変利得（×1または×2）の出力バッファ･アンプと使いやすい3線式カスケード可能なシルアル･インタフェースを内蔵しています。
LTC1454は、2.048V内部リファレンスと×2利得構成の4.095Vのフルスケール出力を備え、4.5V～5.5Vの単一電源で動作します。
LTC1454Lは、1.22V内部リファレンスと×2利得構成の2.5Vのフルスケール出力を備え、2.7V～5.5Vの単一電源で動作します。
低電源電流、卓越したDNLおよび小型サイズにより、これらのデバイスは、サイズ、DNL、および単一電源動作が重要な多数のアプリケーションで使用することができます。
アプリケーション
- デジタル較正
- 産業用プロセス･コントロール
- 自動試験装置
- セルラー電話
製品カテゴリ
マーケット＆テクノロジー
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
R392 Reliability Data3/22/2018PDF20 K
-
DAC Selector Card9/21/2015PDF587K
-
Voltage Output DACs3/3/2011PDF797K
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC1454CN#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead PDIP (Narrow 0.30 Inch) | |
| LTC1454CS#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1454CS#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1454IN#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead PDIP (Narrow 0.30 Inch) | |
| LTC1454IS#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1454IS#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1454LCN#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead PDIP (Narrow 0.30 Inch) | |
| LTC1454LCS#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1454LCS#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1454LIS#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1454LIS#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC (Narrow 0.15 Inch) | |
