製品概要
機能と利点
- デュアルDAC、分解能12ビット
- SO-8パッケージで供給
- レール･トゥ･レール出力アンプ
- 3V動作（LTC1446L）：ICC＝650μA標準
- 5V動作（LTC1446）：ICC＝1000μA標準
- リファレンス内蔵
- パワーオン･リセットでDACを0Vにクリア
- 3線式カスケード可能なシリアル･インタフェース
- 最大DNL誤差：0.5LSB
- 低コスト
製品概要

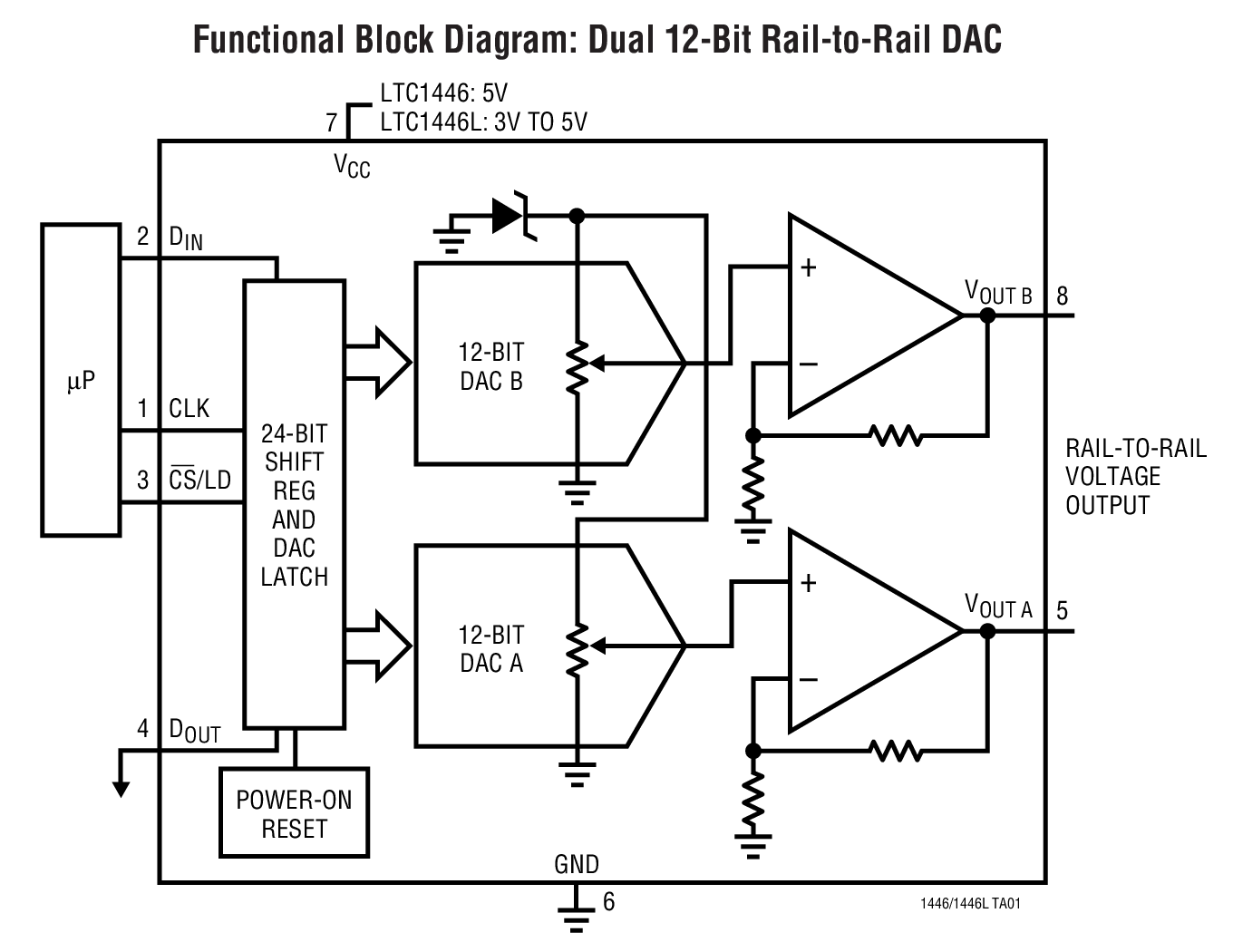

LTC1446/1446Lは、SO-8パッケージで供給されるデュアル12ビット･デジタル/アナログ･コンバータ（DAC）です。レール･トゥ･レール電圧出力アンプ、内部リファレンス、使いやすい3線式カスケード可能シルアル･インタフェースを内蔵しています。
LTC1446は内部リファレンスと4.095Vフルスケール出力を備え、4.5V～5.5Vの単一電源で動作します。
LTC1446Lは内部リファレンスと2.5Vフルスケール出力を備え、2.7V～5.5Vの単一電源で動作します。
LTC1446ファミリは消費電流が少ないため、バッテリ駆動アプリケーションに最適です。これらのDACは、省スペース8ピンSOパッケージおよびPDIPパッケージで供給され、動作に外付け部品は不要です。
アプリケーション
- デジタル較正
- 産業用プロセス･コントロール
- 自動試験装置
- セルラー電話
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
R392 Reliability Data3/22/2018
-
DAC Selector Card9/21/2015
-
Voltage Output DACs3/3/2011
ツールおよびシミュレーション
Precision DAC Error Budget Tool
Precision DAC Error Budget Toolは、高精度DACシグナル・チェーンのDC精度を計算するウェブ・アプリケーションです。これは、シグナル・チェーン全体で静的誤差がどの程度累積するかを示すもので、これにより設計のトレードオフを手早く評価できます。計算には、電圧リファレンス、オペアンプ、および高精度DACが生成するDC誤差が含まれます。
おすすめ製品
LTC1446 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|

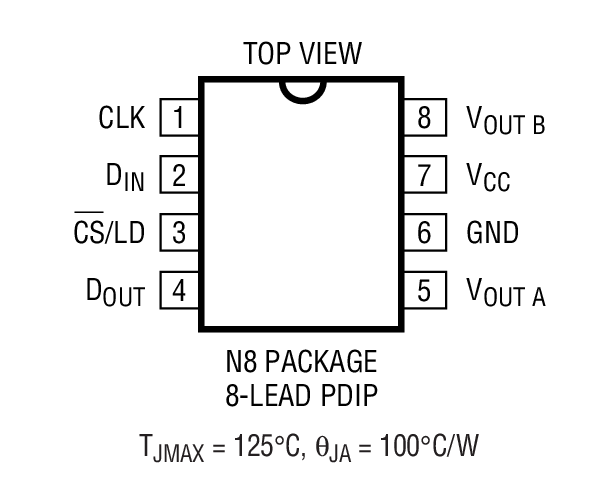

| LTC1446CN8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead PDIP (Narrow 0.3 Inch) | |

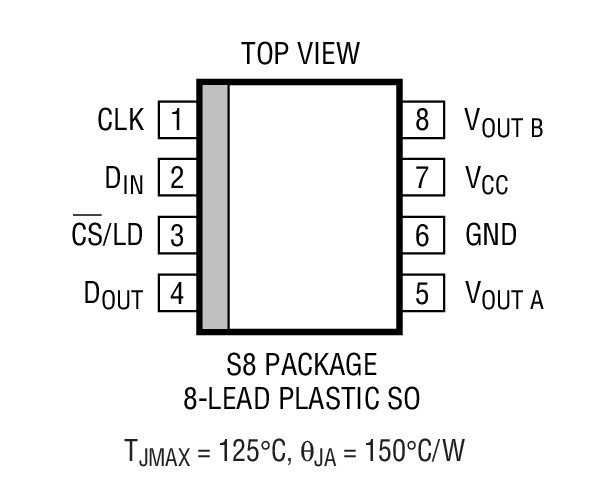

| LTC1446CS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1446CS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1446IN8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead PDIP (Narrow 0.3 Inch) | |
| LTC1446IS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1446IS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1446LCN8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead PDIP (Narrow 0.3 Inch) | |
| LTC1446LCS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1446LCS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1446LIN8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead PDIP (Narrow 0.3 Inch) | |
| LTC1446LIS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1446LIS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| ウェハ・ファブリケーション・データ | R392 Reliability Data |
