LTC1257: Complete Single Supply 12-Bit Voltage Output DAC in SO-8 Data Sheet12/3/2012PDF201K
製品概要
機能と利点

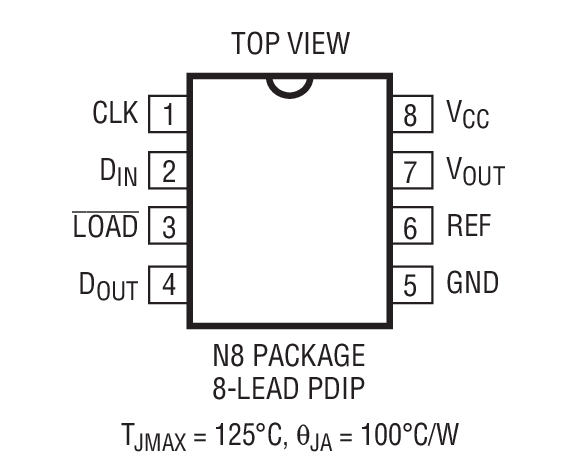

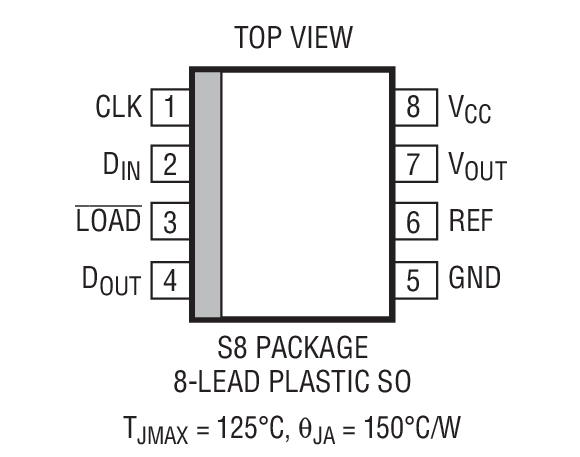

- 8ピンSOパッケージ
- バッファ付き電圧出力
- 2.048Vリファレンス内蔵
- 2.048Vフルスケールで500μV/LSB

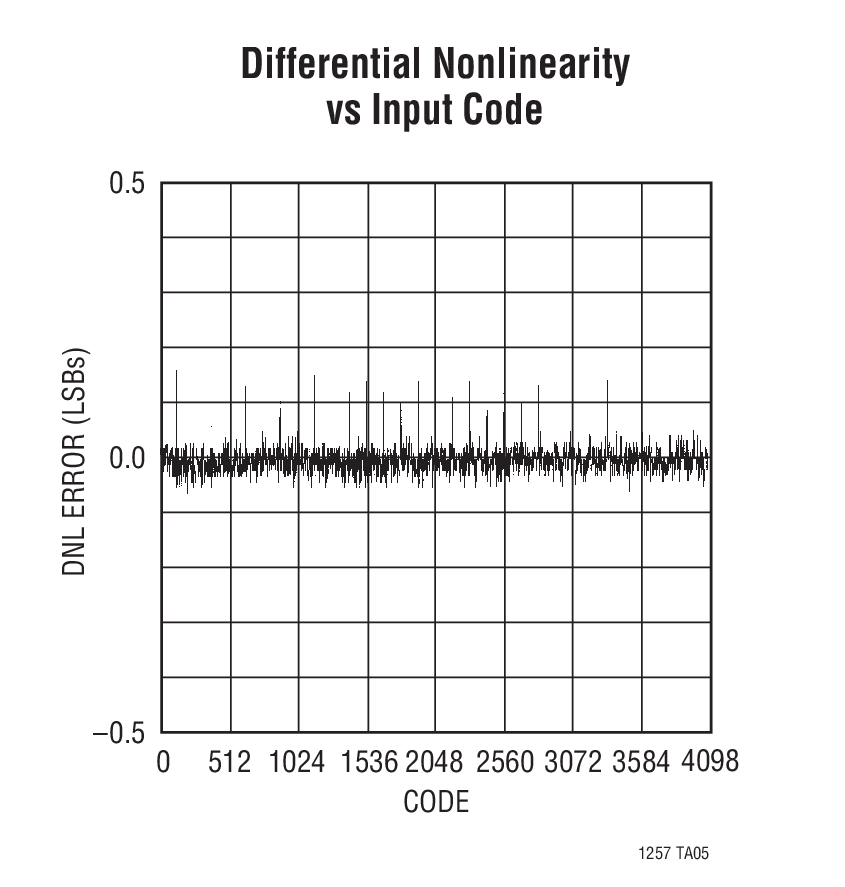

- 最大DNL誤差1/2 LSB
- 12ビット単調性を保証

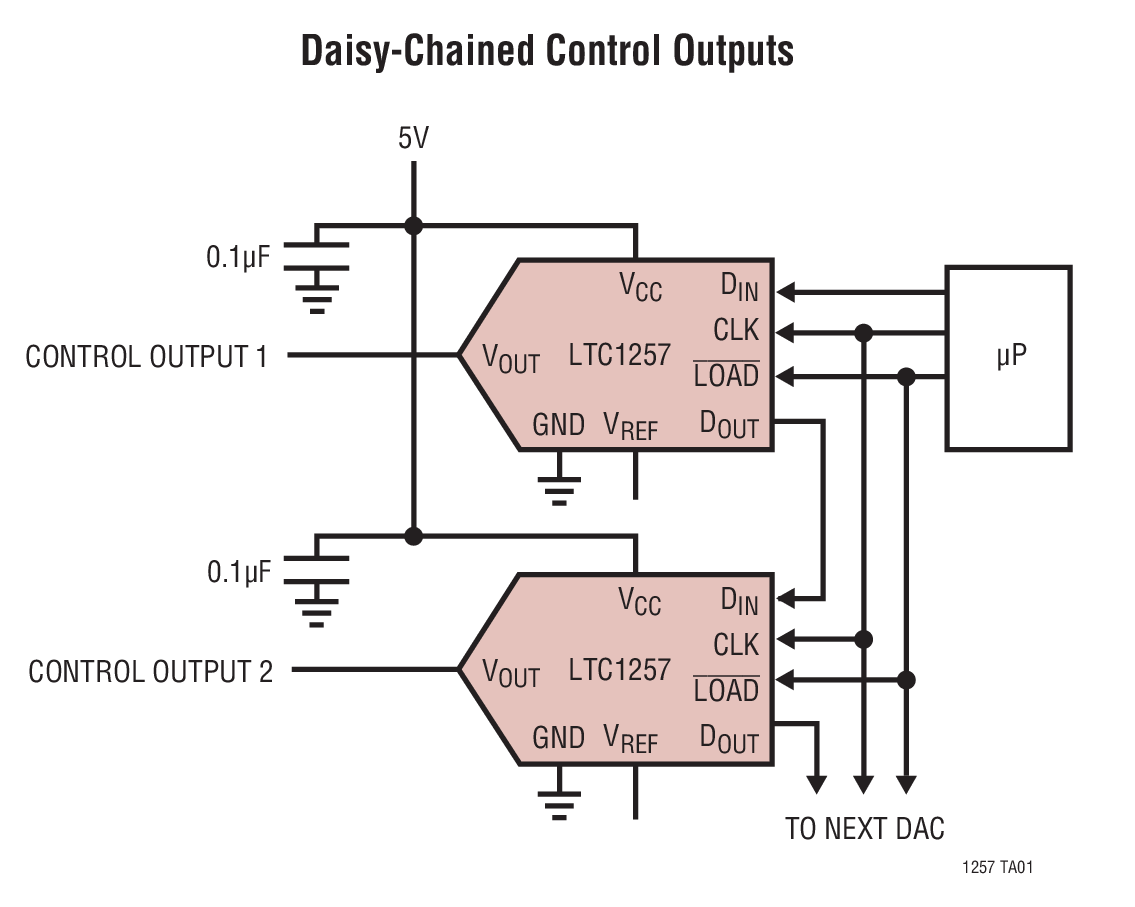

- 3線式カスケード接続可能シリアル・インタフェース
- 広範な単一電源電圧範囲： VCC=4.75V～15.75V
- 低消費電力： 5V電源でICC=350μA(TYP)
製品概要
LTC1257は、完全な単一電源、12ビット電圧出力D/Aコンバータ(DAC)で、SO-8パッケージに収納されています。LTC1257は、出力バッファ・アンプ、2.048V電圧リファレンスを備えており、3線式カスケード接続可能なシリアル・インタフェースで簡単に使用できます。内部リファレンスに優先して外部リファレンスを使用し、出力電圧範囲を12Vまで拡大することが可能です。電源電流は5V電源で動作しているときには、350μAと低電流であるため、LTC1257はバッテリ駆動アプリケーションに最適です。コンパクトな8ピンSOパッケージで供給され、外付け部品なしで動作するため、最も小型の12ビットD/Aシステムを実現できます。
アプリケーション
- デジタル・オフセット/利得調整
- 工業用プロセス制御
- 自動試験装置
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
R266 Reliability Data3/26/2018PDF20 K
-
AN67 - Linear Technology Magazine Circuit Collection, Volume III8/20/2007PDF1M
-
AN62 - Data Acquisition Circuit Collection8/20/2007PDF340K
-
DN96 - 12-Bit Rail-to-Rail Micropower DACs in an SO-87/8/2014PDF73K
-
DAC Selector Card9/21/2015PDF587K
-
PWM to DC in One Cycle8/7/2014PDF509K
-
Voltage Output DACs3/3/2011PDF797K
ツールおよびシミュレーション
Precision DAC Error Budget Tool
Precision DAC Error Budget Toolは、高精度DACシグナル・チェーンのDC精度を計算するウェブ・アプリケーションです。これは、シグナル・チェーン全体で静的誤差がどの程度累積するかを示すもので、これにより設計のトレードオフを手早く評価できます。計算には、電圧リファレンス、オペアンプ、および高精度DACが生成するDC誤差が含まれます。
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC1257CN8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead PDIP (Narrow 0.3 Inch) | |
| LTC1257CS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1257CS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1257IN8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead PDIP (Narrow 0.3 Inch) | |
| LTC1257IS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1257IS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| ウェハ・ファブリケーション・データ | R266 Reliability Data |
