製品概要

機能と利点

  • ±2.37Vおよび±5V電源に対するフィルタ規定を保証
  • 30kHzまで動作
  • 低電力および±2.5Vで88dBダイナミックレンジ
  • 1.6MHzまでの中心周波数・Q積
  • オフセット電圧保証
  • 全温度範囲でクロック対中心周波数精度保証
    • 0.3%(LTC1060A)
    • 0.8%(LTC1060)
  • 全温度範囲でQ精度保証
  • Qおよび中心周波数の低温度係数
  • 70dBの低クロストーク
  • クロック入力はTTLおよびCMOSとコンパチブル

製品概要

LTC1060は2個の高性能、スイッチト・キャパシタ・フィルタから構成されます。各フィルタは2から5個の抵抗でローパス、バンドパス、ハイパスノッチ、およびオルパス・フィルタなど色々な2次フィルタが構成できます。これらの機能の中心周波数は外部クロックまたは外部クロックと抵抗の比によって調整できます。4次までのバイクワッドフィルタが2個のフィルタ・ブロックをカスケード接続して実現できます。どんな種類のフィルタ構成(バターワース、チェビシェフ、ベッセル、カウアなど)も構成できます。

LTC1060は±2.37Vから±8Vの単一またはデュアル電源で動作します。低電圧源(つまり、単一5V電源)で使用する場合、フィルタは標準で12mWの電力を消費し、10kHzまでの中心周波数で動作させることができます。±5V電源では周波数範囲が30kHzまで拡張され、非常に高いQも実現できます。

LTC1060はリニア・テクノロジーのLTCMOSシリコン・ゲートプロセスを使用して製造されます。このため、低オフセット、高ダイナミック範囲、高中心周波数Q積、および優れた温度安定度が得られます。

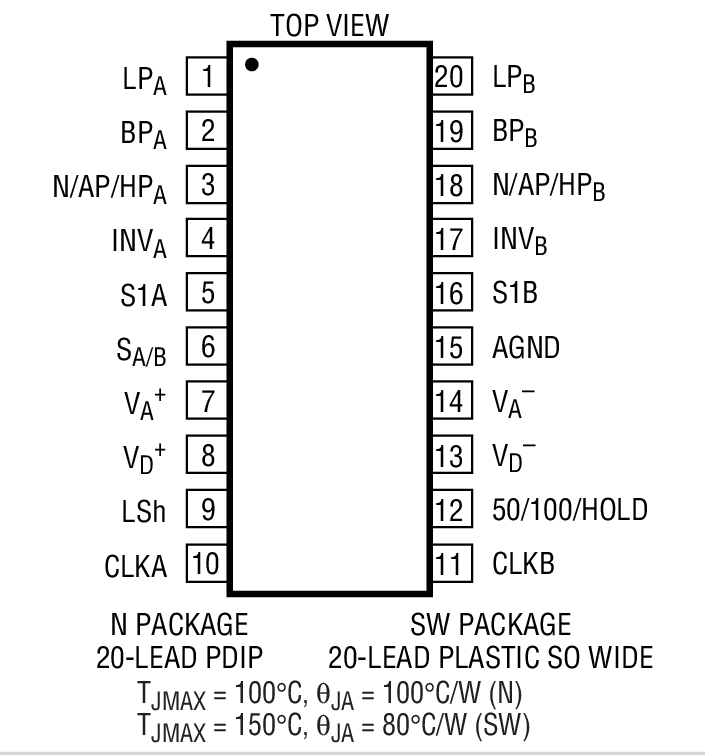

LTC1060のピン配置はMF10とコンパチブルです。


アプリケーション

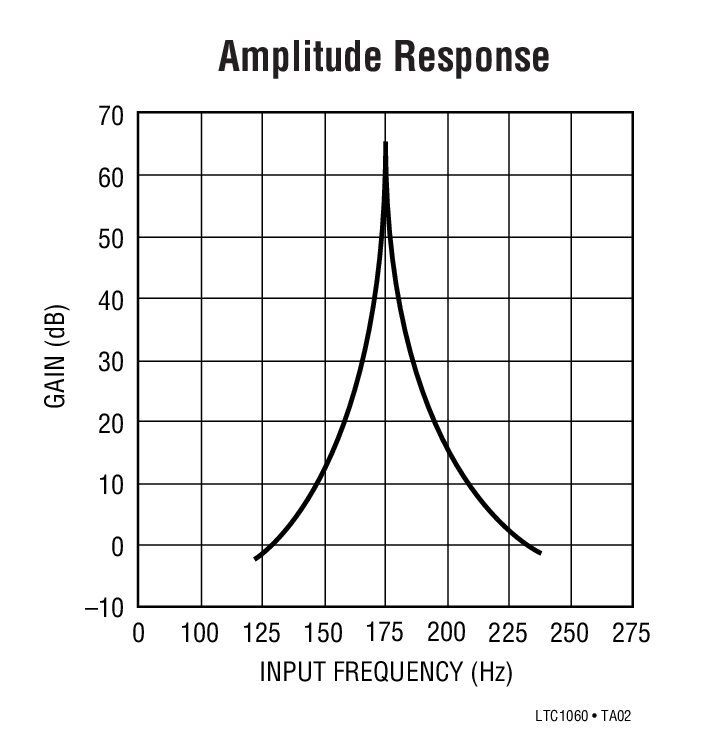

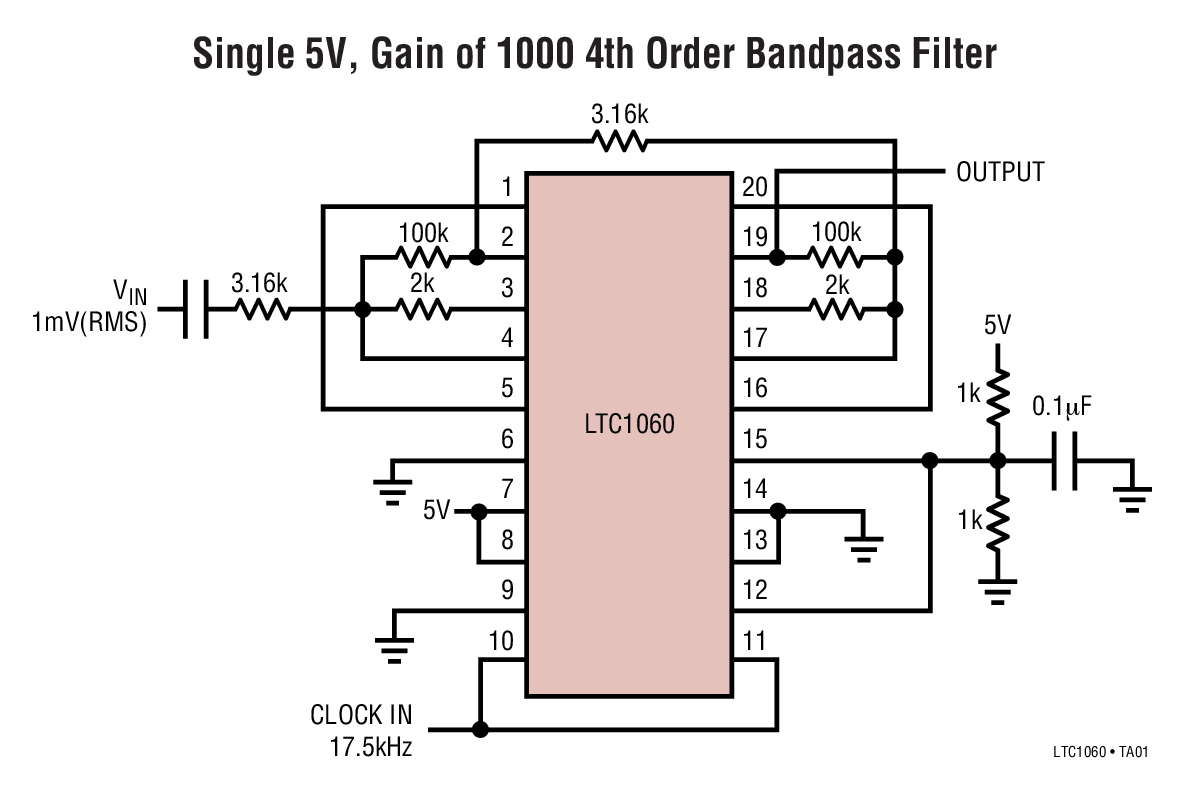

  • 単一5V電源の中域周波数のフィルタ
  • 高いQ、およびダイナミック範囲のバンドパス、ノッチ・フィルタ
  • トラッキング・フィルタ
  • テレコム・フィルタ
