製品概要
機能と利点
- 低消費電流：200μA
- 外付け部品不要
- 最大オフセット電圧：10μV
- 最大オフセット電圧ドリフト：0.1μV/℃
- 単一電源動作：4.75V～16V
- グランドを含む入力同相範囲
- 出力がグランドまで振幅
- 過負荷からの復帰時間：6 ms（標準）
製品概要
LTC1049は、高性能で低消費電力のゼロドリフト・オペアンプです。通常のチョッパ安定アンプでは外付けされる2個のサンプルホールド・コンデンサをチップに搭載しています。さらに、わずか200μAの公称消費電流で優れたDC特性とAC特性を実現します。
LTC1049は標準オフセット電圧が2μV、ドリフトが0.02μV/℃、入力ノイズ電圧が0.1Hz～10Hzで3μVP-P、標準電圧利得が160dBです。また、スルーレートが0.8V/μs、利得帯域幅積が0.8MHzです。
飽和状態からの過負荷復帰時間は6msで、外付けコンデンサを使用したチョッパ・アンプに比べて大幅に改善されています。
LTC1049は標準の8ピン・プラスチック・デュアルインライン・パッケージと8ピンSOパッケージで供給されます。LTC1049はほとんどのオペアンプに対しプラグインの互換デバイスとして使用でき、DC特性の向上を図り、電力を大幅に節減できます。
アプリケーション
- 4mAから20mAの電流ループ
- 熱電対アンプ
- 電子式秤
- 医療用計測器
- ストレインゲージ・アンプ
- 高分解能データ収集
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R062 Reliability Data3/23/2018PDF39K
-
DC417B - Demo Manual2/1/2012PDF137K
-
DN42 - Chopper vs Bipolar Op Amps—An Unbiased Comparison7/24/2014PDF68K
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LTC1049
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|

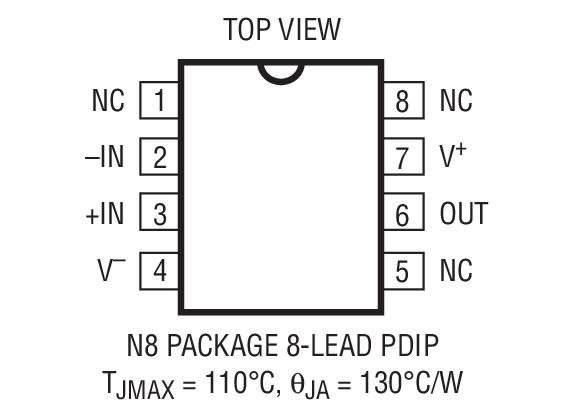

| LTC1049CN8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead PDIP (Narrow 0.3 Inch) | |

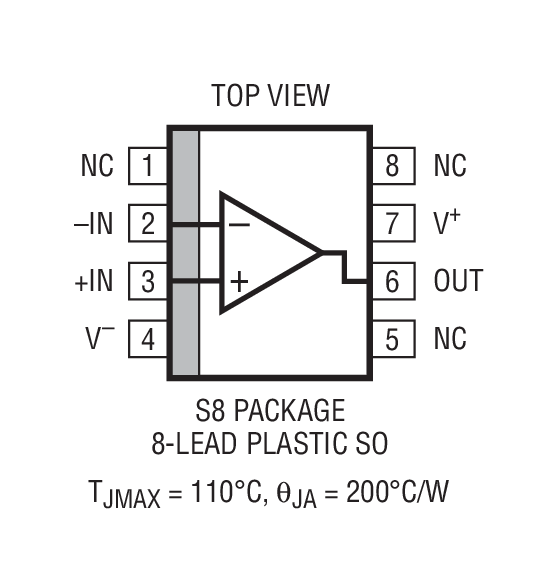

| LTC1049CS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1049CS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| ウェハ・ファブリケーション・データ | R062 Reliability Data |
