特長
- きわめて広い入力電圧範囲：3V～100V
- 出力電圧範囲：0.8V～60V
- 同期スイッチ内蔵
- 低リップルのBurst Mode®動作：
- 12V入力、5V出力時のIQ：16μA、出力リップル <10mVP-P
- 48V入力、5V出力時のIQ：7μA、出力リップル <10mVP-P
- 低ドロップアウト電圧：最大デューティ・サイクル：99%
- ピーク電流モード制御
- 固定周波数動作：100kHz～1MHz
- 同期入力
- プログラム可能な低電圧ロックアウト
- パワーグッド・フラグ
- 柔軟な出力電圧トラッキング
- 短絡保護
- 低シャットダウン電流：5μA
- ピンの開放/短絡フォルトに耐えられる
- 熱特性が改善され、ピン間隔が高電圧対応の20ピンTSSOPパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LT8631は、電流モードのPWM降圧DC/DCコンバータで、出力負荷に最大1Aの電流を供給する同期スイッチを内蔵しています。LT8631は入力電圧範囲が3V～100Vと広いので、自動車用システム、産業用システム、36V～72Vの通信機器用電源などの各種電源からの電力を安定化するのに適しています。低リップルのBurst Mode動作により、非常に少量の出力電流まで高い効率が可能であると同時に、出力リップルを10mVP-P未満に維持します。抵抗でプログラム可能な100kHz～1MHzの周波数範囲と同期機能により、効率および外付け部品サイズの最適化が可能です。ソフトスタート機能によって出力電圧の上昇率を制御するので、起動時の入力電流サージを解消しつつ、出力トラッキングも実現します。出力電圧が安定化出力電圧の±7.5%以内である場合は、パワーグッド・フラグによって通知されます。低電圧ロックアウトはEN/UVピンを使用してプログラムすることができます。シャットダウン・モードでは、全静止電流が5μA未満に減少します。LT8631は、熱抵抗を低く抑えるための露出パッドと高電圧対応のピン間隔を備えた20ピンTSSOPパッケージで供給されます。
アプリケーション
- 自動車用電源
- 通信機器用電源
- 分散電源のレギュレーション
2
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT8631
資料
Filters
1つが該当
-
すべて
-
データシート
-
ユーザ・ガイド
-
信頼性データ
-
技術記事
-
すべて
-
English
-
日本語
-
中国語
データシート
2
ユーザ・ガイド
1
802.00K
信頼性データ
1
20.92 K
技術記事
3
HTML
HTML
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
製品セレクタ・カード 2
プレス・リリース 1
Analog Dialogue 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LT8631EFE#PBF |
20-Lead TSSOP w/ EP
|
|
|
| LT8631EFE#TRPBF |
20-Lead TSSOP w/ EP
|
|
|
| LT8631HFE#PBF |
20-Lead TSSOP w/ EP
|
|
|
| LT8631HFE#TRPBF |
20-Lead TSSOP w/ EP
|
|
|
| LT8631IFE#PBF |
20-Lead TSSOP w/ EP
|
|
|
| LT8631IFE#TRPBF |
20-Lead TSSOP w/ EP
|
|
- LT8631EFE#PBF
- ピン／パッケージ図
-
20-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT8631EFE#TRPBF
- ピン／パッケージ図
-
20-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT8631HFE#PBF
- ピン／パッケージ図
-
20-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT8631HFE#TRPBF
- ピン／パッケージ図
-
20-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT8631IFE#PBF
- ピン／パッケージ図
-
20-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT8631IFE#TRPBF
- ピン／パッケージ図
-
20-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
4 6, 2022
- 22_0068
Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
LT8631EFE#PBF
製造中
LT8631EFE#TRPBF
製造中
LT8631HFE#PBF
製造中
LT8631HFE#TRPBF
製造中
LT8631IFE#PBF
製造中
LT8631IFE#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
4 6, 2022
- 22_0068
Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
LT8631EFE#PBF
製造中
LT8631EFE#TRPBF
製造中
LT8631HFE#PBF
製造中
LT8631HFE#TRPBF
製造中
LT8631IFE#PBF
製造中
LT8631IFE#TRPBF
製造中
評価用キット 1
DC2110A

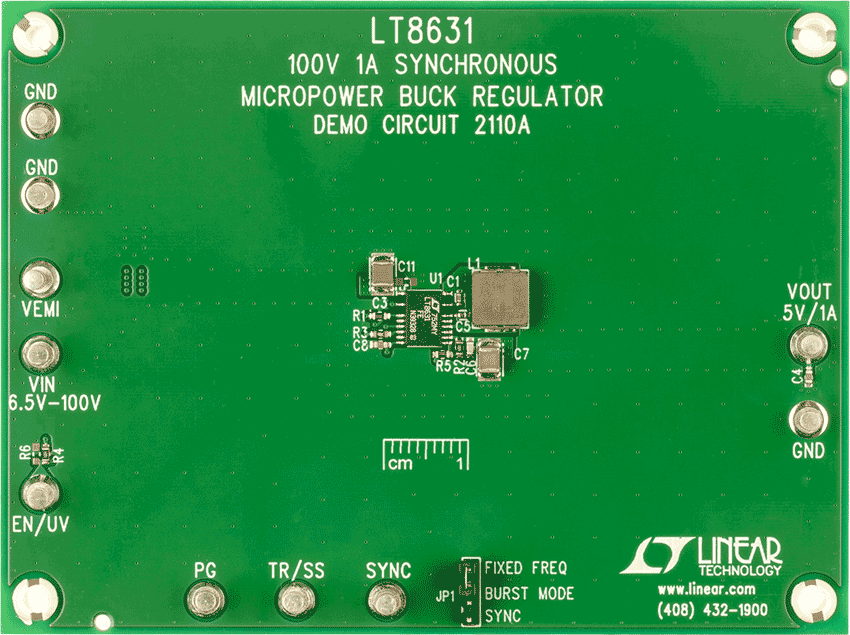

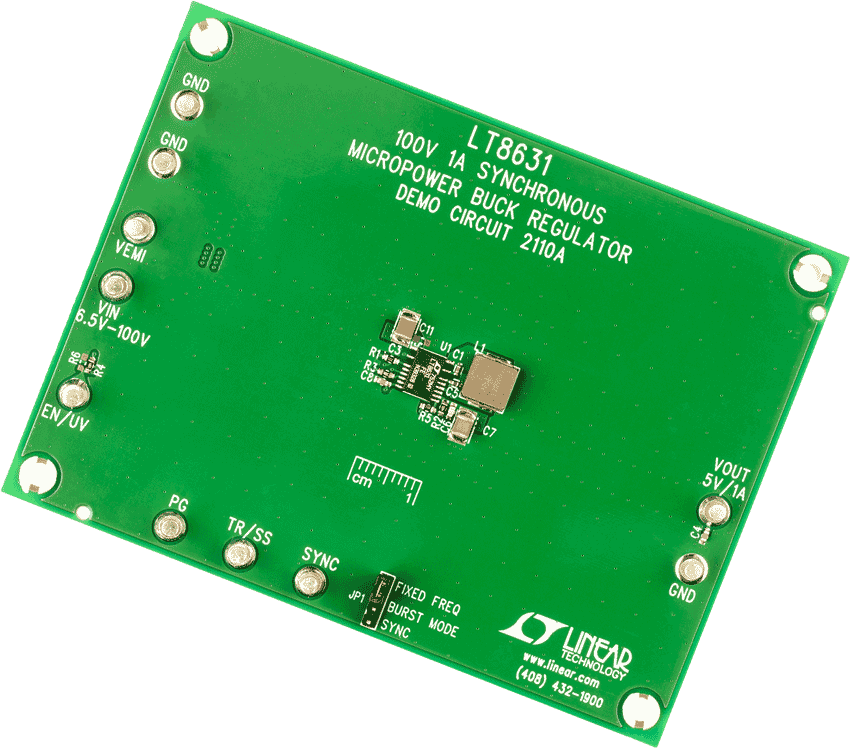

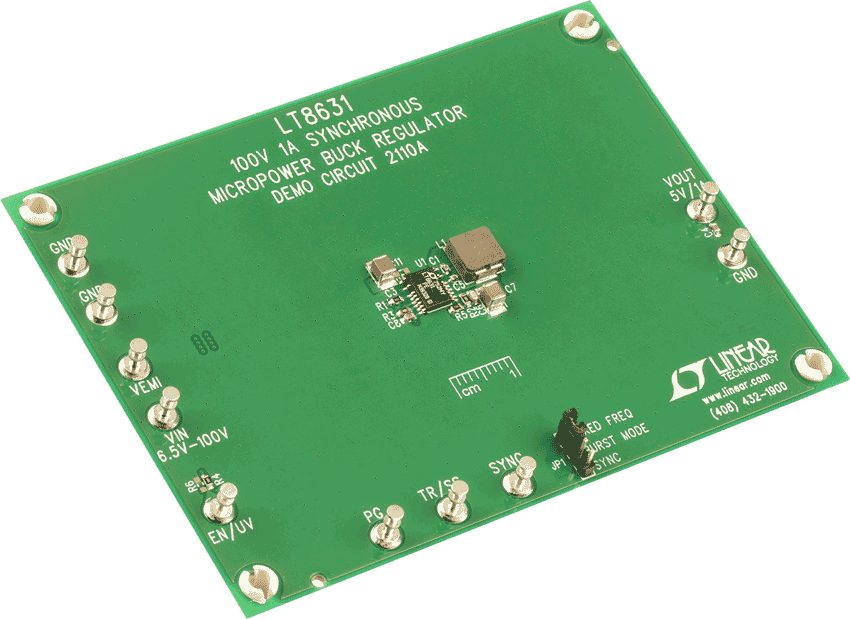

LT8631EFE Demo Board | Synchronous Buck, 6.5V ≤ VIN ≤ 100V; VOUT = 5V @ 1A
製品の詳細

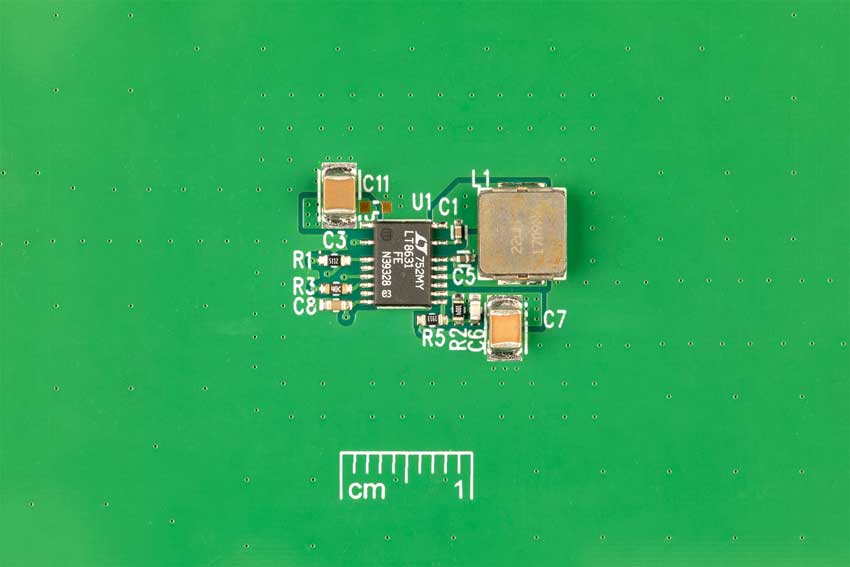

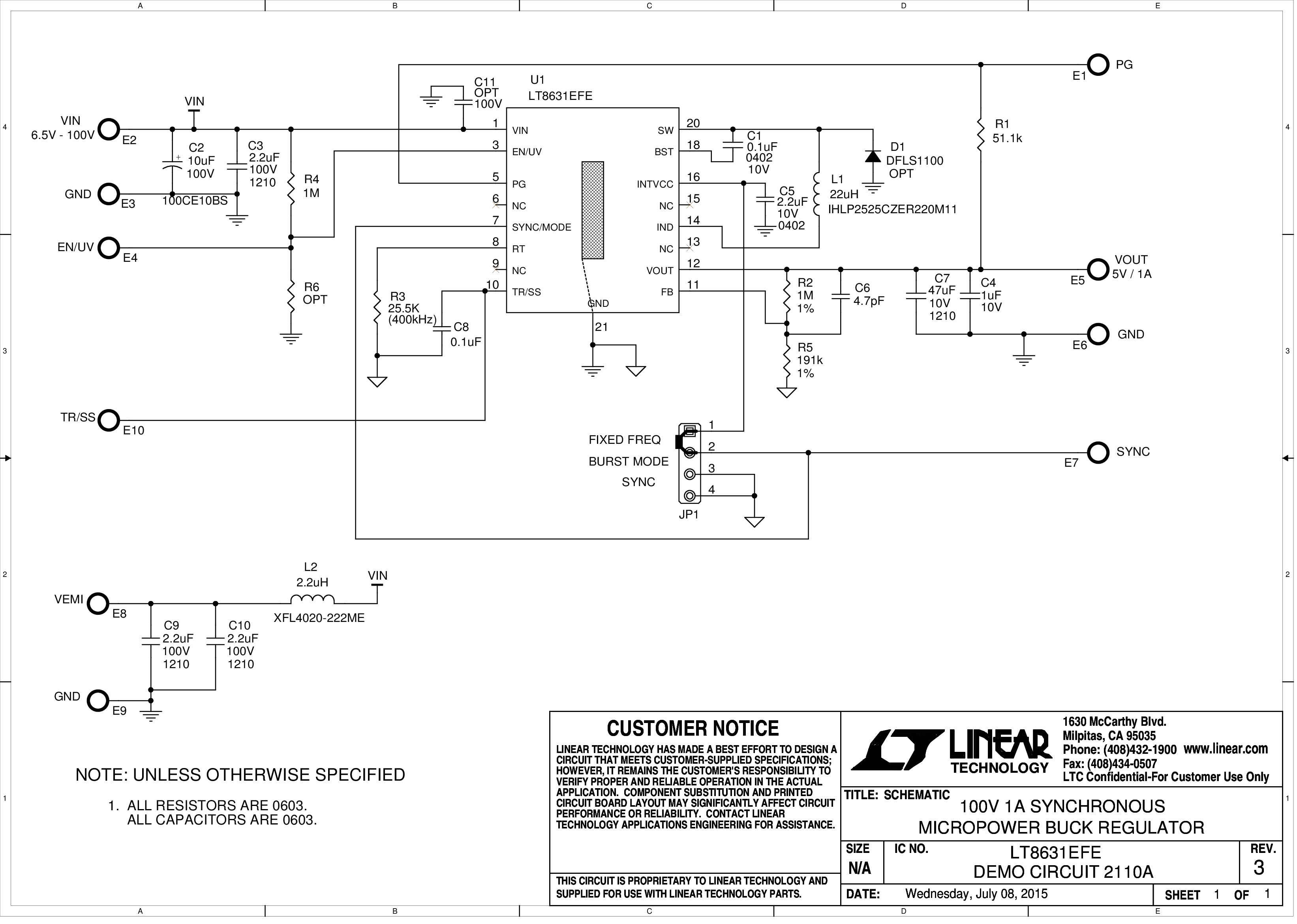

Demonstration circuit 2110A is a monolithic step-down converter featuring LT8631. The demo board is designed for 5V output from a 6.5V to 100V input at 400kHz switching frequency. The wide input range makes it suitable for regulating power from a wide variety of sources, including automotive, industrial systems and telecom supplies. The LT8631 is a compact, high efficiency synchronous monolithic step-down switching regulator. The power switch, compensation and other necessary circuits are inside of the LT8631 to minimize external components and simplify design.
