LT8618
LT8618-3.3

高効率65V/100mA同期降圧

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 30
1Ku当たりの価格 最低価格:$1.95
特長
  • 高効率の同期動作

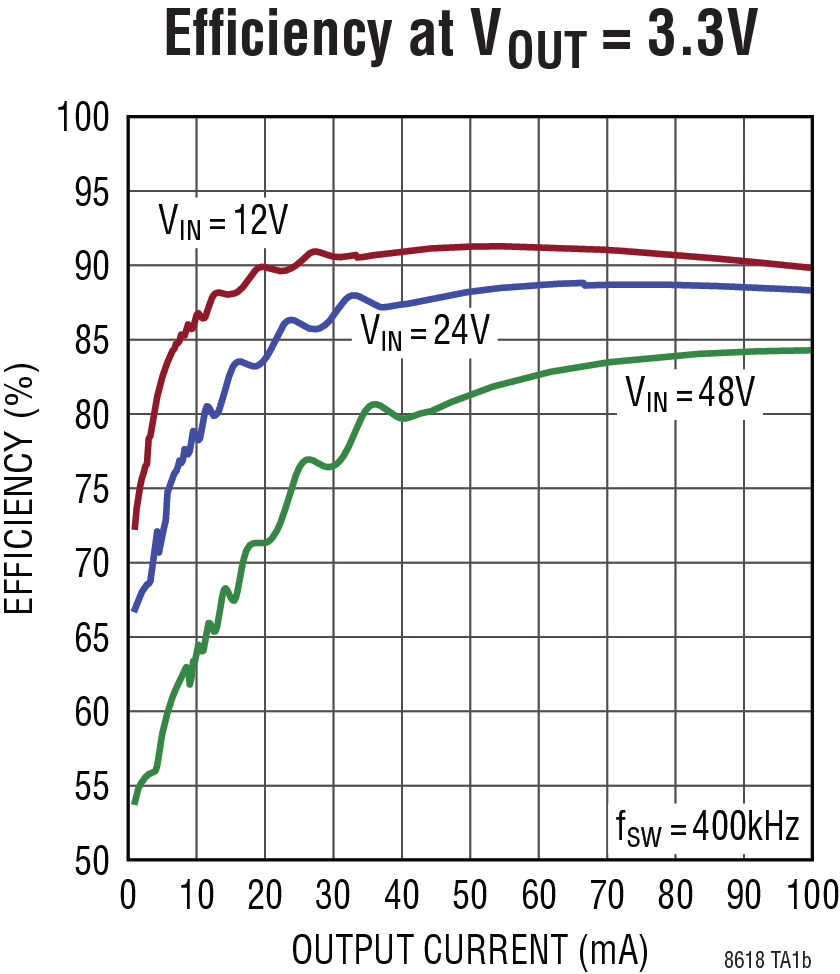

    • > 90%の効率(30mA時)、12VIN~3.3VOUT
  • 超低静止電流Burst Mode®動作
    • < 2.5µA IQ(48VIN~3.3VOUTを制御する場合)
    • 出力リップル < 10 mVP-P
  • 入力動作範囲:3.4V~60V(最大65V)
  • 高速最小スイッチ・オン時間:35ns
  • 調整可能なスイッチング周波数:200kHz~2.2MHz

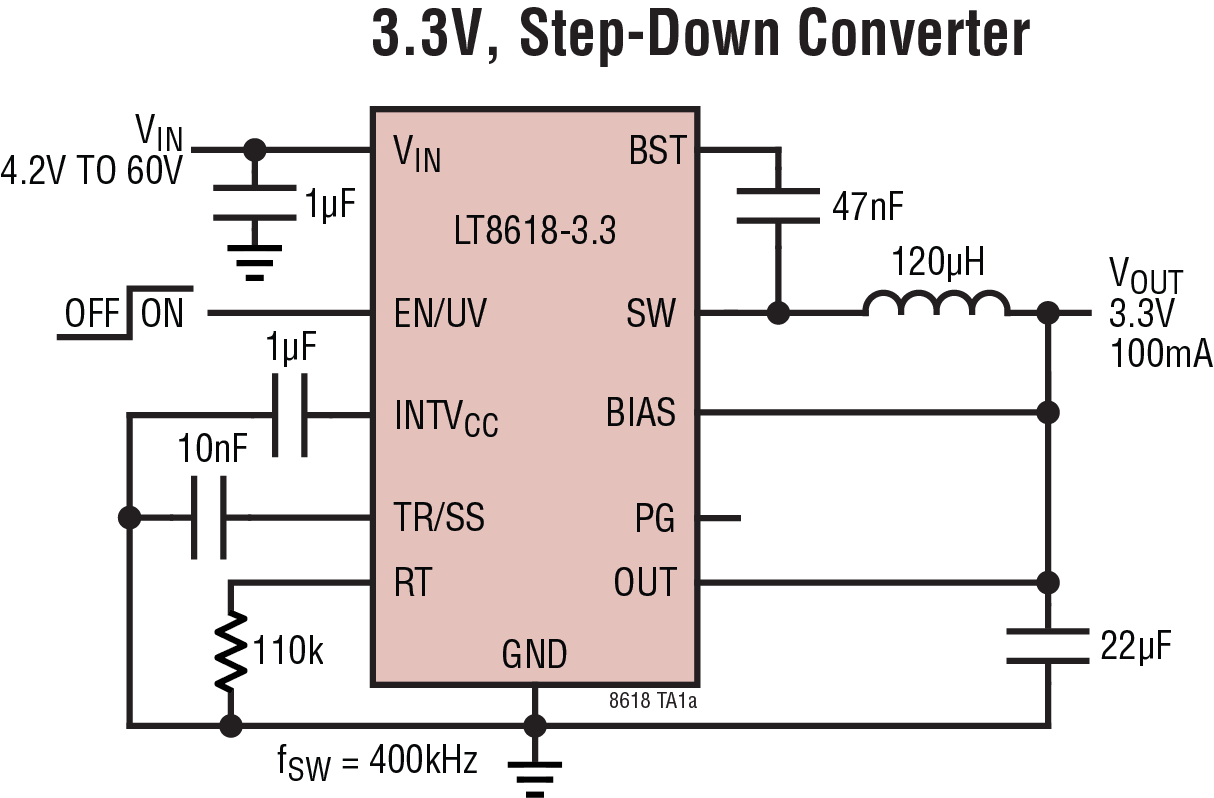

  • 固定3.3V出力電圧バージョン
  • 小型のインダクタを使用可能
  • 高精度1Vイネーブル・ピン閾値
  • 内部補償
  • 出力ソフトスタートとトラッキング

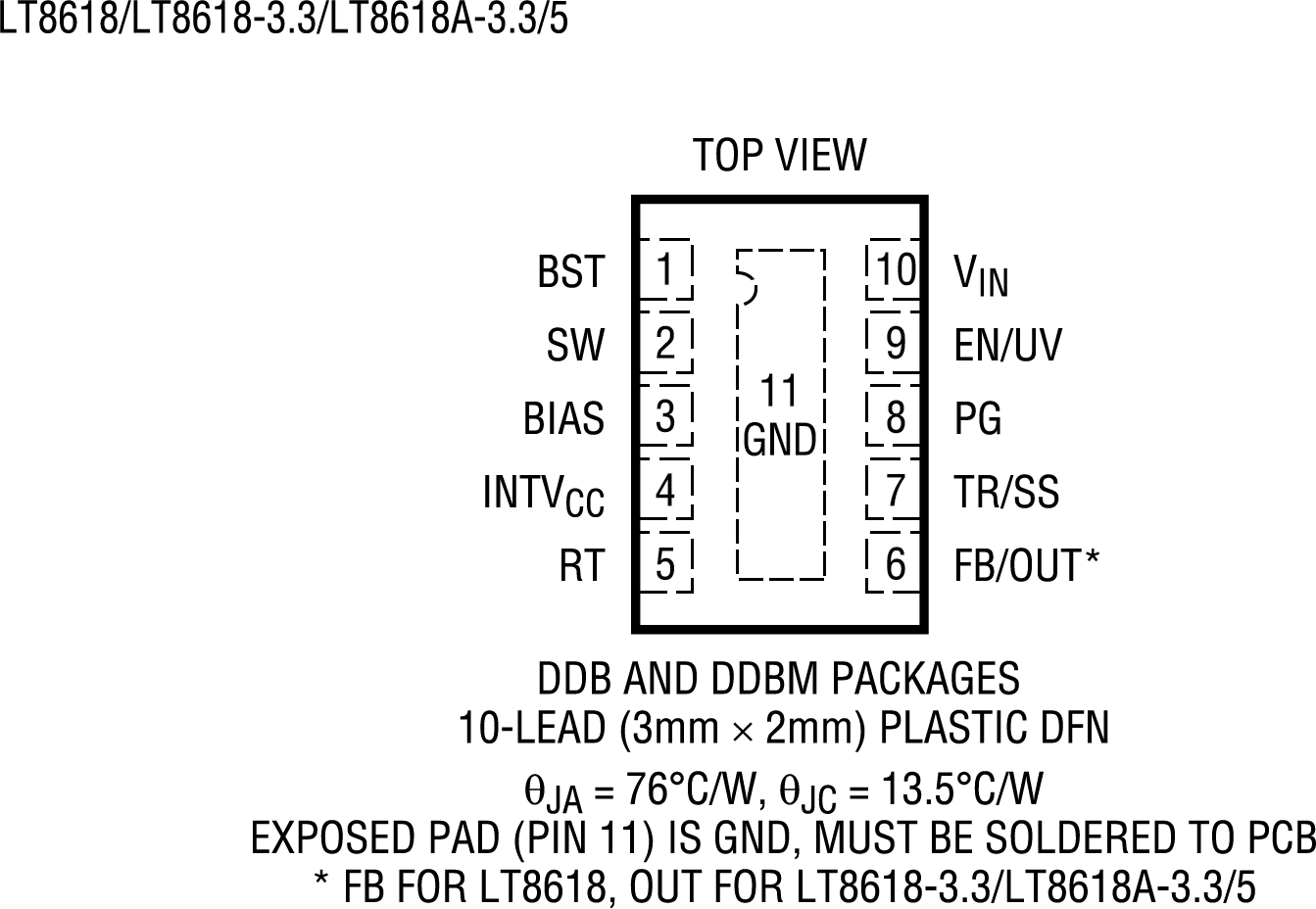

  • 小型10ピン3mm × 2mm DFN
  • AEC-Q100品質評価進行中
製品概要
show more Icon

LT8618はコンパクトで高速な同期整流モノリシック降圧スイッチング・レギュレータで、一定のスイッチング周波数(最大2.2MHz)で最大100mAを高効率で供給します。最大65V(トランジェントのみ。連続動作の場合は60V)の幅広い入力電圧範囲を受け入れ、静止電流はわずか2.5µAしか消費しません。上面と下面の電源スイッチに必要なすべての回路が付属しており、外付け部品数が最小限に抑えられます。低リップル・バースト・モード動作により、出力リップルを10mVP-P​未満に維持したまま、出力電流が非常に低くても高い効率を発揮します。柔軟かつ堅牢な動作のための追加機能も備えています。内部補償とピーク電流モード・トポロジにより、小さなインダクタを使用できるため、過渡応答が高速になり、良好なループ安定性が得られます。EN/UVピンには正確な1V閾値が設定されており、VIN低電圧ロックアウトのプログラミングまたはLT8618のシャットダウンに使用できます。そのため、入力電源電流を1µAに抑えることができます。故障状態がない場合、VOUTがプログラミングされた出力電圧の±7.5%以内になると、PGフラグで示されます。サーマル・シャットダウンという追加の保護機能もあります。LT8618は、熱抵抗を下げる露出パッドが付いた小さい10ピン3mm × 2mm DFNパッケージで提供されます。

アプリケーション

  • 工業用センサー
  • 産業用モノのインターネット
  • 4mA~20mAの電流ループ
  • 流量計
  • オートモーティブ用ハウスキーピング電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 30
1Ku当たりの価格 最低価格:$1.95

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT8618ARDDBM-3.3#WTRMPBF
  • HTML
  • HTML
LT8618ARDDBM-3.3#WTRPBF
  • HTML
  • HTML
LT8618ARDDBM-5#WTRMPBF
  • HTML
  • HTML
LT8618ARDDBM-5#WTRPBF
  • HTML
  • HTML
LT8618CAV#TRMPBF
  • HTML
  • HTML
LT8618CAV#TRPBF
  • HTML
  • HTML
LT8618EDDB#TRMPBF
  • HTML
  • HTML
LT8618EDDB#TRPBF
  • HTML
  • HTML
LT8618EDDB#WTRMPBF
  • HTML
  • HTML
LT8618EDDB#WTRPBF
  • HTML
  • HTML
LT8618EDDB-3.3#TRMPBF
  • HTML
  • HTML
LT8618EDDB-3.3#TRPBF
  • HTML
  • HTML
LT8618EDDB-3.3#WTRMPBF
  • HTML
  • HTML
LT8618EDDB-3.3#WTRPBF
  • HTML
  • HTML
LT8618IDDB#TRMPBF
  • HTML
  • HTML
LT8618IDDB#TRPBF
  • HTML
  • HTML
LT8618IDDB#WTRMPBF
  • HTML
  • HTML
LT8618IDDB#WTRPBF
  • HTML
  • HTML
LT8618IDDB-3.3#TRMPBF
  • HTML
  • HTML
LT8618IDDB-3.3#TRPBF
  • HTML
  • HTML
LT8618IDDB-3.3#WTRMPBF
  • HTML
  • HTML
LT8618IDDB-3.3#WTRPBF
  • HTML
  • HTML
LT8618JDDB#TRMPBF
  • HTML
  • HTML
LT8618JDDB#TRPBF
  • HTML
  • HTML
LT8618JDDB#WTRMPBF
  • HTML
  • HTML
LT8618JDDB#WTRPBF
  • HTML
  • HTML
LT8618JDDB-3.3#TRMPBF
  • HTML
  • HTML
LT8618JDDB-3.3#TRPBF
  • HTML
  • HTML
LT8618JDDB-3.3#WTRMPBF
  • HTML
  • HTML
LT8618JDDB-3.3#WTRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 4

reference details image

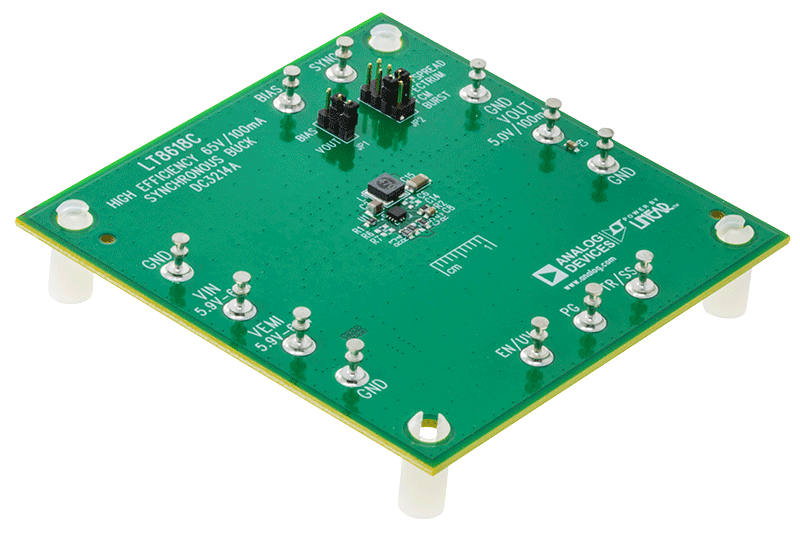

DC3214A

LT8618C | 高効率65V、100mA同期降圧レギュレータ

zoom

DC3214A

LT8618C | 高効率65V、100mA同期降圧レギュレータ

LT8618C | 高効率65V、100mA同期降圧レギュレータ

製品の詳細

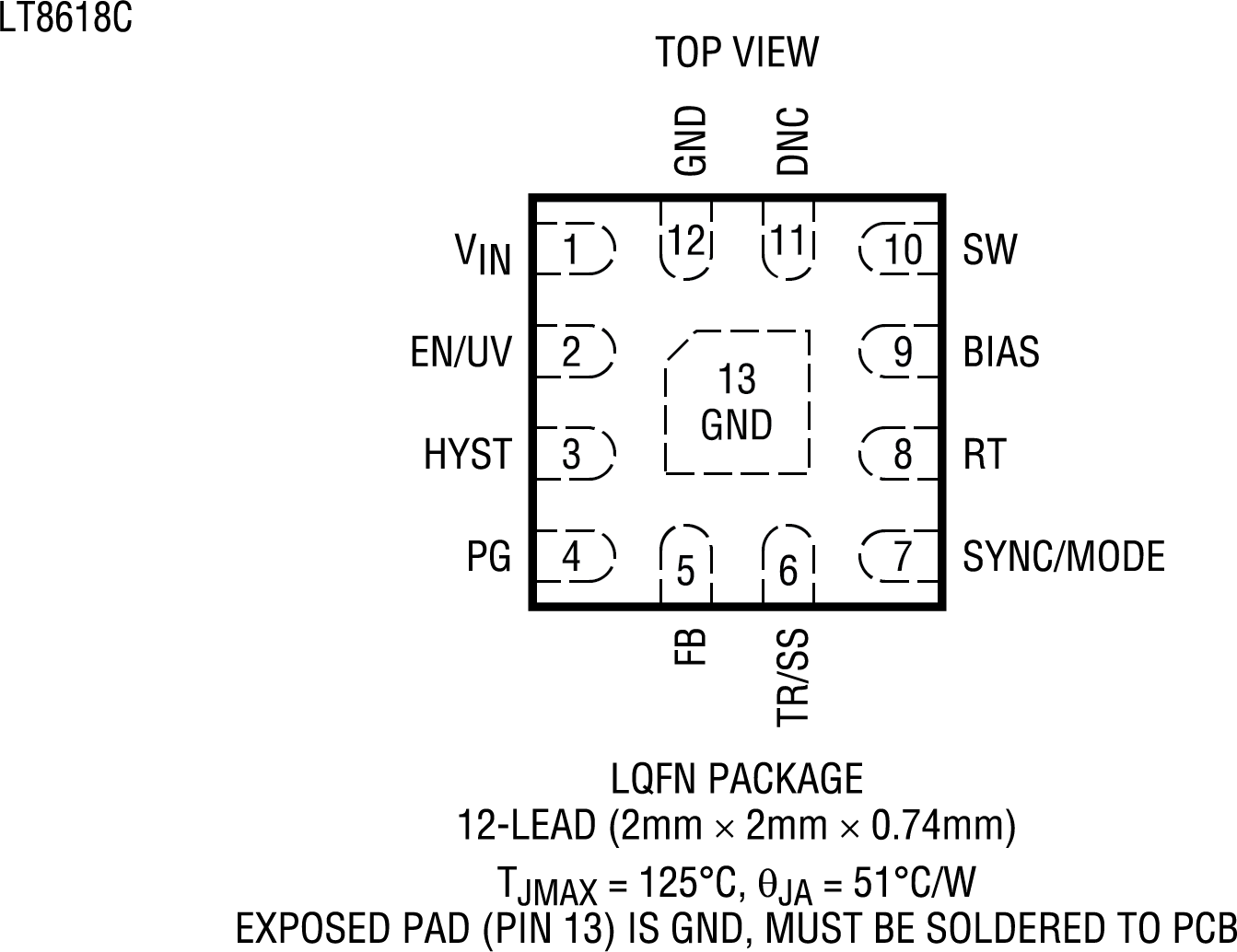

デモ回路3214Aは、LT8618Cを搭載した、12ピン2mm x 2mm LQFNパッケージの高効率65V、100mA同期降圧レギュレータです。このデモ用ボードは、2MHzにプログラムされたスイッチング周波数で、5.9V~65Vの入力から5Vで100mAを出力するように設計されています。

LT8618Cは、コンパクトな高効率、高周波数の同期整流モノリシック降圧スイッチング・レギュレータであり、内部ソフト・スタート・コンデンサ、補償ネットワーク、BSTおよびINTVCCコンデンサを備えています。

動作モードは、SYNC/MODEピンを介して、強制連続モード、Burst Mode®(バースト・モード)動作、または拡散スペクトラム・モードに設定できます。バースト・モードで低い静止電流と高い効率を実現しており、オートモーティブ用ハウスキーピング電源、工業用センサー、流量計、およびバッテリ駆動のポータブル計測機器など、軽負荷条件下で最大効率を要求するアプリケーションにとって理想的なソリューションです。

このデモ用ボードDC3214AにはEMIフィルタが備わっています。デモ・マニュアルの図2に、拡散スペクトラム・モード動作時のボードのEMI性能を示しています。図の赤い線は、CISPR25クラス5平均制限値です。この回路は、広いマージンで平均制限値を越えています。

LT8618/LT8618Cのデータシートには、部品、動作、およびアプリケーションの詳細が記載されています。データシートは、DC3214Aのデモ・マニュアルと併せて参照してください。テクニカル・サポートについては、アナログ・デバイセズのアプリケーション・エンジニアにお問い合わせください。

reference details image

DC2822A

LT8618デモ・ボード | 65V、100mA高効率同期整流式降圧レギュレータ

zoom

DC2822A

LT8618デモ・ボード | 65V、100mA高効率同期整流式降圧レギュレータ

LT8618デモ・ボード | 65V、100mA高効率同期整流式降圧レギュレータ

製品の詳細

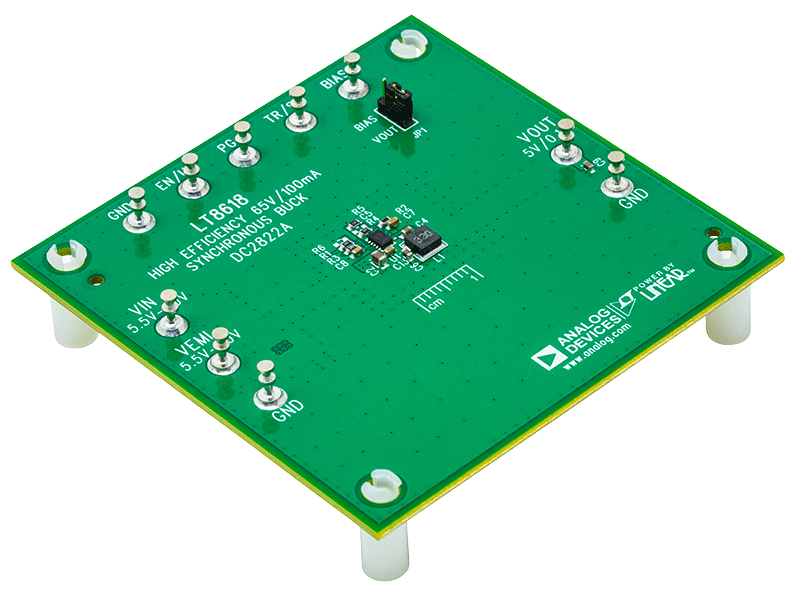

デモンストレーション回路2822Aは、65V、100mA高効率同期整流式降圧レギュレータLT8618を搭載しています。DC2822Aデモ・ボードは、5.5V~60Vの入力から、5V、100mAの出力を2MHzのスイッチング周波数で供給するよう設計されています。この幅広い入力範囲により、車載バッテリや工業用電源など、様々な入力電源に対応できます。LT8618は、高効率で高周波数の同期整流式モノリシック降圧スイッチング・レギュレータで、熱抵抗を低く抑えるための露出パッドを備えた3mm × 2mm DFNパッケージで提供されています。このレギュレータは、フル・レギュレーションでの出力時に2.5µAという超低静止電流であるため、オートモーティブやバッテリ駆動の携帯型計測器など、極めて小さい負荷電流で最大の効率を必要とするアプリケーションに対応できます。

ピーク電流モード制御の最小オン時間が35nsと短いため、高周波数であっても高い降圧変換が可能です。LT8618のスイッチング周波数は、発振器の抵抗を介して、200kHz~2.2MHzの範囲で設定可能です。DC2822Aのデフォルト周波数は2MHzです。

DC2822Aデモ・ボードにはEMIフィルタが装備されています。ボードのEMI性能を図2に示します。放射EMI性能の赤色の線はCISPR25クラス5のピーク制限値です。図は、この回路が大きな余裕を持ってこの試験に合格していることを示します。

LT8618のデータシートには、デバイス、動作、アプリケーション情報に関する詳しい説明が記載されています。このデータシートは本デモ・マニュアルと併せて使用する必要があります。最適な熱性能のためのレイアウトに関する推奨事項は、データシートのアプリケーション情報のセクションに記載されています。技術サポートについては、アナログ・デバイセズのアプリケーション・エンジニアにお問い合わせください。

reference details image

SCP-LT8618-BEVALZ

LT8618シグナル・チェーン評価用ボード | 高効率60V/100mA同期降圧

zoom

SCP-LT8618-BEVALZ

LT8618シグナル・チェーン評価用ボード | 高効率60V/100mA同期降圧

LT8618シグナル・チェーン評価用ボード | 高効率60V/100mA同期降圧

製品の詳細

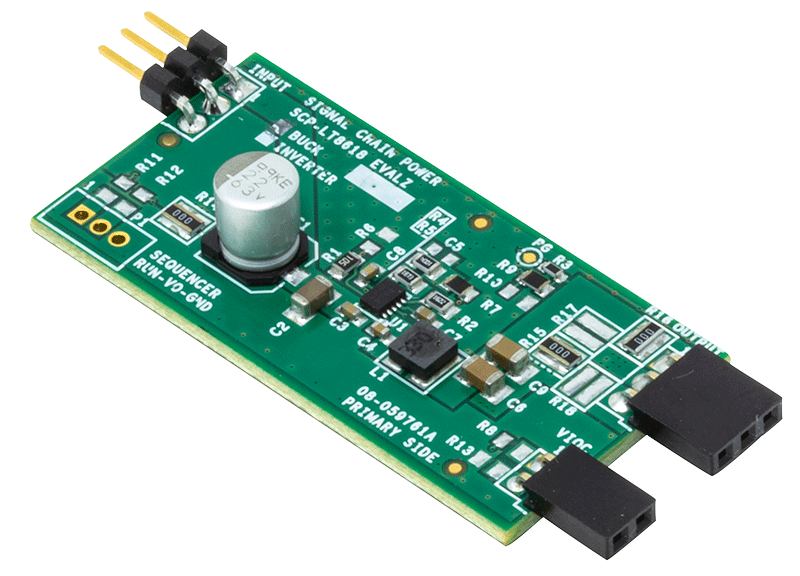

デモ回路SCP-LT8618-BEVALZは、60V、100mAの高効率の同期整流式降圧レギュレータです。このボードのSCP-LT8618-IEVALZバージョンを使用すれば、幅広い入力範囲によって出力電圧を反転させることも可能です。

シグナル・チェーン電源シリーズの他のすべてのボードと同様、このボードも他のSCPボードに簡単に接続可能で、シグナル・チェーン電源システム一式を構築できるよう設計されており、低消費電力シグナル・チェーンの迅速な評価を実現できます。このボードを評価するには、以下の汎用SCPハードウェアが必要になります。

  • SCP-INPUT-EVALZ
  • SCP-OUTPUT-EVALZ
  • SCP-1X5BKOUT-EVALZ
  • SCP-THRUBRD-EVALZ
  • SCP-FILTER-EVALZ
  • SCP-1X2BKOUT-EVALZ
  • SCP-5X1-EVALZ



SCPシリーズのデモ・ボードを正しく評価するには、SCPコンフィグレータ付属ソフトウェアが必要です。SCPコンフィグレータは、設計に適したボードとトポロジの選択に役立ちます。

デモ・マニュアルには、LT8618の動作や設定に関する重要な詳細情報は記載されていない点に注意してください。部品の詳細については、LT8618のデータシートを参照してください。

reference details image

SCP-LT8618-IEVALZ

LT8618シグナル・チェーン評価用ボード | 高効率60V/100mA同期反転降圧

zoom

SCP-LT8618-IEVALZ

LT8618シグナル・チェーン評価用ボード | 高効率60V/100mA同期反転降圧

LT8618シグナル・チェーン評価用ボード | 高効率60V/100mA同期反転降圧

製品の詳細

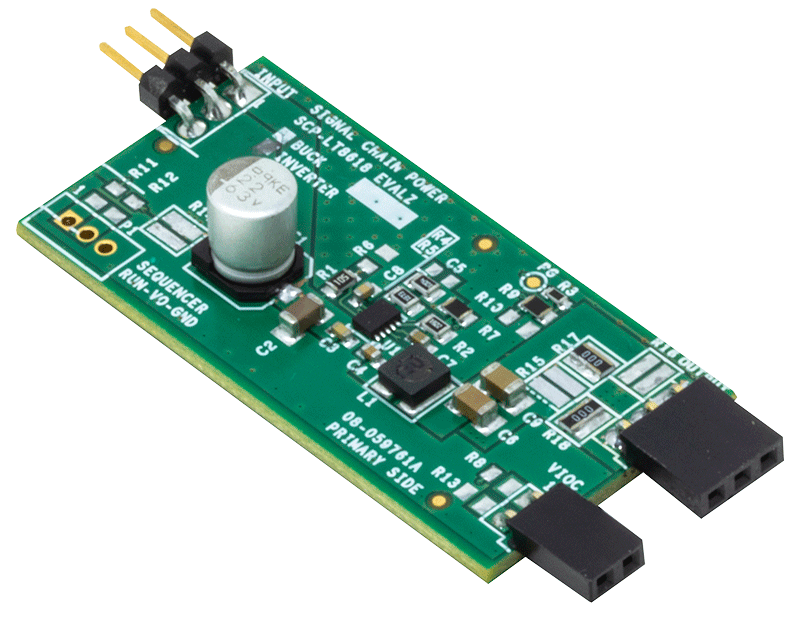

デモ回路SCP-LT8618-BEVALZは、60V、100mAの高効率の同期整流式降圧レギュレータです。このボードのSCP-LT8618-IEVALZバージョンを使用すれば、幅広い入力範囲によって出力電圧を反転させることも可能です。

シグナル・チェーン電源シリーズの他のすべてのボードと同様、このボードも他のSCPボードに簡単に接続可能で、シグナル・チェーン電源システム一式を構築できるよう設計されており、低消費電力シグナル・チェーンの迅速な評価を実現できます。このボードを評価するには、以下の汎用SCPハードウェアが必要になります。

  • SCP-INPUT-EVALZ
  • SCP-OUTPUT-EVALZ
  • SCP-FILTER-EVALZ
  • SCP-THRUBRD-EVALZ
  • SCP-1X2BKOUT-EVALZ
  • SCP-1X5BKOUT-EVALZ
  • SCP-5X1-EVALZ



SCPシリーズのデモ・ボードを正しく評価するには、SCPコンフィグレータ付属ソフトウェアが必要です。SCPコンフィグレータは、設計に適したボードとトポロジの選択に役立ちます。

デモ・マニュアルには、LT8618の動作や設定に関する重要な詳細情報は記載されていない点に注意してください。部品の詳細については、LT8618のデータシートを参照してください。

ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
