製品概要

機能と利点

  • 65Vパワー・スイッチ
  • 電流制限オプション:0.5A(LT8570)または0.25A(LT8570-1)
  • 調整可能なスイッチング周波数
  • 1本の帰還抵抗で出力電圧を設定
  • 外部クロックに同期可能
  • 緩やかに変化する入力信号に対応できる高利得のSHDNピン
  • 広い入力電圧範囲:2.55V~40V
  • CESATスイッチ
  • ソフトスタート機能内蔵
  • 昇圧、SEPIC、または反転コンバータとして容易に構成可能
  • ユーザーが設定可能な低電圧ロックアウト(UVLO)
  • LT3580およびLT8580とピン互換
  • 熱特性が改善された小型8ピン3mm × 3mm DFNパッケージおよび8ピンMSOPパッケージ

製品概要

LT8570とLT8570-1は、PWM DC/DCコンバータです。LT8570は0.5A、65Vのパワー・スイッチを内蔵しているのに対して、LT8570-1は0.25A、65Vのパワー・スイッチを内蔵しています。LT8570とLT8570-1は、昇圧コンバータ、SEPICコンバータ、または反転コンバータとして構成できます。

LT8570/LT8570-1は調整可能な発振器を内蔵しており、RTピンとグランドの間に接続した1本の抵抗によって周波数を設定します。さらに、LT8570/LT8570-1は外部クロックに同期できます。このデバイスのスイッチング周波数は、自走式と同期式のいずれも可能であり、200kHz~1.5MHzの範囲に設定できます。

また、LT8570/LT8570-1は、緩やかに変化する入力信号に対応できる革新的なSHDNピン回路と調整可能な低電圧ロックアウト機能を備えています。

この他に、周波数フォールドバックやソフトスタートなどの機能も内蔵しています。LT8570/LT8570-1は、熱特性が改善された3mm × 3mmの小型8ピンDFNパッケージおよび8ピンMSOPパッケージで供給されます。


アプリケーション

  • VFDのバイアス電源
  • TFT-LCDのバイアス電源
  • GPSレシーバ
  • DSLモデム
  • ローカル電源

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

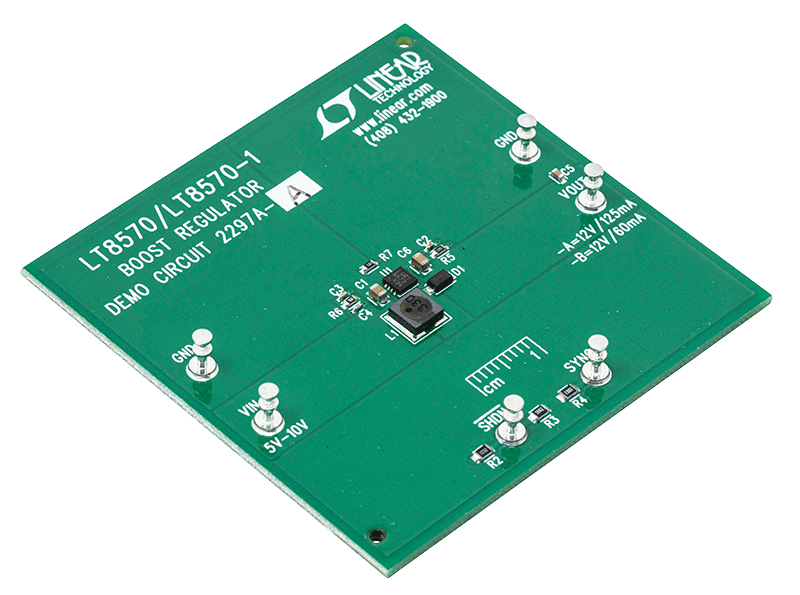

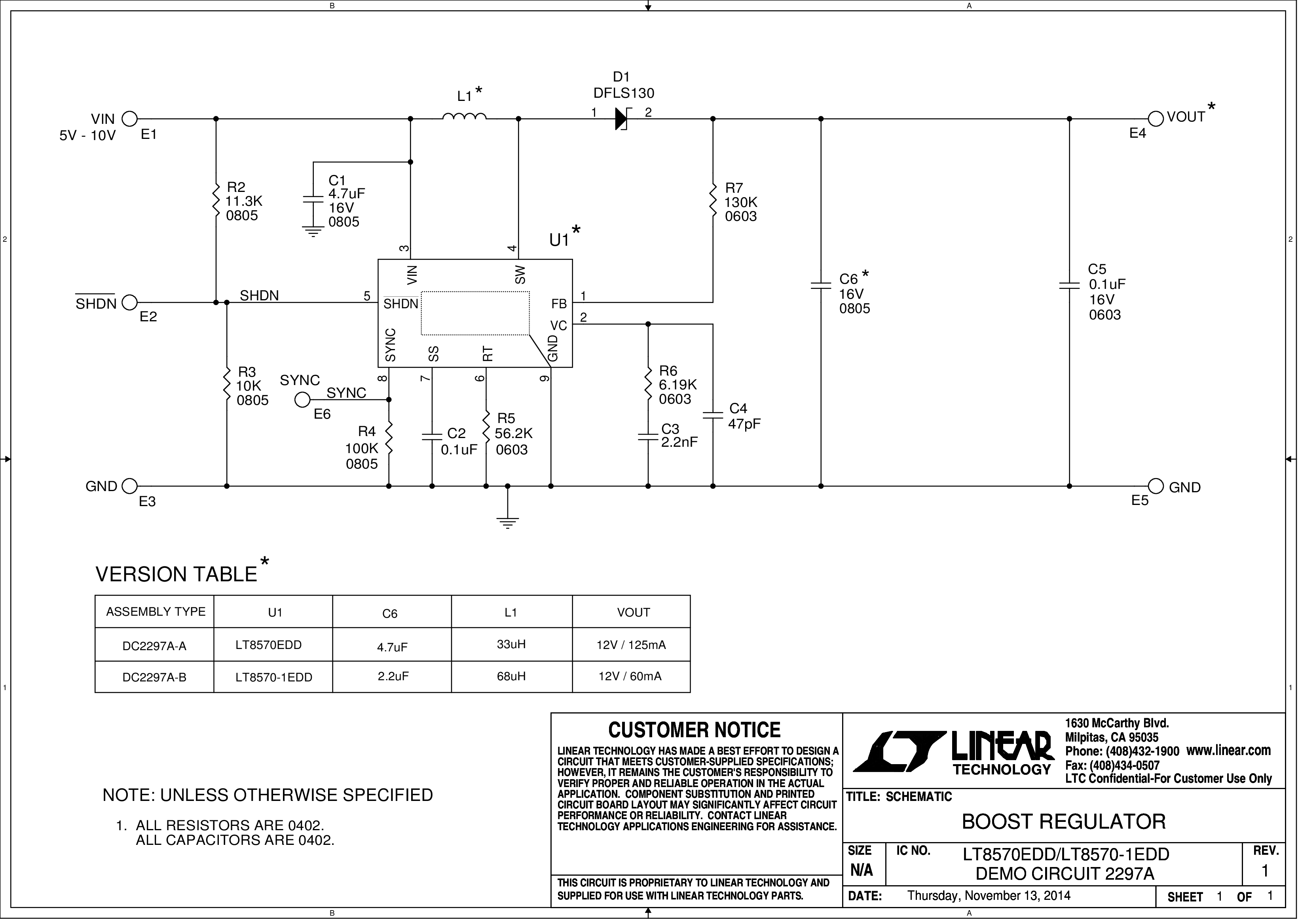

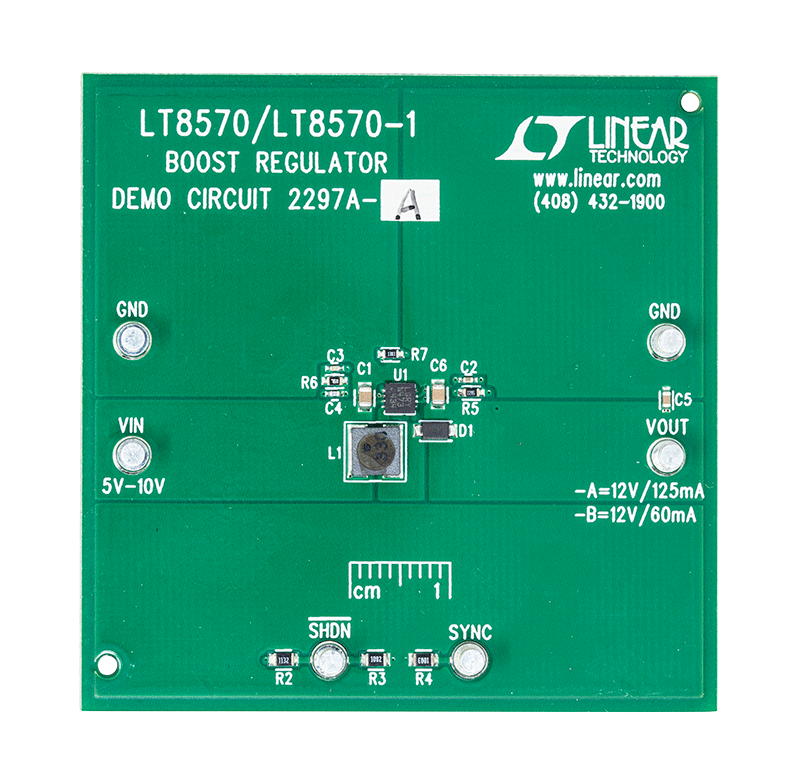

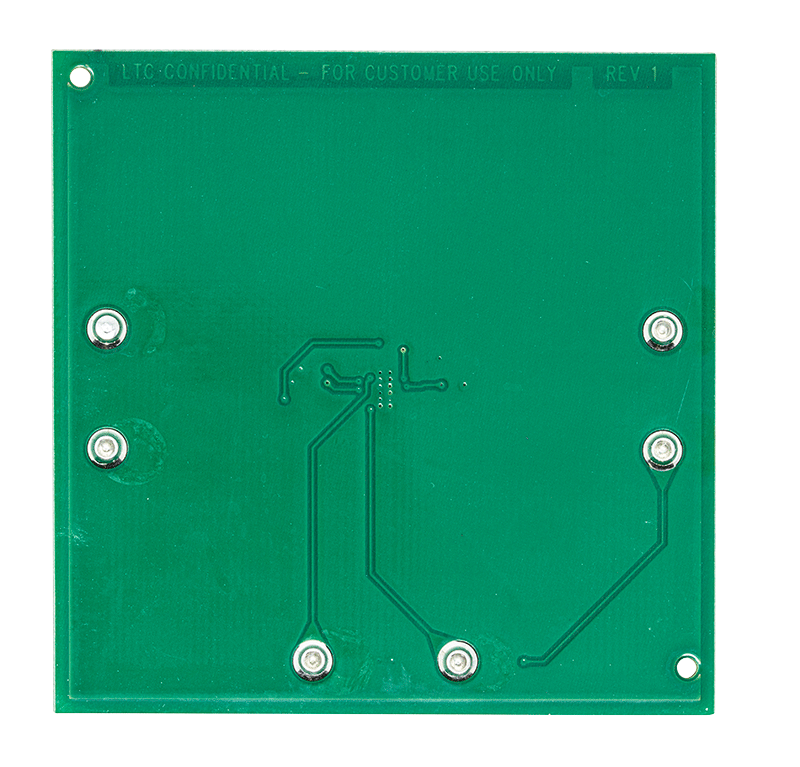

評価キット (2)

ツール

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

LTspice

下記製品はLTspiceで使用することが出来ます。:

LT8570
LT8570-1

LTpowerCAD

LTpowerCAD® is a power supply design program which selects power stage components, provides detailed power efficiency, shows quick loop Bode plot stability and load transient analysis, and can export to LTspice for simulation.

To open the project file for this circuit:

Step 1: Download and install LTpowerCAD on your computer.

Step 2: Click on the link(s) in the section below to download part-specific project files.

Step 3: If the project file doesn't run, right-click the link and select "Save Target As." Then start the LTpowerCAD tool and open the project file by selecing "Open Project" from the "File" menu.

LTPowerCAD

Design tools for the following parts are available in LTpowerCAD:

LT8570
