製品概要
機能と利点
- デュアル2Aとシングル500mAの50V内部パワー・スイッチ・チャネル
- 2A主要チャネルが構成可能なDC/DCコンバータの種類：降圧、昇圧、SEPIC、ZETA、フライバック、反転
- 500mAスカイフック・チャネルにより、昇圧した入力電圧を効率的に生成
- 広い入力電圧範囲：2.6V～50V
- UVLOとOVLOをOV/UVピンでプログラム可能
- ソフトスタートをチャネルごとにプログラム可能
- 固定周波数のPWM（RTピンで設定するか外部クロックに同期）
- 逆位相スイッチングにより入力リップルを低減

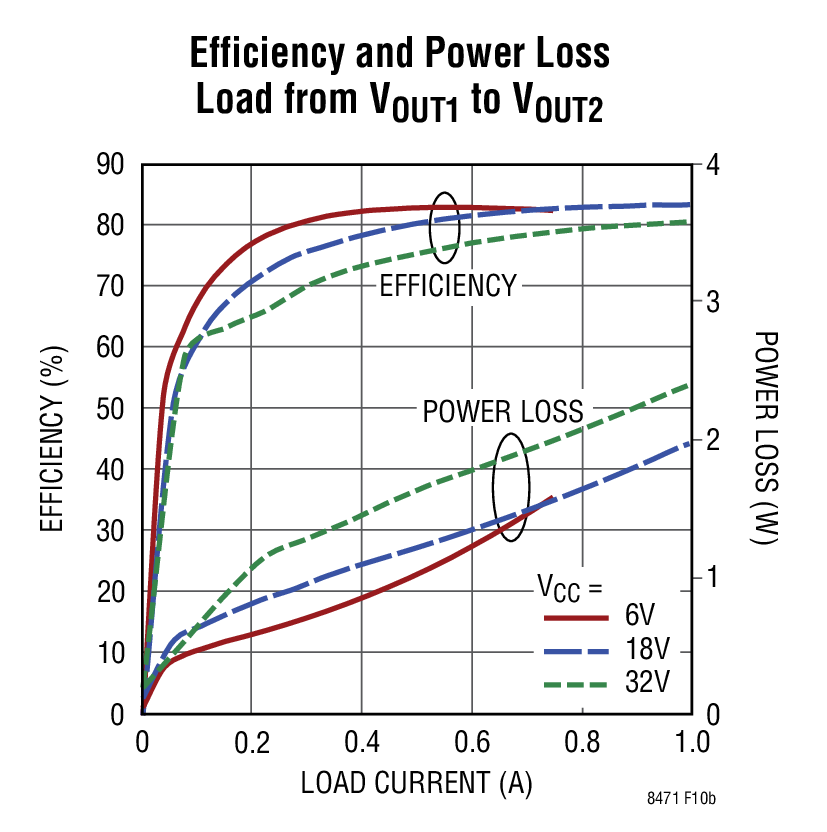

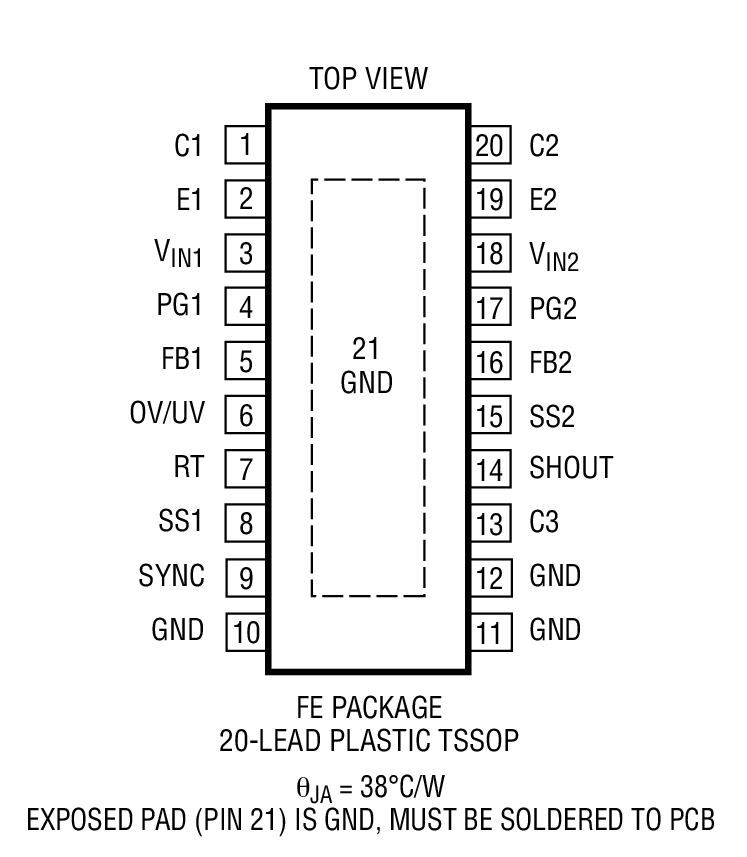

- 20ピンTSSOPパッケージ
製品概要
LT8471は、2A、50Vスイッチ2個と補助の500mAスイッチ1個を内蔵して容易に降圧変換と反転変換を行うデュアルPWM DC/DCコンバータです。2Aのチャネルは、降圧、昇圧、SEPIC、フライバック、または反転コンバータとしてそれぞれ別々に構成できます。単一の入力レールから正負両方の出力を生成できるので、LT8471は多くのローカル電源設計に最適です。
LT8471は調整可能な発振器を内蔵しており、RTピンとグランドの間に配置した1本の抵抗で周波数を設定します。さらに、LT8471は外部クロックに同期できます。デバイスの自走周波数または同期スイッチング周波数の範囲は、100kHz～2MHzの間に設定できます。
この他に、周波数フォールドバック、ソフトスタート、パワーグッドなどの機能も内蔵しています。LT8471は20ピンTSSOPパッケージで供給されます。
アプリケーション
- シグナルチェーン用のデュアル・レール電源
- 降圧/降圧、降圧/昇圧、昇圧/昇圧、昇圧/反転、反転/反転、降圧/反転
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
評価キット (1)
参考資料
-
LT8471: 2Aスイッチと同期機能を備えたデュアル・マルチトポロジーDC/DCコンバータ データシート (Rev. )11/18/2014PDF794K
-
R530 Reliability Data3/26/2018PDF20 K
-

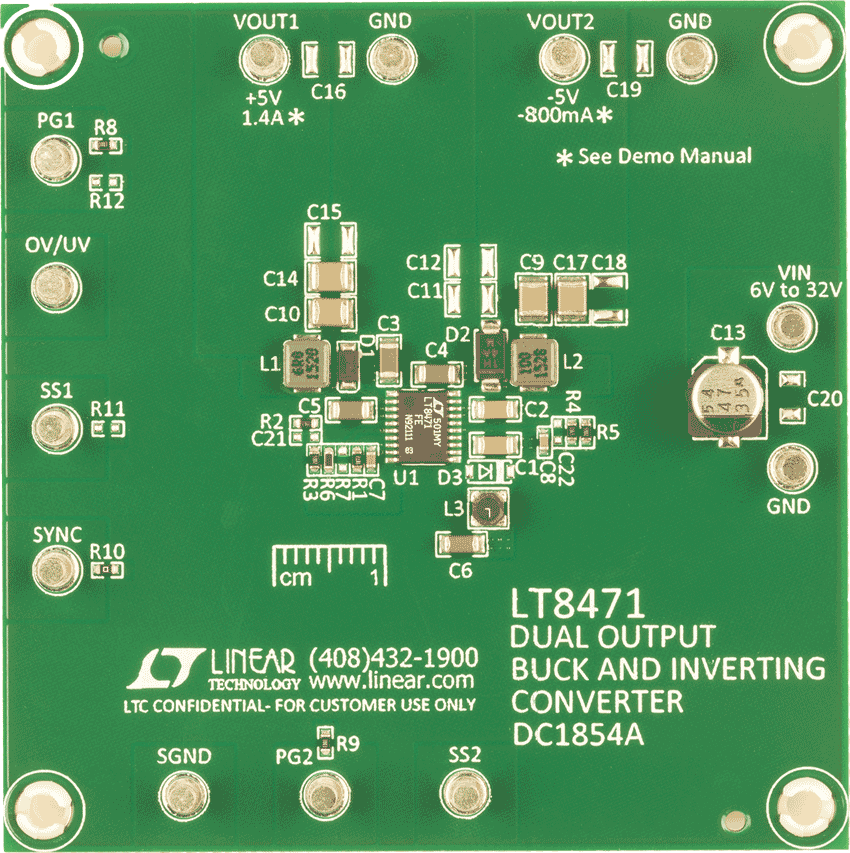

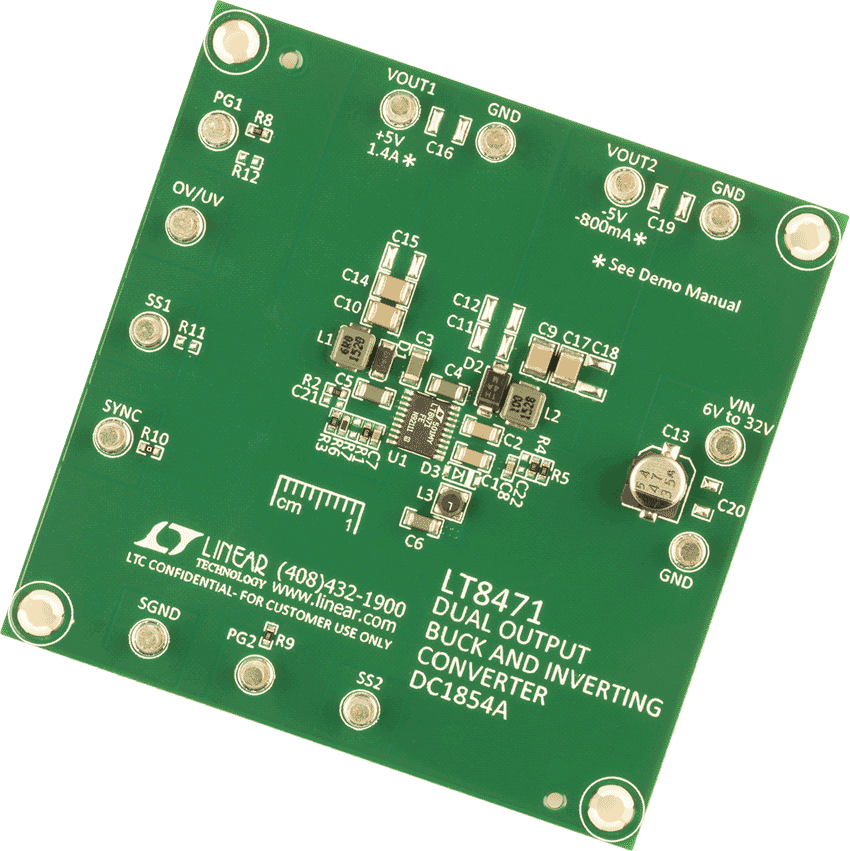

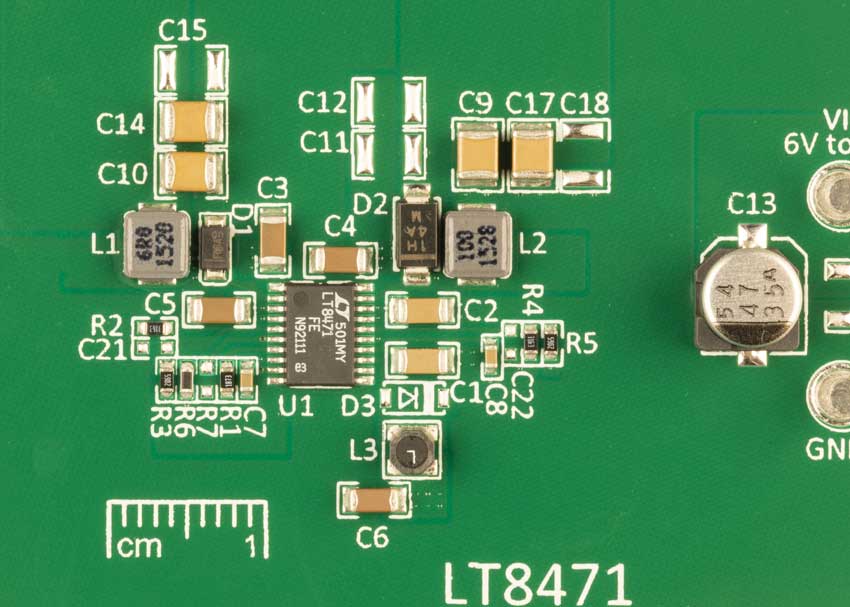

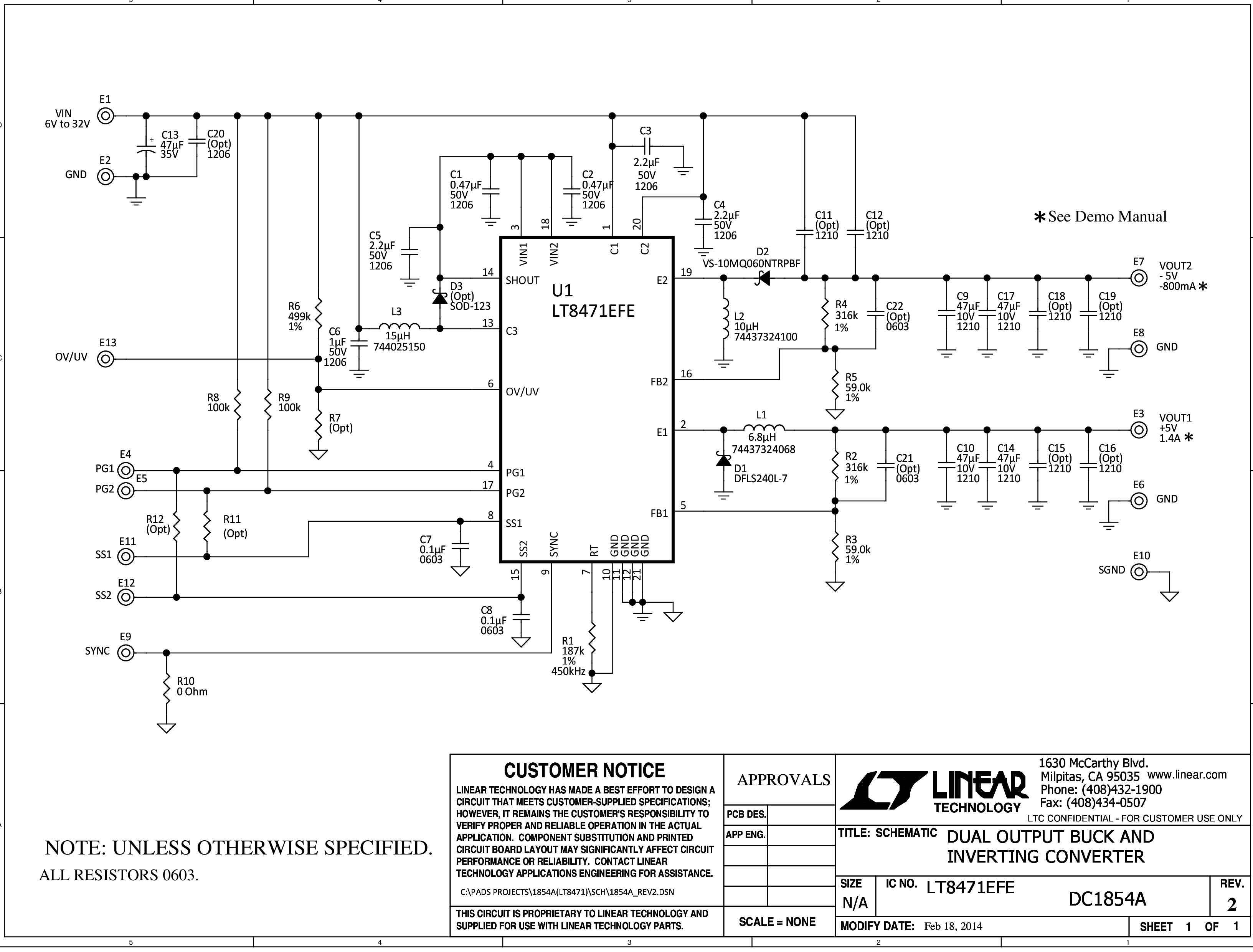

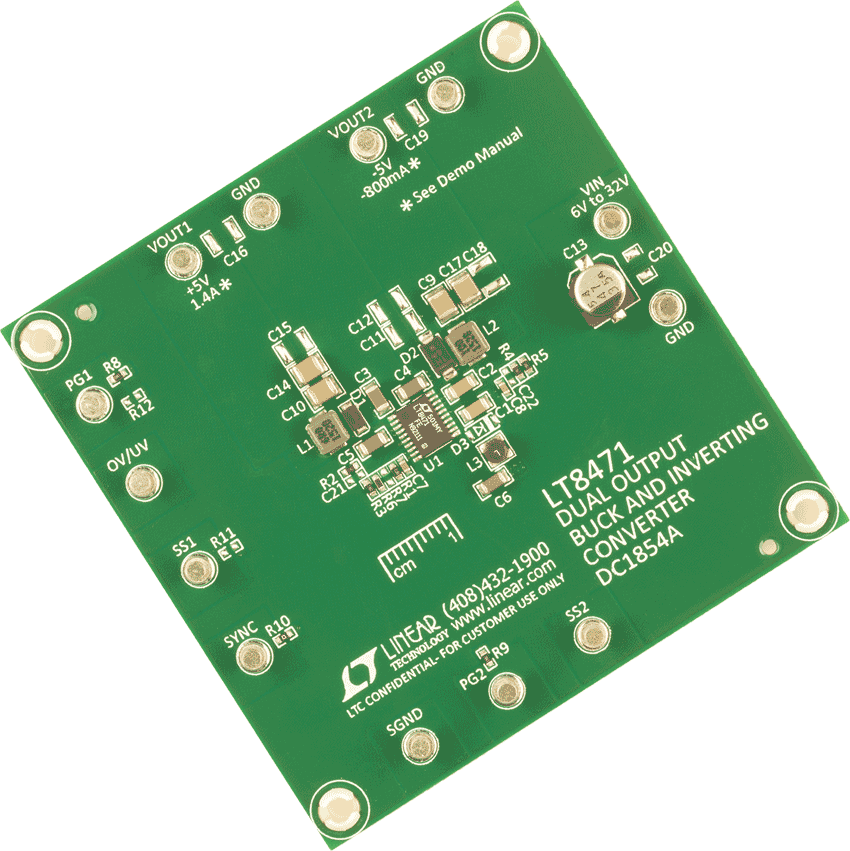

DC1854A - Demo Manual2/21/2014PDF394K
-
LT8471 - 1個で全てをこなす万能スイッチャ9/16/2014PDF630K
-
One Switcher Does It All9/2/2014PDF653K
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LT8471
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LT8471EFE#PBF | 材料宣誓書（MD） | 信頼性データ | 20-Lead TSSOP w/ EP | |
| LT8471EFE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 20-Lead TSSOP w/ EP | |

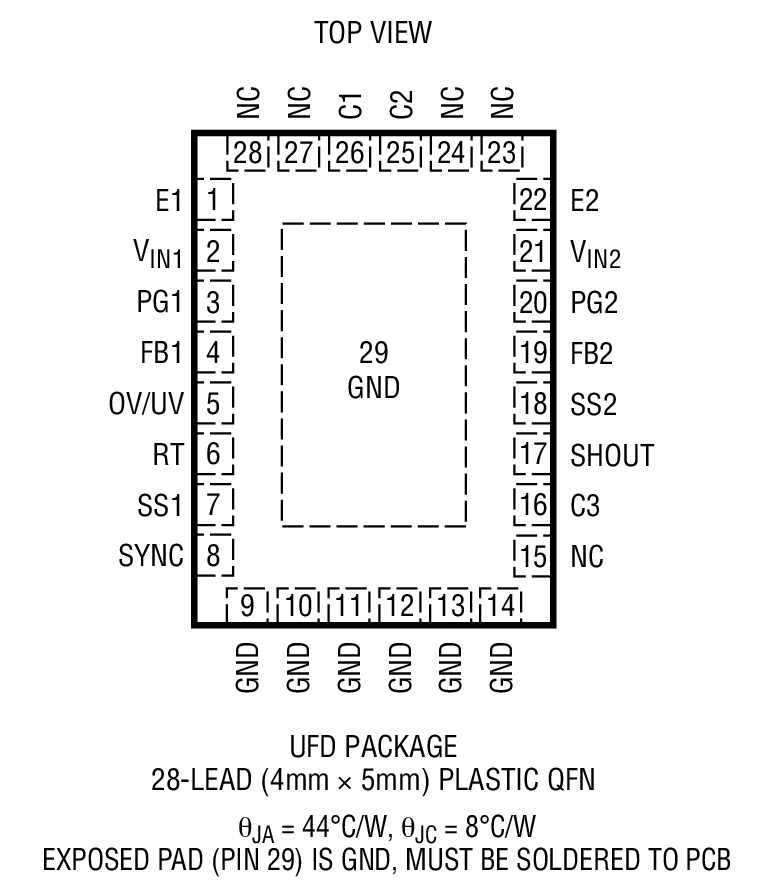

| LT8471EUFD#PBF | 材料宣誓書（MD） | 信頼性データ | 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) | |
| LT8471EUFD#TRPBF | 材料宣誓書（MD） | 信頼性データ | 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) | |
| LT8471HFE#PBF | 材料宣誓書（MD） | 信頼性データ | 20-Lead TSSOP w/ EP | |
| LT8471HFE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 20-Lead TSSOP w/ EP | |
| LT8471IFE#PBF | 材料宣誓書（MD） | 信頼性データ | 20-Lead TSSOP w/ EP | |
| LT8471IFE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 20-Lead TSSOP w/ EP | |
| LT8471IUFD#PBF | 材料宣誓書（MD） | 信頼性データ | 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) | |
| LT8471IUFD#TRPBF | 材料宣誓書（MD） | 信頼性データ | 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) | |
| ウェハ・ファブリケーション・データ | R530 Reliability Data |
