LT8440

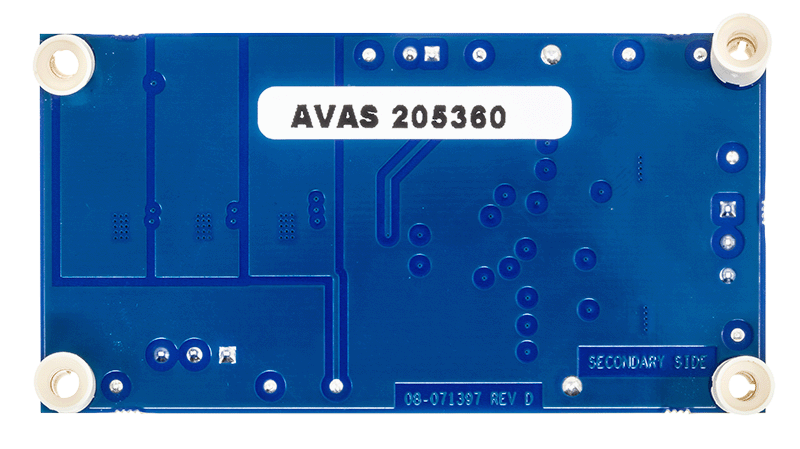

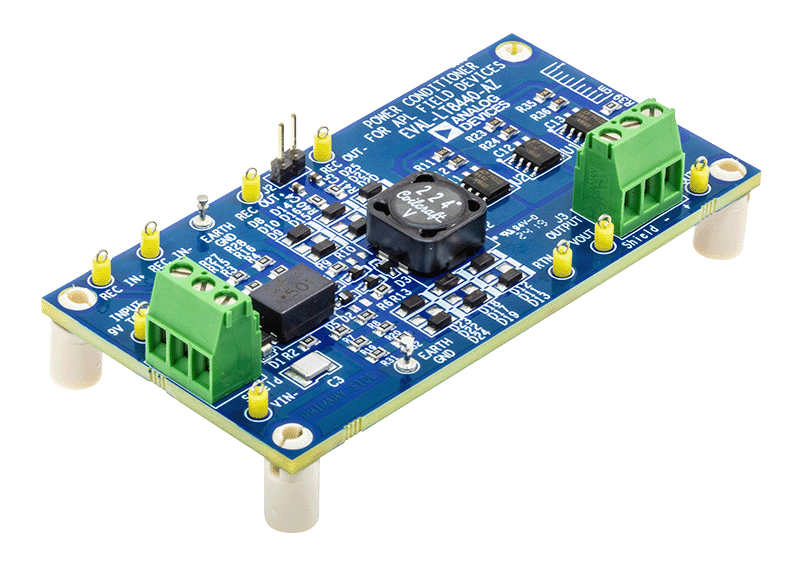

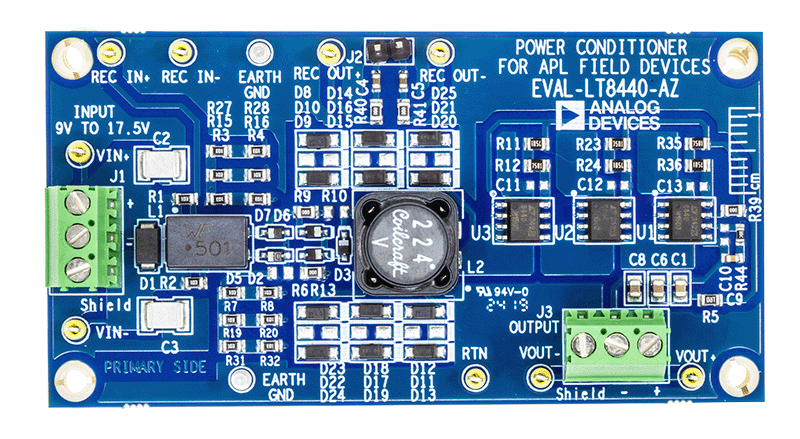

EVAL-LT8440-AZ評価用回路は、本質安全フィールド・デバイスの負荷電力ポートで使用されるLT8440を備えています。この回路は、Ethernet Advanced Physical Layer（Ethernet-APL）規格に従って、負荷電力ポートが消費する電力を調整および制限できます。クラスAフィールド・デバイスの本質安全Ex iaで定められている3重冗長性要件を満たすため、EVAL-LT8440-AZは3つのLT8440を直列に接続できるよう設計されていますが、これより少ない数のLT8440で動作するように構成することもできます。詳細については、「Redundancy of LT8440（LT8440の冗長性）」セクションを参照してください。

この評価用回路には、IEC60079-11やIEC60079-47など、Ethernet-APLおよび本質安全性の規格を満たすためのフィルタと保護コンポーネントも装備されています。この評価用回路では通信信号の完全性が適切に維持されるため、10BASE-T1Lデバイス間のシームレスなリンクアップが可能になります。

EVAL-LT8440-AZボードは、9V～17.5Vの入力電圧で動作するように設計されています。LT8440には、入力電圧範囲全体にわたり、Advanced Physical Layer（APL）規格に準拠したクラスA負荷電源ポートの最小保証値500mWまで、負荷と並列に電流が供給されます。負荷回路に障害が発生した場合、この評価用ボードは入力電力を650mW未満に制限します。LT8440は無負荷時でも電流をシャントし、通常動作時に少なくとも20mAの入力電流を確保します。これは、信号の完全性に関するAPL仕様で要求されています。

この回路基板の設計ファイルは、アナログ・デバイセズの設計支援サイト（製品評価用ボードおよびキット）から入手できます。

• DIN B compatible design allows easy prototyping of Ethernet-APL field devices
• Designed and certified for Intrinsic safety (I.S.), Ex ia IIC Ga
• Tested for Ethernet-APL compliance (IEEE 802.3cg-2019)
• FS-Enabled (SIL-2) with hardware diagnostics and FMEDA documentation
• Highly efficient solution maximizing power available to the field device
• Extensive security features: built-in security for hardware root-of-trust, data confidentiality and integrity, and secure communications
• Open-source software stack
• Supports PROFINET, Ethernet-IP, MQTT
• The kit includes 3 boards, I.S. certified boards and a third one to enable access to the RISC-V JTAG debugger.
• Programmers for ARM and RISC-V included

AD-EthernetAPLDevice-SL is a complete Ethernet-APL field platform designed for prototyping intelligent, secure, and connected field devices.

The platform is certified for intrinsic safety (Ex ia IIC Ga) and tested for Ethernet-APL compliance. It is also FS-Enabled (SIL2), featuring the MAX42500 voltage monitor, with integrated windowing watchdog, the MAX6613 temperature sensor, the ADFS7124-4 sigma-delta ADC functional safety approved to SC3, and example FMEDA documentation.

The system integrates the MAX32690—a dual-core ARM Cortex-M4 with FPU and a RISC-V co-processor. This MCU is paired with external RAM (512 Mb) and Flash (64 Mb) to meet the demands of high-performance applications.

A 10 Mbps single-pair Ethernet link, enabled by the ADIN1110 10BASE-T1L MAC/PHY, supports remote data acquisition and system configuration.

The platform is APL-compliant and powered via Single-Pair Power over Ethernet (SPoE), supporting an input voltage range of 9 V to 15 V. It is recommended to use the DEMO-ADIN1100D2Z as both the power source and media converter for Ethernet signals (10BASE-T1L ↔ 10BASE-T).

The kit includes a third, non-intrinsically safe board that provides access to the RISC-V JTAG interface for debugging.

An open-source software stack and supporting collateral are included, enabling seamless experience from evaluation and prototyping to production firmware and application development. The stack includes drivers and example applications for a wide range of ADCs, DACs, sensors, and other industrial components, accelerating development.

The platform supports Zephyr (with an available board definition) and is also supported in Code Fusion Studio.

An example PROFINET stack software application is available to enable easy evaluation and system prototyping (myanalog.com registration required).

APPLICATIONS

• Process automation
• Factory automation
• Field instruments
• Internet of Things
