LT83402

新規設計に推奨

42V、1A/2.5A、降圧Silent Switcher 3、超低ノイズ・リファレンス付き

データシート (Rev. 0) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • Silent Switcher®（サイレント・スイッチャ）3アーキテクチャ
    • 超低RMSノイズ（10Hz～100kHz）：2.8μVRMS
    • 超低スポット・ノイズ：4nV/√Hz（10kHz時）
    • 超低EMI放射
  • 超高速過渡応答
    • 出力容量を最小化
  • 高周波で高い効率性
    • 2MHz、12VIN～5VOUTで最大92.4%の効率
  • 入力電圧範囲：2.8V～42V
  • 出力電圧範囲：0V～（VIN - 1V）
    • 最大15VOUTのユニティ・ゲイン構成
  • 高速最小スイッチオン時間：22ns
  • 精密リファレンス：リモート・センス付きの場合、全温度範囲で±0.8%
  • 強制連続モード機能
  • 調整と同期が可能：300kHz～6MHz
  • 設定可能なパワー・グッド
  • 小型の15ピン3mm x 2mm LFCSPパッケージ
  • ピン互換ファミリ：LT83201（18V、1A）、LT83203（18V、3A）、LT83205（18V、5A）
  • AEC-Q100認定を申請中

LT®83401/LT®83402同期整流式降圧レギュレータは、超低ノイズ・リファレンスとSilent Switcherアーキテクチャを組み合わせた独自の設計により、高効率と優れた広帯域ノイズ性能の両方を実現します。

革新的な超低ノイズ・アーキテクチャにより、スイッチング・レギュレータで非常に低い周波数（0.1Hz～100kHz）の出力ノイズ性能が得られます。出力電圧を単一の抵抗で設定できるため、出力電圧に関係なく出力ノイズがほぼ一定になります。

Silent Switcherアーキテクチャは、高スイッチング周波数で高い効率を実現しながら、電磁場干渉（EMI）放射を最小限に抑えます。

LT83401/LT83402は、同期スイッチング・レギュレータの高い変換効率によって効果が得られる、ノイズの影響を受けやすい大電流アプリケーションに適しています。

アプリケーション

  • 自動車用および産業用電源
  • 医療用アプリケーション：イメージングと診断
  • 高速かつ高精度のデータ・コンバータ
  • バイポーラ超低ノイズ電源
  • 低ノイズの計測器とディスプレイ
LT83402
42V、1A/2.5A、降圧Silent Switcher 3、超低ノイズ・リファレンス付き

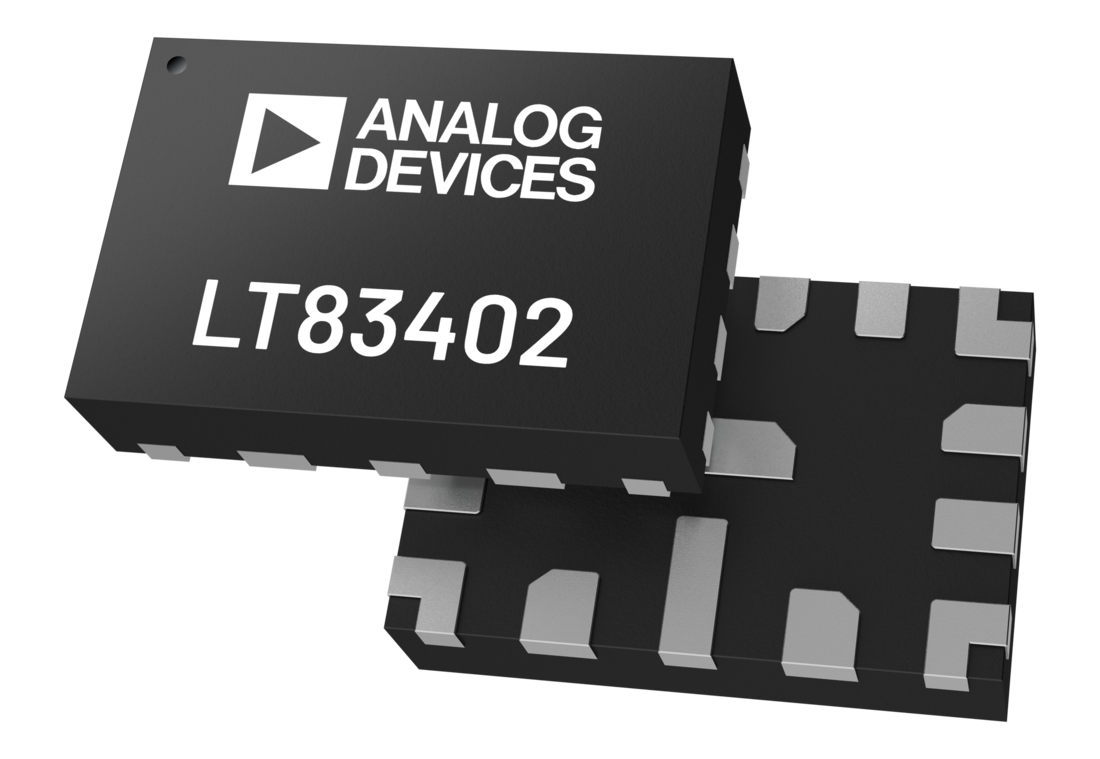

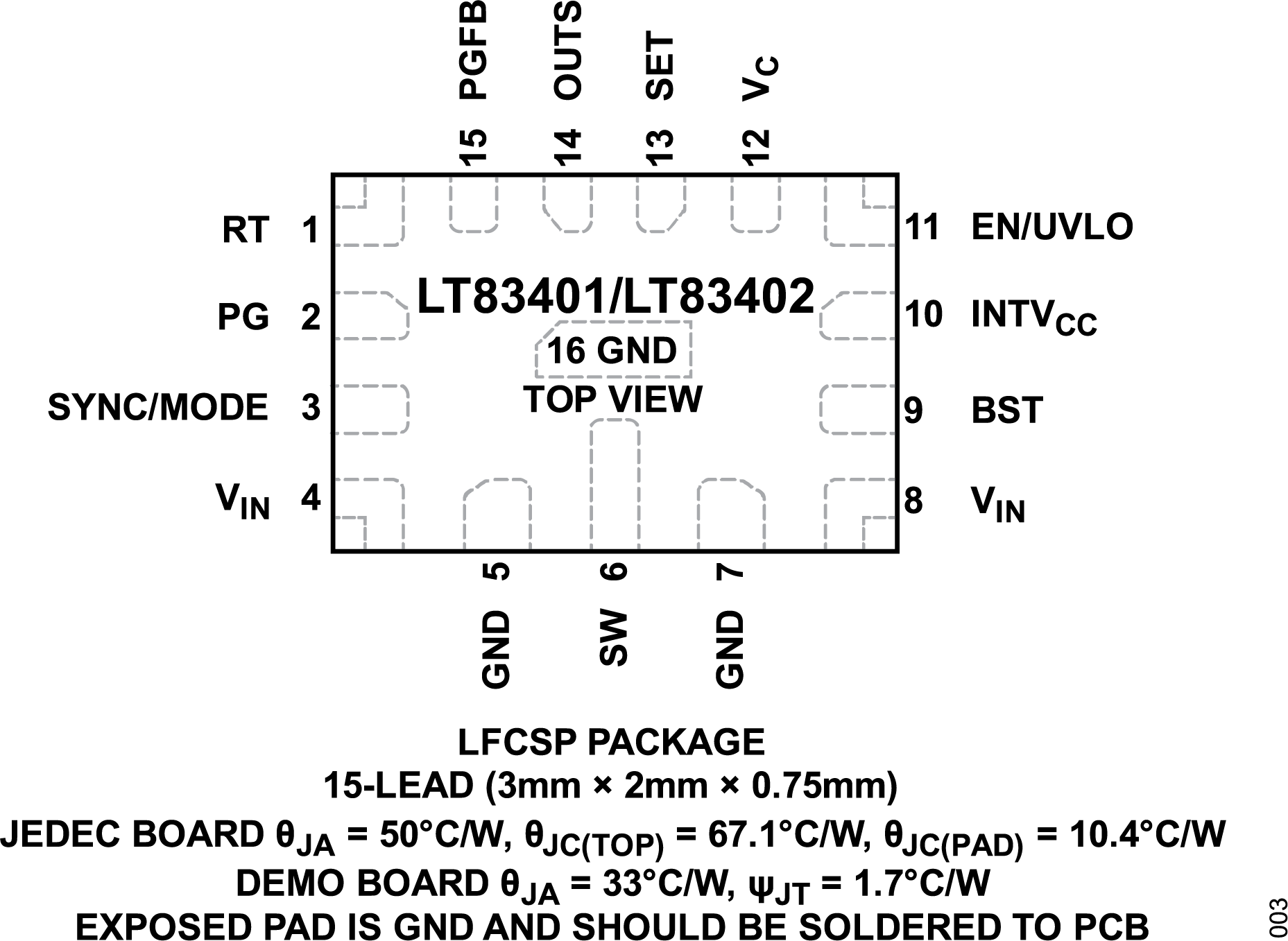

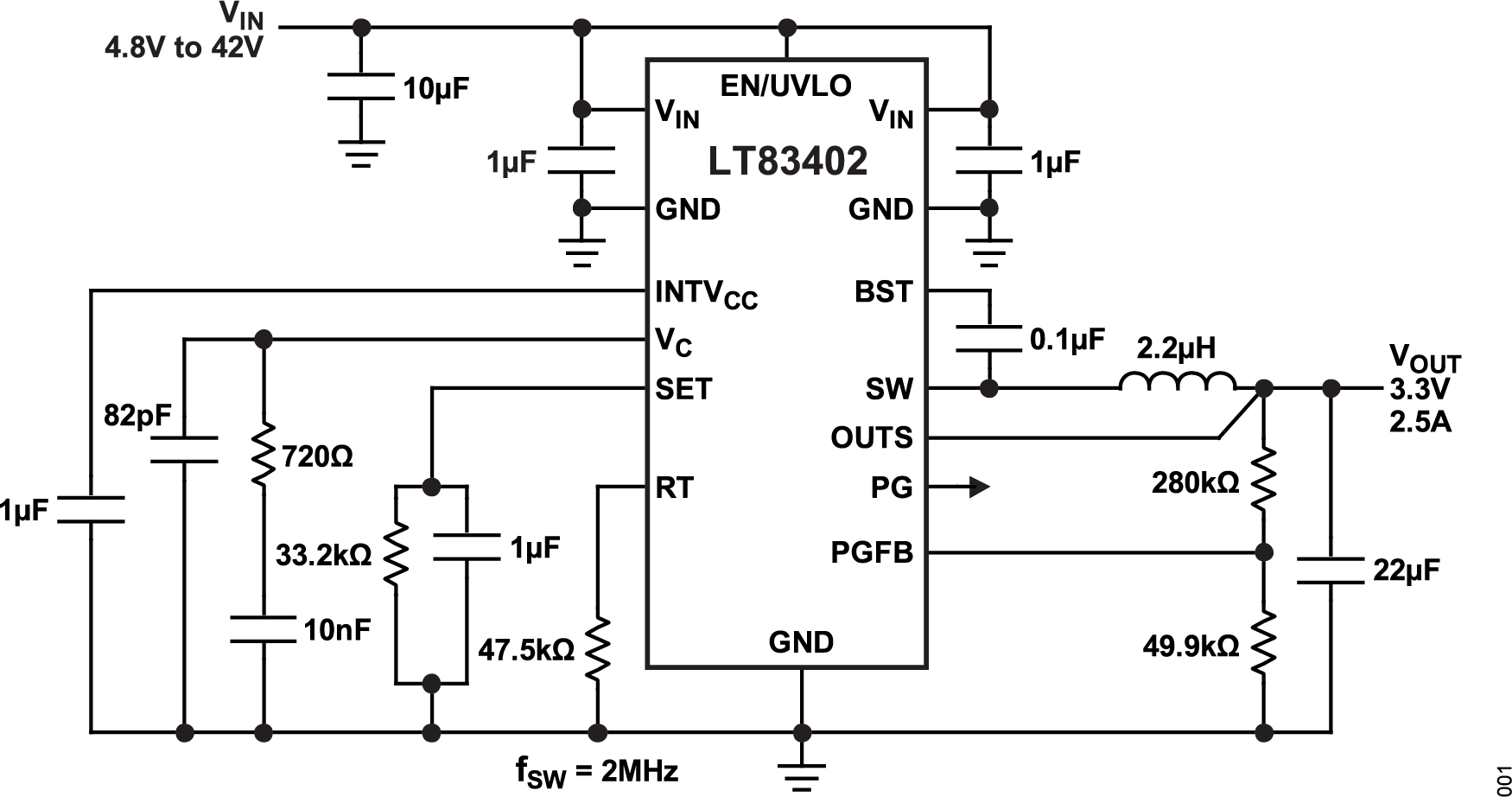

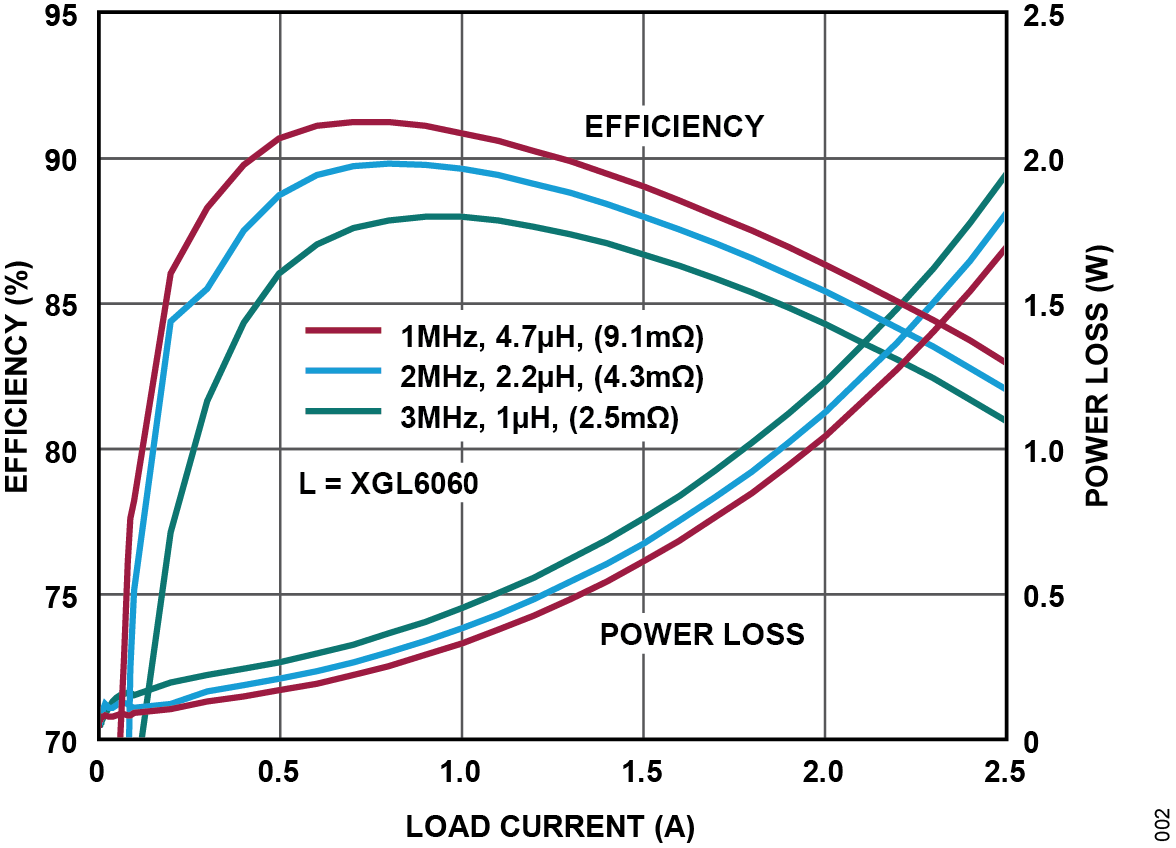

LT83401-LT83402 Typical Application LT83401-LT83402 Efficiency LT83401-LT83402 Pin Configurations LT83402 Chip Illustration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ツールおよびシミュレーション

LTpowerCAD

次のデバイス用の設計ツールがLTpowerCADでご使用になれます。

  • LT83402
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
schematic 6
EVAL-LT83401-AZ/EVAL-LT83402-AZ

42V、1A/2.5A、降圧Silent Switcher 3、超低ノイズ・リファレンス付き

今すぐ購入 詳細を表示

製品詳細

EVAL-LT83401-AZおよびEVAL-LT83402-AZ（EVAL-LT83401/2-AZと略記）デモ・ボードは、それぞれLT83401およびLT83402（LT83401/2と略記）を搭載した、超低ノイズ、高効率、高電力密度の42V、1A/2.5A同期整流式Silent Switcher®（サイレント・スイッチャ）3降圧レギュレータです。EVAL-LT83401/2-AZの入力電圧範囲は4.8V～42Vです。デフォルトのデモ・ボード設定は、最大1A/2.5AのDC出力電流で3.3V出力です。LT83401/2は、超低ノイズ、超低放射、高効率、高速のコンパクトな同期整流式モノリシック降圧スイッチング・レギュレータです。超低ノイズ・リファレンスと第3世代Silent Switcherアーキテクチャを組み合わせた独自の設計により、LT83401/2は、高効率性と優れた広帯域ノイズ性能を両立させています。最小オン時間が22nsと短いため、高いVINから低いVOUTへの変換を高周波数で実行できます。

LT83401/2のスイッチング周波数は、外付け抵抗（RT）または外部クロックを使用して300kHz～6MHzの範囲で設定できます。EVAL-LT83401/2-AZデモ用ボードのデフォルト周波数は2MHzです。デフォルトでは、これらのデモ用ボードのSYNC/MODEピンはグラウンドに接続されており、パルススキップ・モード動作に対応しています。外部クロックと同期するには、JP1をSYNCに動かし、外部クロックをSYNC端子に入力します。それぞれJP1シャントを動かして、強制連続モード（FCM）を選択します。ユーザ・ガイドの図1と図2は、FCM動作における12V/24V入力でのEVAL-LT83401/2-AZの効率を示しています（VIN端末からの入力）。図3は、12Vおよび24Vの入力電圧条件下で全負荷範囲にわたり、EVAL-LT83401-AZデモ用ボード上のLT83401がどのように温度上昇するかを示しています。図3は、12Vおよび24Vの入力電圧条件下で全負荷範囲にわたり、EVAL-LT83402-AZデモ用ボード上のLT83402がどのように温度上昇するかを示しています。ケースの温度上昇値は、特定の基準ポイントで測定した値です（ICケースのピーク温度と、ユーザ・ガイドの図12および図13（熱性能の画像）で赤い「X」としてマークされたボード上のポイント）。

詳しくはユーザ・ガイドを参照してください。
EVAL-LT83401-AZ/EVAL-LT83402-AZ
42V、1A/2.5A、降圧Silent Switcher 3、超低ノイズ・リファレンス付き

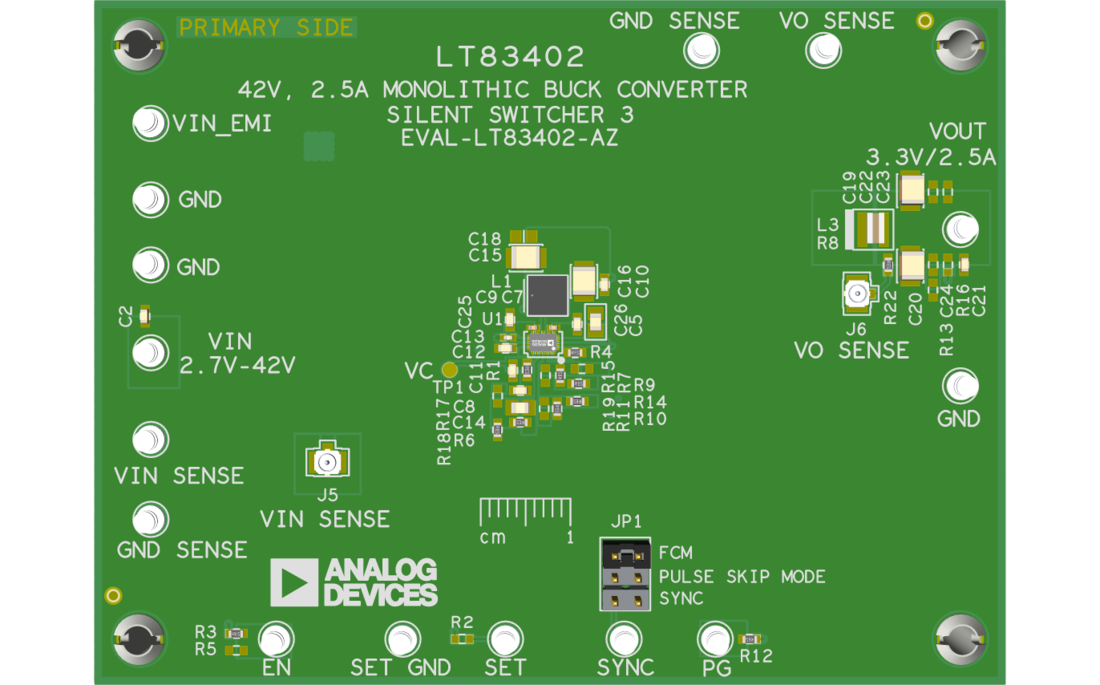

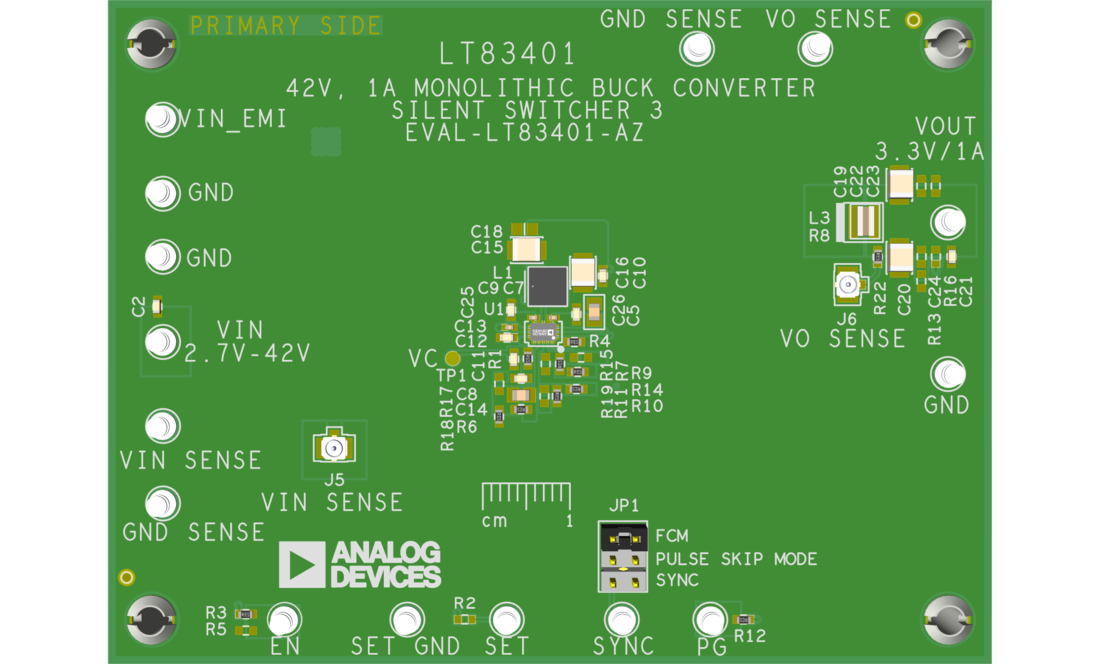

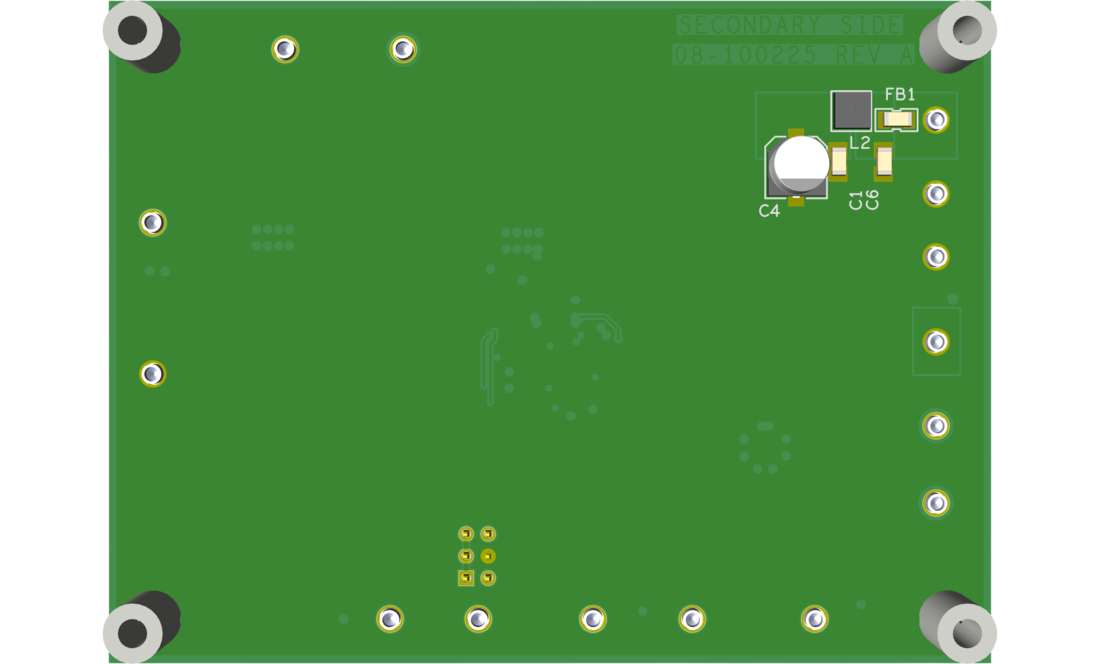

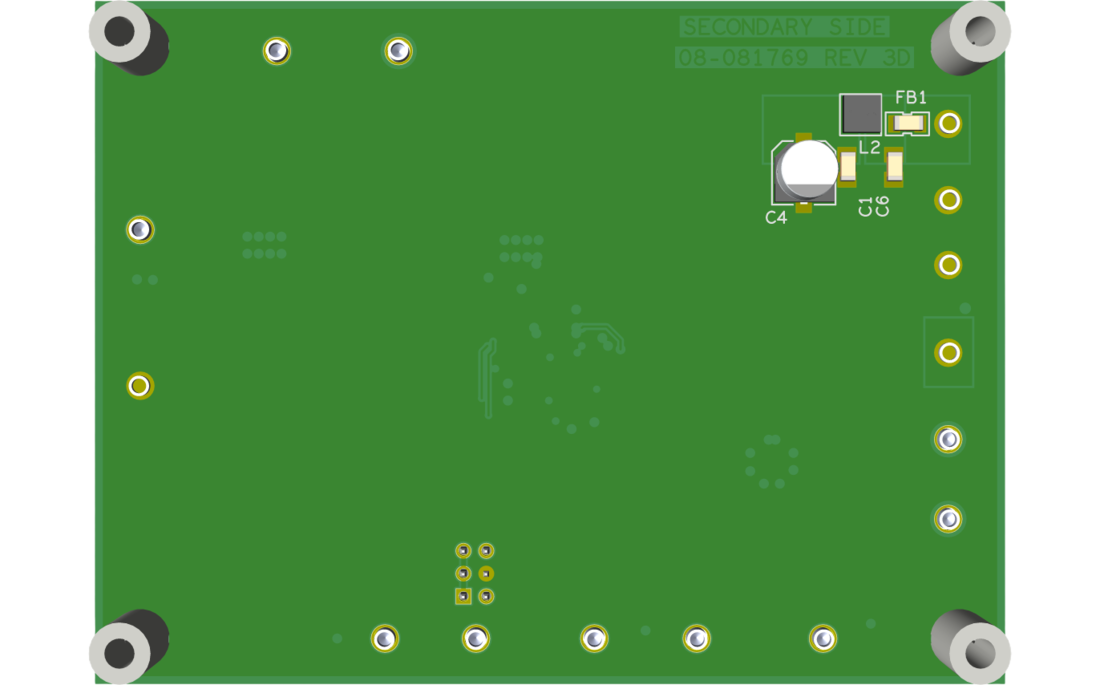

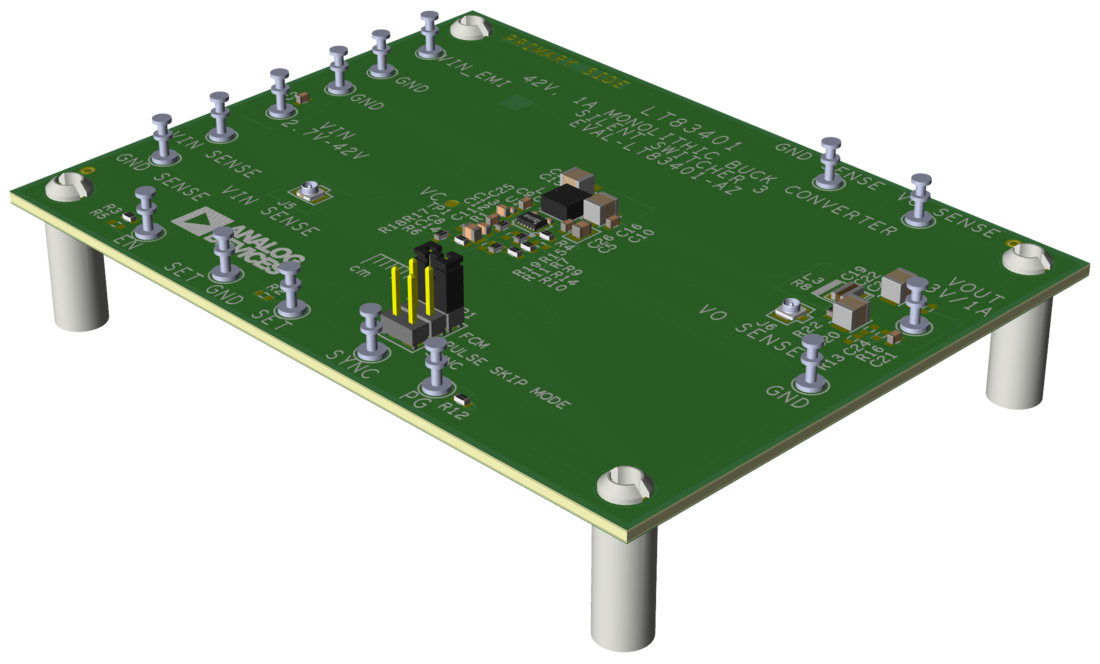

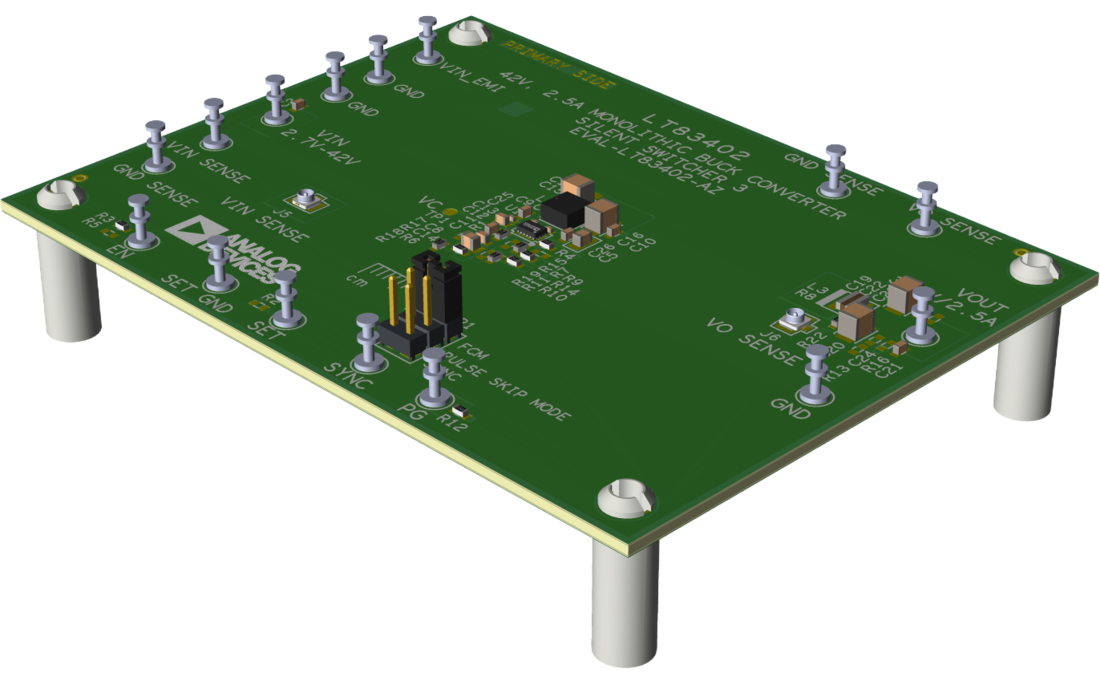

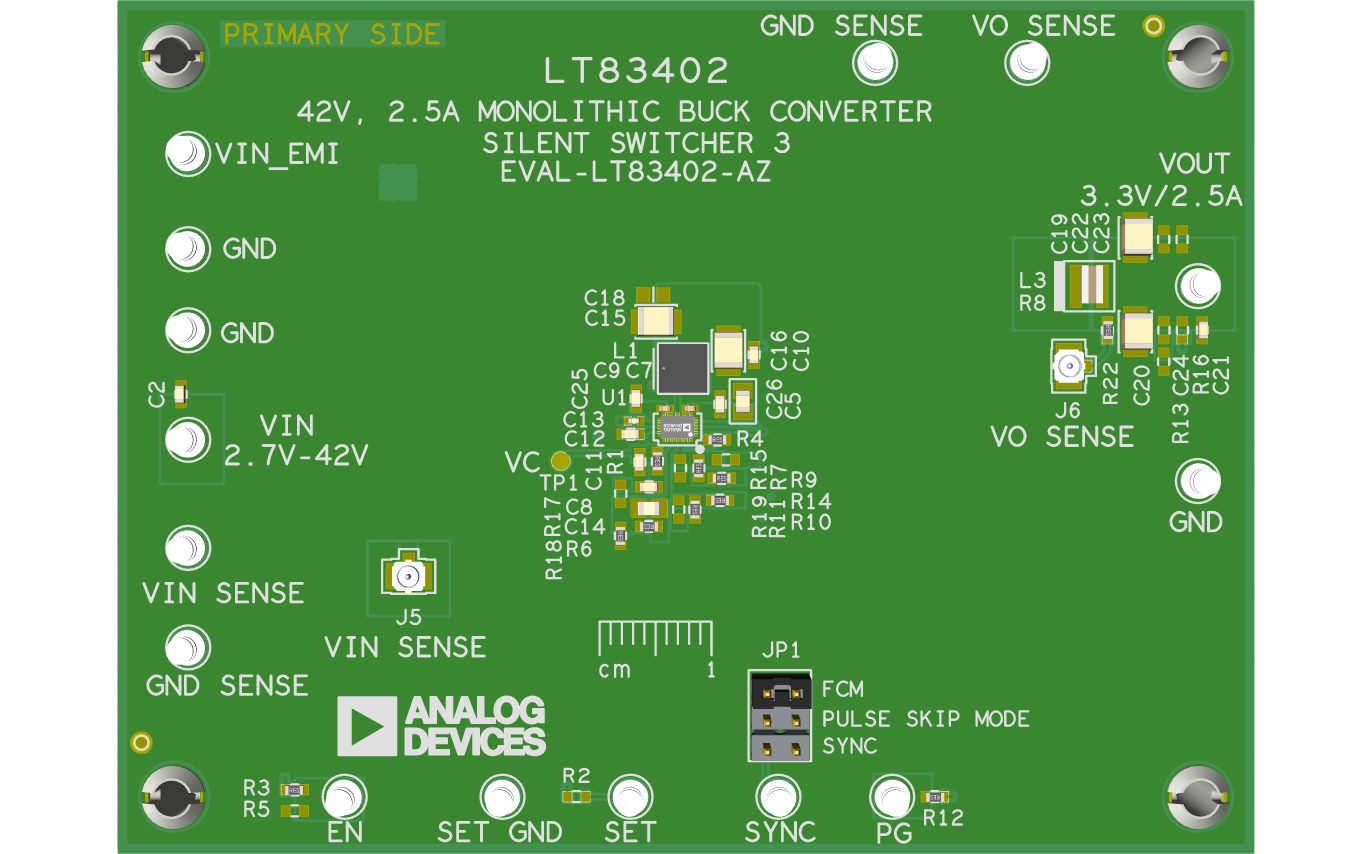

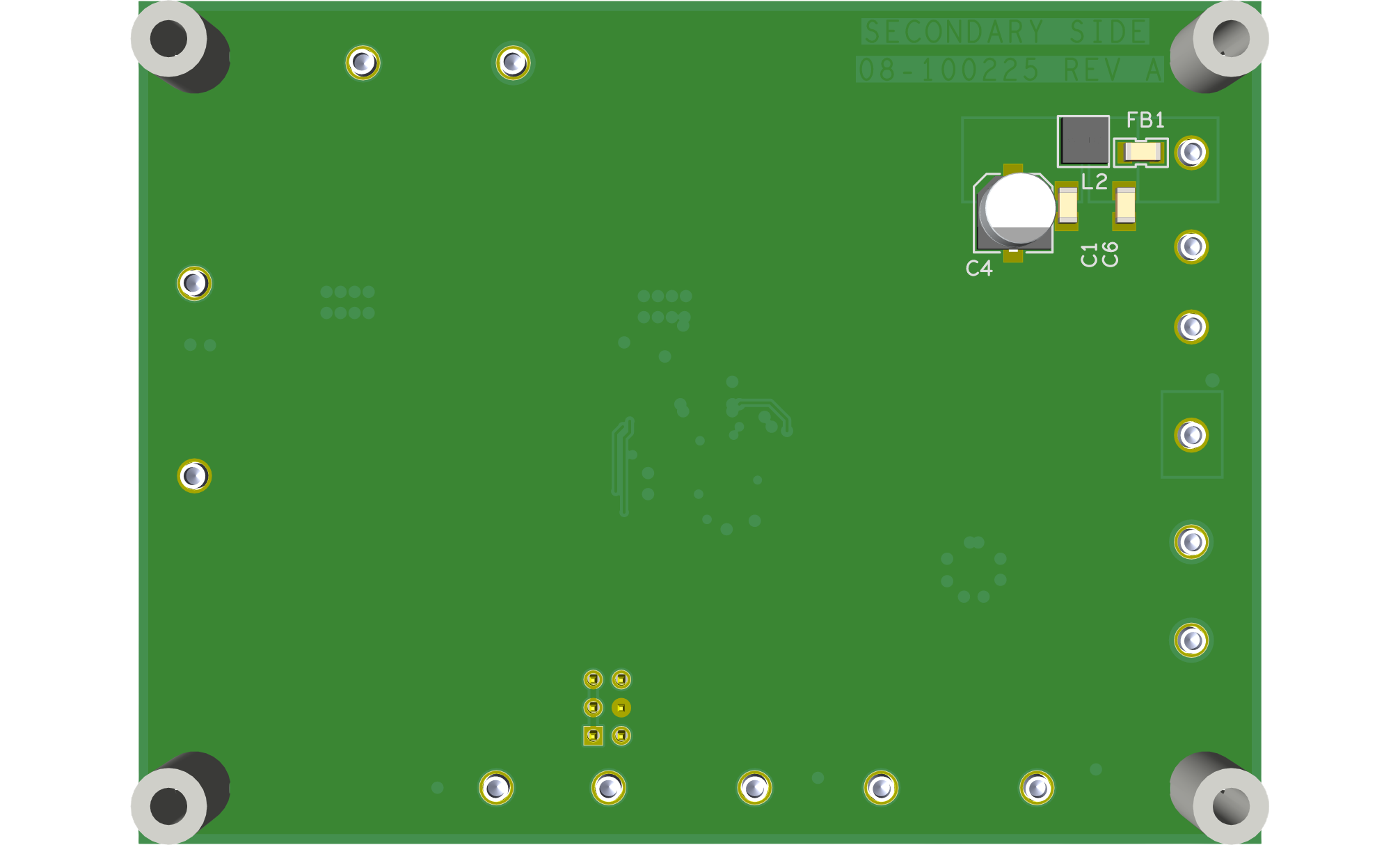

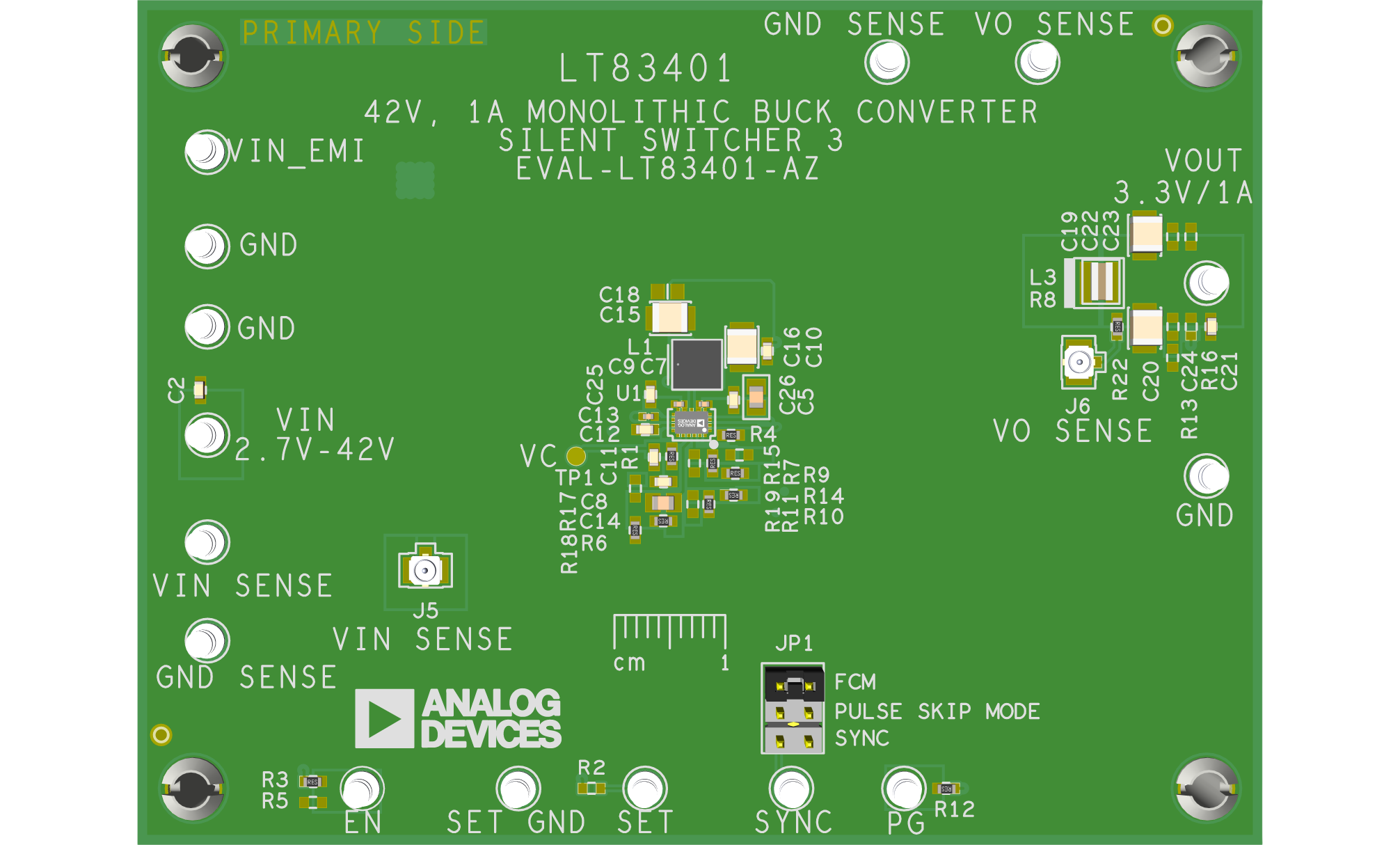

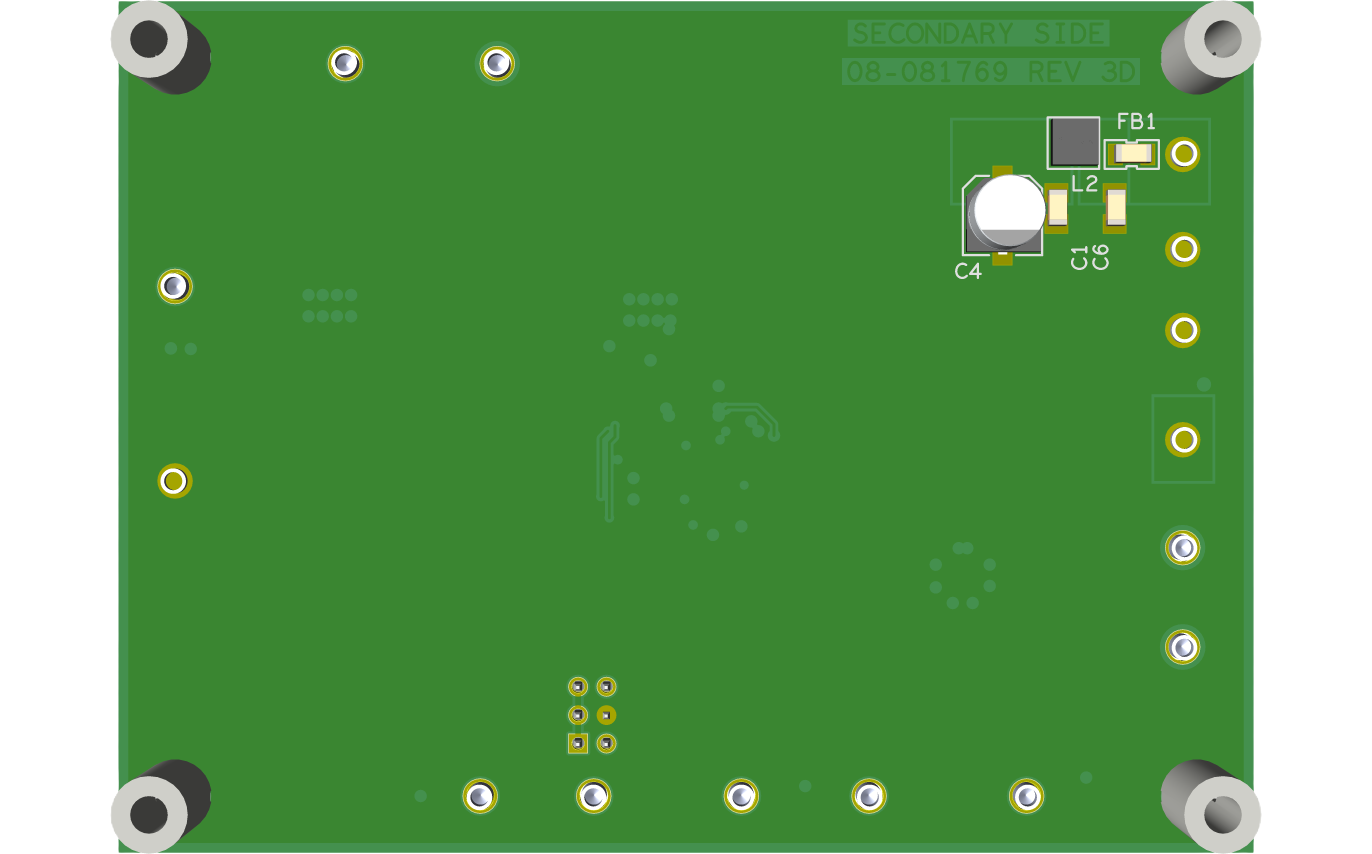

EVAL-LT83401 Board Photo Angle View EVAL-LT83401 Board Photo Top View EVAL-LT83401 Board Photo Bottom View EVAL-LT83402 Board Photo Angle View EVAL-LT83402 Board Photo Top View EVAL-LT83402 Board Photo Bottom View
