製品概要
製品概要

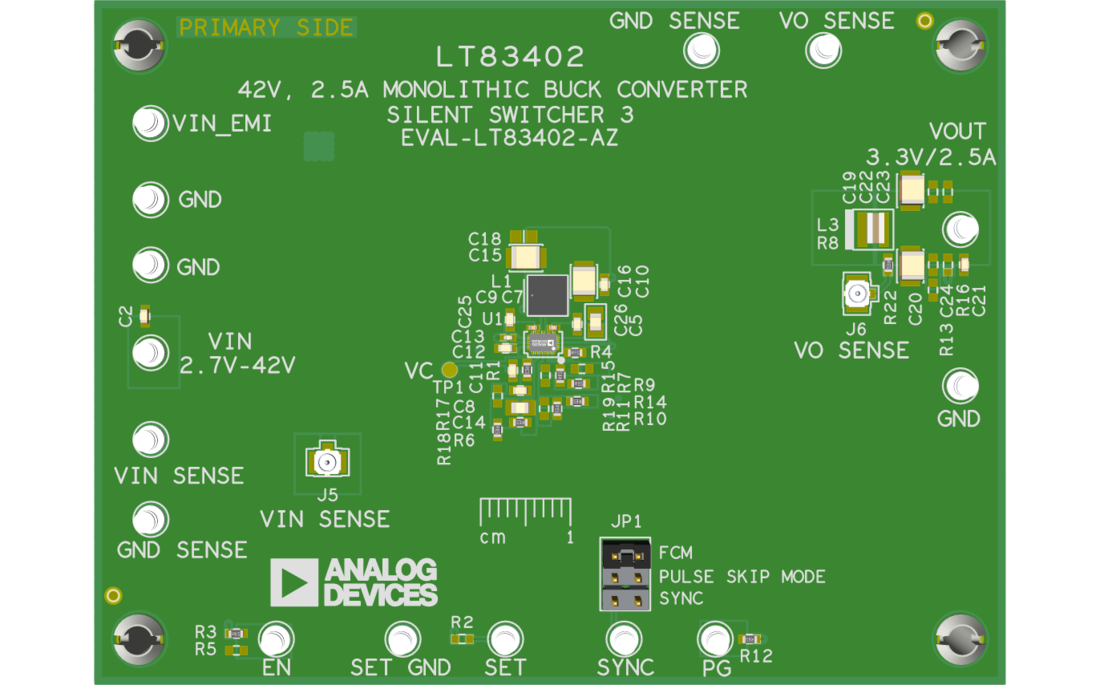

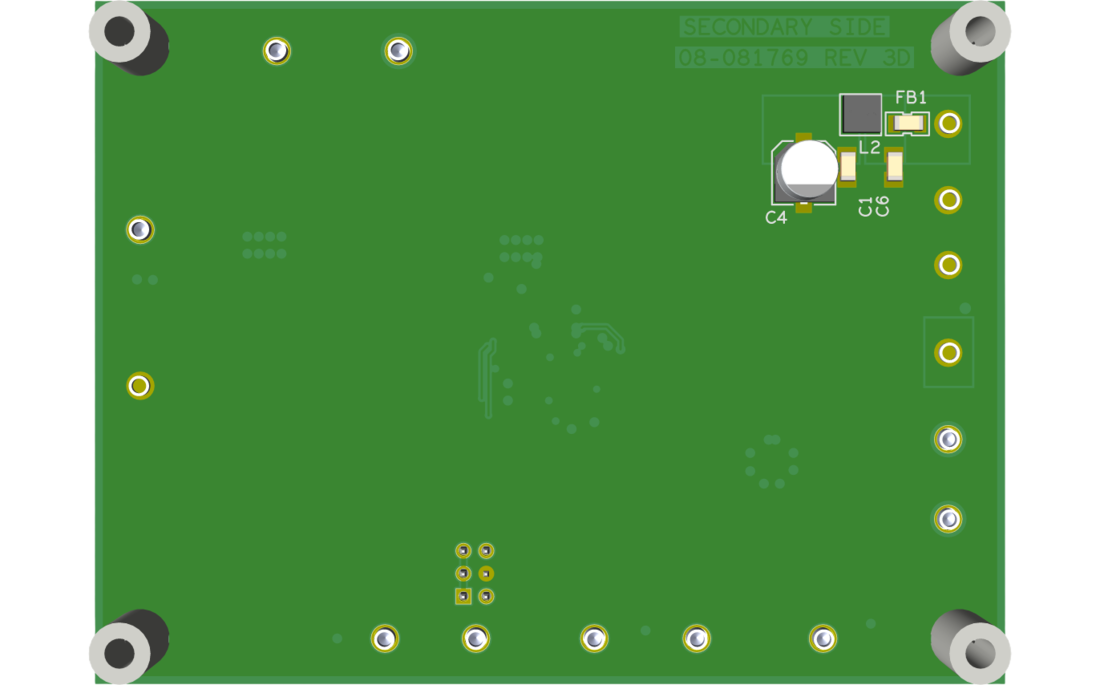

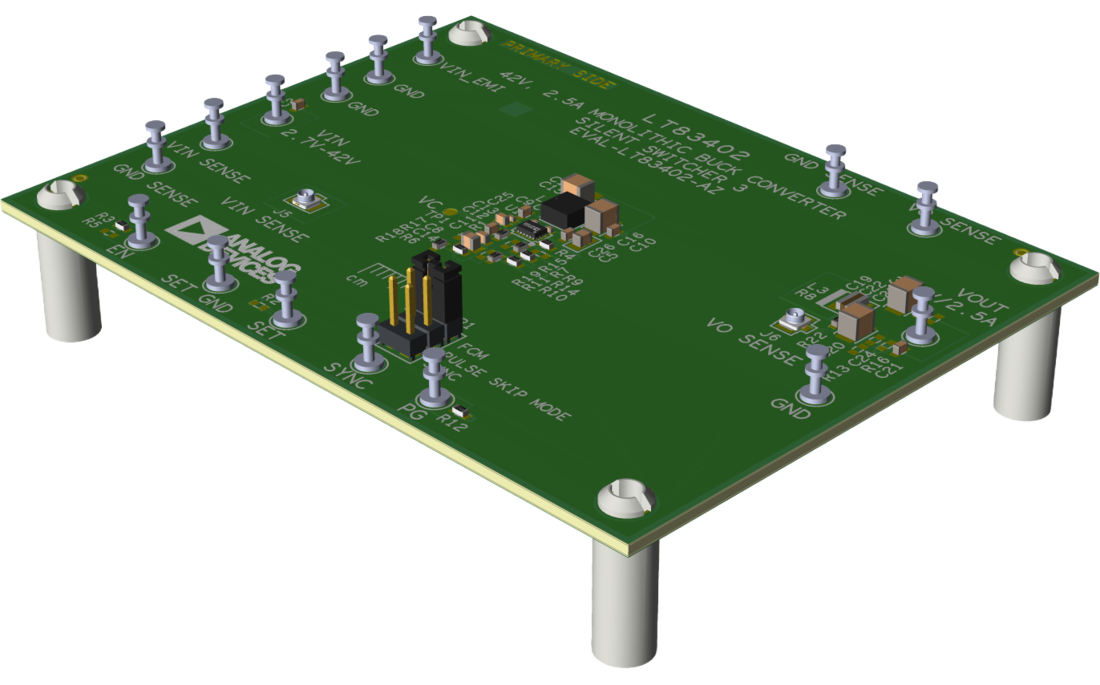

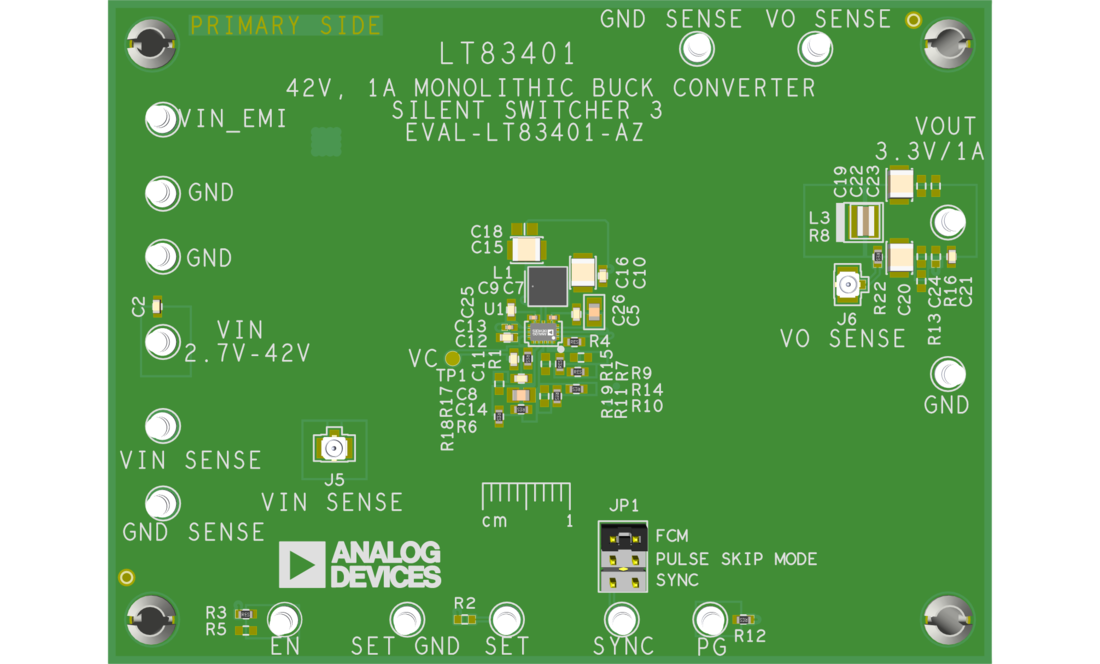

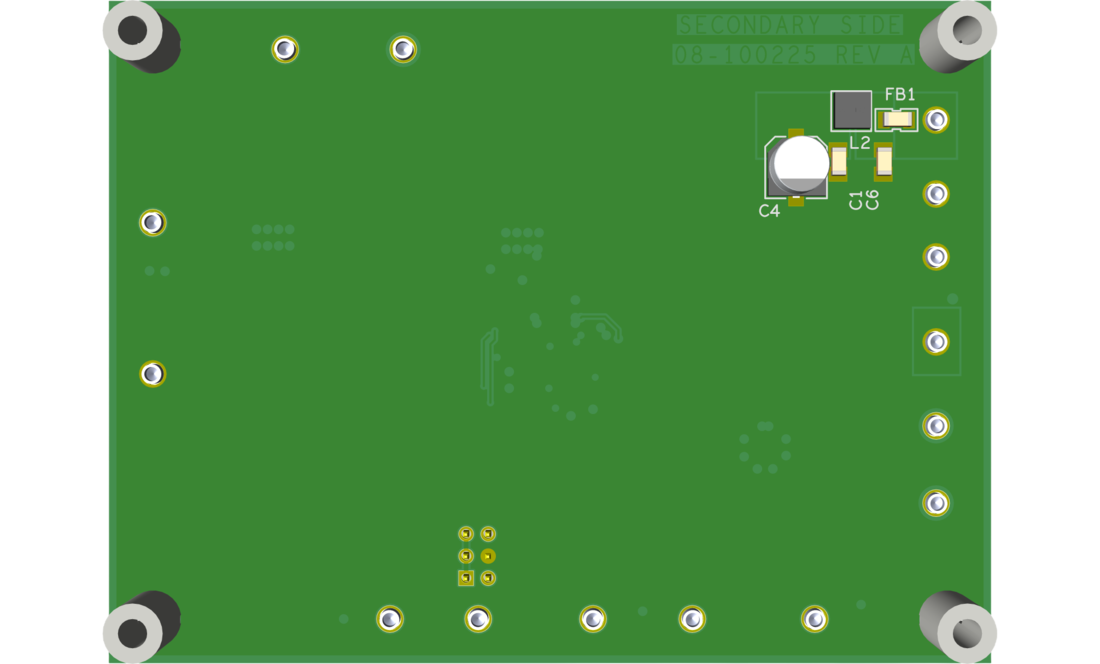

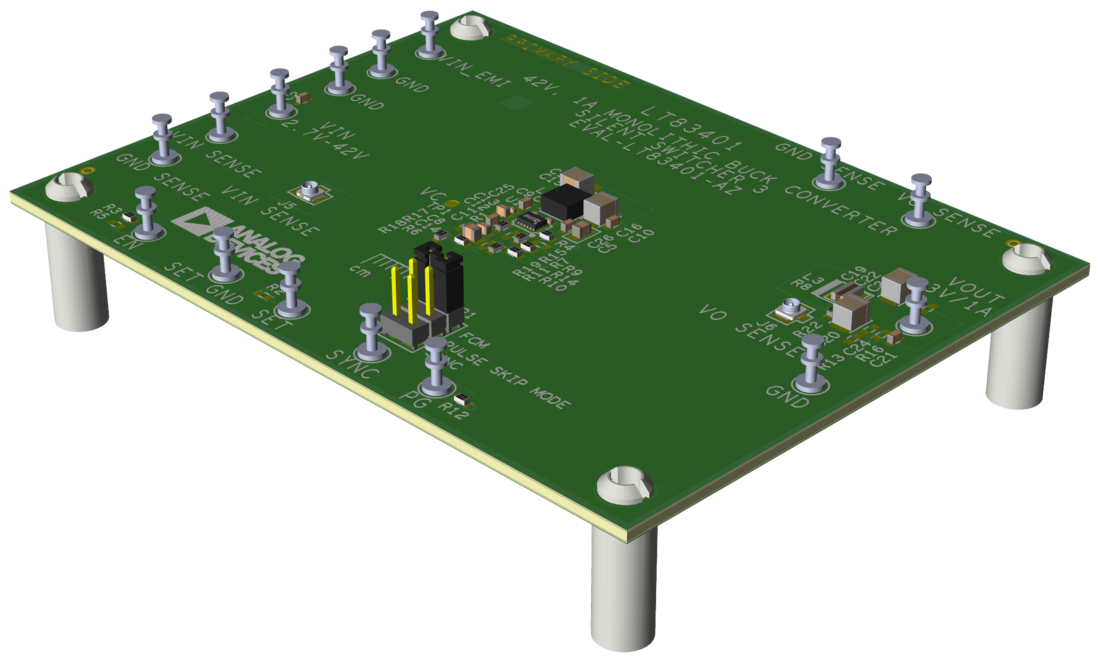

EVAL-LT83401-AZおよびEVAL-LT83402-AZ（EVAL-LT83401/2-AZと略記）デモ・ボードは、それぞれLT83401およびLT83402（LT83401/2と略記）を搭載した、超低ノイズ、高効率、高電力密度の42V、1A/2.5A同期整流式Silent Switcher®（サイレント・スイッチャ）3降圧レギュレータです。EVAL-LT83401/2-AZの入力電圧範囲は4.8V～42Vです。デフォルトのデモ・ボード設定は、最大1A/2.5AのDC出力電流で3.3V出力です。LT83401/2は、超低ノイズ、超低放射、高効率、高速のコンパクトな同期整流式モノリシック降圧スイッチング・レギュレータです。超低ノイズ・リファレンスと第3世代Silent Switcherアーキテクチャを組み合わせた独自の設計により、LT83401/2は、高効率性と優れた広帯域ノイズ性能を両立させています。最小オン時間が22nsと短いため、高いVINから低いVOUTへの変換を高周波数で実行できます。
LT83401/2のスイッチング周波数は、外付け抵抗（RT）または外部クロックを使用して300kHz～6MHzの範囲で設定できます。EVAL-LT83401/2-AZデモ用ボードのデフォルト周波数は2MHzです。デフォルトでは、これらのデモ用ボードのSYNC/MODEピンはグラウンドに接続されており、パルススキップ・モード動作に対応しています。外部クロックと同期するには、JP1をSYNCに動かし、外部クロックをSYNC端子に入力します。それぞれJP1シャントを動かして、強制連続モード（FCM）を選択します。ユーザ・ガイドの図1と図2は、FCM動作における12V/24V入力でのEVAL-LT83401/2-AZの効率を示しています（VIN端末からの入力）。図3は、12Vおよび24Vの入力電圧条件下で全負荷範囲にわたり、EVAL-LT83401-AZデモ用ボード上のLT83401がどのように温度上昇するかを示しています。図3は、12Vおよび24Vの入力電圧条件下で全負荷範囲にわたり、EVAL-LT83402-AZデモ用ボード上のLT83402がどのように温度上昇するかを示しています。ケースの温度上昇値は、特定の基準ポイントで測定した値です（ICケースのピーク温度と、ユーザ・ガイドの図12および図13（熱性能の画像）で赤い「X」としてマークされたボード上のポイント）。
詳しくはユーザ・ガイドを参照してください。
