製品概要
機能と利点
- 広い入力電圧範囲：4.5V ～100V
- 超低静止電流および低リップルのBurst Mode®動作：IQ = 6μA
- 0.5A/140Vのパワー・スイッチ
- 1本の帰還ピンで正または負の出力電圧をプログラミング
- プログラム可能な周波数（100kHz ～500kHz）
- 外部クロックと同期可能
- 高効率を実現するBIASピン
- プログラム可能な低電圧ロックアウト（UVLO）
- 熱特性が改善された高電圧MSOPパッケージ
- AEC-Q100準拠により、自動車用アプリケーションに対応
製品概要
LT8331は、4.5V ～100V入力からの140V、0.5Aスイッチ動作を備える電流モードDC/DCコンバータです。独自の単一帰還ピンアーキテクチャを採用したことにより、昇圧、SEPIC、フライバック、または反転構成が可能になっています。BurstMode動作は、わずか6μAの静止電流を消費して極めて低い出力電流での高い効率を維持しながら、標準出力リップルを20mV未満に抑えます。
内部で補償される電流モード・アーキテクチャにより、広い範囲の入力電圧と出力電圧、およびプログラム可能な100kHz～500kHzのスイッチング周波数にわたって安定した動作が得られます。SYNC/MODEピンを使用すると、外部クロックに同期することができます。このピンを使用して、BurstModeまたはパルススキップ動作モードを選択することもできます。効率を向上するために、BIASピンは、INTVCCレギュレータに電力を供給する2 番目の入力を受け取ることができます。その他の機能には、周波数フォールドバック、起動時にインダクタ電流を制御するためのプログラム可能なソフトスタートなどがあります。
LT8331は、4つのピンが欠損している熱特性が改善されたMSOPパッケージで供給されており、高電圧のピン間隔に対応しています。
アプリケーション
- 産業用および自動車用機器
- 通信機器
- 医療診断機器
- 携帯型電子機器
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

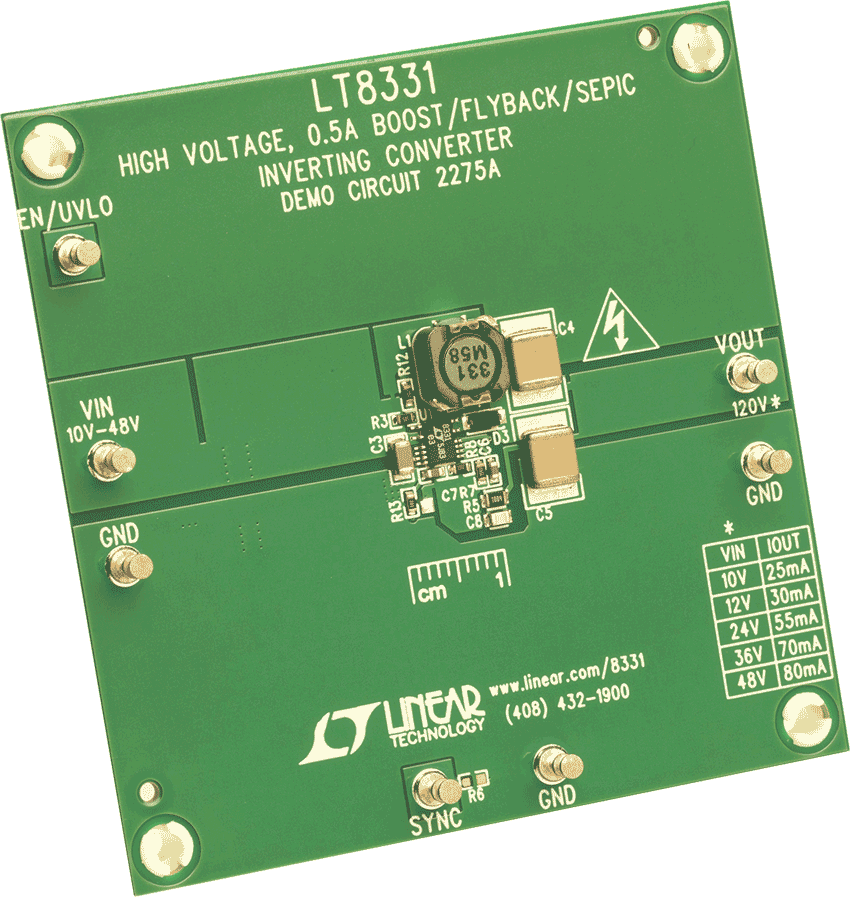

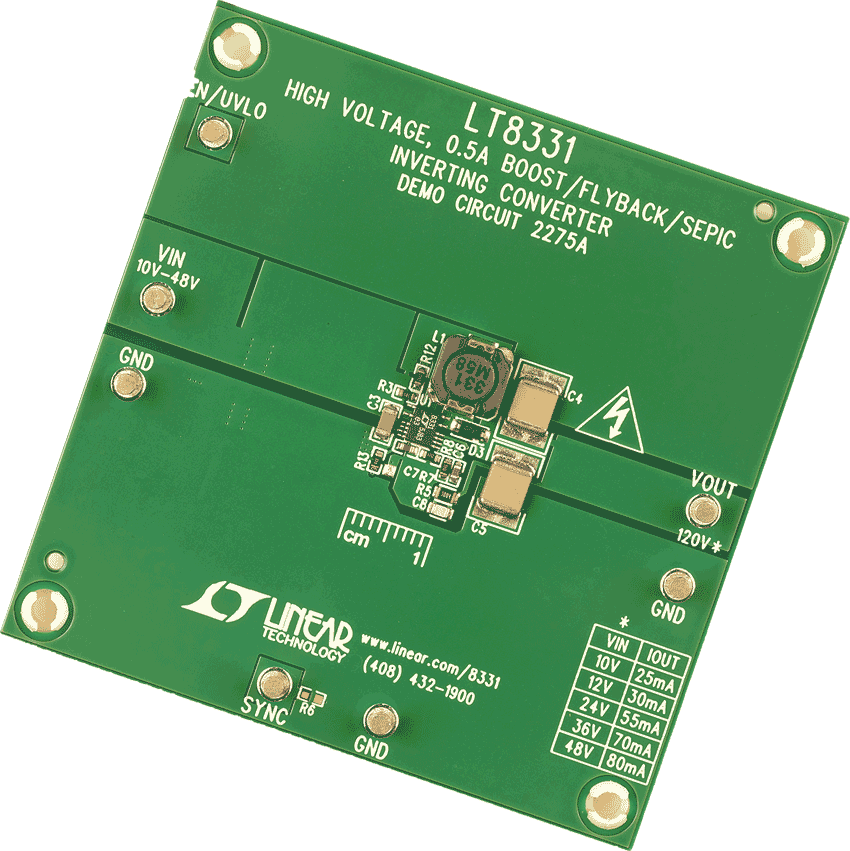

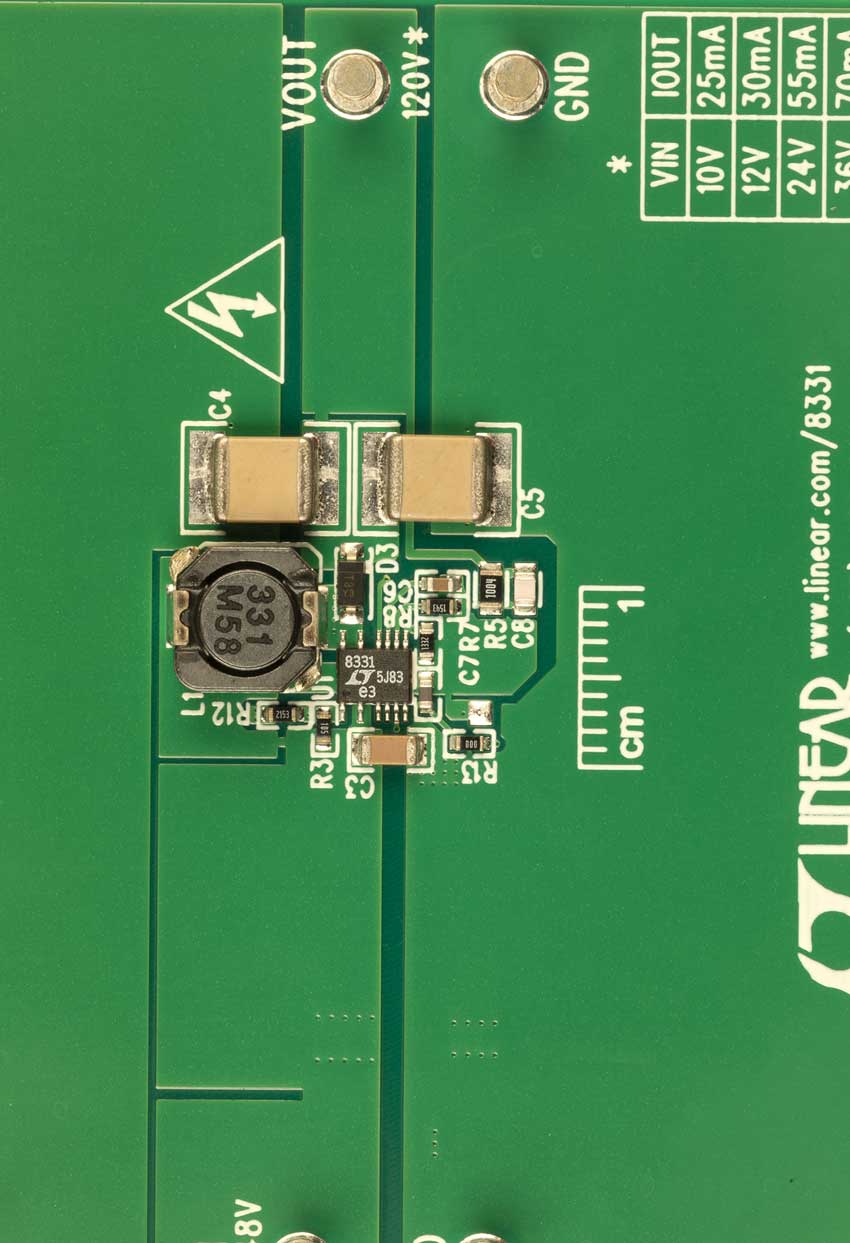

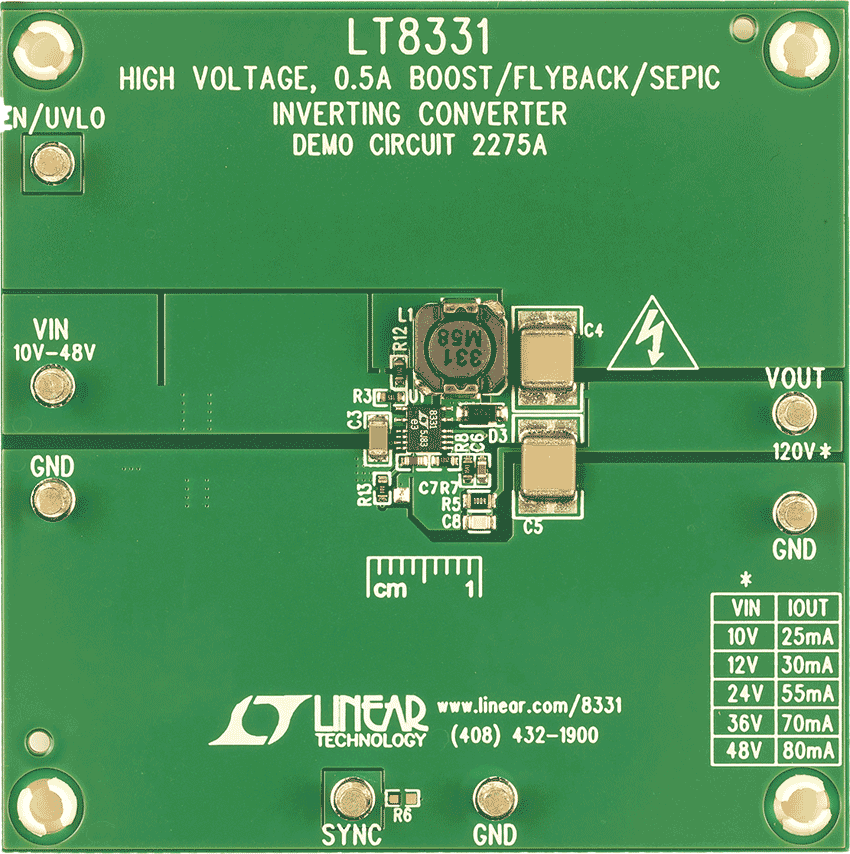

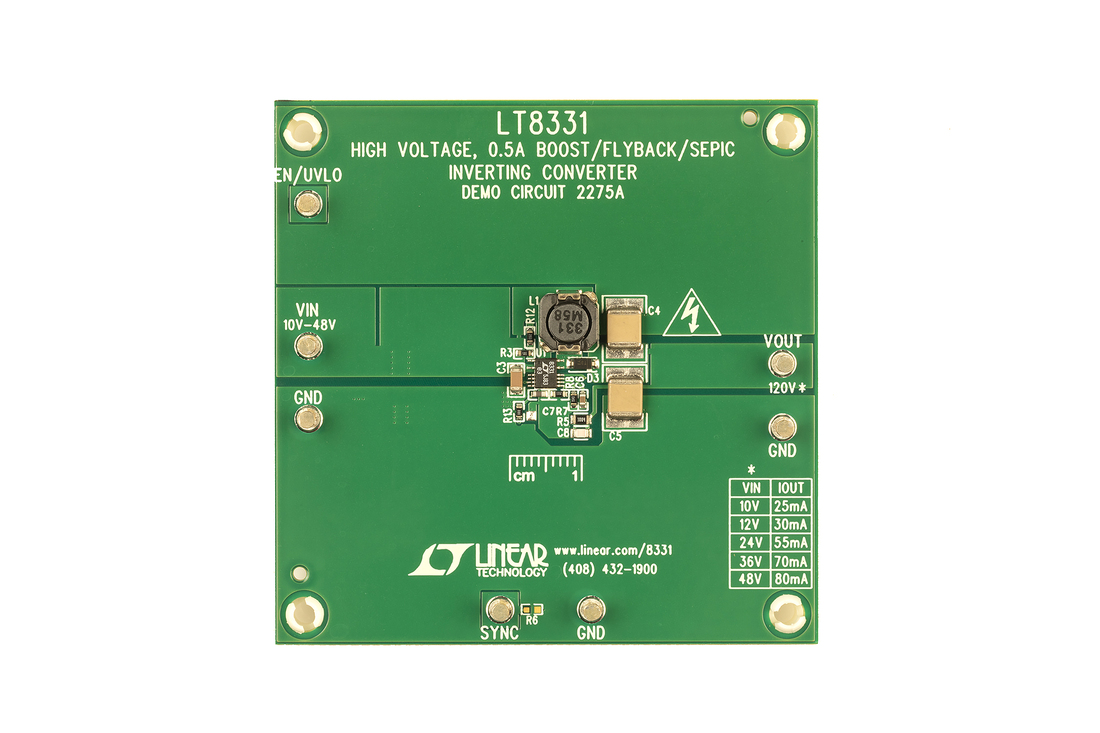

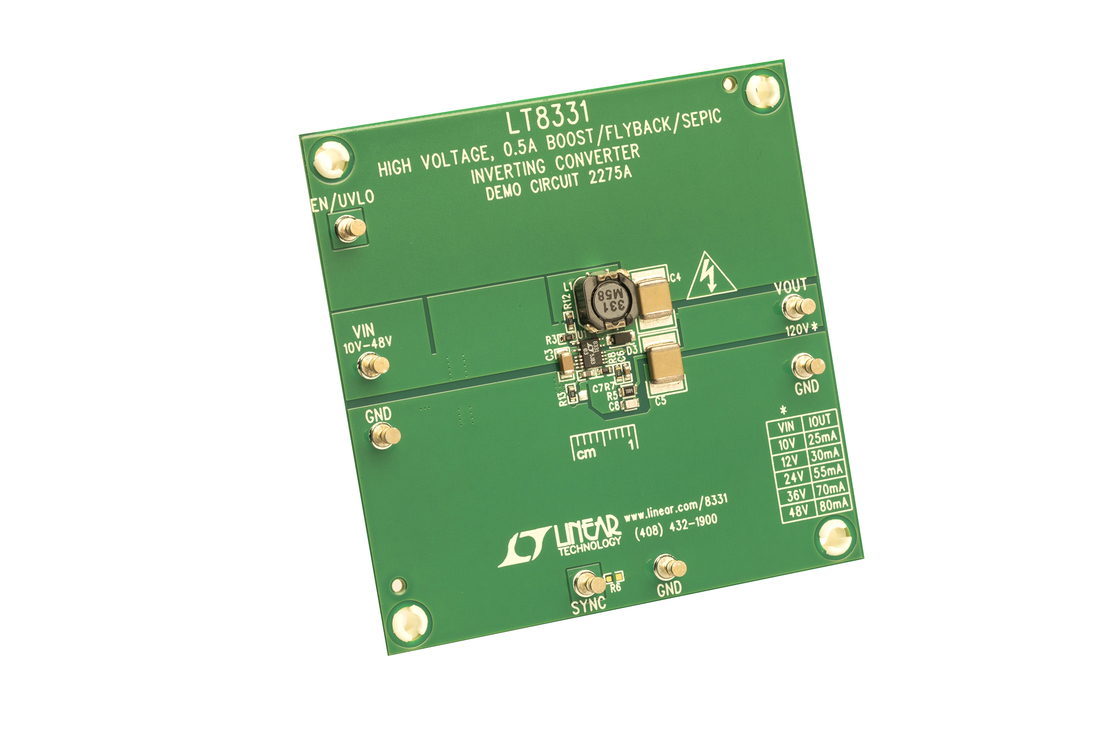

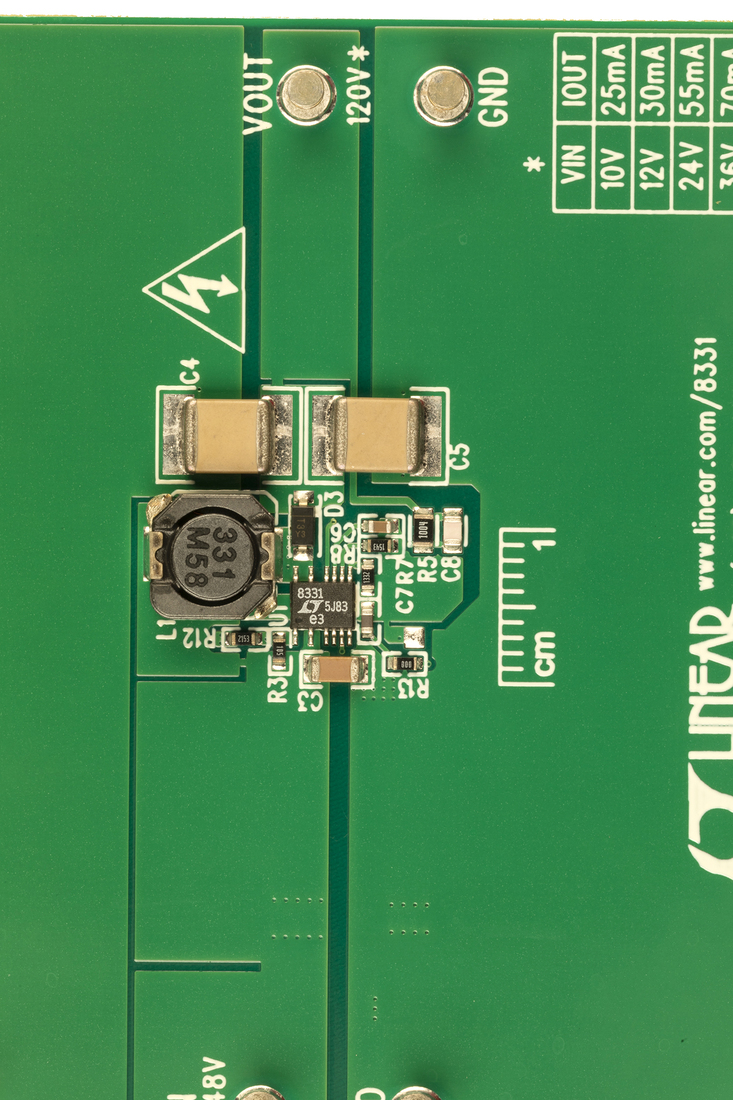

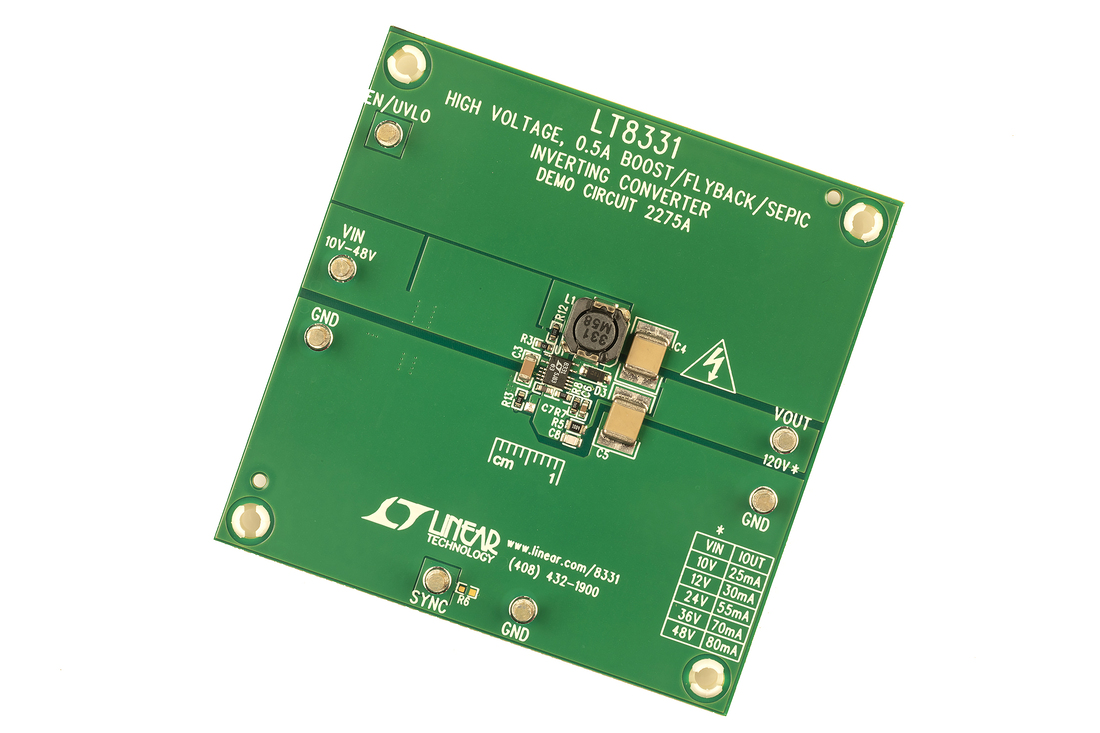

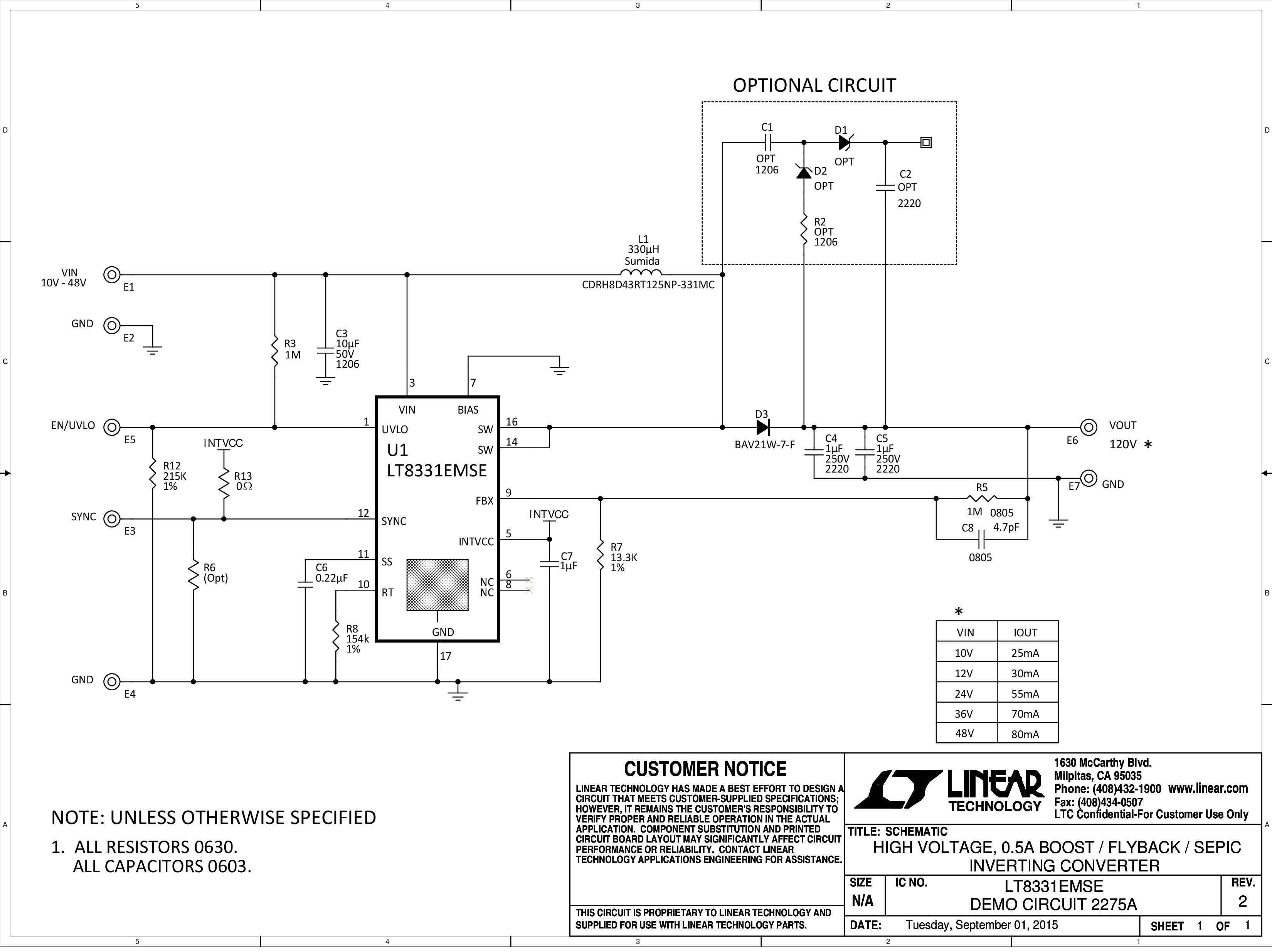

評価キット (1)
参考資料
-
R570 Reliability Data3/23/2018PDF415 K
-
DC2275A - Demo Manual12/11/2015PDF259K
-
DN-545: 高い出力電圧に対応するモノリシック・コンバータ11/4/2015
-
LIDARのプロトタイピングを加速するオープンソースのプラットフォーム2/1/2020 アナログ・ダイアログ
-
Differences Between the Ćuk Converter and the Inverting Charge Pump Converter3/7/2016
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LT8331
LTpowerCAD
LTpowerCAD®は、電力段のデバイスの選択、詳細な電力効率の提供、ループのボーデ線図の安定性および負荷過渡応答解析の敏速な表示などを行うと共に、シミュレーション用にLTspiceにエクスポートできる電源設計プログラムです。
この回路のプロジェクト・ファイルを開くには：
ステップ1：LTpowerCADをお使いのコンピュータにダウンロードしてインストールします。
ステップ2：以下のセクションのリンクをクリックし、デバイス固有のプロジェクト・ファイルをダウンロードします。
ステップ3：プロジェクト・ファイルが実行できない場合、リンクを右クリックして［対象をファイルに保存］を選択します。次に、LTpowerCADツールを起動し、［ファイル］メニューで［プロジェクトを開く］を選択してプロジェクト・ファイルを開きます。
LTpowerCADプロジェクト・ファイル
次のデバイス用の設計ツールがLTpowerCADでご使用になれます。
LT8331
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LT8331EMSE#PBF | 材料宣誓書（MD） | 信頼性データ | 16(12)-Lead MSOP w/ EP | |
| LT8331EMSE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16(12)-Lead MSOP w/ EP | |
| LT8331EMSE#WPBF | 材料宣誓書（MD） | 信頼性データ | 16(12)-Lead MSOP w/ EP | |
| LT8331EMSE#WTRPBF | 材料宣誓書（MD） | 信頼性データ | 16(12)-Lead MSOP w/ EP | |
| LT8331IMSE#PBF | 材料宣誓書（MD） | 信頼性データ | 16(12)-Lead MSOP w/ EP | |
| LT8331IMSE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16(12)-Lead MSOP w/ EP | |
| LT8331IMSE#WPBF | 材料宣誓書（MD） | 信頼性データ | 16(12)-Lead MSOP w/ EP | |
| LT8331IMSE#WTRPBF | 材料宣誓書（MD） | 信頼性データ | 16(12)-Lead MSOP w/ EP | |
| ウェハ・ファブリケーション・データ | R570 Reliability Data |
