製品概要

機能と利点

  • 広い入力電圧範囲:18V~560V
  • 630V/300mAのパワー・スイッチ内蔵
  • 光アイソレータ不要でレギュレーションが可能
  • 準共振境界モード動作
  • 定電流レギュレーションおよび定電圧レギュレーション
  • 低リップルの軽負荷時Burst Mode®動作
  • 低静止電流:70μA
  • プログラム可能な電流制限とソフトスタート
  • 高電圧用ピン間隔のTSSOPパッケージ

製品概要

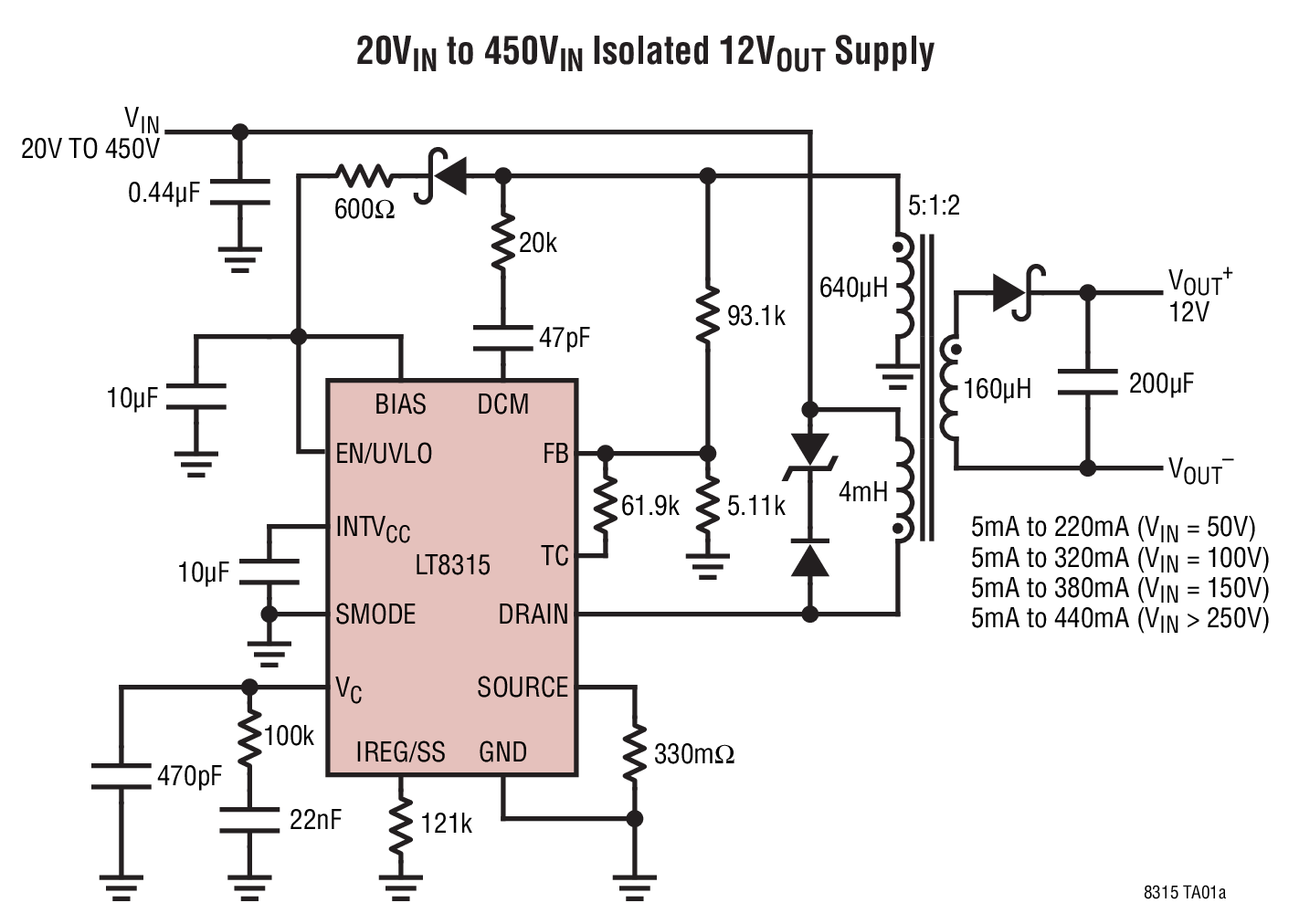

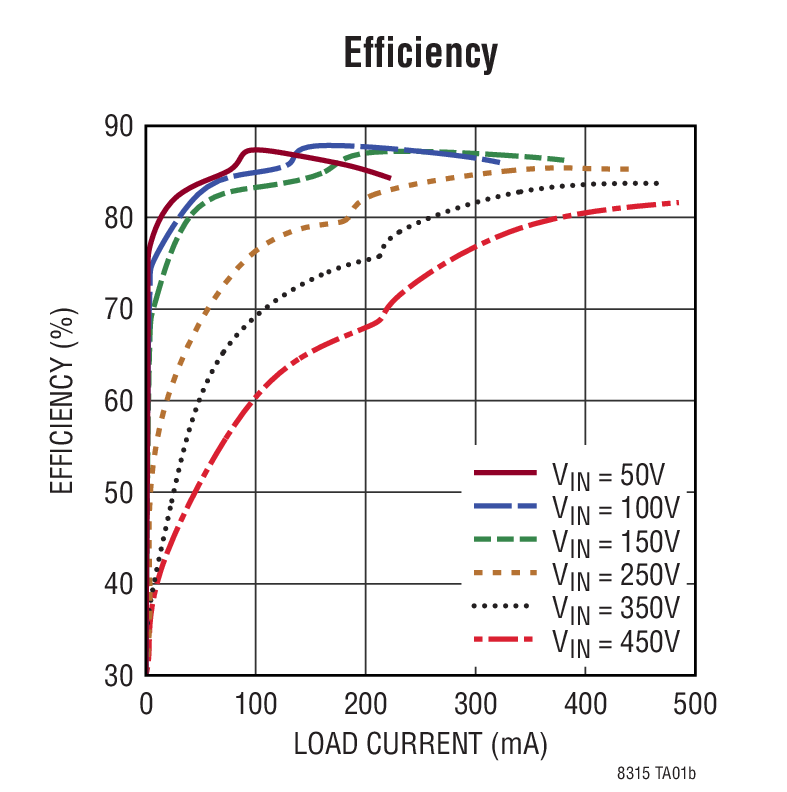

LT8315は、630V/300mAのスイッチを内蔵した高電圧のフライバック・コンバータです。光アイソレータ不要でレギュレーションが可能です。デバイスはトランスの3次巻線両端に現れる絶縁フライバック波形から出力電圧を直接サンプリングします。準共振境界モード動作により、負荷レギュレーションが改善され、トランスのサイズが小さくなり、高い効率が維持されます。

起動時に、LT8315はDRAINピンに接続されている電流源によってINTVCCのコンデンサを充電します。通常動作時は、電流源がオフになり、デバイスはトランスの3次巻線から電力を引き出します。

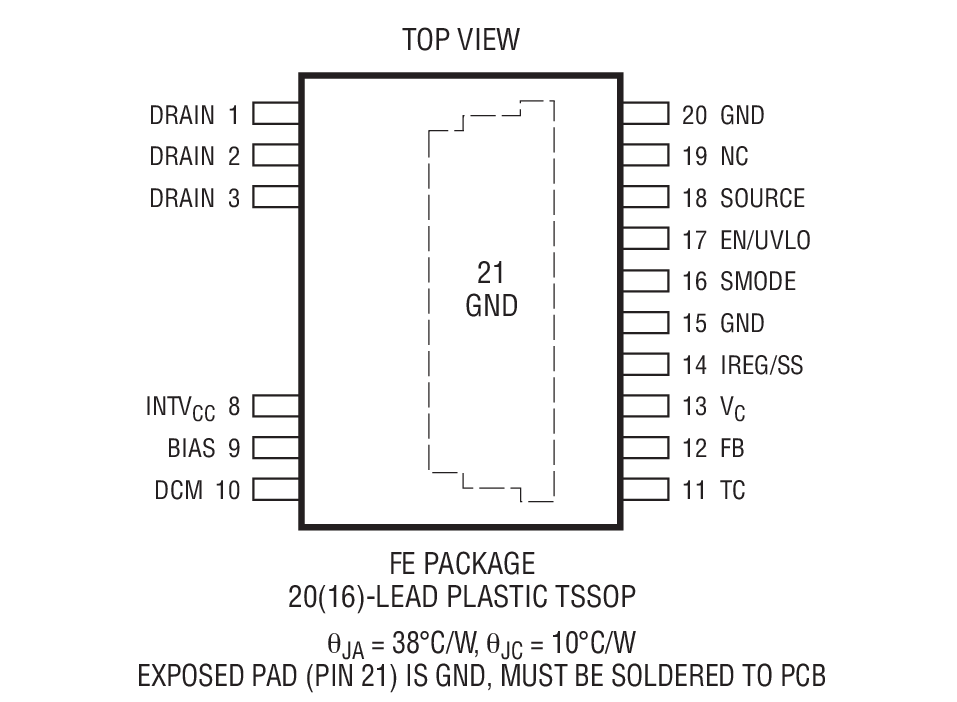

LT8315は広い入力電源電圧範囲で動作し、最大15Wの電力を供給できます。熱特性が改善された20ピンTSSOPパッケージで供給されます。4つのピンが欠損していて高電圧のピン間隔に対応するパッケージです。


アプリケーション

  • 通信機器、自動車、産業用機器、医療機器の絶縁型電源
  • 絶縁型オフライン・ハウスキーピング電源
  • 電気自動車およびバッテリ・スタック

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

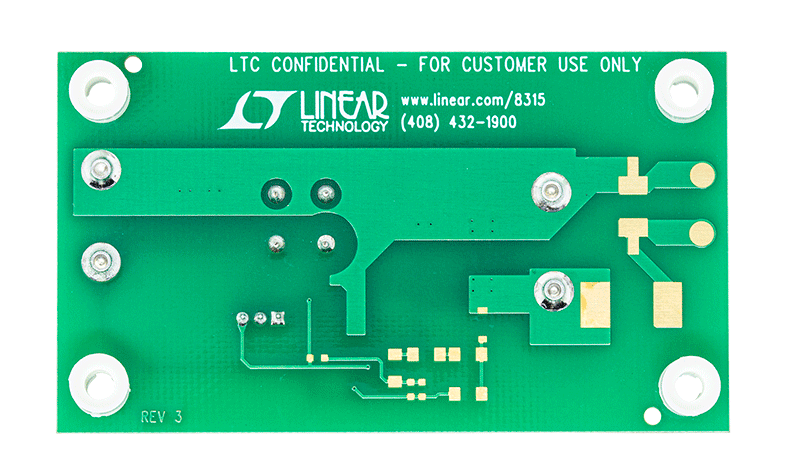

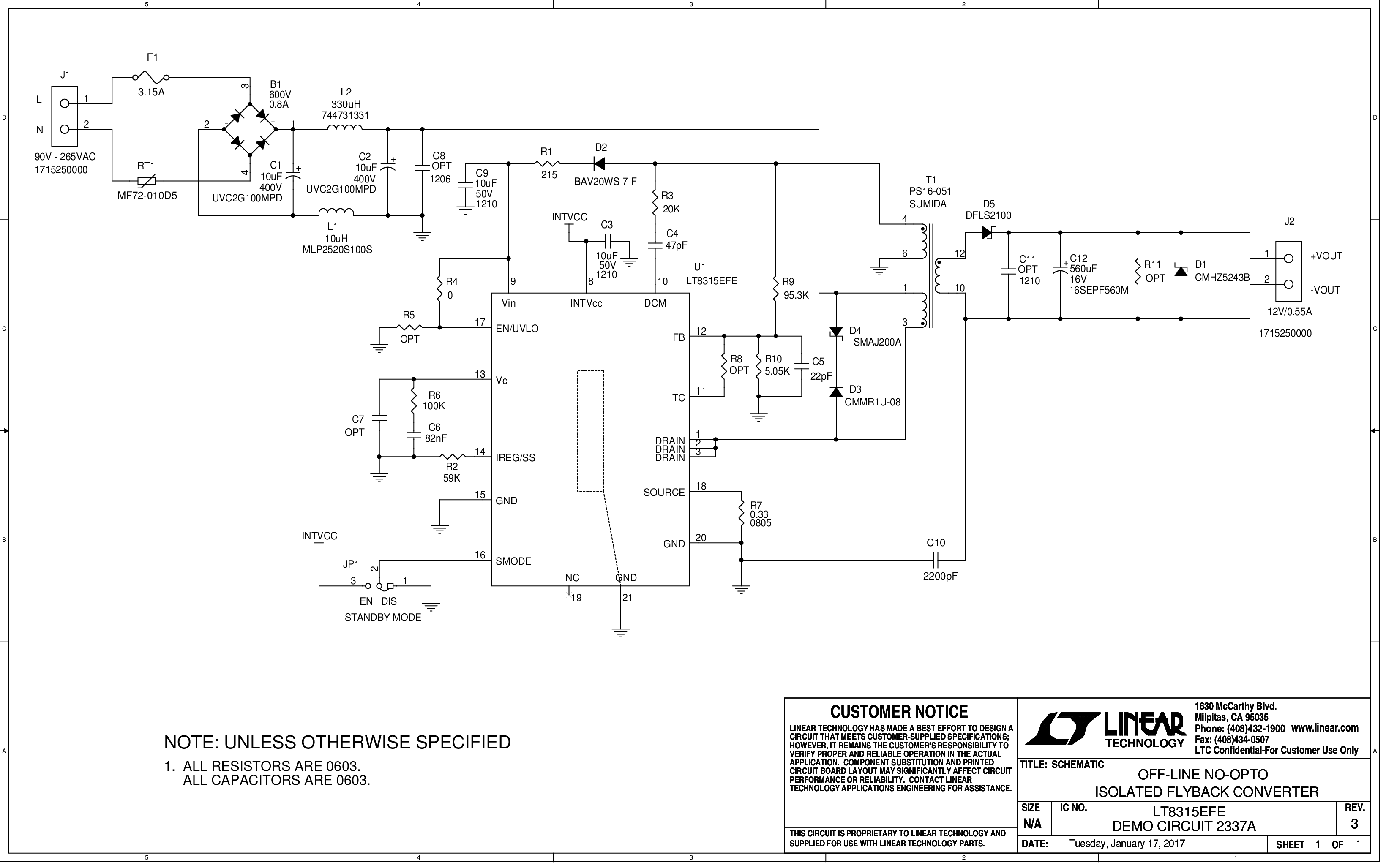

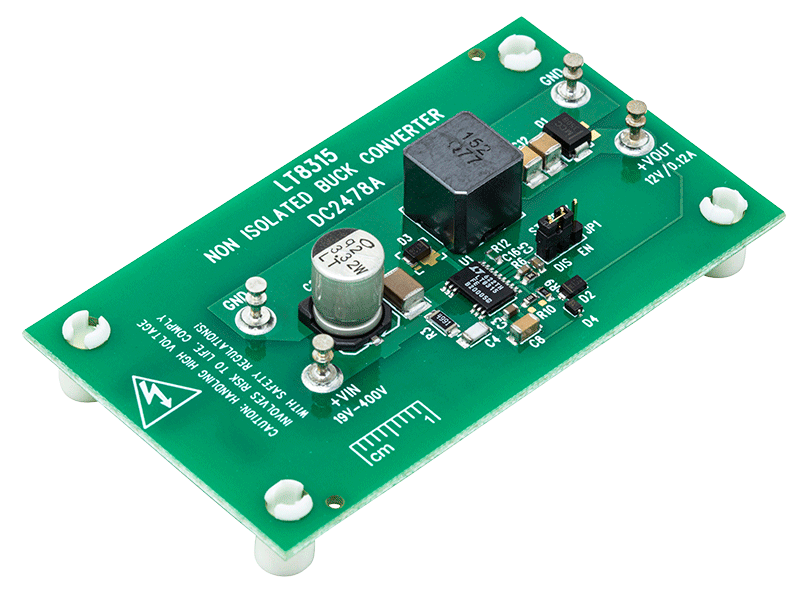

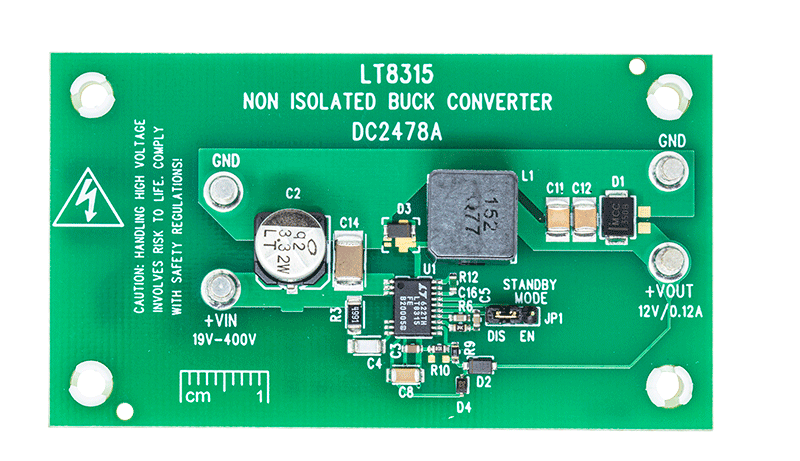

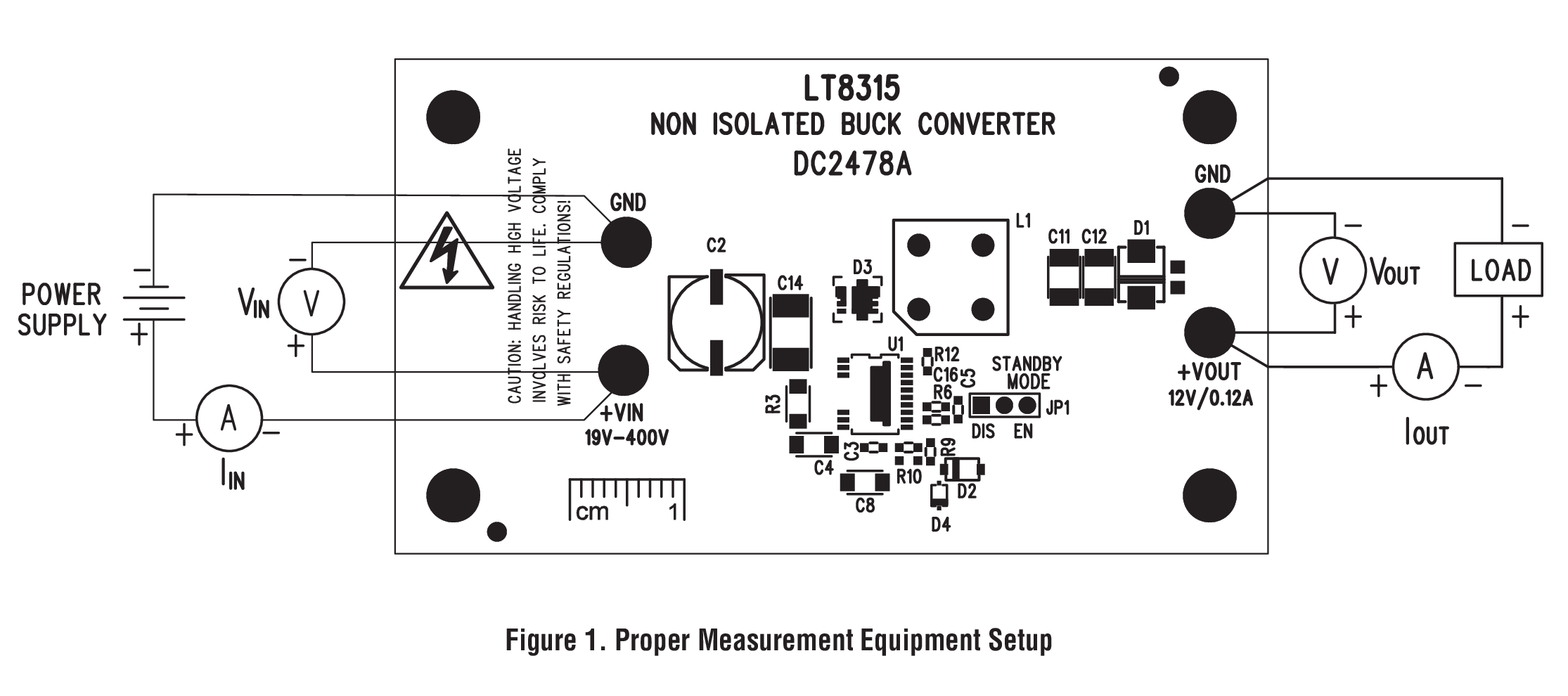

評価キット (2)

ツール

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

LTspice

下記製品はLTspiceで使用することが出来ます。:

LT8315
