LT7826

新規設計に推奨

分圧器、ダブラ、インバータとして設定可能な完全統合型17V/8Aスイッチト・キャパシタ2:1コンバータ

利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.J)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。

Viewing:

製品の詳細

  • 広いVHIGH/VLOW電圧範囲:0V/0V~17V/8.5V、起動電圧3.45V
  • 分圧器としての最大出力電流:8A
  • 低静止電流:4μA(シャットダウン時)
  • ピーク効率:97%以上
  • スタンドアロンの分圧器(2:1)、ダブラ(1:2)、インバータ(1:-1)変換
  • ソフト・スタートからの定常動作
  • 突入電流制限と過電流保護
  • 並列動作による高出力電力
  • 内蔵ブートストラップ・ダイオード
  • 3mm x 3mm LFCSPパッケージを採用
LT7826
分圧器、ダブラ、インバータとして設定可能な完全統合型17V/8Aスイッチト・キャパシタ2:1コンバータ

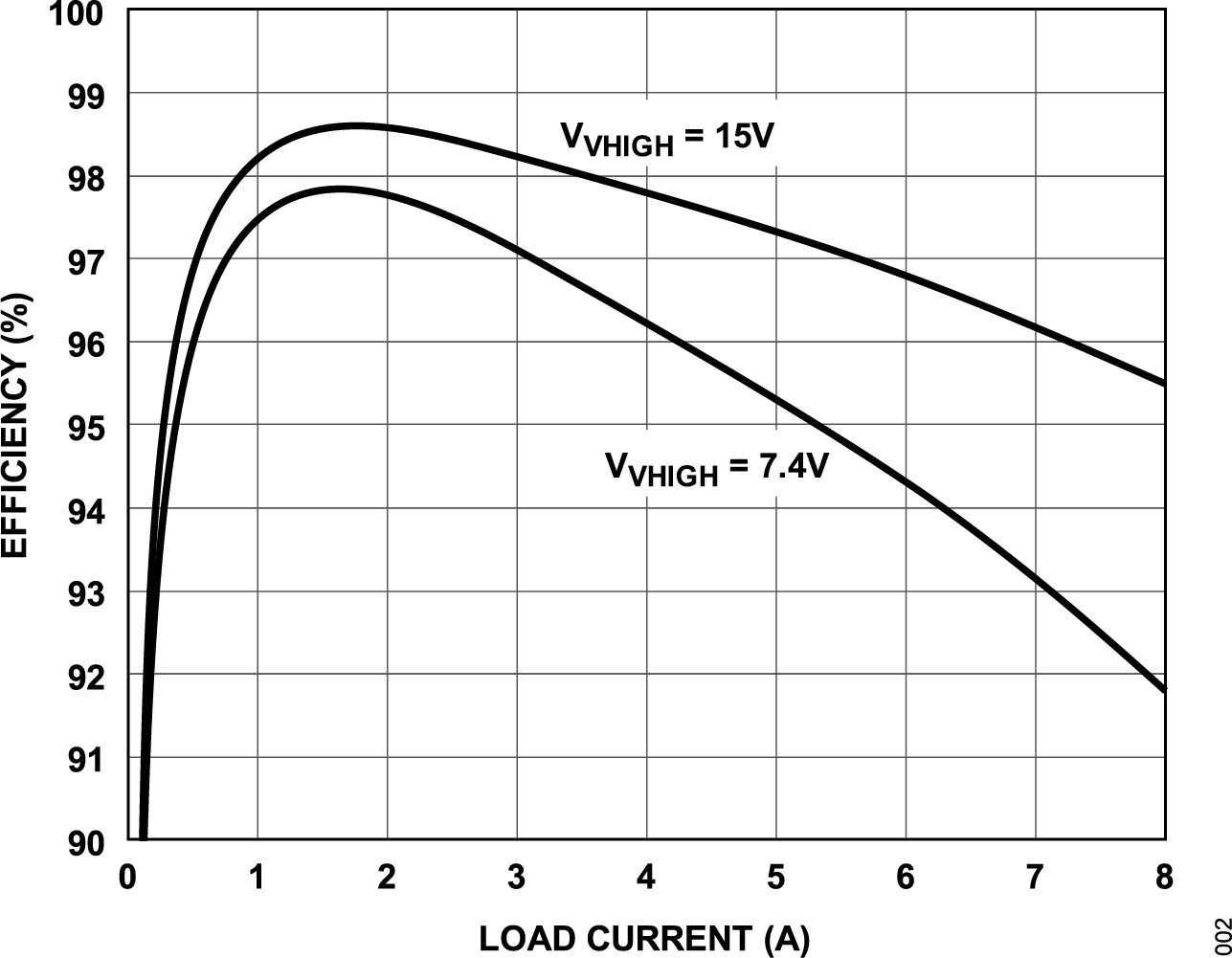

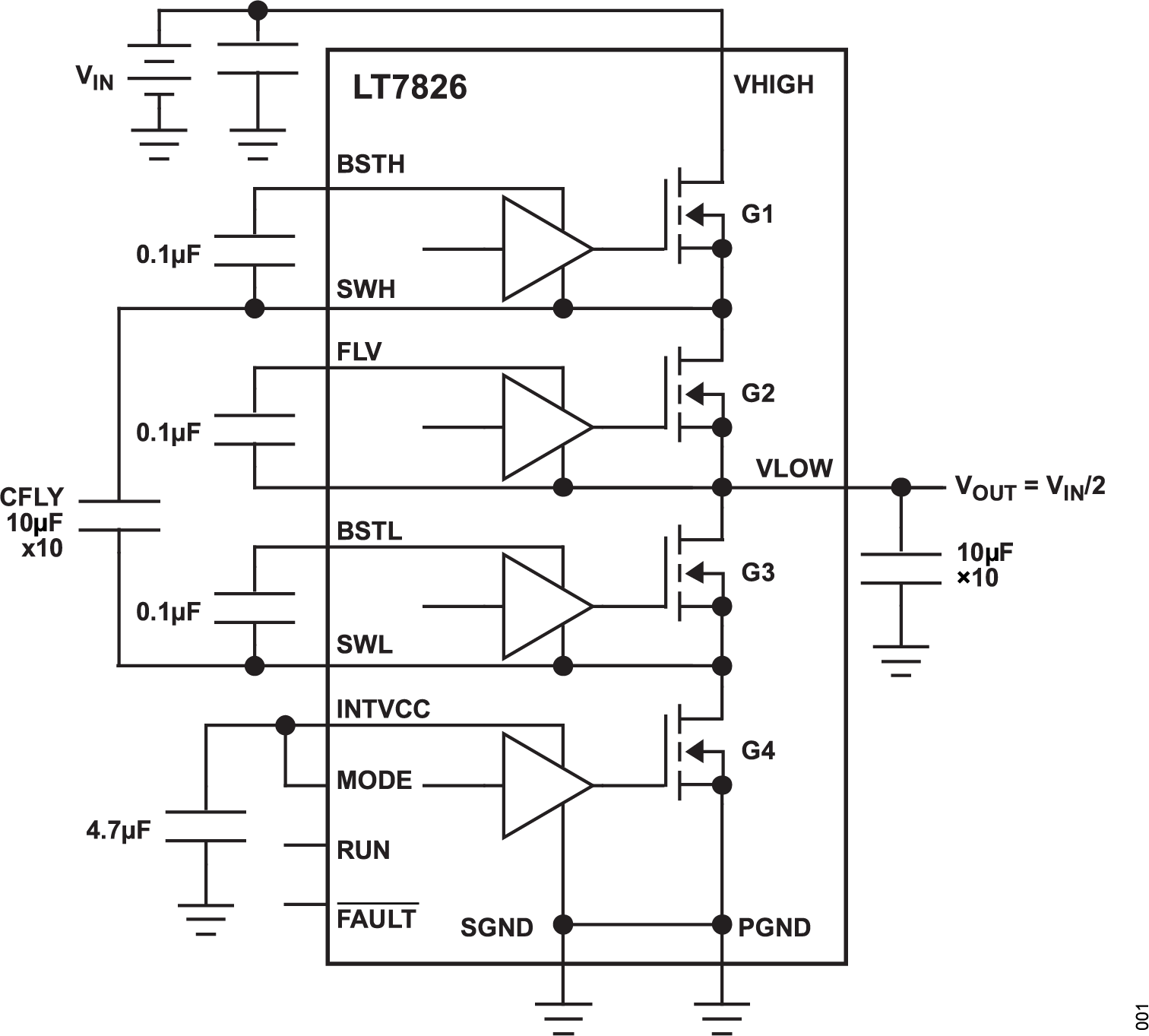

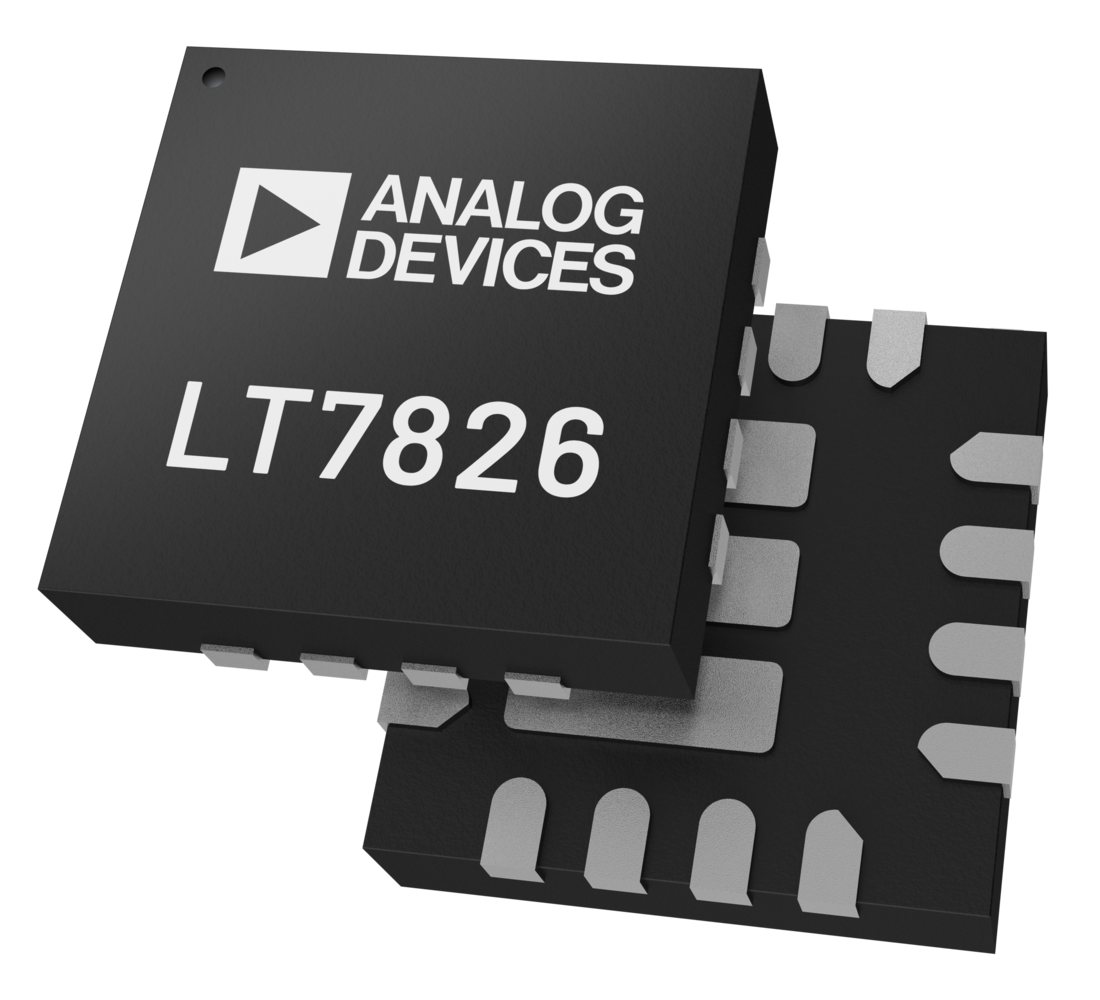

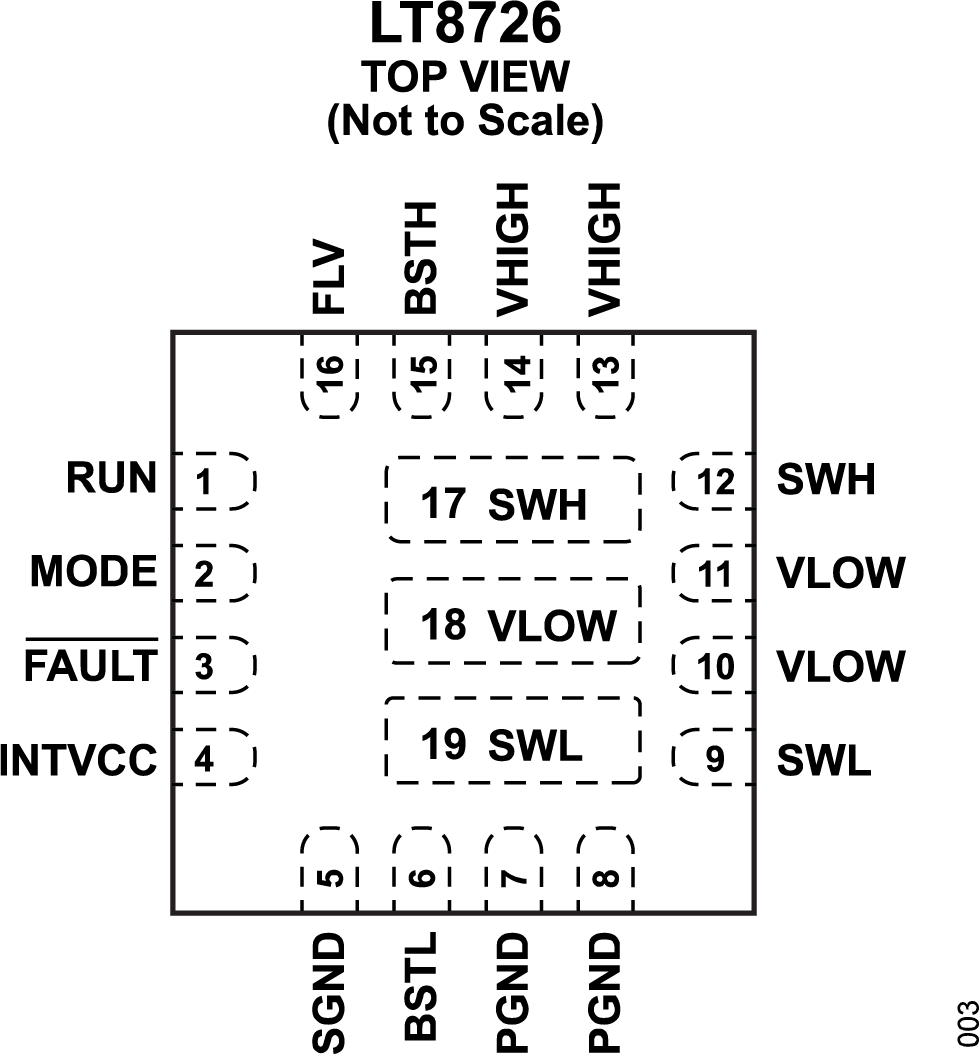

LT7826 Typical Application LT7826 Efficiency LT7826 Pin Configuration LT7826 Chip Illustration
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。


ドキュメント

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存/新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト

評価用キット

eval board
EVAL-LT7826-AZ

高効率の完全統合型17V/8Aスイッチト・キャパシタ・コンバータ

機能と利点

  • 最大VHIGH電圧:17V
  • スタンドアロンの分圧器(2:1)または電圧ダブラ(1:2)
  • 分圧器としての最大出力電流:8A
  • ピーク効率:97%以上
  • ソフト・スタートからの定常動作
  • 突入電流制限と過電流保護
  • 内蔵ブートストラップ・ダイオード

製品詳細

評価用回路EVAL-LT7826-AZは、オープンループ・スイッチト・キャパシタ(インダクタレス)DC/DCコンバータです。入力電圧がVHIGHに接続されている場合は2:1の分圧器として動作し、VLOWに接続されている場合は1:2のダブラとして動作します。EVAL-LT7826-AZは、3.4V~17VのVHIGH範囲および1.7V~8.5VのVLOW範囲で動作します。LT7826のスイッチング周波数は500kHzに固定されています。分圧器としては、最大8Aの負荷電流を供給することができます。

EVAL-LT7826-AZは、LT7826(分圧器、ダブラ、インバータとして設定可能な完全統合型モノリシック・スイッチト・キャパシタ2:1コンバータ)を搭載しています。LT7826は、ブートストラップ・ダイオードを内蔵しており、シャットダウン時の静止電流が4μAと低いのが特長です。バッテリ・システム・アプリケーション、ポータブル家電製品、工業用アプリケーションにおいて、コンパクトでコスト効率の高いソリューションを提供します。

EVAL-LT7826-AZを使用すると、RUNピンの抵抗分圧器を介して、入力電圧のイネーブル閾値および低電圧ロックアウト(UVLO)閾値を設定できます。また、LT7826は保護機能も備えています。過電流状態またはIC過熱状態では、FAULTピンがローにプルダウンされ、スイッチングが停止します。

EVAL-LT7826-AZでは、無負荷または軽負荷でのスタートアップが必要です。入力電圧がボードに印加された後、RUNピンとMODEピンがそれぞれの閾値を超え、INTVCCがUVLO閾値を超えている場合、LT7826はプリバランス・モードに入ります。プリバランス・モードでは、コンデンサは低減された電流とスイッチング周波数で充電されます。プリバランスが終了し、出力電圧が確立されると、全負荷電流を印加できます。

EVAL-LT7826-AZは、他のEVAL-LT7826-AZ回路基板と並列に接続できます。MODEタレットを介してスイッチング同期を行うことにより、周波数チューニングやインターリーブ動作が可能です。2つのLT7826デバイスを並列接続してインターリーブ動作を行う例については、LT7826のデータシートの代表的なアプリケーションのセクションを参照してください。

LT7826は、3mm x 3mm LFCSPパッケージを採用しています。LT7826のデータシートには、この部品の動作およびアプリケーションの詳細が記載されています。評価用回路EVAL-LT7826-AZを適切に使用するため、このユーザ・ガイドと併せてLT7826のデータシートを必ず参照してください。

EVAL-LT7826-AZ
高効率の完全統合型17V/8Aスイッチト・キャパシタ・コンバータ

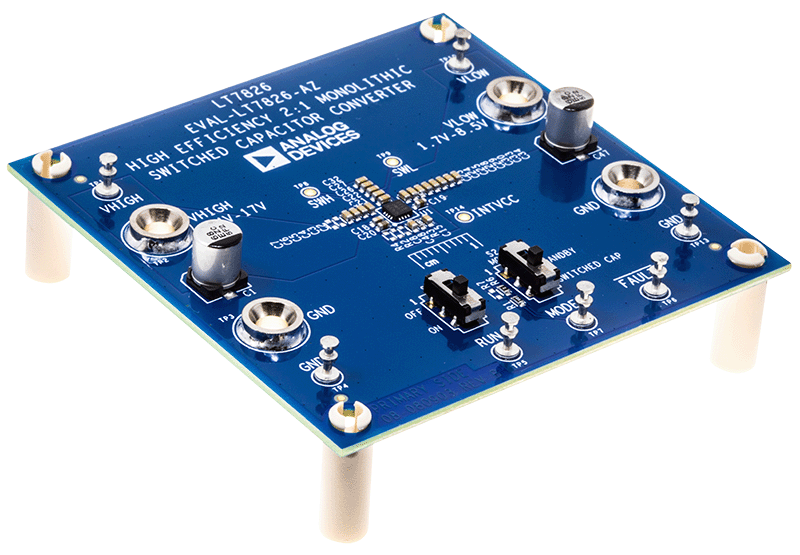

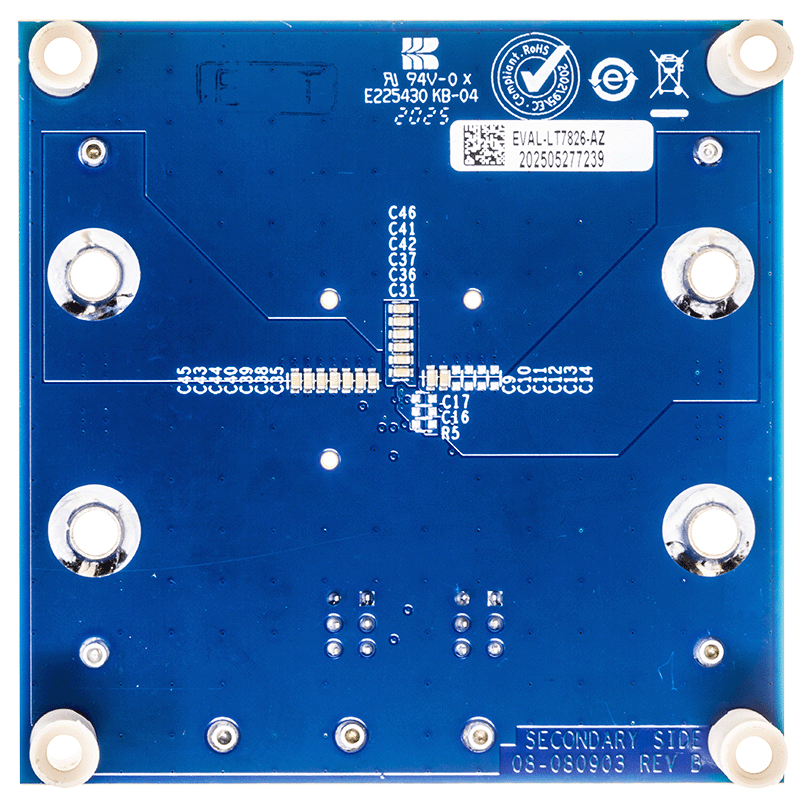

EVAL-LT7826-AZ Board Photo Angle View EVAL-LT7826-AZ Board Photo Top View EVAL-LT7826-AZ Board Photo Bottom View
