製品概要
機能と利点
- 300MHzの-3dB帯域幅
- 20dBの固定利得
- 低歪み：
- 4OIP3が48.5dBm、HD3が–81dBc (20MHz, 2VP-P)
- 低ノイズ：
- NFが12.4 dB、 en = 1.9nV/√Hz (20MHz)
- 差動入出力
- 追加のフィルタ付き出力
- 調整可能な出力同相電圧
- DC結合またはAC結合動作
- 最小限のサポート回路
- 高さ0.75mmの小型16ピン3mm×3mm QFNパッケージ
製品概要
LT6402-20は、DC～300MHzのアプリケーション向けの低歪み、低ノイズ差動アンプ/ADCドライバです。使いやすく設計されており、最小限のサポート回路しか必要としません。シングルエンド入力と差動入力のいずれを使用する場合でも、入力基準ノイズが極めて低く、歪みが低いので、高速12ビットおよび14ビットADCをドライブするための優れたソリューションとなります。通常のフィルタされていない出力（＋OUTと-OUT）に加え、75MHz差動ローパス・フィルタと追加した1組のフィルタ出力（＋OUTFILTERED、-OUTFILTERED）を内蔵しているので、高速ADCをドライブする際の外付けフィルタ部品の数を減らします。出力同相電圧はVOCMピンを介して容易に設定され、多くのアプリケーションにおいて出力トランスまたはAC結合コンデンサが不要です。
LT6402-20は通信用トランシーバ･アプリケーションの厳しい要件を満たすように設計されています。このデバイスは差動ADCドライバ、汎用差動利得ブロックなど、差動ドライブを必要とするアプリケーションに使用できます。LT6402-20は最小DCまでの周波数で機能することが要求されるデータ収集システムで使用可能です。
LT6402-20は5V電源で動作し、消費電流は30mAです。小型の16ピン3mm×3mm QFNパッケージで供給され、-40℃～85℃の温度範囲で動作します。
アプリケーション
- イメージング、通信用の差動ADCドライバ
- 差動ドライバ/レシーバ
- シングルエンドから差動への変換
- 差動からシングルエンドへの変換
- レベル・シフト
- IFサンプリング・レシーバ
- SAWフィルタ･インタフェース/バッファ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

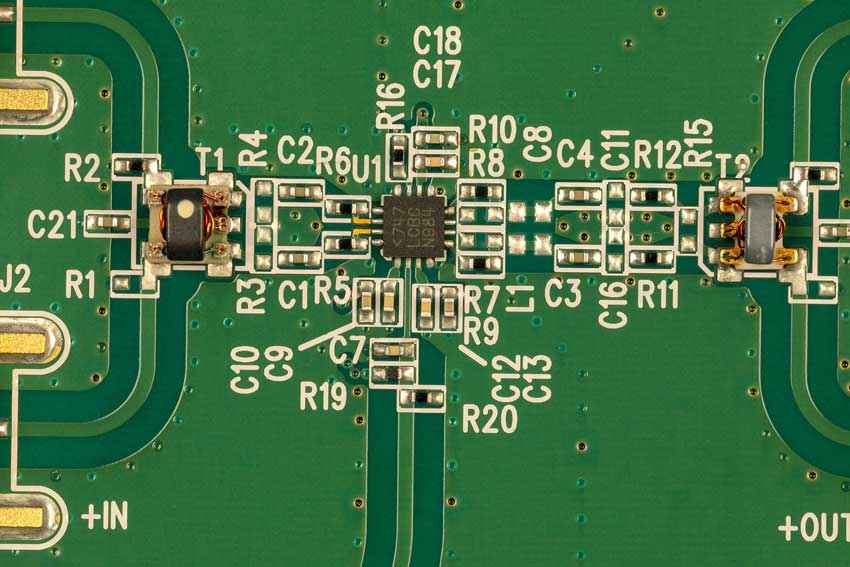

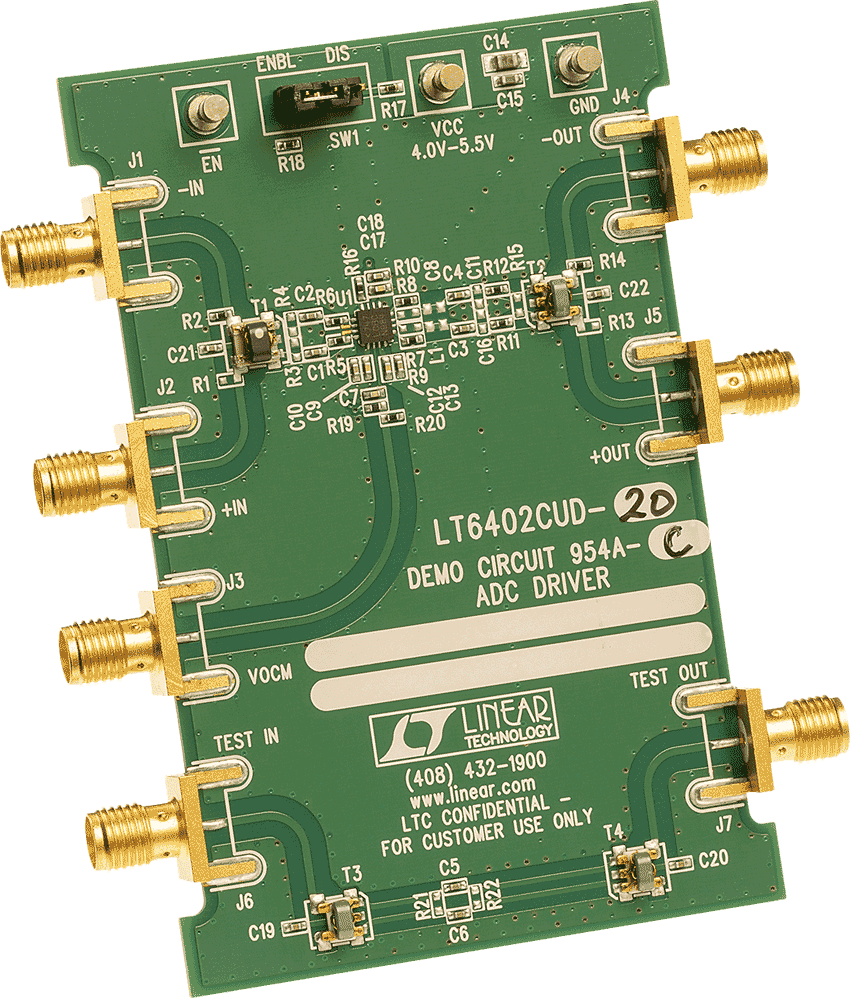

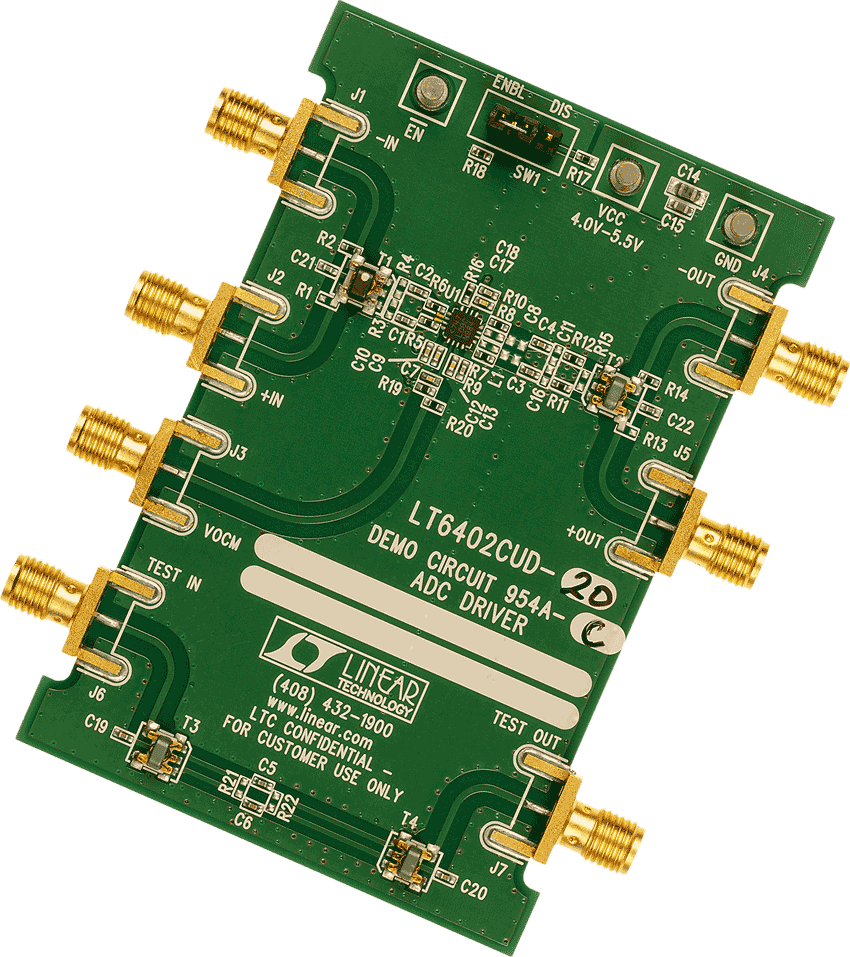

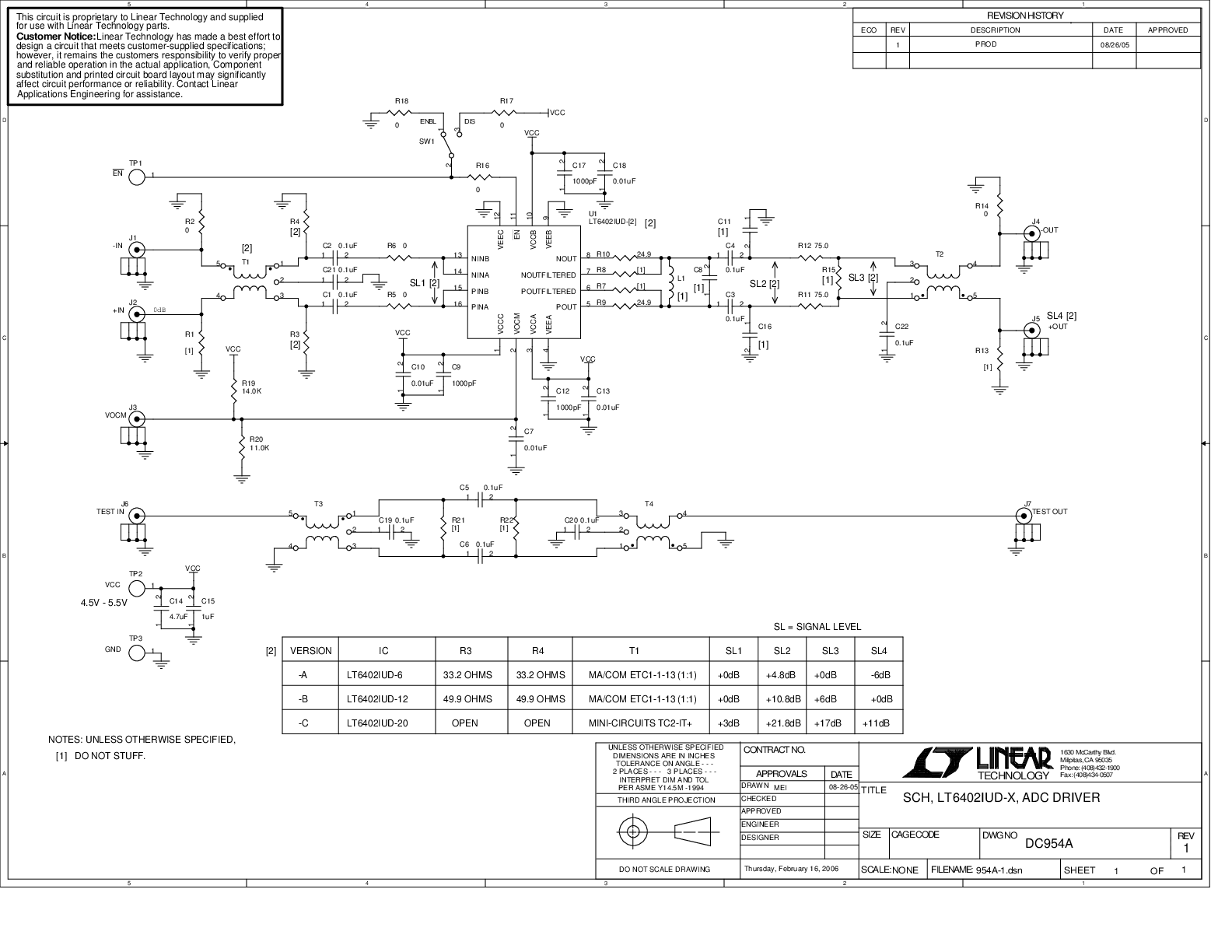

評価キット (1)
参考資料
-
R512 Reliability Data3/26/2018PDF20 K
-
DC954A - Demo Manual9/24/2009PDF200K
-
差動アンプ 高速ADCドライバ11/21/2012PDF687K
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LT6402-12
LT6402-20
LT6402-6
Sys-Parameters
Sys-Parameter Models for Keysight Genesys
Sys-Parameter models contain behavioral parameters, such as P1dB, IP3, gain, noise figure and return loss, which describe nonlinear and linear characteristics of a device.
設計ツール
ADIsimRF
アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。
