製品概要
機能と利点
- 非常に広い、Over-the-Top®入力同相範囲
V-を上回る44V まで（V+と関係なく）
V-を下回る -0.3V まで - 広い電源電圧範囲：2.85V～36V
- 入力オフセット電圧：300μV（最大）
- 利得精度：1%（最大）
- 外付け抵抗で利得を設定可能
- 動作電流：150μA
- スルーレート：2V/μs
- パワーダウン時のセンス入力電流：1nA
- フルスケール出力電流：1mA（最小）
- 動作温度範囲：-40℃～125℃
- 2mm×3mm DFNおよび8ピンMSOPパッケージ
製品概要
LT6105は、非常に広い入力同相範囲を備えたマイクロパワー高精度電流センス･アンプです。LT6105は外付けセンス抵抗の電圧を介して片方向電流をモニタします。入力範囲は負電源電圧（V-）を基準にして-0.3V～44Vです。このため、LT6105 はハイサイドまたはローサイド電流センス・モニタとして動作可能です。また、LT6105 は負電源電圧で電流をモニタできると同時に、フル充電時から消耗時までバッテリを継続してモニタできます。LTC6105の入力は±44V までの差動電圧に耐えることができるので、ヒューズまたはMOSFET スイッチのモニタリングに最適です。
1V/V～100V/V の利得を外付け抵抗で設定可能です。入力同相除去比と電源除去比は100dBを超え、入力オフセット電圧は300μVを下回ります。最小スルーレートが2V/μsなので、予期しない電流の変化に高速応答できます。
LT6105 は2.85V～36V の独立した電源で動作し、消費電流はわずか150μA です。V+がパワーダウンするとき、センス・ピンにバイアスがかからないので、センス電圧に関係なく、モニタされる回路に負荷がかかりません。LT6105は6ピンDFNおよび8ピンMSOPパッケージで供給されます。
アプリケーション
- ハイサイドまたはローサイドの電流センス
- 正または負電源電圧での電流モニタ
- バッテリ･モニタ
- ヒューズ/MOSFETモニタ
- 車載
- パワーマネージメント
- 携帯用テスト/測定システム
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

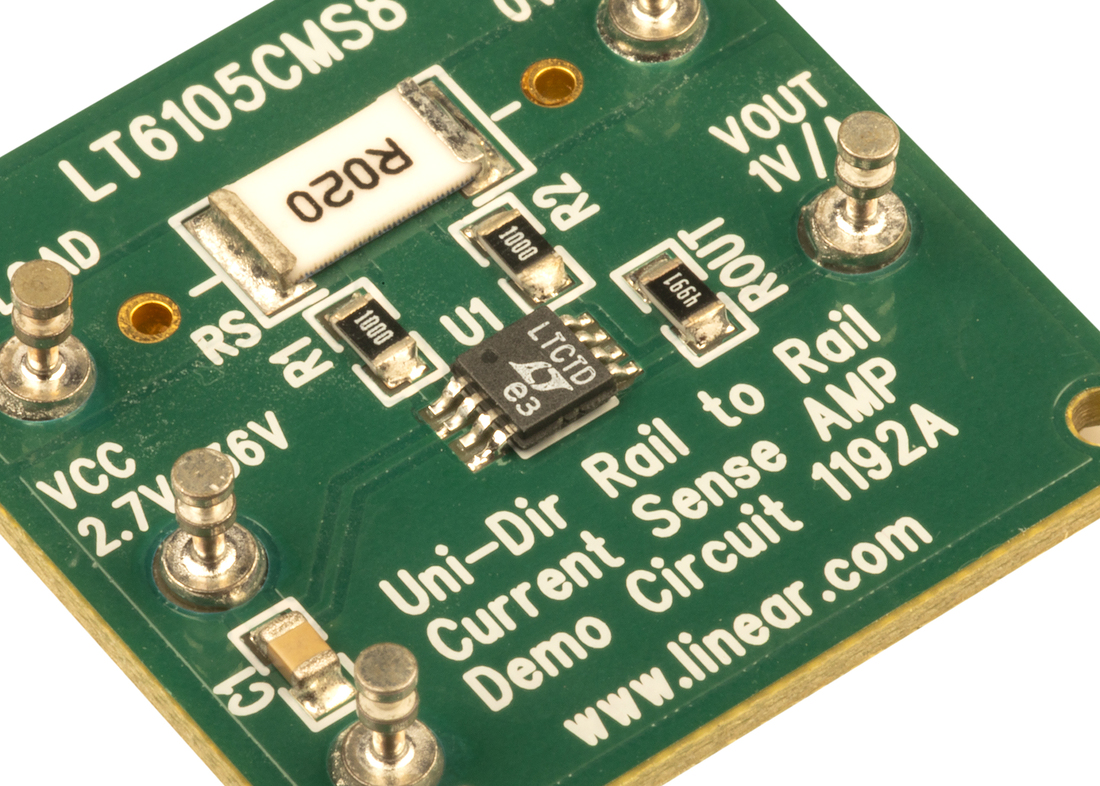

評価キット (1)
参考資料
-
R417 Reliability Data3/26/2018PDF31 K
-

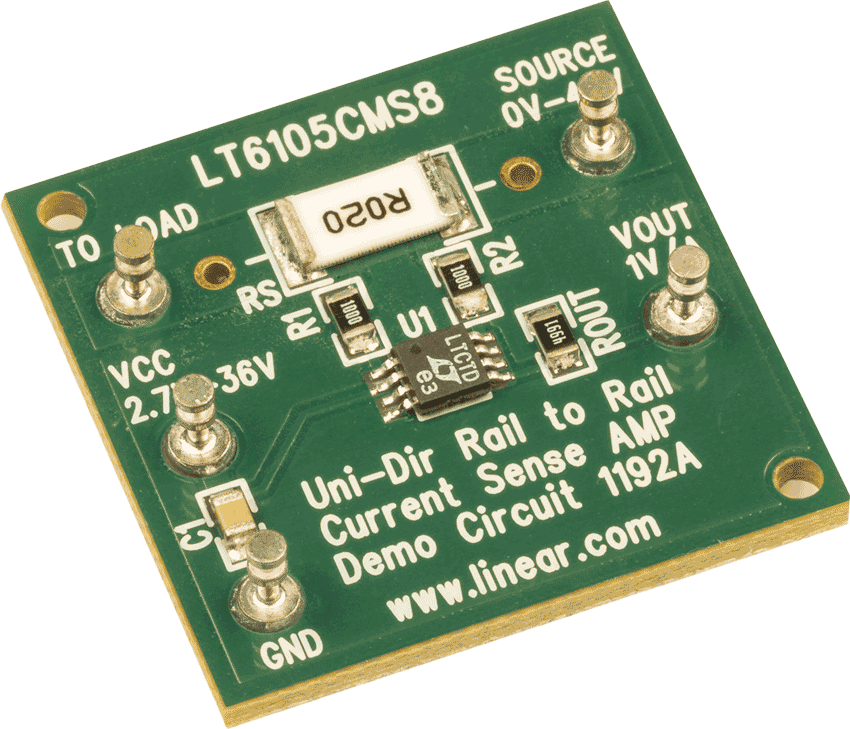

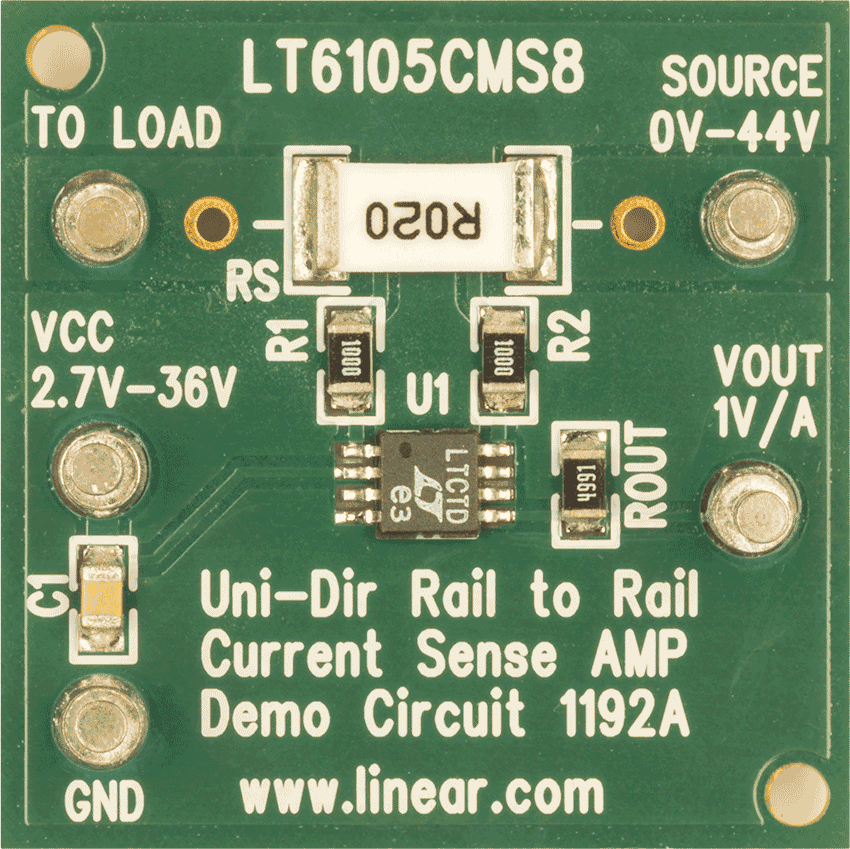

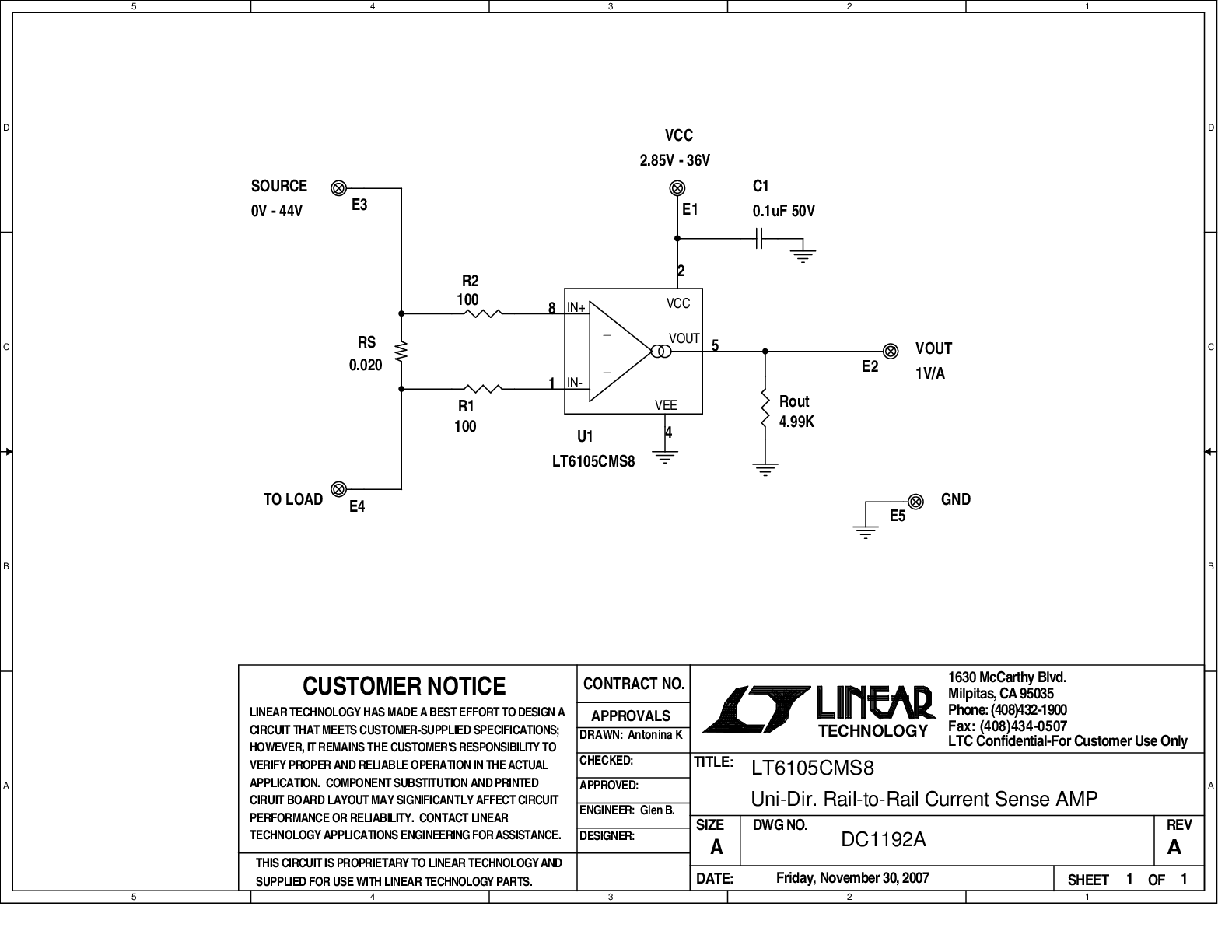

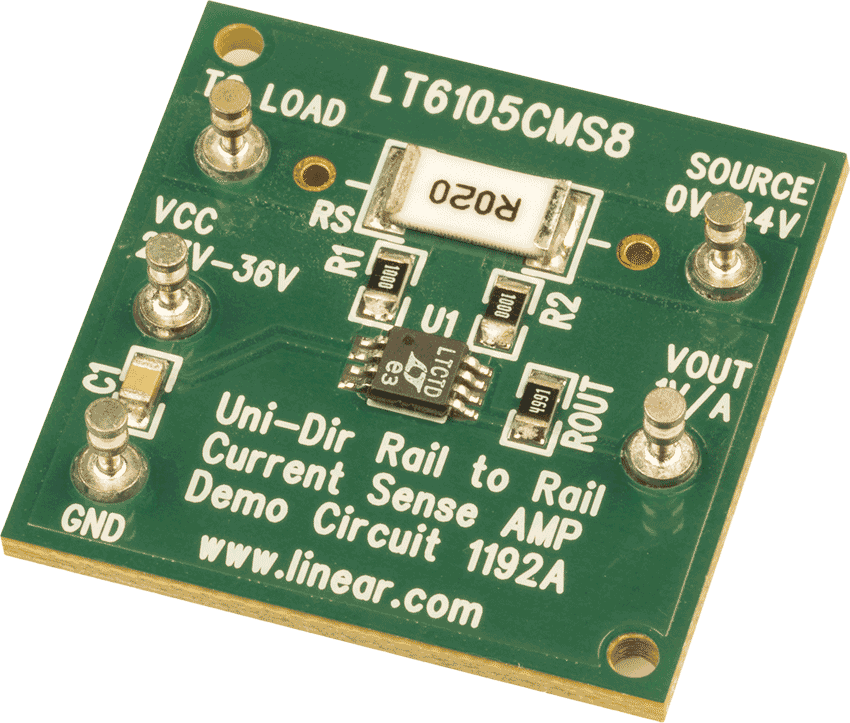

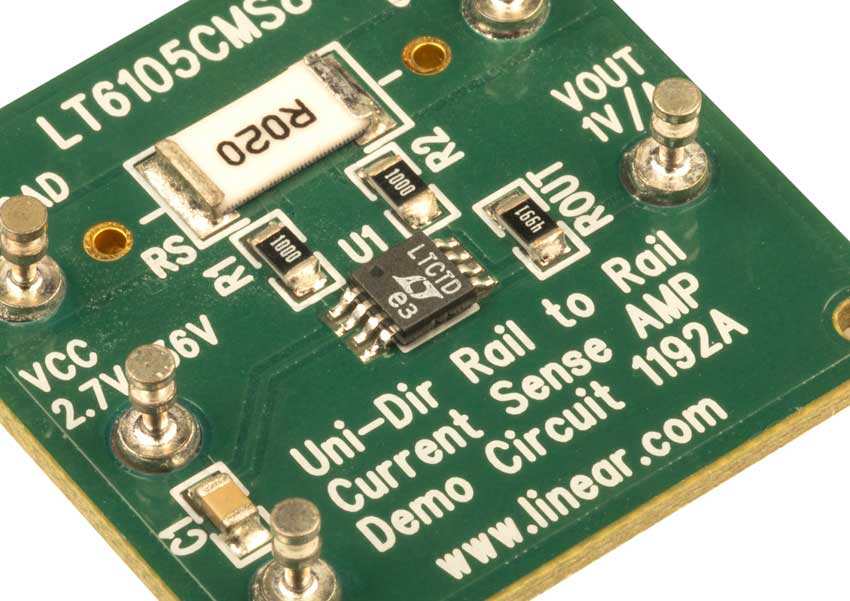

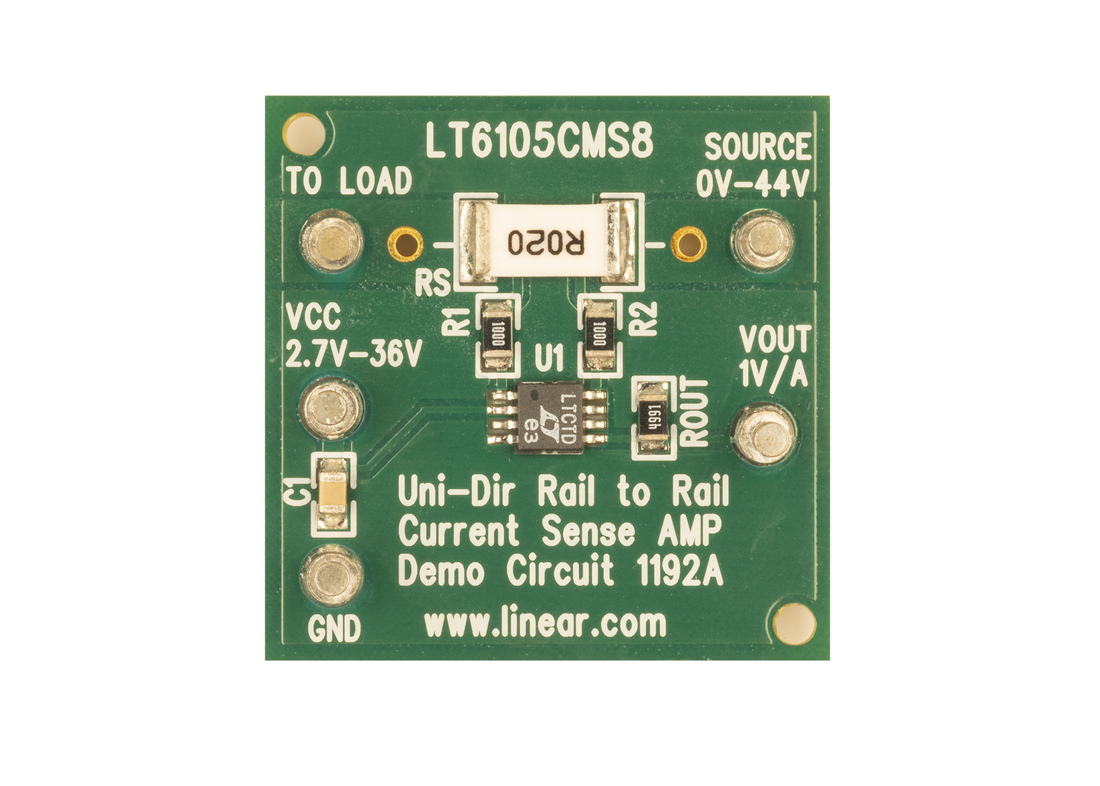

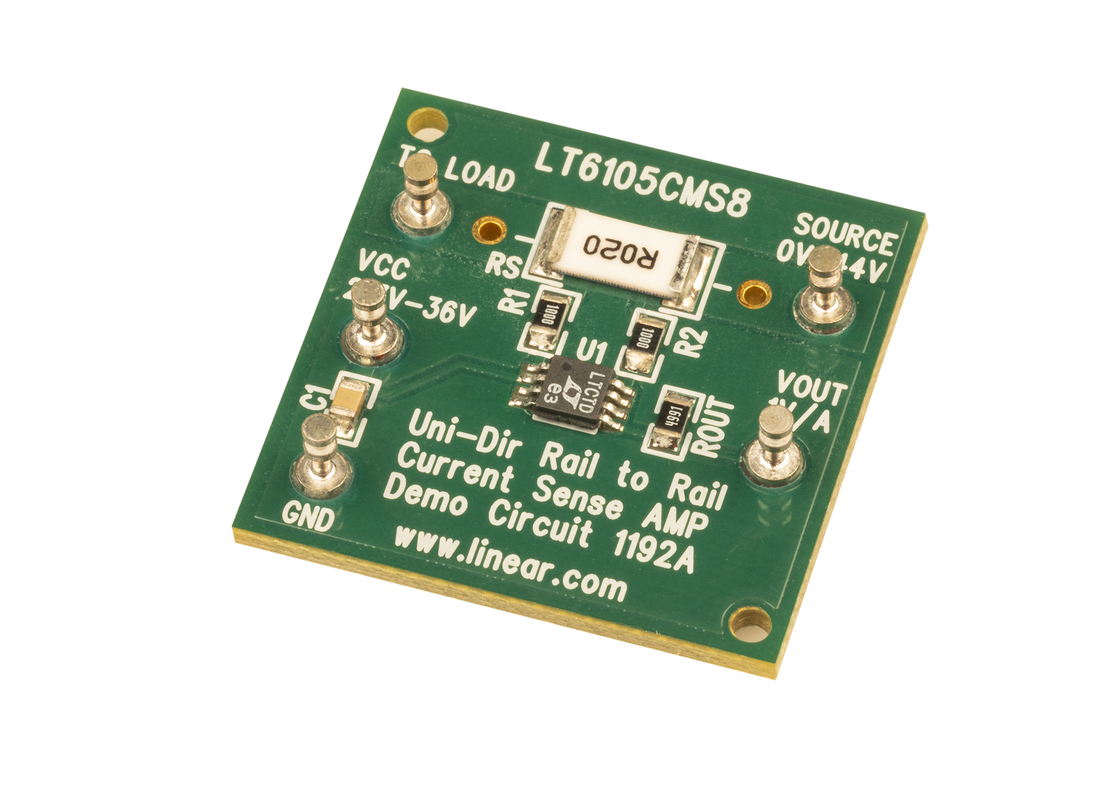

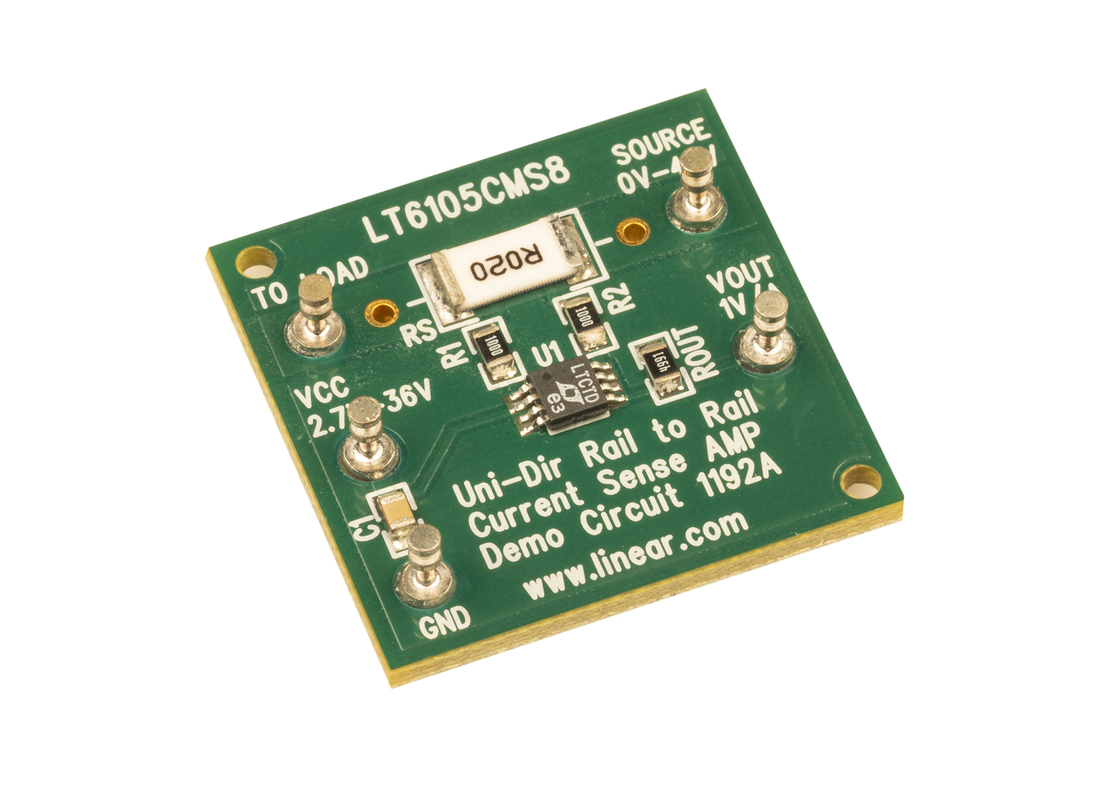

DC1192A - Demo Manual9/24/2009PDF398K
-
