製品概要
機能と利点
- 入力同相範囲:V–~V– + 76V
- レール・トゥ・レールの入力および出力
- 低消費電力:315μA/アンプ
- 動作温度範囲:-55°C~150°C
- VOS:±50μV(最大)
- CMRR、PSRR:126dB
- 50Vまでの逆バッテリ保護
- 利得帯域幅積:3.2MHz
- 5V電源および±15V電源で仕様を規定
- 高い電圧利得:1000V/mV
- 位相反転なし
- 電源シーケンシングの問題なし
- シングル:5ピンSOT-23(ThinSOT™)パッケージ
- デュアル:8ピンMSOP
- クワッド:22ピンDFN (6mm × 3mm)
製品概要
LT6015/LT6016/LT6017は、入力オフセット電圧を50μV未満に調整したシングル/デュアル/クワッドのレール・トゥ・レール入力オペアンプです。これらのアンプは全電圧範囲が3V~50Vの単電源および両電源で動作し、アンプ当たりの電流はわずか315μAです。逆バッテリに対して保護されており、最大50Vの逆電源が印加されてもほとんど電流が流れません。
LT6015/LT6016/LT6017のOver-The-Top®入力段は、過酷な環境でも保護されるように設計されています。入力同相範囲はV–~V+を超える範囲まで広がっています。これらのアンプはV+の値に関係なく、最大でV–より76V高い入力電圧まで動作します。内部の抵抗により、負電源より最大25V低いトランジェント・フォルトから入力が保護されます。LT6015/LT6016/LT6017は最大25mAの負荷を駆動可能で、容量性負荷が最大200pFの場合でもユニティゲインで安定しています。オプションで外付け補償回路を追加することにより、200pFを超えるまで容量性負荷駆動能力を拡張できます。
LT6015は、5ピンSOTパッケージで供給されます。LT6016デュアル・オペアンプは、8ピンMSOPパッケージで供給されます。LT6017は、22ピン・リードレスDFNパッケージで供給されます。
アプリケーション
- 高電位側または低電位側の電流検出
- バッテリ/電源モニタ
- 4mA~20mAのトランスミッタ
- 高電圧のデータ収集
- バッテリ動作/ポータブル機器
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
参考資料
-
R515 Reliability Data3/26/2018PDF35 K
-
DN-1034: マルチプレクサ内蔵 ADC の駆動を容易にする低電力、高精度オペアンプ10/2/2015
-
DN533 - 入力値が離れたときや、パワーダウン時にも高入力インピーダンスを 維持する堅牢な高電圧Over-The-Top オペアンプ12/7/2014PDF175K
-
High Voltage Amplifiers9/10/2013PDF368K
-

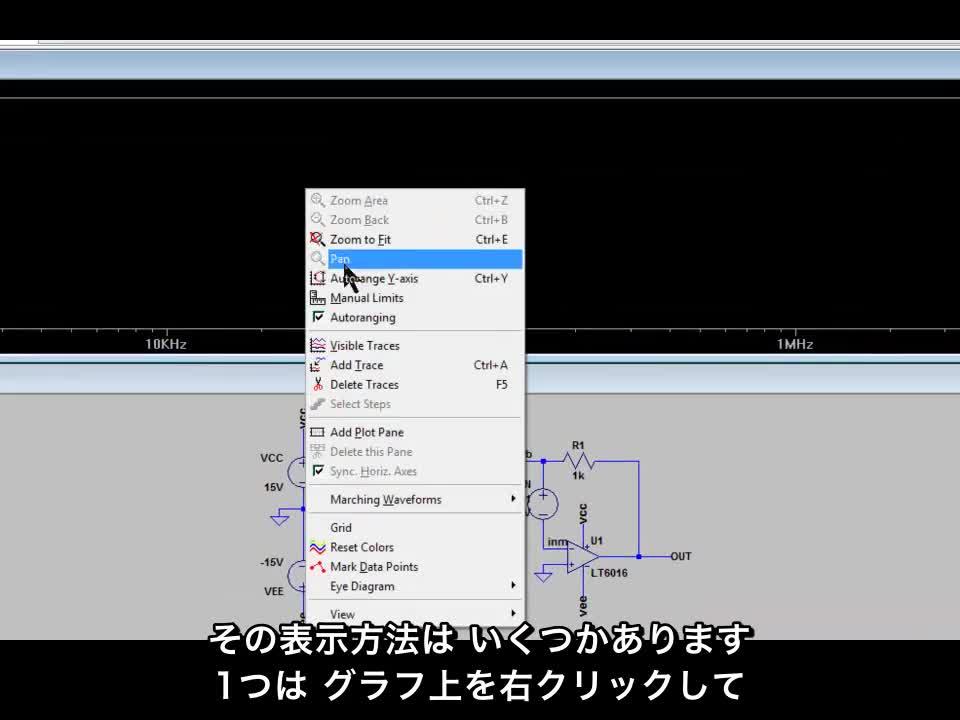

LTspice:オペアンプ回路の安定性11/28/2018
-

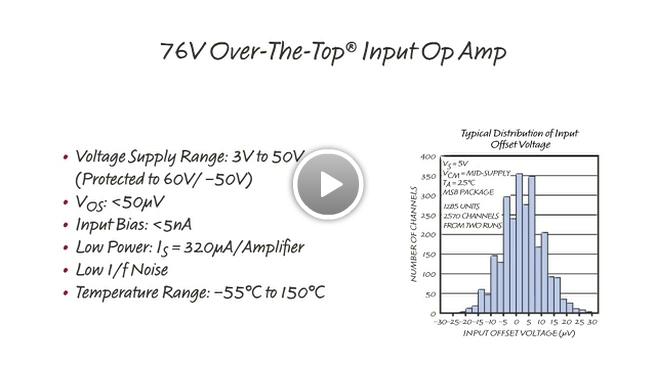

高精度、多様性、保護機能を兼ね備えた76V Over-the-Top®入力オペアンプ10/15/2018
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

LTspiceシュミレータ
下記製品はLTspiceで使用することが出来ます。:
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
製品番号 | 材料宣誓書(MD) | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
---|---|---|---|---|
LT6017HDJC#PBF | 材料宣誓書(MD) | 信頼性データ | 22-Lead DFN (6mm x 3mm w/ EP) | |
LT6017HDJC#TRPBF | 材料宣誓書(MD) | 信頼性データ | 22-Lead DFN (6mm x 3mm w/ EP) | |
LT6017IDJC#PBF | 材料宣誓書(MD) | 信頼性データ | 22-Lead DFN (6mm x 3mm w/ EP) | |
LT6017IDJC#TRPBF | 材料宣誓書(MD) | 信頼性データ | 22-Lead DFN (6mm x 3mm w/ EP) | |
LT6017MPDJC#PBF | 材料宣誓書(MD) | 信頼性データ | 22-Lead DFN (6mm x 3mm w/ EP) | |
LT6017MPDJC#TRPBF | 材料宣誓書(MD) | 信頼性データ | 22-Lead DFN (6mm x 3mm w/ EP) | |
ウェハ・ファブリケーション・データ | R515 Reliability Data |
