LT6016

3.2MHz、0.8V/μs低消費電力のデュアルOver-The-Top高精度オペアンプ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$2.94
機能
  • 入力同相範囲:V~V + 76V
  • レール・トゥ・レールの入力および出力
  • 低消費電力:315μA/アンプ
  • 動作温度範囲:-55°C~150°C
  • VOS:±50μV(最大)
  • CMRR、PSRR:126dB
  • 50Vまでの逆バッテリ保護
  • 利得帯域幅積:3.2MHz
  • 5V電源および±15V電源で仕様を規定
  • 高い電圧利得:1000V/mV
  • 位相反転なし
  • 電源シーケンシングの問題なし
  • シングル:5ピンSOT-23(ThinSOT)パッケージ
  • デュアル:8ピンMSOP
  • クワッド:22ピンDFN (6mm × 3mm)
製品概要
show more Icon

LT6015/LT6016/LT6017は、入力オフセット電圧を50μV未満に調整したシングル/デュアル/クワッドのレール・トゥ・レール入力オペアンプです。これらのアンプは全電圧範囲が3V~50Vの単電源および両電源で動作し、アンプ当たりの電流はわずか315μAです。逆バッテリに対して保護されており、最大50Vの逆電源が印加されてもほとんど電流が流れません。

LT6015/LT6016/LT6017のOver-The-Top®入力段は、過酷な環境でも保護されるように設計されています。入力同相範囲はV~V+を超える範囲まで広がっています。これらのアンプはV+の値に関係なく、最大でVより76V高い入力電圧まで動作します。内部の抵抗により、負電源より最大25V低いトランジェント・フォルトから入力が保護されます。LT6015/LT6016/LT6017は最大25mAの負荷を駆動可能で、容量性負荷が最大200pFの場合でもユニティゲインで安定しています。オプションで外付け補償回路を追加することにより、200pFを超えるまで容量性負荷駆動能力を拡張できます。

LT6015は、5ピンSOTパッケージで供給されます。LT6016デュアル・オペアンプは、8ピンMSOPパッケージで供給されます。LT6017は、22ピン・リードレスDFNパッケージで供給されます。


アプリケーション

  • 高電位側または低電位側の電流検出
  • バッテリ/電源モニタ
  • 4mA~20mAのトランスミッタ
  • 高電圧のデータ収集
  • バッテリ動作/ポータブル機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$2.94

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT6016HMS8#PBF
  • HTML
  • HTML
LT6016HMS8#TRPBF
  • HTML
  • HTML
LT6016IMS8#PBF
  • HTML
  • HTML
LT6016IMS8#TRPBF
  • HTML
  • HTML
LT6016MPMS8#PBF
  • HTML
  • HTML
LT6016MPMS8#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

10 11, 2022

- 22_0244

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LT6016HMS8#PBF

製造中

LT6016HMS8#TRPBF

製造中

LT6016IMS8#PBF

製造中

LT6016IMS8#TRPBF

製造中

LT6016MPMS8#PBF

製造中

LT6016MPMS8#TRPBF

製造中

4 18, 2022

- 22_0050

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

2 3, 2020

- 20_0128

Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC

LT6016HMS8#PBF

製造中

LT6016HMS8#TRPBF

製造中

LT6016IMS8#PBF

製造中

LT6016IMS8#TRPBF

製造中

LT6016MPMS8#PBF

製造中

LT6016MPMS8#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

10 11, 2022

- 22_0244

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LT6016HMS8#PBF

製造中

LT6016HMS8#TRPBF

製造中

LT6016IMS8#PBF

製造中

LT6016IMS8#TRPBF

製造中

LT6016MPMS8#PBF

製造中

LT6016MPMS8#TRPBF

製造中

4 18, 2022

- 22_0050

arrow down

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

2 3, 2020

- 20_0128

arrow down

Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC

LT6016HMS8#PBF

製造中

LT6016HMS8#TRPBF

製造中

LT6016IMS8#PBF

製造中

LT6016IMS8#TRPBF

製造中

LT6016MPMS8#PBF

製造中

LT6016MPMS8#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

AD-M2KPWR-EBZ

ADALM2000 Power Booster Board

zoom

AD-M2KPWR-EBZ

ADALM2000 Power Booster Board

ADALM2000 Power Booster Board

機能と利点

  • ADALM2000 compatible
  • USB Type-C powered
  • Provides two outputs with increased current sourcing capabilities

製品の詳細

The AD-M2KPWR-EBZ is an ADALM2000 add-on board which increases the output current capability up to 700mA. This board can be also used as a standalone benchtop power supply with positive and negative outputs.

The AD-M2KPWR-EBZ is a USB Type C powered board capable to increase the output current of ADALM2000’s power supplies.

Inputs:

  1. USB type C:  4 – 18 V (validated with RPI USB-C power supply - not provided in the kit), 20W (power supply permitting)
  2. External (screw terminal connector): 4.5–18V; 20W (power supply permitting)



Switching between the inputs is done with a jumper.

Outputs: (2 control modes)

  1. Two variable power supplies that track M2K user supplies:
    1. 0V to 5V (400mA in USB power mode)
    2. –5V to 0V (400mA in USB power mode)
  2. Two variable power supplies, controlled from a potentiometer
    1. 1.5V to 15V (up to 700mA if powered with 18V)
    2. –15V to –1.5V (up to 700mA if powered with 18V)



APPLICATIONS

  • General-purpose electronic systems
  • Educational applications
  • Automated test equipment
reference details image

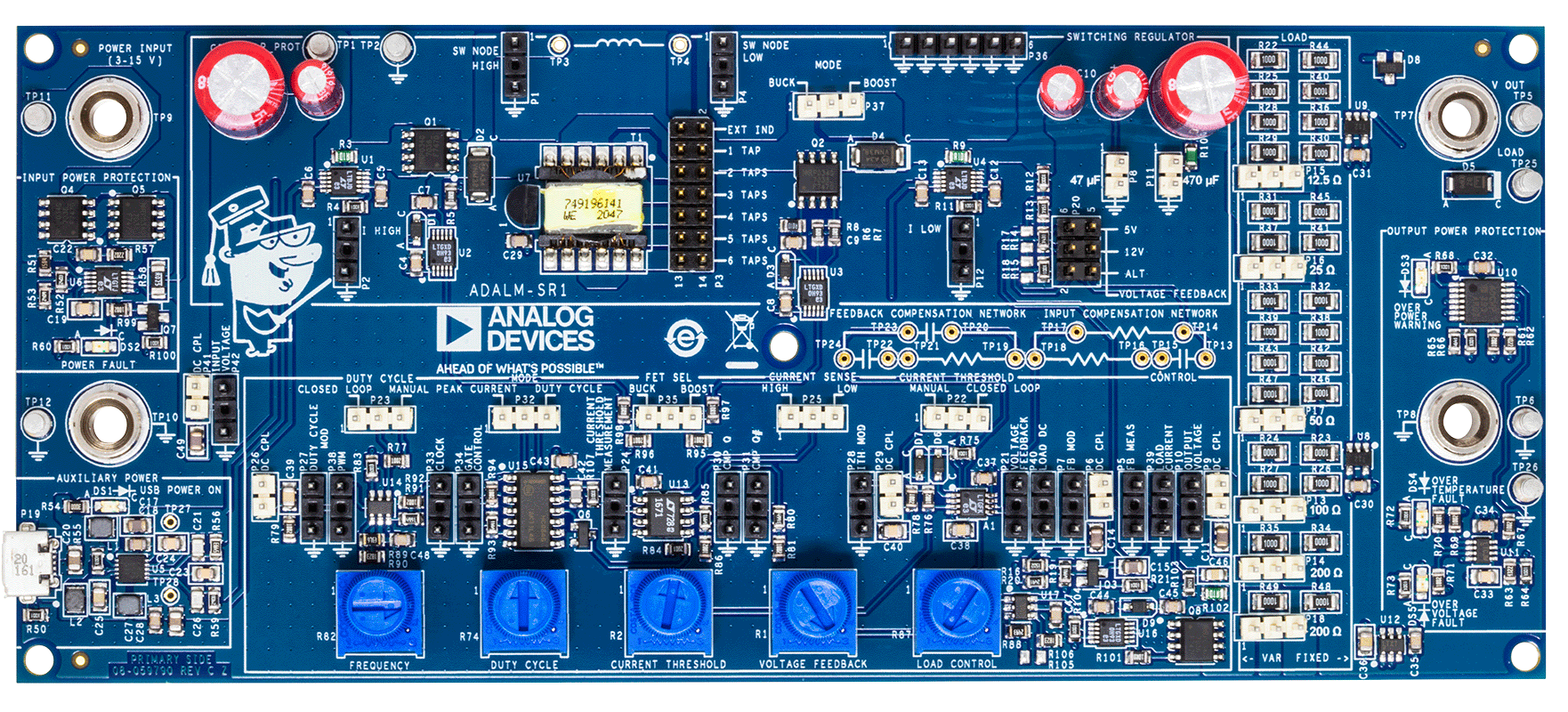

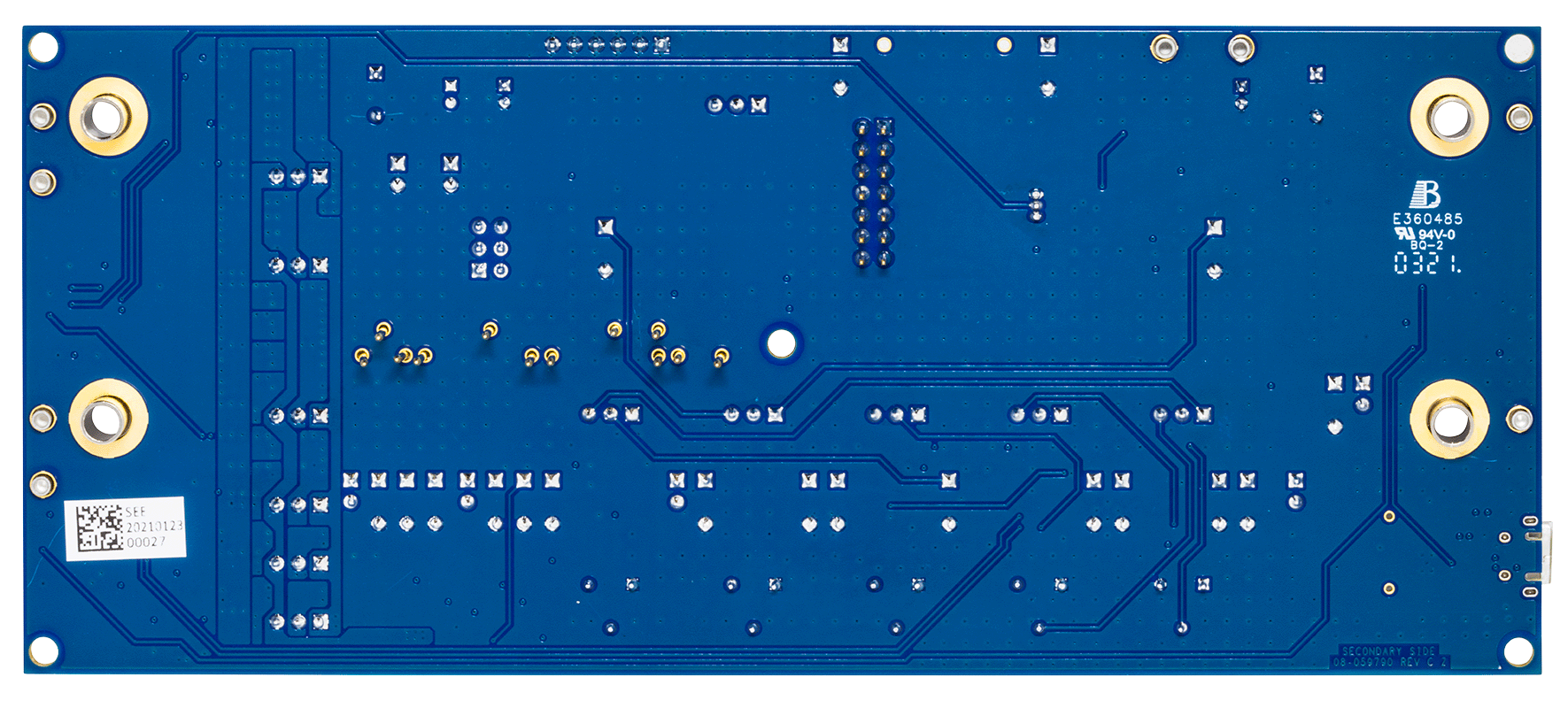

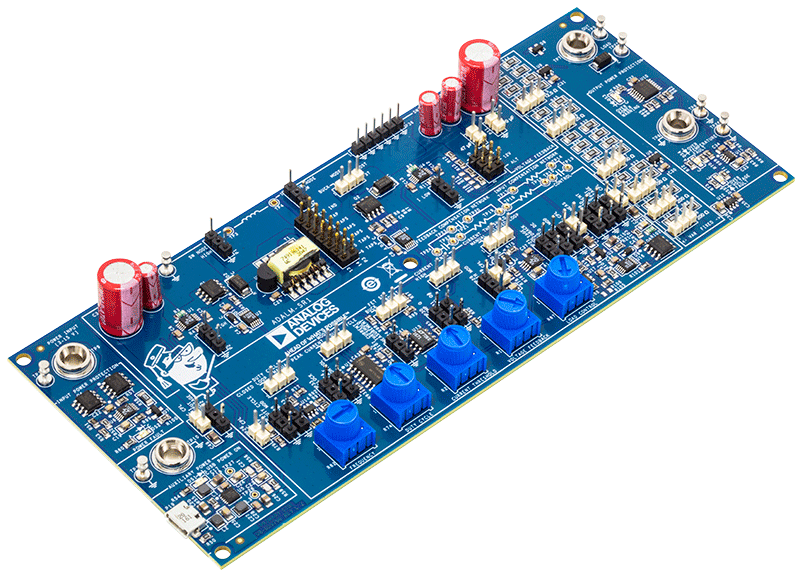

ADALM-SR1

スイッチング・レギュレータ・アクティブ・ラーニング・モジュール

zoom

ADALM-SR1

スイッチング・レギュレータ・アクティブ・ラーニング・モジュール

スイッチング・レギュレータ・アクティブ・ラーニング・モジュール

機能と利点

  • 昇降圧電源コンバータに関するアクティブ・ラーニング・ラボのコンパニオン・モジュール
  • 昇降圧コンバータに関する重要な概念を解説:
    • 連続/非連続導通モード
    • オープンループ動作
    • 電圧モードの制御
    • 電流モードの制御
  • 個別に調整可能なパラメータ:周波数、デューティ・サイクル、電圧/電流モード
  • オンボードの電流検出アンプと調整可能な負荷により装置条件を最小限に抑えます。

製品の詳細

ADALM-SR1(アナログ・デバイセズ・アクティブ・ラーニング・モジュール、スイッチング・レギュレータ)ボードは、以下の昇降圧レギュレータに関する複数のスイッチング・レギュレータ演習を提供するコンパニオン・モジュールです。

  • 昇降圧コンバータ要素とオープンループ動作
  • 降圧コンバータ:クローズドループ動作
  • 昇圧コンバータ:クローズドループ動作

この演習に必要な回路は複雑で、ブレッドボードで構成可能な範囲を超えています。このため、ADALM-SR1は、パワー・エレクトロニクスを使用した実験向けの柔軟性の高いプラットフォームとして設計されています。オンボードの電流検出アンプ、調整可能な電子負荷、および帰還信号インジェクション回路があるため、高額な装置は不要です— 追加で必要な装置は以下のみです。

  • 5V USBアダプタ
  • 基本的な電源。入力電源(0~12V、2A)用の調整可能なもの
  • マルチメータ
  • ADALM2000または基本的なオシロスコープ(トリガできる2チャンネル、>10MHzの帯域幅)
