機能と利点

  • すべての利得で1GHzの帯域幅
  • OIP3:48dBm(200MHz、50Ωで2VP-P、ROUT=100Ω)
  • IMD3:-88dBc(200MHz、50Ωで2VP-P、ROUT=100Ω)
  • 入力換算ノイズ(RTI):1.4nV√Hz
  • 出力P1dB:20dBm(70MHz、ROUT=130Ω)
  • 利得範囲:2dB~18dB(ROUT=50Ω)
  • 利得ステップ・サイズ:0.125dB
  • グループ遅延のばらつき:30ps
  • 高速な利得セトリング:5ns
  • 高速なオーバードライブ回復:5ns
  • 逆絶縁:-80dB

製品概要

LT5554は、利得制御範囲が16dB、7ビット・デジタル制御のプログラマブル・ゲイン・(PG)アンプです。このデバイスは50Ω入力可変減衰器とその後段に接続された高直線性可変トランスコンダクタンス・アンプで構成されています。入力減衰器の4dBの粗いステップは2ビットのデジタル制御(PG5、PG6)によって設定され、トランスコンダクタンス・アンプの0.125dBの細かいステップは、3.875dBの利得制御範囲で5ビット・デジタル制御(PG0~PG4)によって設定されます。LT5554の利得制御入力(PGx)とSTROBE入力は、TTLまたはECLドライバに直接結合できます。7つのパラレル利得制御入力のタイムスキューは、STROBE入力の正方向の遷移を使用することによって除去できます。

内部出力抵抗RO=400Ωによりオープン出力時の全体利得は最大36dBに制限されます。オープン出力コレクタの内部回路により、LT5554は(外付けSAWフィルタなどの)あらゆる負荷状態において無条件に安定可能で、300MHzで-80dBの逆絶縁を実現します。

LT5554はオーバードライブ時に内部で保護され、電源レギュレータを内蔵しています。

0.125dBのステップ分解能と5nsのセトリング時間を特長とするLT5554は、連続的な利得制御を必要とするアプリケーションに適しています。


アプリケーション

  • 差動ADCドライバ
  • IFサンプリング・レシーバ
  • VGA IFパワーアンプ
  • 50Ωドライバ
  • 計測

製品カテゴリ

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

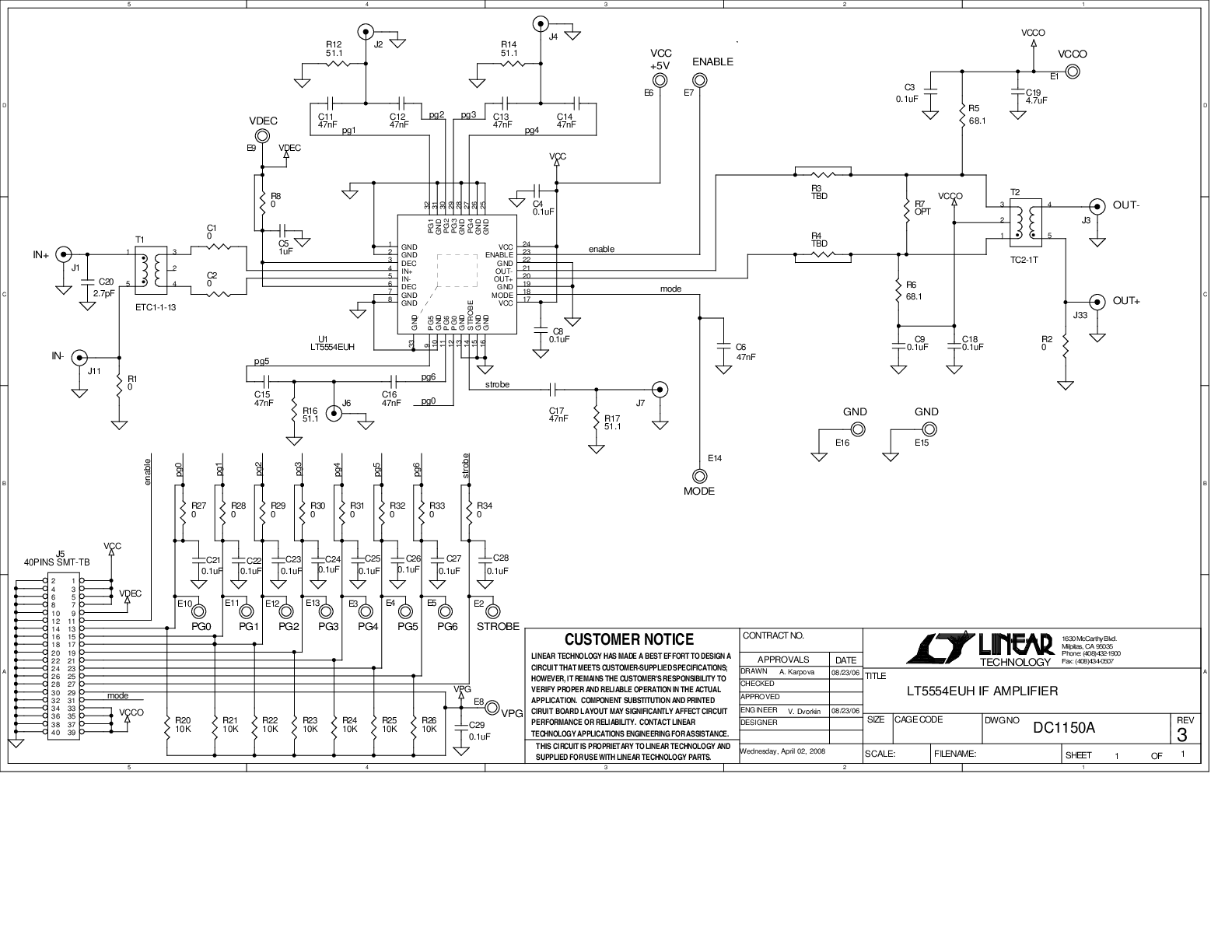

評価キット (1)
