LT4423

新規設計に推奨

28V、2Aの理想ダイオードおよび負荷スイッチ

データシート (Rev. 0) 製品セレクション・テーブル
製品モデル
1
1Ku当たりの価格
最低価格：$1.99
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 200mΩの電力パス内蔵
  • 広い動作電圧範囲：1.9V～28V
  • 逆電流保護
  • 負荷スイッチ機能
  • 10µAの小自己消費電流
  • 負荷ステップに対し3µsの高速応答
  • 500nAの小オフ状態電流
  • ダイオードORアプリケーションでのスムーズな切替え
  • 過熱保護機能内蔵
  • 10ピン（3mm × 2mm × 0.75mm）LDFNパッケージ
LT4423
28V、2Aの理想ダイオードおよび負荷スイッチ
LT4423 Pin Configuration LT4423 Simplified Application Diagram
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

評価用設計ファイル 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-LT4423-AZ

28V, 2A Ideal Diode & Switch Load

今すぐ購入 詳細を表示

製品詳細

The EVAL-LT4423-AZ evaluation circuit showcases the LT4423, an ideal diode with integrated back to back P-channel MOSFETs and a load switch designed to minimize power dissipation by regulating a 15mV forward voltage when enabled. Its fast OUT to IN reverse bias detection minimizes reverse current to prevent unwanted charging of the input source. The integrated thermal detection offers additional protection against over thermal conditions by disabling the power path.

The board features two independent LT4423 ideal diodes and load switches that share a common ground and operate over a 1.9V to 28V range.

Use the SHDN input to turn on and off power to the load. In shutdown mode, the LT4423 exhibits less than 500nA (typical) quiescent current to extend battery life. Design files for this circuit board are available.
EVAL-LT4423-AZ
28V, 2A Ideal Diode & Switch Load

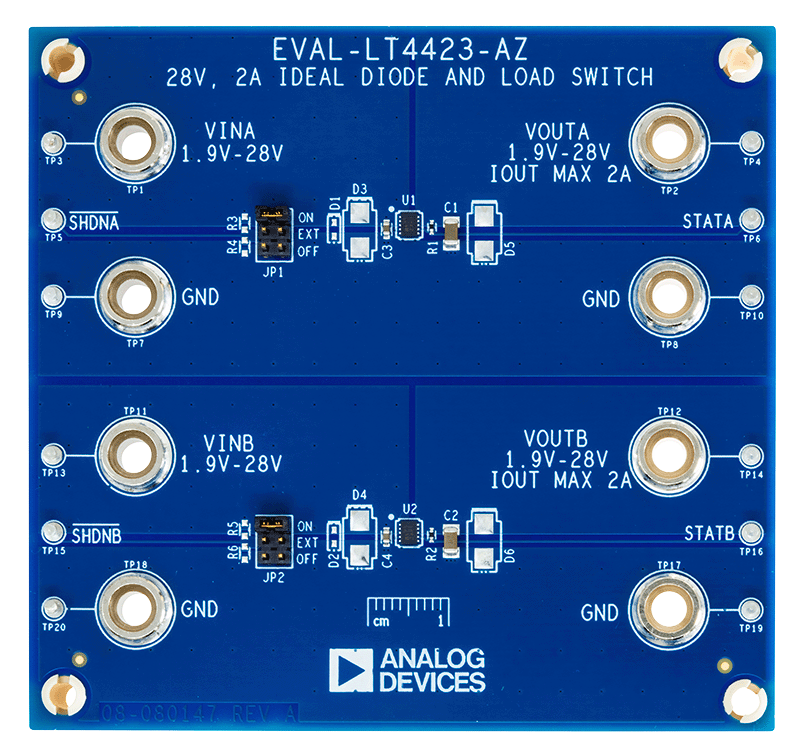

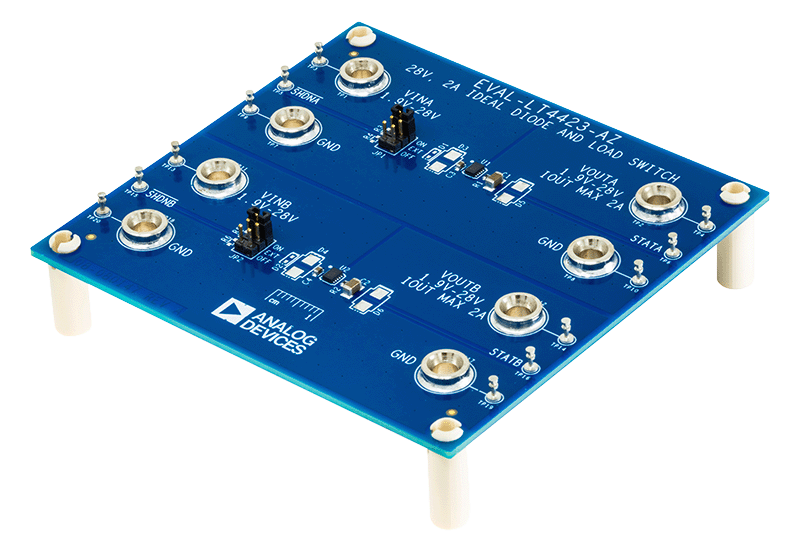

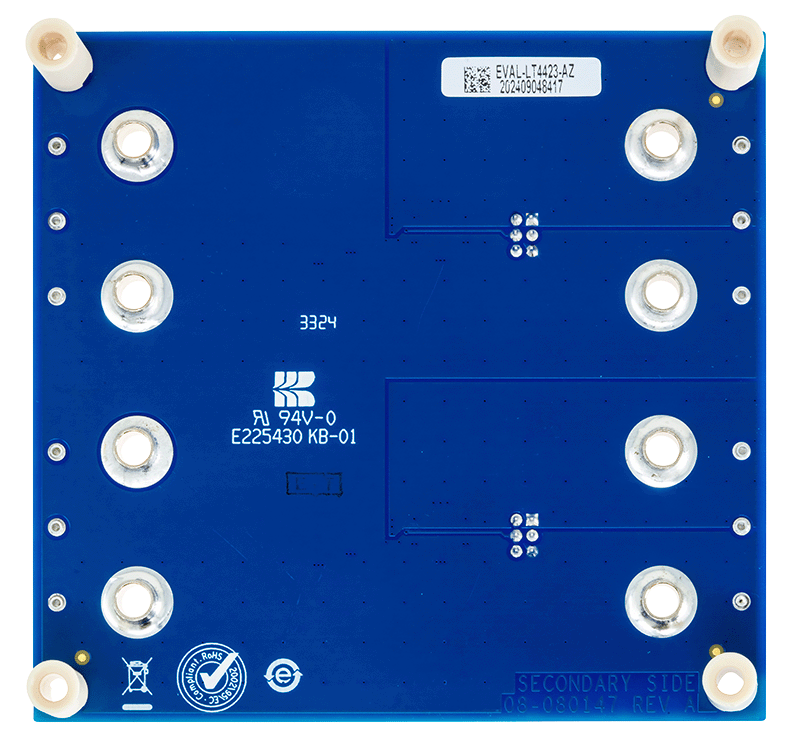

EVAL-LT4423-AZ Board Photo Angle View EVAL-LT4423-AZ Board Photo Top View EVAL-LT4423-AZ Board Photo Bottom View
