製品概要

機能と利点

  • 多重化電源用OR結合ダイオードの低損失代替用途
  • 大電流容量向けの外付けNチャネルMOSFET
  • MOSFETのゲートドライブ用内蔵昇圧レギュレータ電源
  • 広い入力範囲:1.2V~18V
  • 高速スイッチングMOSFETのゲート・コントロール
  • 入力の低電圧と過電圧の検出
  • 監視用のSTATUS出力とFAULT出力
  • 内蔵MOSFETゲート・クランプ
  • 10 ピンMSOPで供給

製品概要

LT4351は外付けのシングルまたはバック・トゥ・バックのNチャネルMOSFETを使って理想に近いダイオードを実現します。この理想的ダイオード機能により、複数の電源を低損失でOR結合することができます。複数の電源を簡単にOR結合して、電源電圧や効率にほとんど影響を与えずにシステム全体の電力を増やし、信頼性を高めることができます。異種電源を効率的にOR結合することもできます。

このデバイスは負荷を基準にして入力電源を監視し、入力電源の方が高いとMOSFETをオンします。MOSFETのRDS(ON)が十分小さいと、LT4351はMOSFET両端の電圧を15mVに制御します。STATUSピンはMOSFETがオン状態であることを示します。

内蔵されている昇圧レギュレータはMOSFETのゲート・ドライブ電圧を発生します。動作電圧が低いので、わずか1.2Vの電源をOR結合することができます。

LT4351は低電圧状態または過電圧状態のあいだ電力経路をディスエーブルします。これらの電圧はUVピンとOVピンの抵抗分割器によって設定されます。低電圧スレッショルドはユーザがプログラム可能なヒステリシスをもちます。過電圧検出はフィルタ処理されて、トリガの誤動作を減らします。

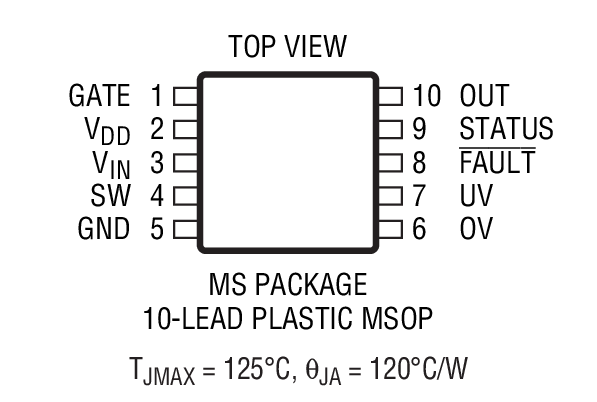

LT4351は10ピンのMSOPパッケージで供給されます。


アプリケーション

  • 並列電源
  • 無停電電源装置
  • 高信頼性システム

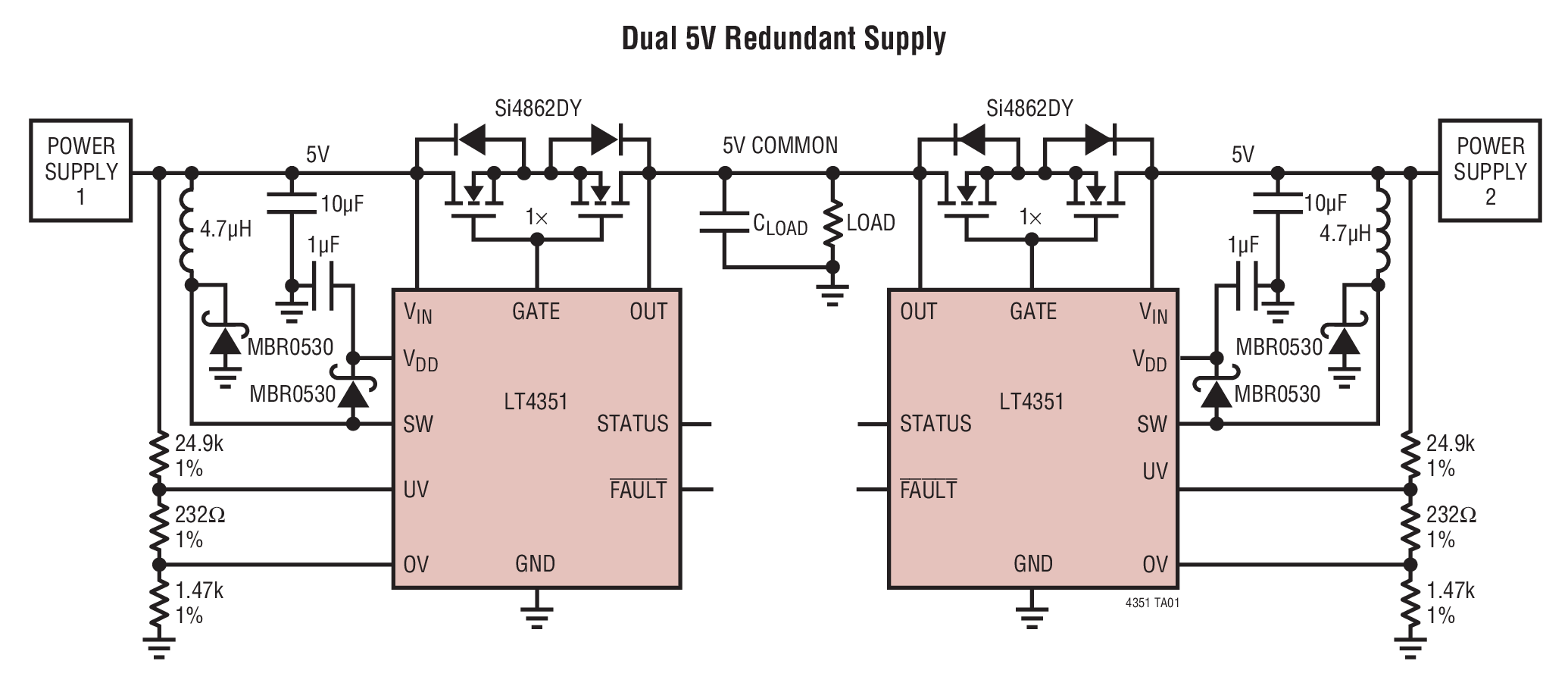

  • N+1冗長電源
