LT3999

デューティ・サイクルを制御できる低ノイズ、1A、1MHzプッシュプルDC/DCドライバ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 12
1Ku当たりの価格 最低価格:$3.31
特長
  • 広い入力動作範囲:2.7V~36V
  • プログラム可能な電流制限機能を備えたデュアル1Aスイッチ
  • プログラム可能なスイッチング周波数:50kHz~1MHz
  • 周波数同期:最大1MHz
  • デューティ・サイクル制御を使用したΔVIN補償
  • 低ノイズの回路構成
  • プログラム可能な入力過電圧および低電圧ロックアウト
  • 相互導通防止回路
  • プログラム可能なソフトスタート
  • 低シャットダウン電流:<1μA
  • 10ピンMSOPおよびDFNパッケージ
製品概要
show more Icon

LT®3999は、ソリューション実装面積の小さい、絶縁された電力を供給するモノリシック、高電圧、高周波数のDC/DCトランス・ドライバです。

LT3999には、位相のずれを切り替える1A電流制限パワー・スイッチが2つあります。デューティ・サイクルをプログラムして出力電圧を調整できます。スイッチング周波数のプログラム範囲は最大1MHzであり、外部クロックに同期させてスイッチャの高調波をより高精度に配置できます。入力動作範囲は、高精度の低電圧および過電圧ロックアウトを使用して設定します。シャットダウン時には電源電流が1μA未満に減少します。RC時定数がユーザ定義なので、起動時の突入電流を制限することにより、調整可能なソフトスタート機能が得られます。

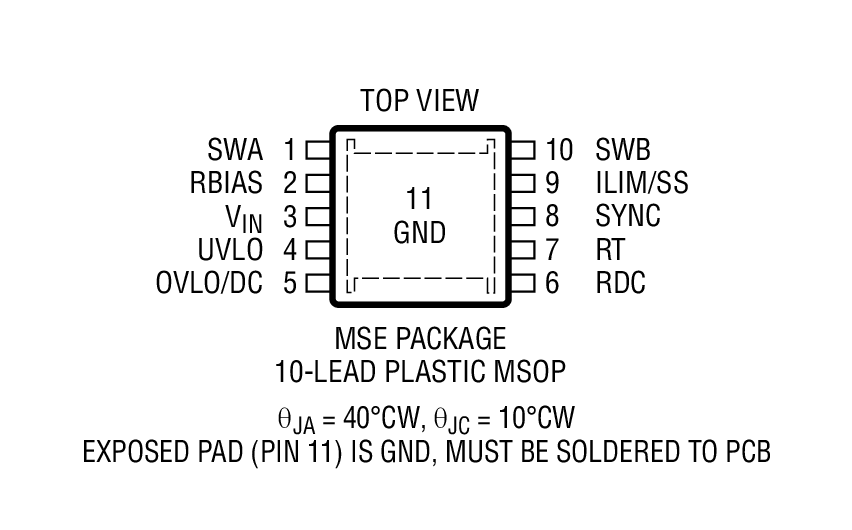

LT3999は、露出パッドを備えた10ピンMSOPパッケージおよび3mm × 3mm DFNパッケージで供給されます。


Applications
  • 低ノイズの絶縁型電源
  • 医療機器および安全装置
  • 分散型電源
  • 複数出力電源
  • 正負反転電源
  • データ収集時の耐ノイズ性確保、RS232およびRS485

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 12
1Ku当たりの価格 最低価格:$3.31

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT3999EDD#PBF
  • HTML
  • HTML
LT3999EDD#TRPBF
  • HTML
  • HTML
LT3999EMSE#PBF
  • HTML
  • HTML
LT3999EMSE#TRPBF
  • HTML
  • HTML
LT3999HMSE#PBF
  • HTML
  • HTML
LT3999HMSE#TRPBF
  • HTML
  • HTML
LT3999IDD#PBF
  • HTML
  • HTML
LT3999IDD#TRPBF
  • HTML
  • HTML
LT3999IMSE#PBF
  • HTML
  • HTML
LT3999IMSE#TRPBF
  • HTML
  • HTML
LT3999MPMSE#PBF
  • HTML
  • HTML
LT3999MPMSE#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

2 4, 2020

- 20_0130

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LT3999EMSE#PBF

製造中

LT3999EMSE#TRPBF

製造中

LT3999HMSE#PBF

製造中

LT3999HMSE#TRPBF

製造中

LT3999IMSE#PBF

製造中

LT3999IMSE#TRPBF

製造中

LT3999MPMSE#PBF

製造中

LT3999MPMSE#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

2 4, 2020

- 20_0130

arrow down

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LT3999EMSE#PBF

製造中

LT3999EMSE#TRPBF

製造中

LT3999HMSE#PBF

製造中

LT3999HMSE#TRPBF

製造中

LT3999IMSE#PBF

製造中

LT3999IMSE#TRPBF

製造中

LT3999MPMSE#PBF

製造中

LT3999MPMSE#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

評価用キット 3

reference details image

EVAL-MICROSEMI-SIC-MODULE

MICROSEMI-SIC-MODULE Evaluation Board

zoom

EVAL-MICROSEMI-SIC-MODULE

MICROSEMI-SIC-MODULE Evaluation Board

MICROSEMI-SIC-MODULE Evaluation Board

機能と利点

  • Half Bridge Topology
  • 1200V, 50A, 200kHz
  •  >100kV/us CMTI
  • 4 layers PCB
  • 12V VIN supply
  • Independent High Side and Low Side PWM inputs (Single control with 70ns deadtime for testing)
  • 1 LT3999 + 1 ADuM4135 for both High Side and Low Side
  •  Full tested ‘Desat protection’
  •  Low inductive and high current terminals for V+, V- and AC phase connection


製品の詳細

High power evaluation board, up to 1200V & 50A @ 200kHz switching frequency featuring the combo ADI ADuM4135 isolated gate driver + LT3999 isolated power supply controller + Microsemi SiC power module in half bridge configuration.


For more information, email RenwBoards@analog.com.

reference details image

ADSKPMB10-EV-FMCZ

Single-Channel, Fully Isolated, Low Latency Data Acquisition System (DAQ)

zoom

ADSKPMB10-EV-FMCZ

Single-Channel, Fully Isolated, Low Latency Data Acquisition System (DAQ)

Single-Channel, Fully Isolated, Low Latency Data Acquisition System (DAQ)

機能と利点

  • Fully Isolated PMOD-to-FMC interposer board
  • Software programmable bipolar input ranges (±1.1 V to ±11.0 V)
    • Allows single-ended and differential signals
  • GΩ input impedance allows direct interface with sensors
  • On-board 5 V reference and buffer
  • Complete power management solution
  • SPI-/QSPI-/MICROWIRE-/DSP-compatible serial interface
  • PC software for control and data analysis of time and frequency domain

製品の詳細

The ADSKPMB10-EV-FMCZ signal chain kit is a two-board solution, which consists of a Precision Medium Bandwidth Data Acquisition Solution on a PMOD form factor and a Fully Isolated PMOD-to-FMC interposer board.

The Precision Medium Bandwidth Data Acquisition Solution features a discrete programmable gain instrumentation amplifier (PGIA) that was built using a 30V, High Speed, Low Noise, Low Bias Current, JFET Operational Amplifier, the ADA4627-1, a Precision Quad Matched Resistor Network, the LT5400, a Low Capacitance, 4-Channel, ±15 V/+12 V iCMOS Multiplexer, the ADG1209 and the internal Fully Differential Amplifier (FDA) ADC driver of the ADAQ4003. The PGIA in thru front-end offers high input impedance that allows direct interface with a variety of sensors. A programmable gain is often needed to adapt the circuit to different input signal amplitudes—unipolar or bipolar and single-ended or differential with varying common-mode voltages. The PGIA works with the ADAQ4003, an 18-Bit, 2 MSPS, µModule® Data Acquisition Solution.

The Fully Isolated PMOD-to-FMC interposer board was designed using a Low Noise, 1A, 1MHz Push-Pull DC/DC Driver with Duty Cycle Control, the LT3999, a Robust 3.0kVrms Digital Isolators w/ Fail-Safe for the SPI lines and PGIA gain control pins, the ADuM152N and the ADuM120N, and a Low noise and ultra-low noise LDO regulators the ADP7105 and the ADP150N respectively.

APPLICATIONS

  • Data acquisition and system monitoring
  • Automated test equipment
  • Instrumentation
  • Medical equipment
reference details image

DC2049A

LT3999EMSE Isolated Demo Board | Dual Output Push-Pull Transformer Driver, 10V ≤ VIN ≤ 15.5V; VOUT = ±12V @ 0.2A

zoom

DC2049A

LT3999EMSE Isolated Demo Board | Dual Output Push-Pull Transformer Driver, 10V ≤ VIN ≤ 15.5V; VOUT = ±12V @ 0.2A

LT3999EMSE Isolated Demo Board | Dual Output Push-Pull Transformer Driver, 10V ≤ VIN ≤ 15.5V; VOUT = ±12V @ 0.2A

製品の詳細

The DC2049A demonstrates how a power supply regulates two output voltage by using the LT3999 and low dropout (LDO) regulators.


The LT3999 is a monolithic push-pull DC/DC driver which features a wide input range and small external passive components.


The LT3999 has duty circle control for ΔVIN compensation, which allows for a wide input voltage range and low LDO losses.
