製品概要
機能と利点
- 超低静止電流：
IQ = 2.7μA（12V入力/3.3V出力時） - 低リップルのBurst Mode®動作
出力リップル：< 15mVP-P - 広い入力電圧範囲：4.3V～60Vで動作
- 最大出力電流：3A
- 優れた起動性能およびドロップアウト性能
- 調整可能なスイッチング周波数：200kHz～2MHz
- 250kHz～2MHzの範囲で同期可能
- 高精度のプログラム可能な低電圧ロックアウト
- 低いシャットダウン電流：IQ = 700nA
- パワーグッド・フラグ
- ソフトスタート機能
- サーマル・シャットダウン保護
- SSピンで変更可能な電流制限フォールドバック
- 飽和スイッチ設計：85mΩのオン抵抗
- 熱特性が改善された小型16ピンMSOPパッケージ
製品概要
LT3995は、60Vまでの広い入力電圧範囲で使用できる可変周波数モノリシック降圧スイッチング・レギュレータです。低静止電流の設計により、無負荷での安定化動作時に消費する電源電流はわずか2.7μAに過ぎません。低リップルのBurst Mode動作により、標準的なアプリケーションでは出力リップルを15mV未満に保ちつつ、低出力電流時には高い効率を維持します。LT3995は最大3Aの負荷電流を供給可能であり、短絡時の電力損失を制限するための電流制限フォールドバックを備えています。自動車のコールド・クランク時など、入力電圧が設定出力電圧より低くなると、低いドロップアウト電圧（500mV）が維持されます。
高速トランジェント応答と優れたループ安定性を確保するため、内部で補償された電流モード方式が使用されています。高効率の85mΩスイッチに加えて、昇圧ショットキ・ダイオードや必要な発振器、制御回路、ロジック回路を内蔵しています。高精度の1.02Vしきい値を持つイネーブル・ピンは、マイクロコントローラから直接駆動することも、プログラム可能な低電圧ロックアウトとして使用することもできます。SSピンにコンデンサを接続すると、突入電流を制御することができます（ソフトスタート）。出力電圧が設定出力電圧の91.6%に達すると、パワーグッド・フラグによって信号が出力されます。LT3995は、熱抵抗を低く抑えるための露出パッドを備えた小型の16ピンMSOPパッケージで供給されます。
アプリケーション
- 自動車用バッテリのレギュレーション
- 携帯型製品
- 産業用電源
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

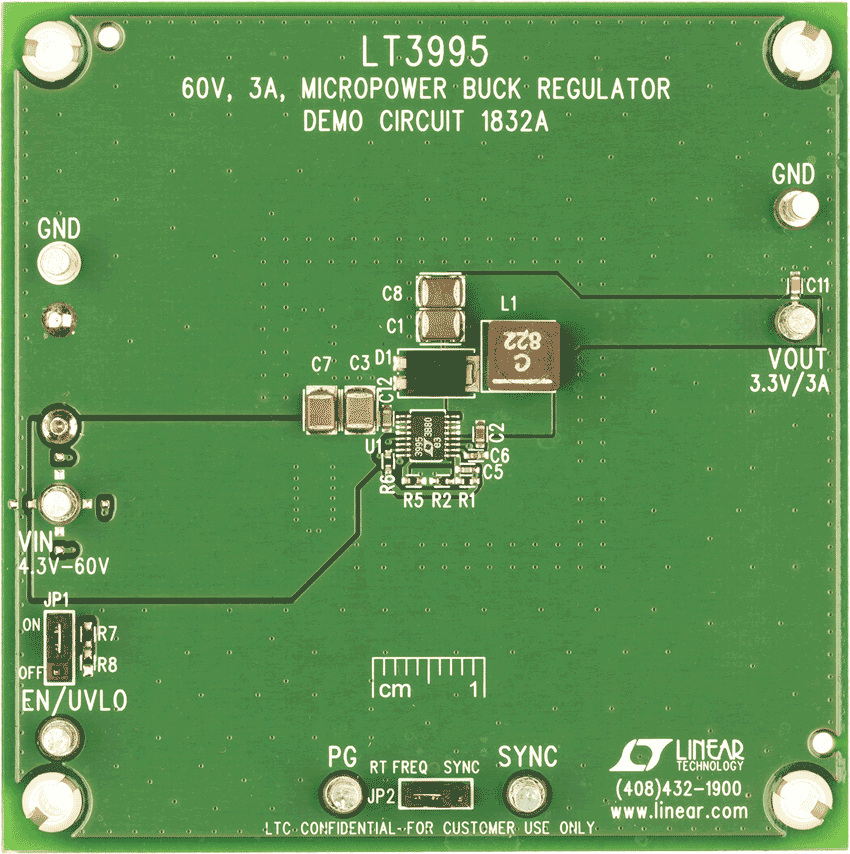

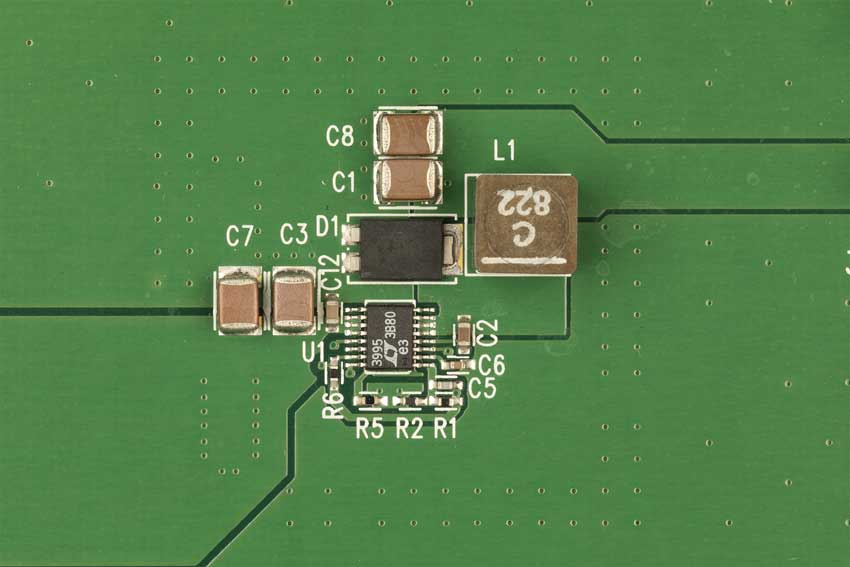

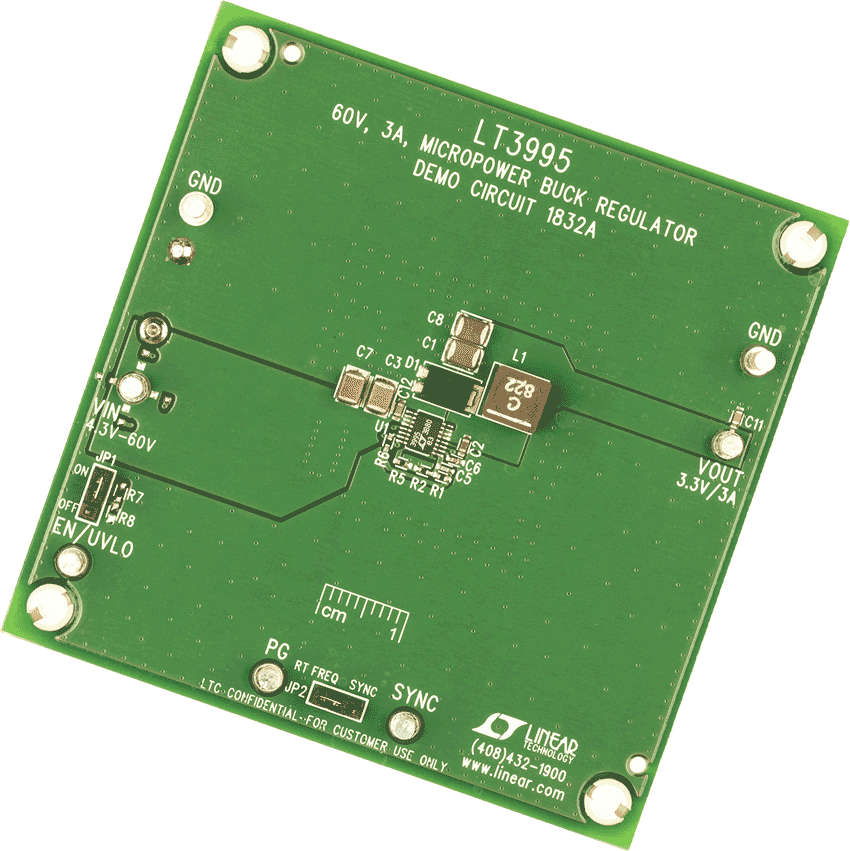

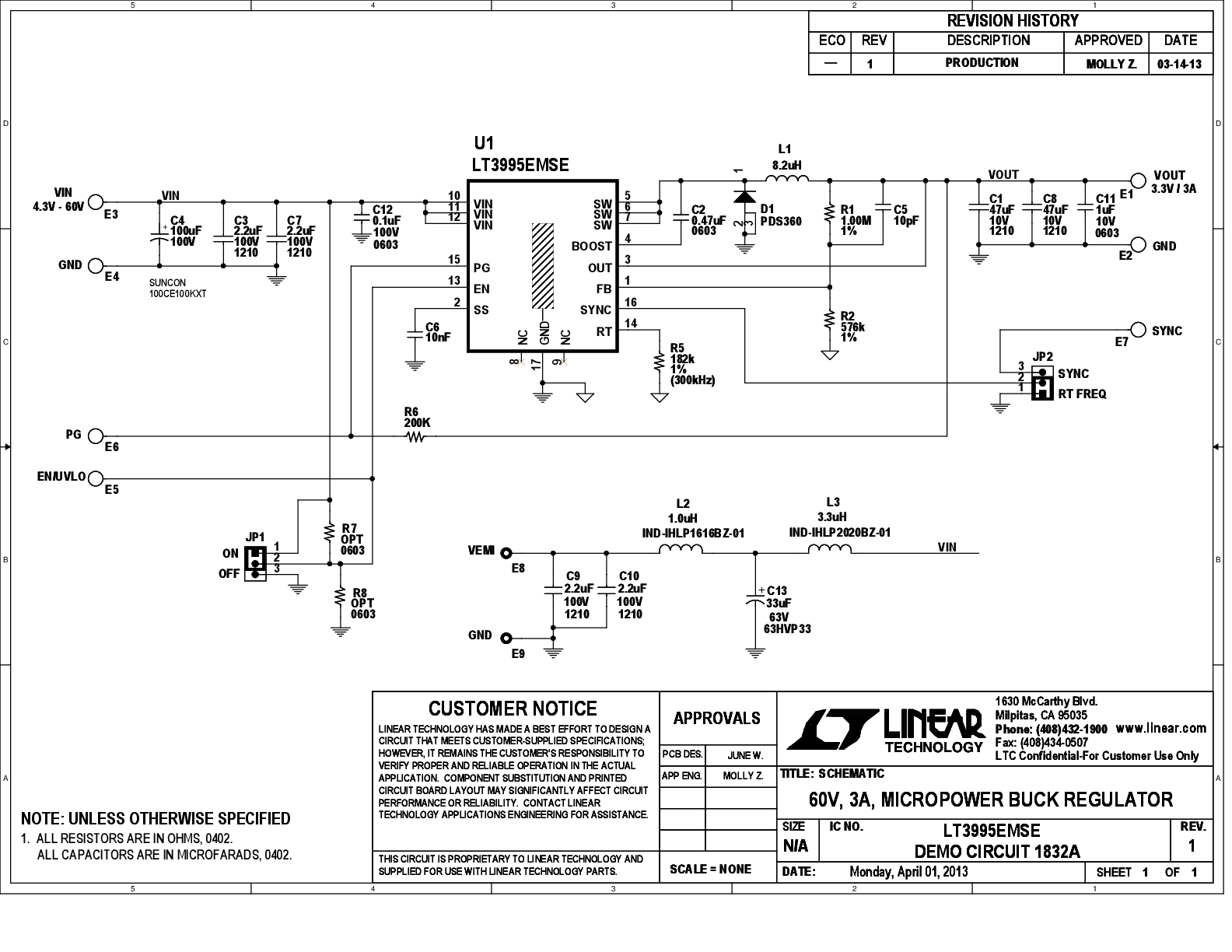

評価キット (1)
参考資料
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LT3995
おすすめ製品
LT3995 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LT3995EMSE#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead MSOP w/ EP | |
| LT3995EMSE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead MSOP w/ EP | |
| LT3995HMSE#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead MSOP w/ EP | |
| LT3995HMSE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead MSOP w/ EP | |
| LT3995IMSE#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead MSOP w/ EP | |
| LT3995IMSE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead MSOP w/ EP | |
| LT3995IMSE#WPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead MSOP w/ EP | |
| LT3995IMSE#WTRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead MSOP w/ EP | |
| ウェハ・ファブリケーション・データ | R530 Reliability Data |
