特長
- 低リップルBurst Mode®動作
- 12V入力、3.3V出力時のIQ = 2.5μA
- 出力リップル:< 5mVP-P
- 広い入力電圧範囲:4.2V~62Vで動作
- 調整可能なスイッチング周波数:200kHz~2.2MHz
- 昇圧ダイオードとキャッチ・ダイオードを内蔵
- 出力電流:350mA
- 固定出力電圧:
- 3.3V、5V
- 12V入力時のIQ = 2μA
- プログラム可能な高精度の低電圧ロックアウト
- FMEA耐障害性(MSOPパッケージ)
- 隣接ピンが短絡状態またはピンがフローティング状態のときも
- 出力がレギュレーション電圧以下の電圧を維持
- 低いシャットダウン時電流:IQ = 0.7μA
- 内部検出により、キャッチ・ダイオードの電流を制限
- パワーグッド・フラグ
- 熱特性が改善された小型16ピンMSOPおよび(3mm × 3mm) DFN パッケージ

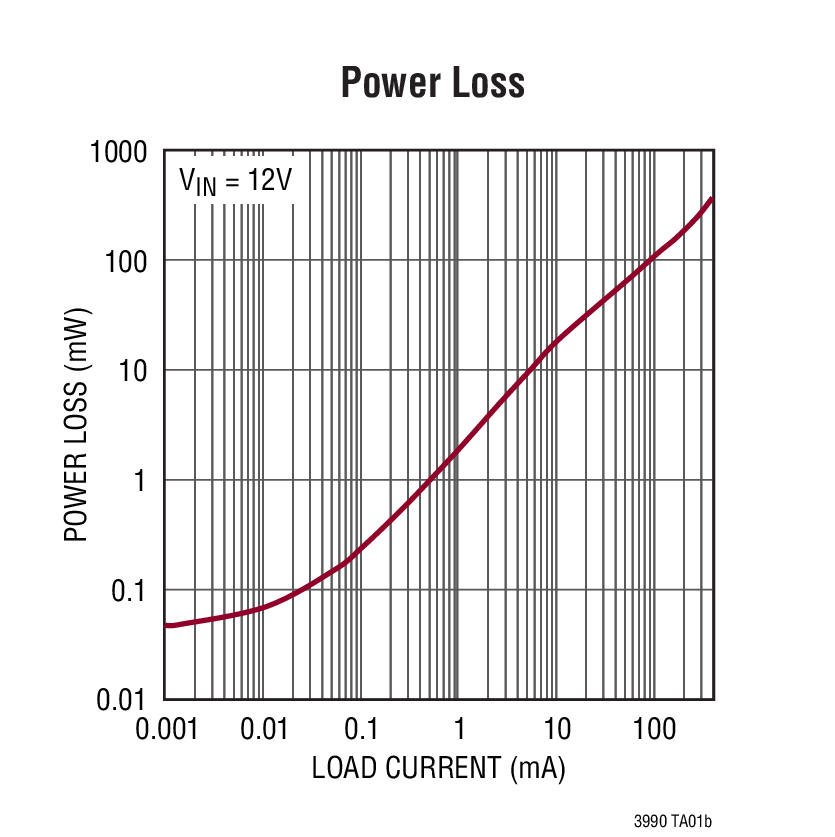

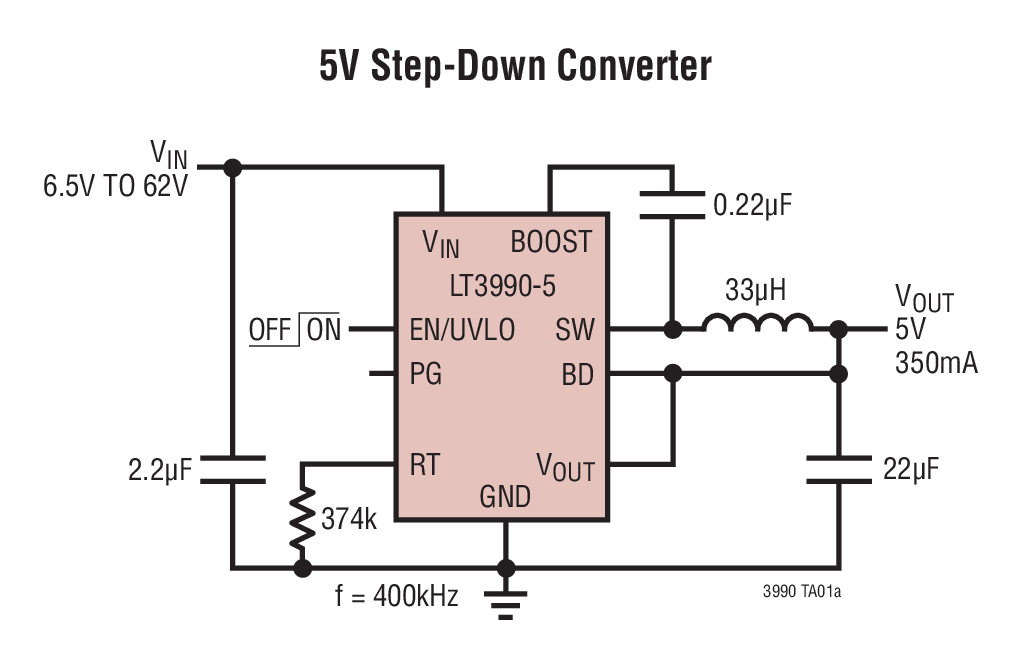

LT3990は、62Vまでの広い入力電圧範囲で使用できる可変周波数モノリシック降圧スイッチング・レギュレータで、消費する静止電流はわずか2.5μAに過ぎません。高効率のスイッチに加えて、キャッチ・ダイオード、昇圧ダイオード、必要な発振器、制御回路、およびロジック回路を内蔵しています。低リップルのBurst Mode動作により、標準的なアプリケーションでは出力リップルを5mV未満に抑えながら、低出力電流時には高い効率を維持します。高速トランジェント応答と優れたループ安定性を確保するため、電流モード方式が使用されています。また、キャッチ・ダイオードによる電流制限により、出力短絡や過電圧状態からデバイスを保護します。プログラム可能な高精度の低電圧ロックアウト機能を備え、シャットダウン時の静止電流はわずか0.7μAです。出力電圧が設定出力電圧の90%に達すると、パワーグッド・フラグによって通知されます。LT3990は、熱特性が改善された小型16ピンMSOPおよび3mm×3mmのDFNパッケージで供給されます。
アプリケーション
- 自動車用バッテリのレギュレーション
- 携帯型製品の電源
- 産業用電源
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT3990
資料
Filters
1つが該当
データシート
2
ユーザ・ガイド
1
98.00K
信頼性データ
1
20.92 K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
- LT3990EDD#PBF
- ピン/パッケージ図

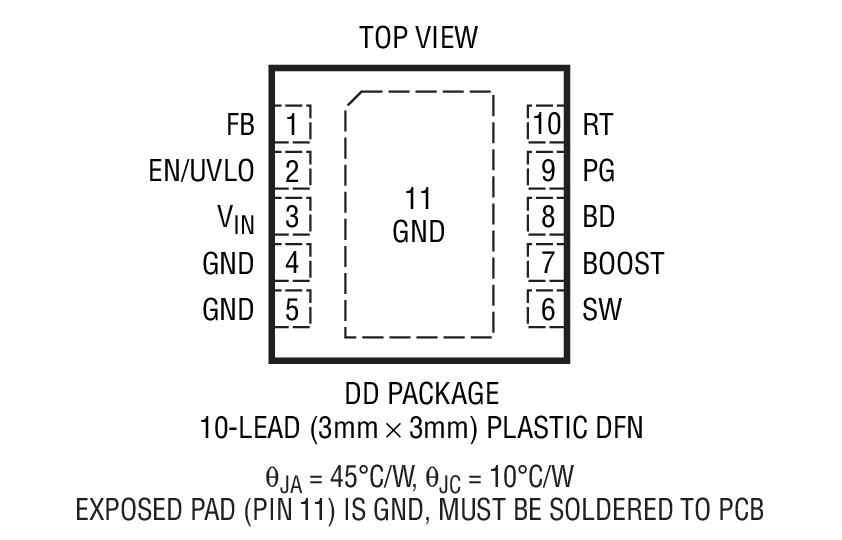

- 10-Lead DFN (3mm x 3mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3990EDD#TRPBF
- ピン/パッケージ図
- 10-Lead DFN (3mm x 3mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3990EMSE#PBF
- ピン/パッケージ図

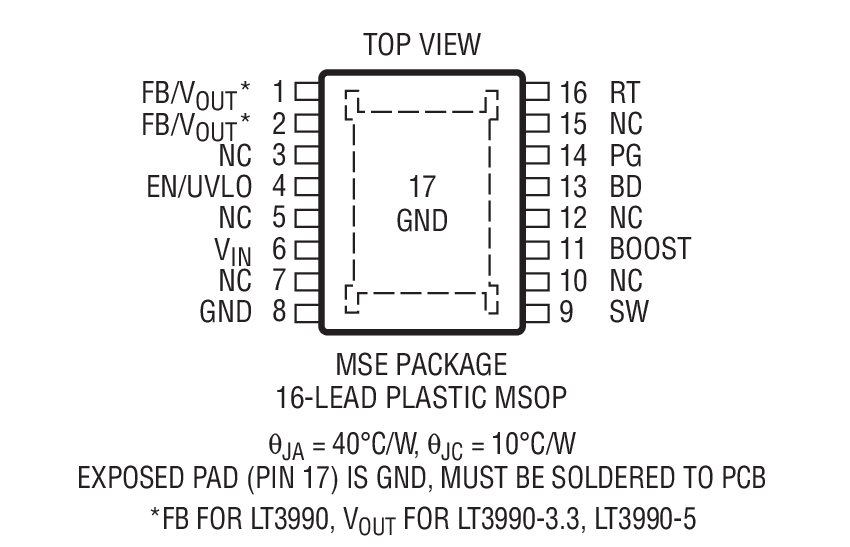

- 16-Lead MSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3990EMSE#TRPBF
- ピン/パッケージ図
- 16-Lead MSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3990EMSE-3.3#PBF
- ピン/パッケージ図
- 16-Lead MSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3990EMSE-3.3#TRPBF
- ピン/パッケージ図
- 16-Lead MSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3990EMSE-5#PBF
- ピン/パッケージ図
- 16-Lead MSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3990EMSE-5#TRPBF
- ピン/パッケージ図
- 16-Lead MSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3990EMSE-5#WPBF
- ピン/パッケージ図
- 16-Lead MSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3990EMSE-5#WTRPBF
- ピン/パッケージ図
- 16-Lead MSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3990HMSE#PBF
- ピン/パッケージ図
- 16-Lead MSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3990HMSE#TRPBF
- ピン/パッケージ図
- 16-Lead MSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3990HMSE-3.3#PBF
- ピン/パッケージ図
- 16-Lead MSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3990HMSE-3.3#TRPBF
- ピン/パッケージ図
- 16-Lead MSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3990HMSE-5#PBF
- ピン/パッケージ図
- 16-Lead MSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3990HMSE-5#TRPBF
- ピン/パッケージ図
- 16-Lead MSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3990HMSE-5#WPBF
- ピン/パッケージ図
- 16-Lead MSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3990HMSE-5#WTRPBF
- ピン/パッケージ図
- 16-Lead MSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3990IDD#PBF
- ピン/パッケージ図
- 10-Lead DFN (3mm x 3mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3990IDD#TRPBF
- ピン/パッケージ図
- 10-Lead DFN (3mm x 3mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3990IMSE#PBF
- ピン/パッケージ図
- 16-Lead MSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3990IMSE#TRPBF
- ピン/パッケージ図
- 16-Lead MSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3990IMSE-3.3#PBF
- ピン/パッケージ図
- 16-Lead MSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3990IMSE-3.3#TRPBF
- ピン/パッケージ図
- 16-Lead MSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3990IMSE-5#PBF
- ピン/パッケージ図
- 16-Lead MSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3990IMSE-5#TRPBF
- ピン/パッケージ図
- 16-Lead MSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3990IMSE-5#WPBF
- ピン/パッケージ図
- 16-Lead MSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3990IMSE-5#WTRPBF
- ピン/パッケージ図
- 16-Lead MSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
6 5, 2024
- 24_0003
Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)
LT3990EMSE#PBF
製造中
LT3990EMSE#TRPBF
製造中
LT3990EMSE-3.3#PBF
製造中
LT3990EMSE-3.3#TRPBF
製造中
LT3990EMSE-5#PBF
製造中
LT3990EMSE-5#TRPBF
製造中
LT3990HMSE-3.3#PBF
製造中
LT3990HMSE-3.3#TRPBF
製造中
LT3990HMSE-5#PBF
製造中
LT3990HMSE-5#TRPBF
製造中
LT3990IMSE-3.3#PBF
製造中
LT3990IMSE-3.3#TRPBF
製造中
2 4, 2020
- 20_0132
Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC
LT3990EMSE#PBF
製造中
LT3990EMSE#TRPBF
製造中
LT3990EMSE-3.3#PBF
製造中
LT3990EMSE-3.3#TRPBF
製造中
LT3990EMSE-5#PBF
製造中
LT3990EMSE-5#TRPBF
製造中
LT3990EMSE-5#WPBF
LT3990EMSE-5#WTRPBF
LT3990HMSE#PBF
製造中
LT3990HMSE#TRPBF
製造中
LT3990HMSE-3.3#PBF
製造中
LT3990HMSE-3.3#TRPBF
製造中
LT3990HMSE-5#PBF
製造中
LT3990HMSE-5#TRPBF
製造中
LT3990HMSE-5#WPBF
LT3990HMSE-5#WTRPBF
LT3990IMSE#PBF
製造中
LT3990IMSE#TRPBF
製造中
LT3990IMSE-3.3#PBF
製造中
LT3990IMSE-3.3#TRPBF
製造中
LT3990IMSE-5#PBF
製造中
LT3990IMSE-5#TRPBF
製造中
LT3990IMSE-5#WPBF
10 11, 2022
- 22_0244
Epoxy Change from Henkel 8290 to 8290A for MSOP Package
LT3990HMSE#PBF
製造中
LT3990HMSE#TRPBF
製造中
LT3990IMSE#PBF
製造中
LT3990IMSE#TRPBF
製造中
LT3990IMSE-5#PBF
製造中
LT3990IMSE-5#TRPBF
製造中
4 18, 2022
- 22_0050
UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices
LT3990HMSE#PBF
製造中
LT3990HMSE#TRPBF
製造中
LT3990IMSE#PBF
製造中
LT3990IMSE#TRPBF
製造中
6 21, 2022
- 22_0050
UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices
LT3990HMSE-5#WPBF
LT3990HMSE-5#WTRPBF
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
6 5, 2024
- 24_0003
Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)
LT3990EMSE#PBF
製造中
LT3990EMSE#TRPBF
製造中
LT3990EMSE-3.3#PBF
製造中
LT3990EMSE-3.3#TRPBF
製造中
LT3990EMSE-5#PBF
製造中
LT3990EMSE-5#TRPBF
製造中
LT3990HMSE-3.3#PBF
製造中
LT3990HMSE-3.3#TRPBF
製造中
LT3990HMSE-5#PBF
製造中
LT3990HMSE-5#TRPBF
製造中
LT3990IMSE-3.3#PBF
製造中
LT3990IMSE-3.3#TRPBF
製造中
2 4, 2020
- 20_0132
Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC
LT3990EMSE#PBF
製造中
LT3990EMSE#TRPBF
製造中
LT3990EMSE-3.3#PBF
製造中
LT3990EMSE-3.3#TRPBF
製造中
LT3990EMSE-5#PBF
製造中
LT3990EMSE-5#TRPBF
製造中
LT3990EMSE-5#WPBF
LT3990EMSE-5#WTRPBF
LT3990HMSE#PBF
製造中
LT3990HMSE#TRPBF
製造中
LT3990HMSE-3.3#PBF
製造中
LT3990HMSE-3.3#TRPBF
製造中
LT3990HMSE-5#PBF
製造中
LT3990HMSE-5#TRPBF
製造中
LT3990HMSE-5#WPBF
LT3990HMSE-5#WTRPBF
LT3990IMSE#PBF
製造中
LT3990IMSE#TRPBF
製造中
LT3990IMSE-3.3#PBF
製造中
LT3990IMSE-3.3#TRPBF
製造中
LT3990IMSE-5#PBF
製造中
LT3990IMSE-5#TRPBF
製造中
LT3990IMSE-5#WPBF
10 11, 2022
- 22_0244
Epoxy Change from Henkel 8290 to 8290A for MSOP Package
LT3990HMSE#PBF
製造中
LT3990HMSE#TRPBF
製造中
LT3990IMSE#PBF
製造中
LT3990IMSE#TRPBF
製造中
LT3990IMSE-5#PBF
製造中
LT3990IMSE-5#TRPBF
製造中
4 18, 2022
- 22_0050
UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices
LT3990HMSE#PBF
製造中
LT3990HMSE#TRPBF
製造中
LT3990IMSE#PBF
製造中
LT3990IMSE#TRPBF
製造中
6 21, 2022
- 22_0050
UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices
LT3990HMSE-5#WPBF
LT3990HMSE-5#WTRPBF
ソフトウェアおよび製品のエコシステム
製品モデル | 製品ライフサイクル | 詳細 | ||
---|---|---|---|---|
PowerPath、理想ダイオード(Ideal Diodes)、負荷スイッチ1 |
||||
新規設計に推奨 |
逆入力保護機能を備えた理想ダイオード・コントローラ |
|||
サージ・ストッパ、過電圧および過電流保護1 |
||||
新規設計に推奨 |
低電圧、過電圧および逆電源保護コントローラ |
|||
デュアル電源モニタ1 |
||||
新規設計に推奨 |
36Vナノ電流2入力電圧モニタ |
|||
プッシュボタン・コントローラ1 |
||||
新規設計に推奨 |
自動電源投入機能を備えたプッシュボタン・オン/オフコントローラ |
製品モデル | 製品ライフサイクル | 詳細 |
---|---|---|
新規設計に推奨 |
低電圧、過電圧および逆電源保護コントローラ |
|
新規設計に推奨 |
逆入力保護機能を備えた理想ダイオード・コントローラ |
|
新規設計に推奨 |
36Vナノ電流2入力電圧モニタ |
|
新規設計に推奨 |
自動電源投入機能を備えたプッシュボタン・オン/オフコントローラ |
評価用キット 1
DC1471A

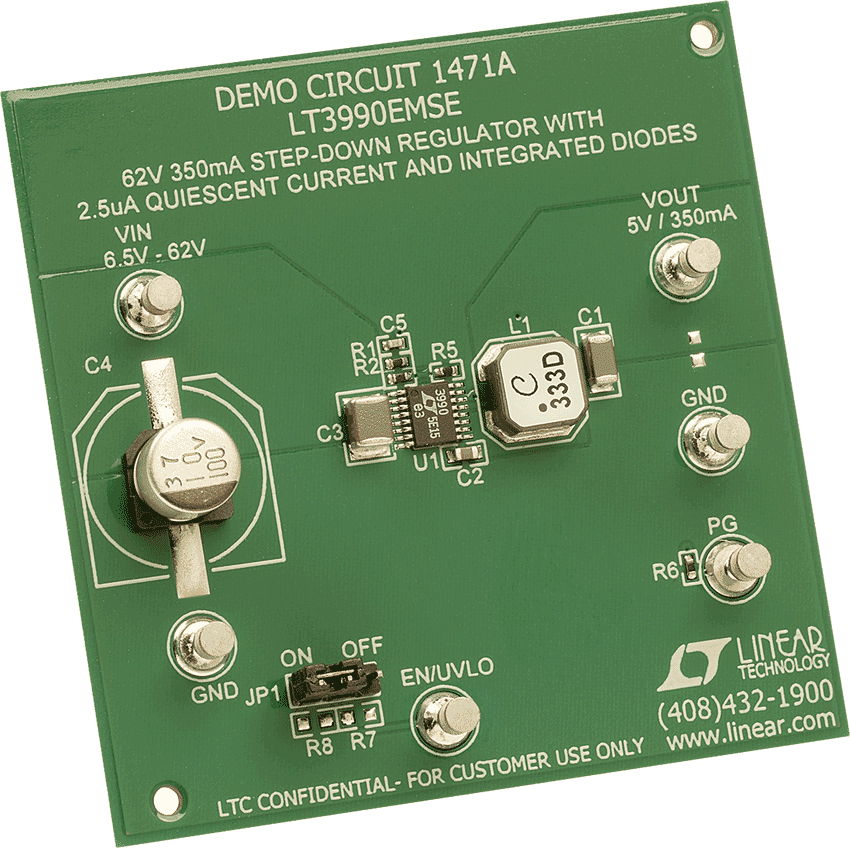

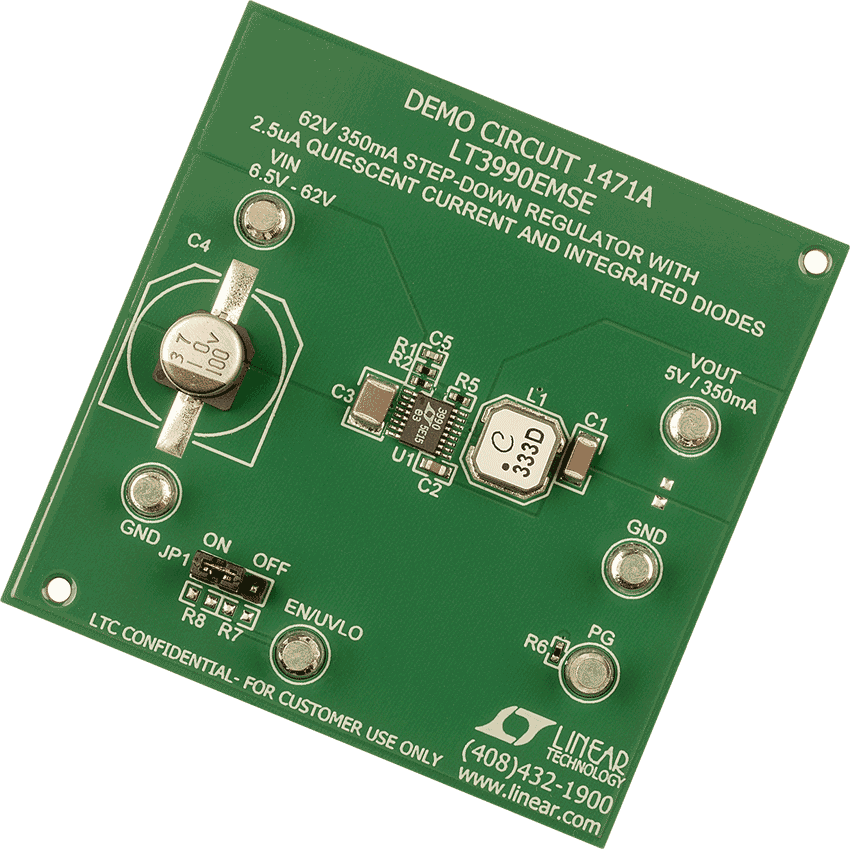

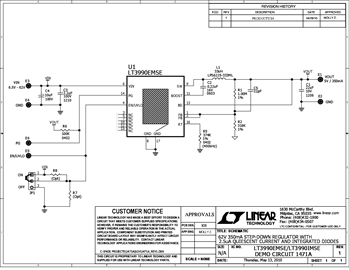

LT3990EMSE Demo Board | 6.5V ≤ VIN ≤ 60V, VOUT = 5V @ 350mA, Integrated Diodes
