LT3955

製造中

PWM信号発生器を内蔵した60V入力のLEDコンバータ

データシート
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • LED向けの3000:1のTrue Color PWM™調光
  • 広い入力電圧範囲：4.5V～60V
  • レール・トゥ・レールの電流検出範囲：0V～80V
  • 80V/3.5Aのスイッチを内蔵
  • プログラム可能なPWM調光信号発生器
  • 定電流（±3%）および定電圧（±2%）レギュレーション
  • 高精度アナログ調光
  • 昇圧、SEPIC、CUK、降圧、昇降圧の各モード、
  • またはフライバック構成でLEDを駆動
  • 出力短絡が保護された昇圧コンバータ
  • 開放LED保護および通知機能
  • 調整可能なスイッチング周波数：100kHz～1MHz
  • ヒステリシスを備えたプログラム可能な入力低電圧ロックアウト
  • バッテリ・チャージャ向けのC/10表示機能
  • 低シャットダウン電流：＜1μA
  • 熱特性が改善された5mm × 6mm QFNパッケージ

LT3955は、定電流源および定電圧レギュレータとして動作する目的で設計されたDC/DCコンバータです。80V/3.5A定格の低電位側NチャネルMOSFETを内蔵しています。LT3955は大電流LEDの駆動に最適ですが、バッテリやスーパーキャパシタを充電するのにも適しています。固定周波数の電流モード・アーキテクチャにより、広い範囲の電源電圧および出力電圧にわたって安定した動作が得られます。電圧帰還ピンは、数種類のLED保護機能の入力の役目を果たします。また、電圧帰還ピンを使用すると、コンバータを定電圧源として動作させることもできます。周波数調整ピンを使用すると、100kHz～1MHzの範囲に周波数を設定して、効率、性能、または外付け部品サイズを最適化できます。

LT3955は、負荷の高電位側または低電位側で出力電流を検出します。固定周波数で自己発振させ、デューティ比が4%～96%の範囲になるようにPWM入力を設定することができます。外部信号で駆動する場合、PWM入力は最大3000:1のLED調光比を実現します。CTRL入力には付加的なアナログ調光機能があります。


アプリケーション

  • 大電力LED
  • 出力短絡が保護された昇圧コンバータ
  • バッテリおよびスーパーキャパシタの充電器
  • 電流を正確に制限する電圧レギュレータ
LT3955
PWM信号発生器を内蔵した60V入力のLEDコンバータ
94% Efficiency 20W Boost LED Driver with Internal PWM Dimming PWM Dimming Waveforms at Various DIM Voltage Settings Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
保護スイッチ ＆ コントローラ 2
LT4363
新規設計に推奨 電流制限付き高電圧サージ・ストッパー
LT4320
LT4320-1
理想ダイオード・ブリッジ・コントローラ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • LT3955
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
DC2020A

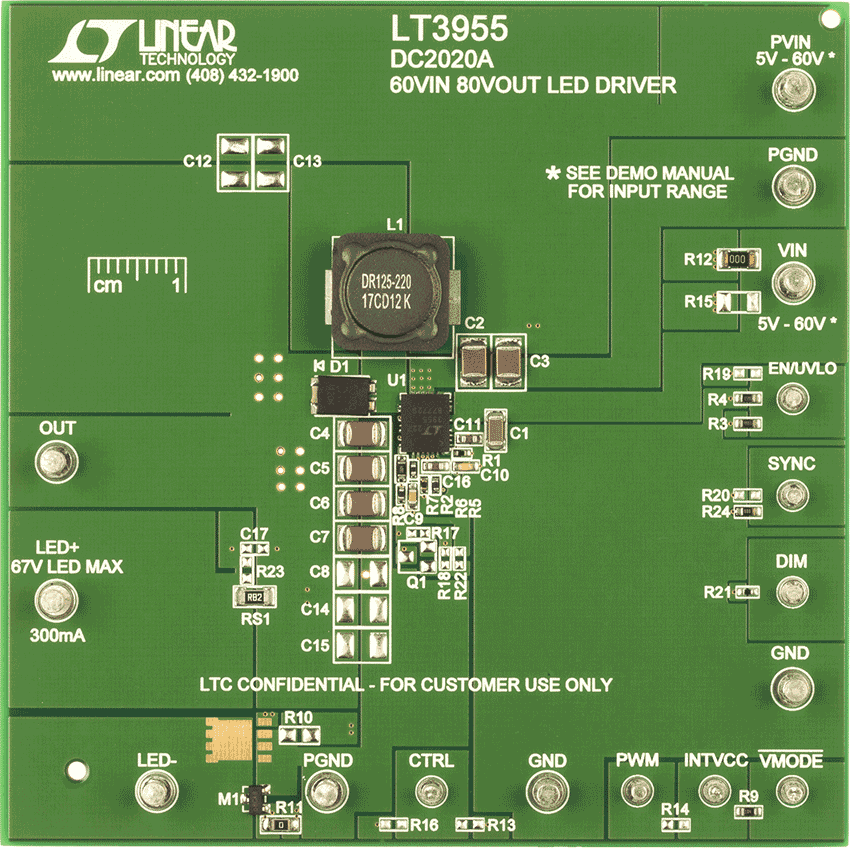

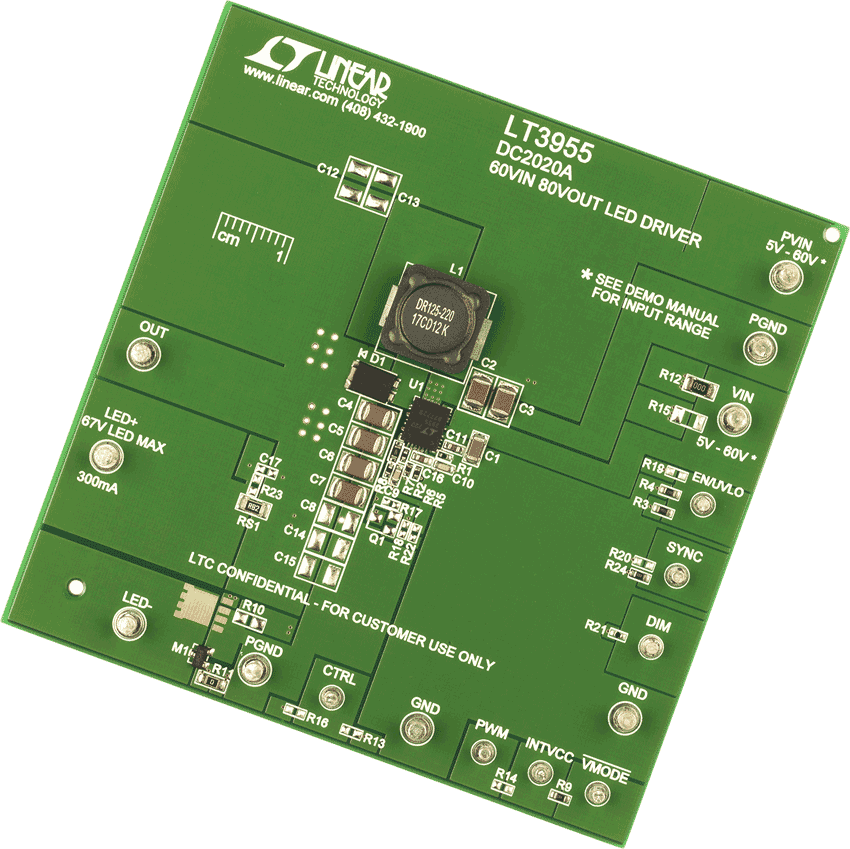

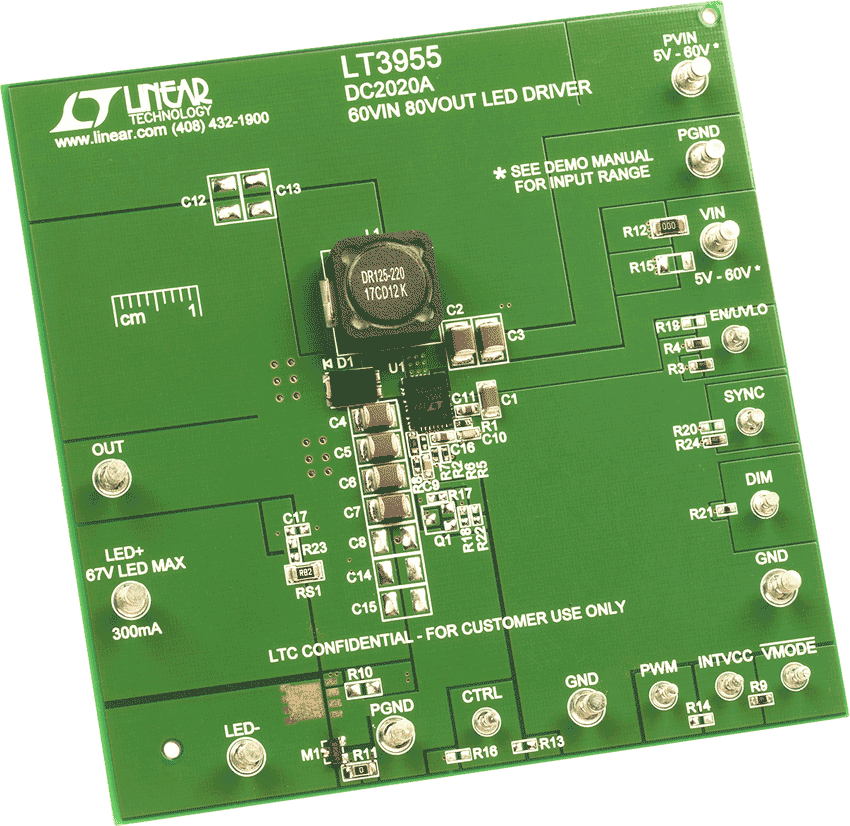

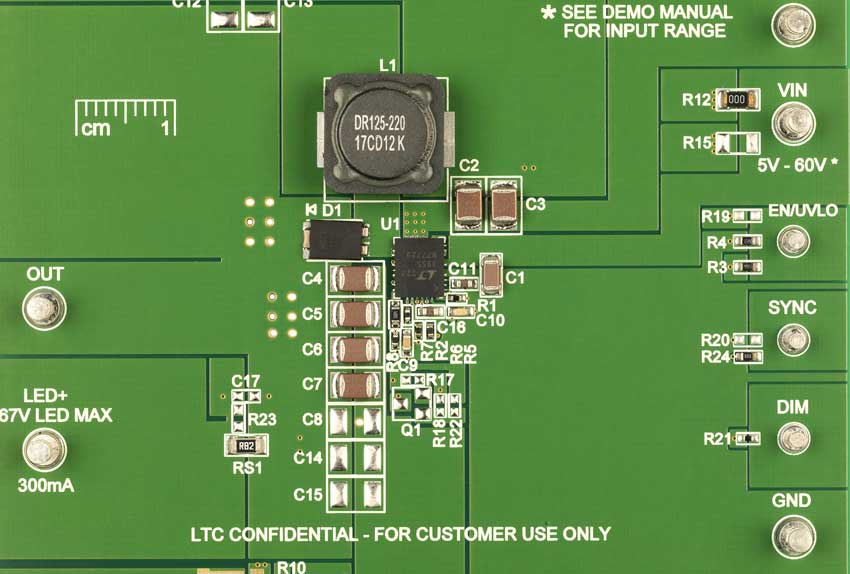

LT3955EUHE Demo Board | Boost LED Driver; 5V to 60VIN, VOUT up to 67V @ 0.3A

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 2020A is a 60VIN, 80VOUT LED driver. It generates its own PWMOUT waveform from its internal PWM generator for accurate PWM dimming with up to 33:1 brightness ratio. It accepts an input voltage from 5V to 60V and drives up to 67V of LEDs at 300mA (when PVIN is less than VLED). DC2020A features both PWM and analog dimming of the LED string. It has an OPENLED flag that indicates when the LED string has been removed. DC2020A features high efficiency at 350kHz switching frequency. At high LED string voltages up to 67V and 300mA of LED current, the single switch controller has 92% efficiency. The LT3955 has an internal 80V, 3.5A switch that simplifies the schematic and layout.
DC2020A
LT3955EUHE Demo Board | Boost LED Driver; 5V to 60VIN, VOUT up to 67V @ 0.3A

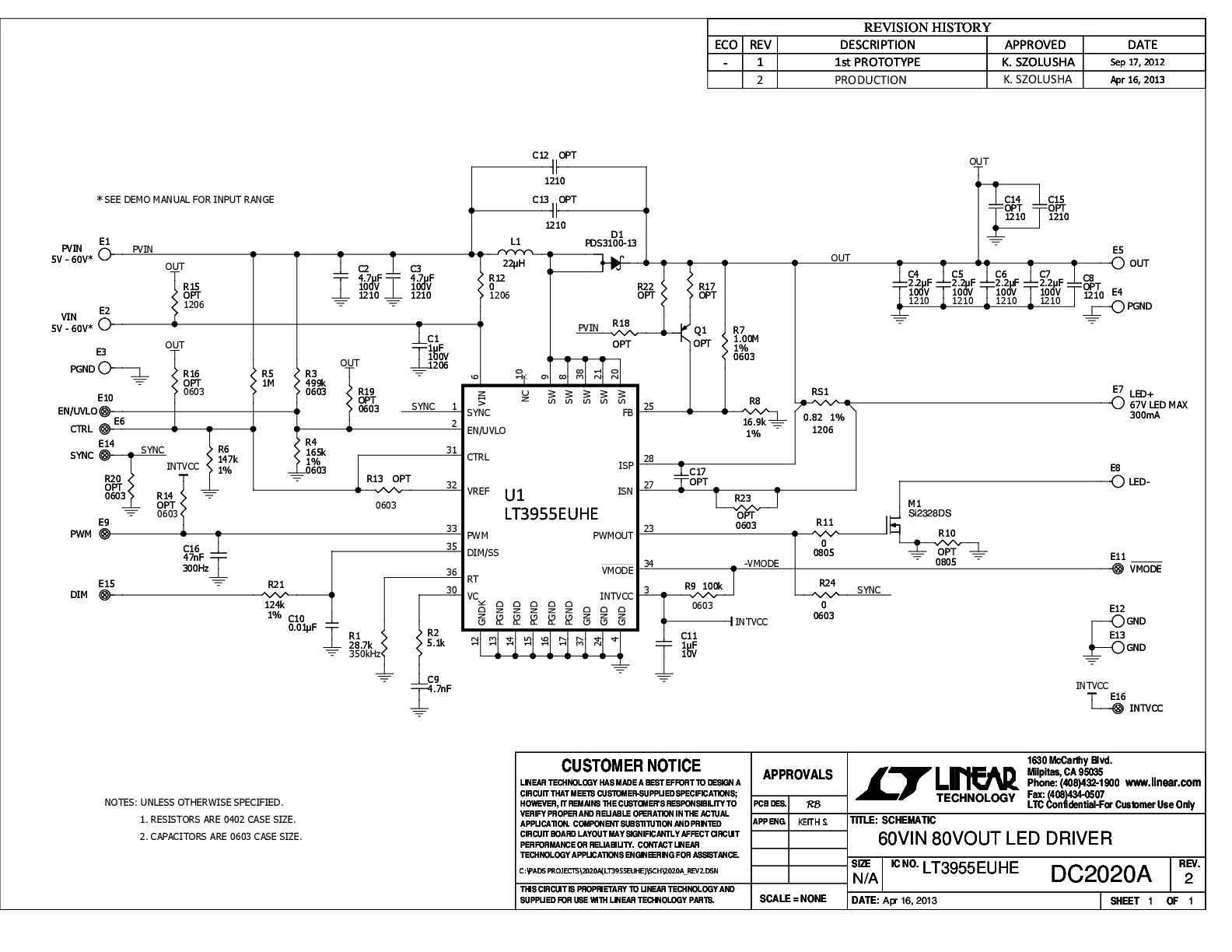

DC2020 Demo Board DC2020 Demo Board DC2020 Demo Board DC2020 Demo Board DC2020A - Schematic
