製品概要

機能と利点

  • 高電圧動作:最大60V
  • 出力電圧:最大36V(降圧)
  • プログラム可能な固定周波数:100kHz~500kHz
  • 最大600kHzまで同期可能
  • Burst Mode® 動作:消費電流120μA
  • シャットダウン時の消費電流:10μA
  • リファレンス精度:±1.3%
  • NチャネルMOSFETをドライブ
  • プログラム可能なソフトスタート
  • プログラム可能な低電圧ロックアウト
  • ゲートドライブ用の高電圧レギュレータを内蔵
  • サーマル・シャットダウン
  • デューティサイクルの影響を受けない電流制限

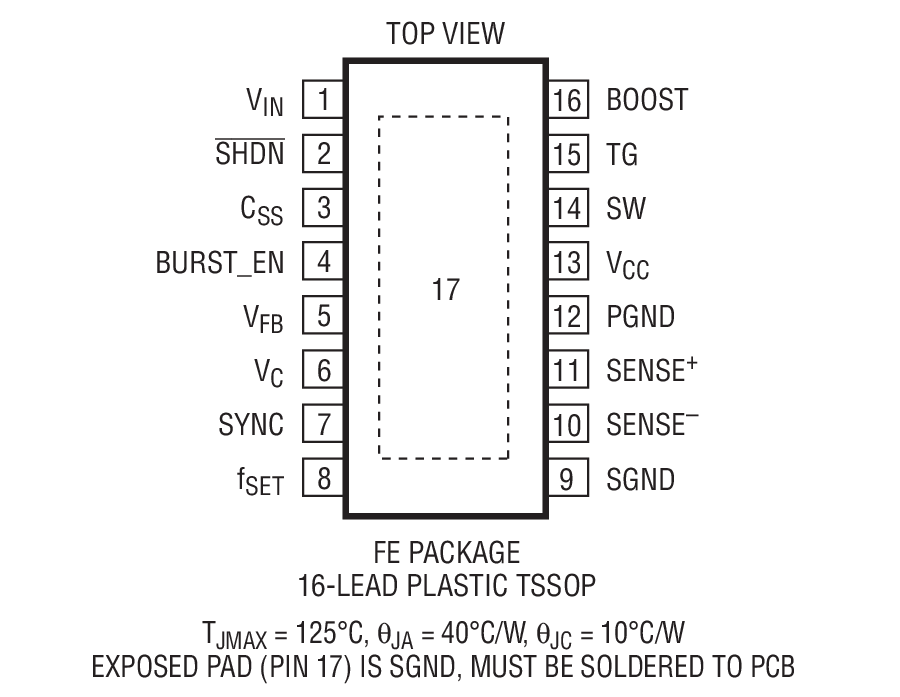

  • 熱特性が改善された16ピンTSSOPパッケージ

製品概要

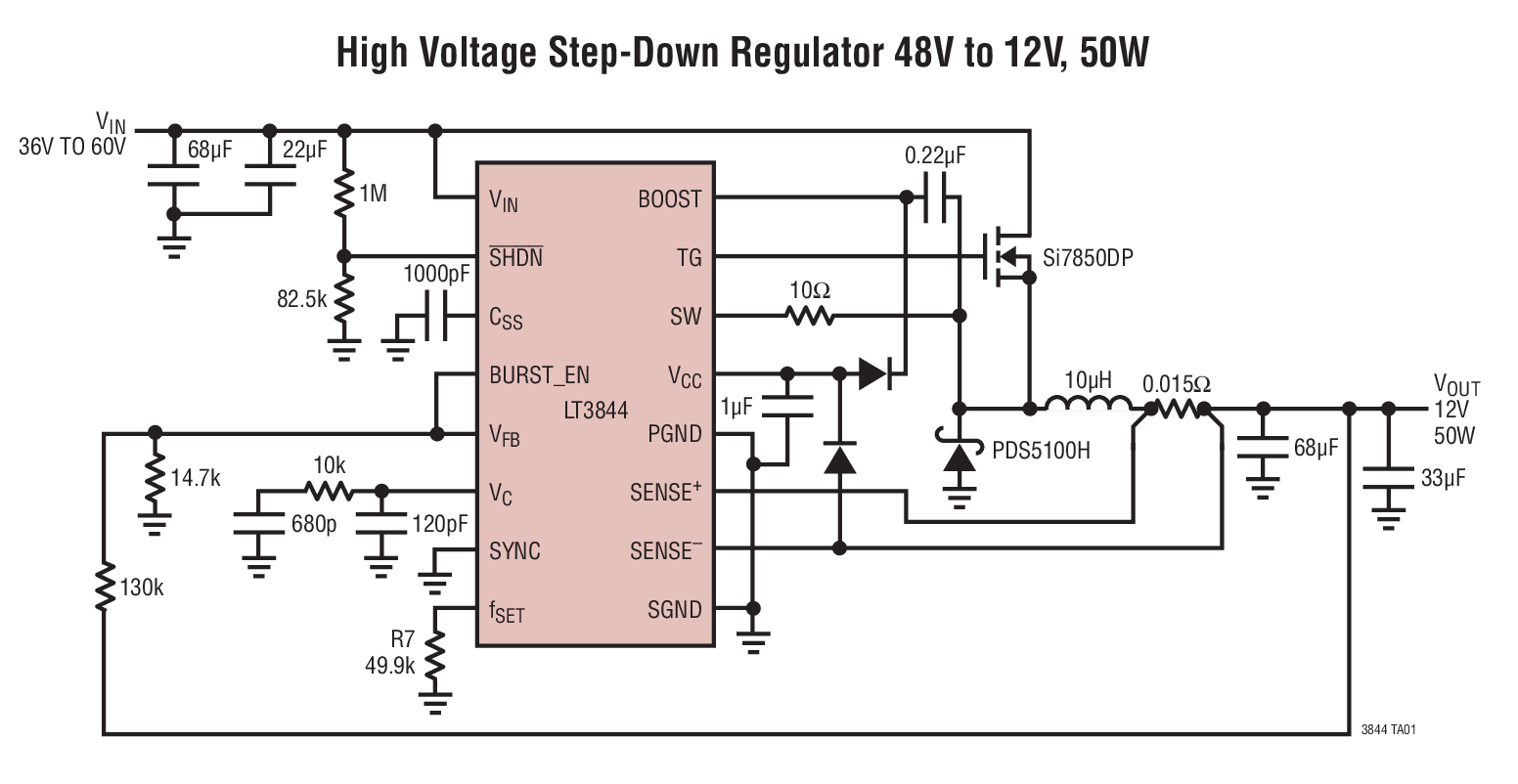

LT3844は、中電力で部品数が少ない高効率電源向けDC/DCコントローラです。このデバイスは入力電圧範囲が4V~60Vと広く(最小起動電圧は7.5V)、降圧、昇圧、反転およびSEPIC構成が可能です。

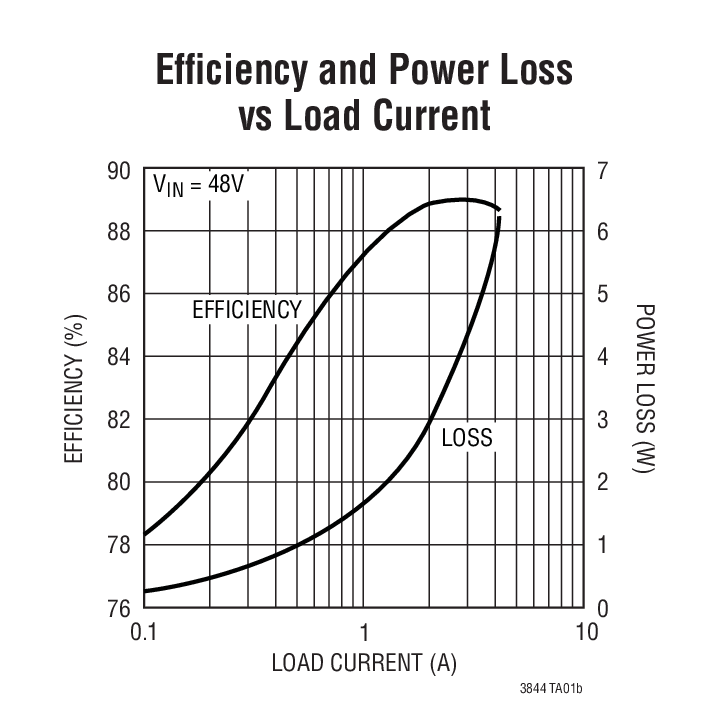

LT3844は、消費電流を120μA以下に低減し、軽負荷時に高効率を維持するBurst Mode動作機能を搭載しています。また、高電圧バイアス・レギュレータを内蔵しているので、シンプルなバイアスが可能です。

また、電流モード制御による高速の入力および負荷過渡応答を特長とし、プログラム可能な固定動作周波数は外部クロックに同期可能なためノイズに敏感なアプリケーションに対応できます。さらに、大型NチャネルMOSFETをドライブできるゲート・ドライバ、高精度の低電圧ロックアウト機能、10μAのシャットダウン電流、短絡保護、プログラム可能なソフトスタート機能を備えています。

LT3844は熱特性が改善された16ピンTSSOPパッケージで供給されます。


アプリケーション

  • 産業用配電
  • 12Vおよび42V車載機器および重機
  • 高電圧シングルボード・システム
  • 配電システム
  • アビオニクス
  • テレコム電源

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

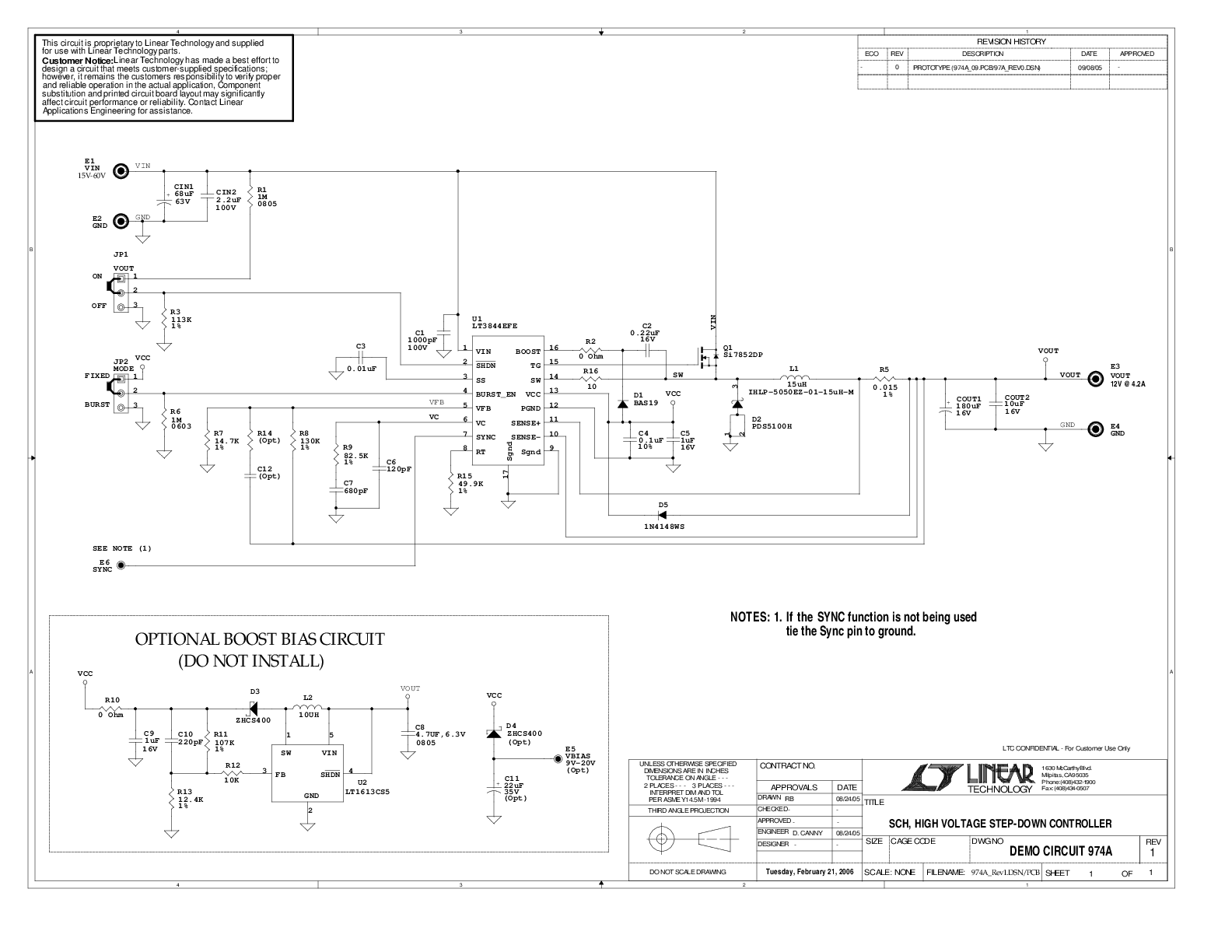

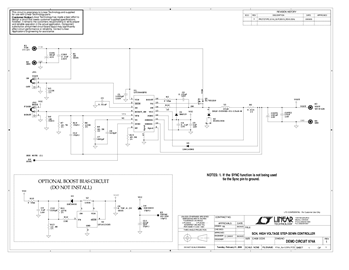

評価キット (1)

ツール

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

LTspice

下記製品はLTspiceで使用することが出来ます。:

LT3844

LTpowerCAD

LTpowerCAD® is a power supply design program which selects power stage components, provides detailed power efficiency, shows quick loop Bode plot stability and load transient analysis, and can export to LTspice for simulation.

LTPowerCAD

Design tools for the following parts are available in LTpowerCAD:

LT3844
