特長
- 独立した3つのLEDドライバ・チャネル
- 広い入力電圧範囲：2.5V～40V
- VINトランジェントのライドスルー：最大60V
- レール・トゥ・レールのLED電流検出：0V～100V
- 3000:1のPWM調光
- PMOS LED切断用のTGドライバ
- 昇圧、降圧、昇降圧の各モード、SEPIC、またはフライバック構成で動作
- 開放LED保護
- 短絡が保護された昇圧が可能
- 独立したチャネル用のフォルト・フラグ
- プログラム可能なVIN低電圧ロックアウトおよび過電圧ロックアウト
- 調整可能なスイッチング周波数：100kHz～1MHz
- 外部クロックに同期可能
- CTRLピンによるアナログ調光を実現
- プログラム可能なソフトスタート
- 52ピン薄型7mm x 8mm QFNと48ピン露出パッドLQFPパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LT3797は、3列のLEDを駆動する目的で設計されたトリプル出力DC/DCコントローラです。固定周波数の電流モード・アーキテクチャにより、広い範囲の電源電圧および出力電圧にわたって安定した動作が得られます。LT3797は、3チャネルのNチャネルMOSFETゲート・ドライバに7.5Vの安定化電源を供給するDC/DCコンバータを内蔵しています。この高効率コンバータにより、デバイスは2.5V～40Vの広い入力電圧範囲で動作できます。
LT3797は、各コンバータがそのLED負荷を駆動するのに最適な構成（昇圧、降圧、またはその組み合わせ）を使用できるように設計されています。この柔軟性が可能なのは、2つの重要な機能を備えているからです。第1に、LT3797はLED列の高電位側で出力電流を検出できます。第2に、電圧帰還ピンFBHはISP電流検出入力を基準にしています。CTRL入力は、出力電流のアナログ調光機能を実現します。TGドライバはPWM信号のレベルをシフトして外付けのLED切断用PチャネルMOSFETのゲートを駆動するので、PWM調光範囲が広く、LED過電流保護機能や短絡保護された昇圧機能を実現します。
アプリケーション
- 自動車用および産業用の照明機器
- RGB照明機器
- 掲示板照明および大型表示装置
2
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT3797
資料
Filters
1つが該当
-
すべて
-
ユーザ・ガイド
-
データシート
-
技術記事
-
すべて
-
English
-
日本語
データシート
2
ユーザ・ガイド
3
628.00K
889.00K
449.00K
技術記事
3
HTML
HTML
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
プレス・リリース 1

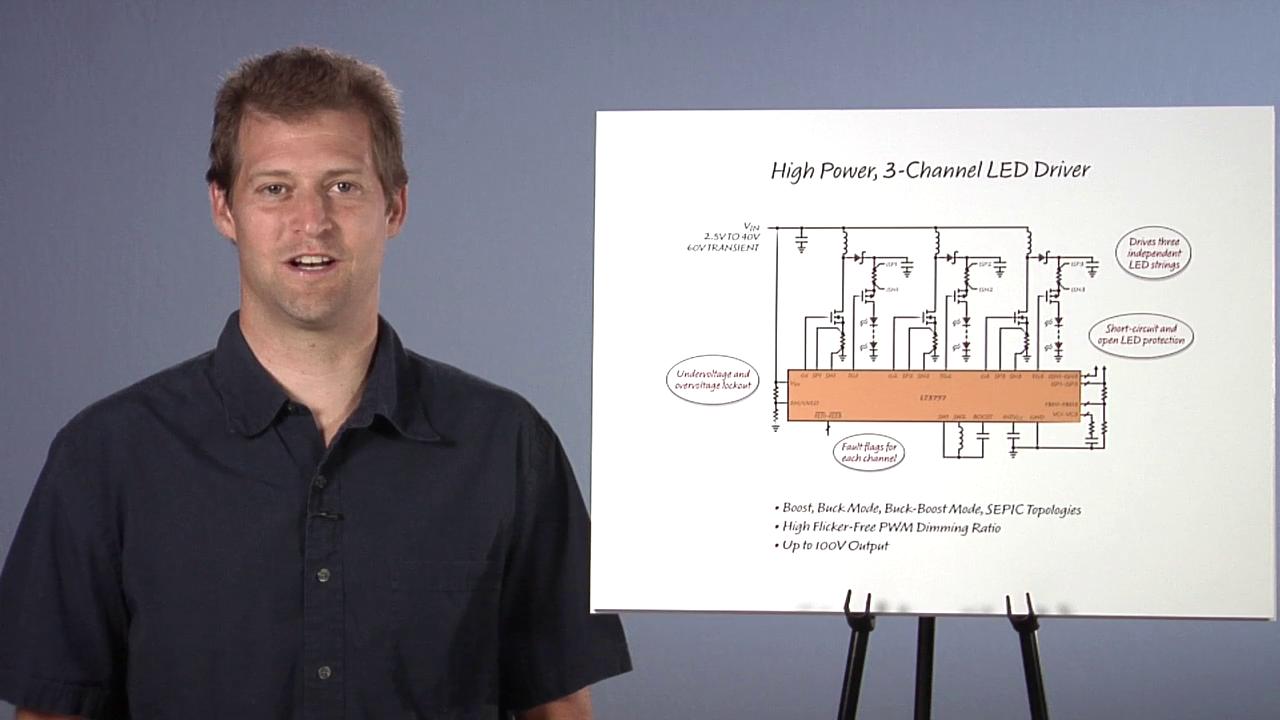

ビデオ
3
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LT3797ELXE#PBF |
48-Lead LQFP (7mm x 7mm w/ EP)
|
|
|
| LT3797EUKG#PBF |
52-Lead QFN (7mm x 8mm x 0.75mm w/ EP)
|
|
|
| LT3797EUKG#TRPBF |
52-Lead QFN (7mm x 8mm x 0.75mm w/ EP)
|
|
|
| LT3797ILXE#PBF |
48-Lead LQFP (7mm x 7mm w/ EP)
|
|
|
| LT3797IUKG#PBF |
52-Lead QFN (7mm x 8mm x 0.75mm w/ EP)
|
|
|
| LT3797IUKG#TRPBF |
52-Lead QFN (7mm x 8mm x 0.75mm w/ EP)
|
|
- LT3797ELXE#PBF
- ピン／パッケージ図
-
48-Lead LQFP (7mm x 7mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3797EUKG#PBF
- ピン／パッケージ図
-
52-Lead QFN (7mm x 8mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3797EUKG#TRPBF
- ピン／パッケージ図
-
52-Lead QFN (7mm x 8mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3797ILXE#PBF
- ピン／パッケージ図
-
48-Lead LQFP (7mm x 7mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3797IUKG#PBF
- ピン／パッケージ図
-
52-Lead QFN (7mm x 8mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3797IUKG#TRPBF
- ピン／パッケージ図
-
52-Lead QFN (7mm x 8mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
4 6, 2021
- 21_0046
Transfer of LQFP and LQFP_EP from AEM to AET
LT3797ELXE#PBF
製造中
LT3797ILXE#PBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
4 6, 2021
- 21_0046
Transfer of LQFP and LQFP_EP from AEM to AET
LT3797ELXE#PBF
製造中
LT3797ILXE#PBF
製造中
ソフトウェアおよび製品のエコシステム
| 製品モデル | 製品ライフサイクル | 詳細 | ||
|---|---|---|---|---|
|
サージ・ストッパ、過電圧および過電流保護1 |
||||
|
新規設計に推奨 |
電流制限付き高電圧サージ・ストッパー |
|||
評価用キット 3
DC1784B

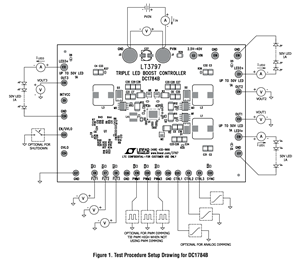

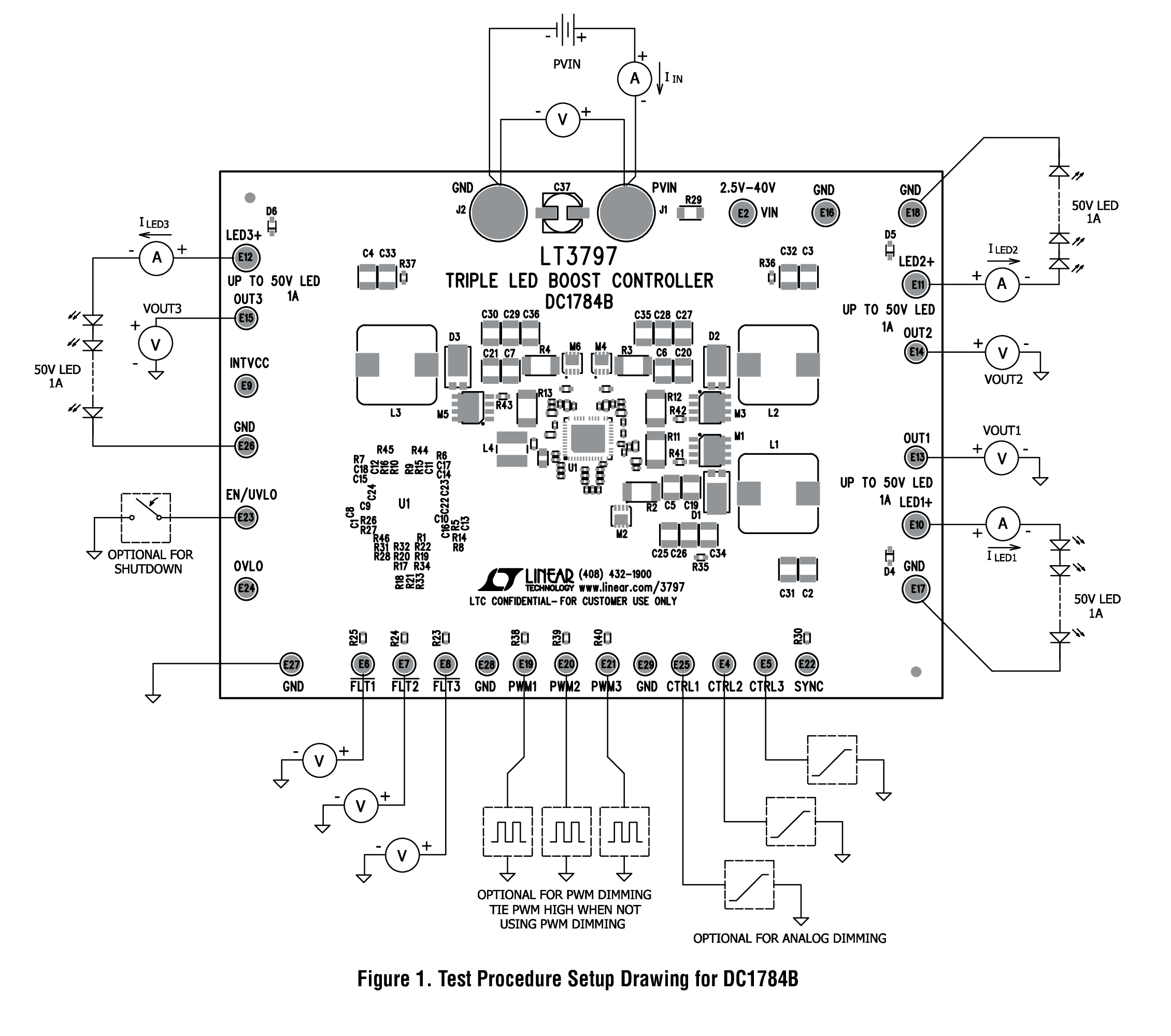

LT3797EUKG Demo Board: 2.5V to 40V input to 1A output at up to 50V
製品の詳細
DC1784B is a triple boost LED driver featuring the LT3797 triple boost LED controller. It accepts an input voltage from 2.5V to 40V (with higher transient) and drives three independent strings of up to 50V LEDs at 1A. DC1784B features independent PWM and analog dimming of each of the three LED strings. Each of the three channels has its own short-circuit protection, open LED protection, and FAULT flag output.
資料

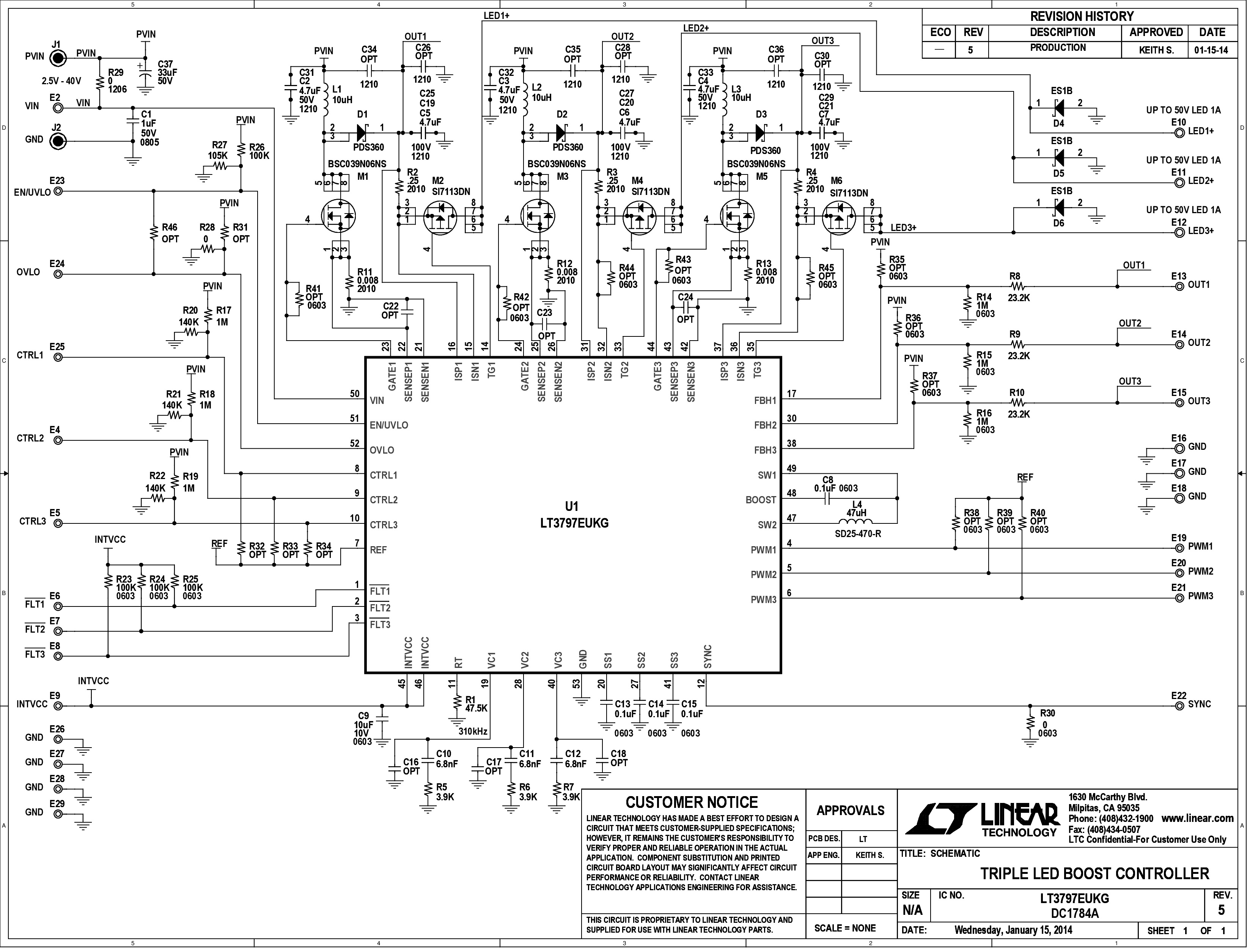

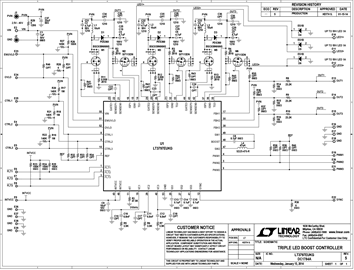

DC1784A
LT3797EUKG Demo Board | Triple Boost LED Driver, 2.5V ≤ VIN ≤ 40VIN, 50VLED @ 1A (x3)
製品の詳細
DC1784A is a triple boost LED driver featuring the LT3797 triple boost LED controller. It accepts an input voltage from 2.5V to 40V (with higher transient) and drives three independent strings of up to 50V LEDs at 1A. DC1784A features independent PWM and analog dimming of each of the three LED strings. Each of the three channels has its own short-circuit protection, open LED protection, and FAULT flag output.
資料

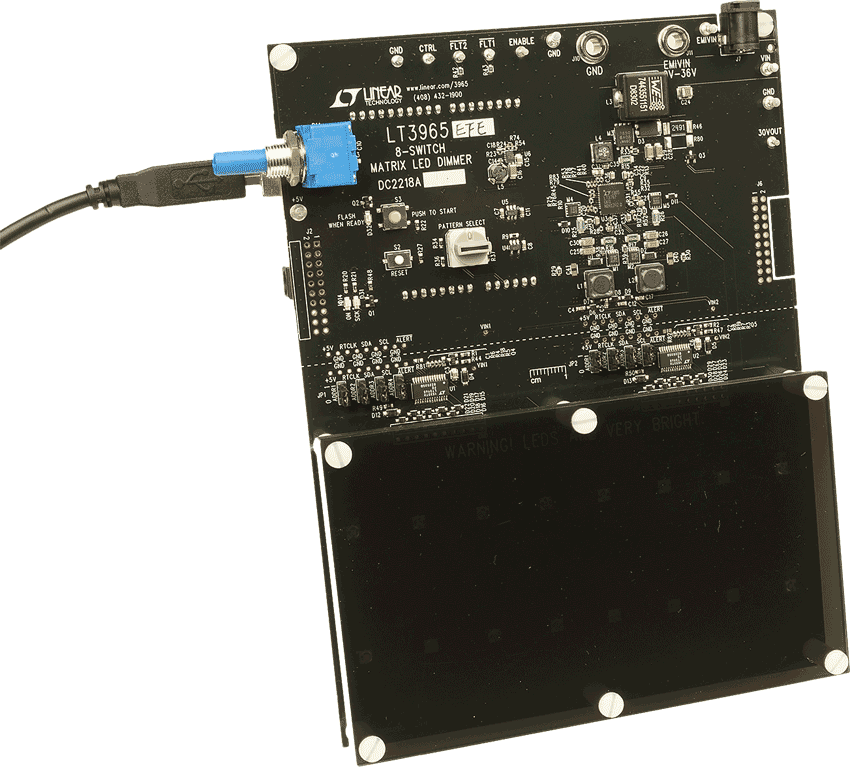

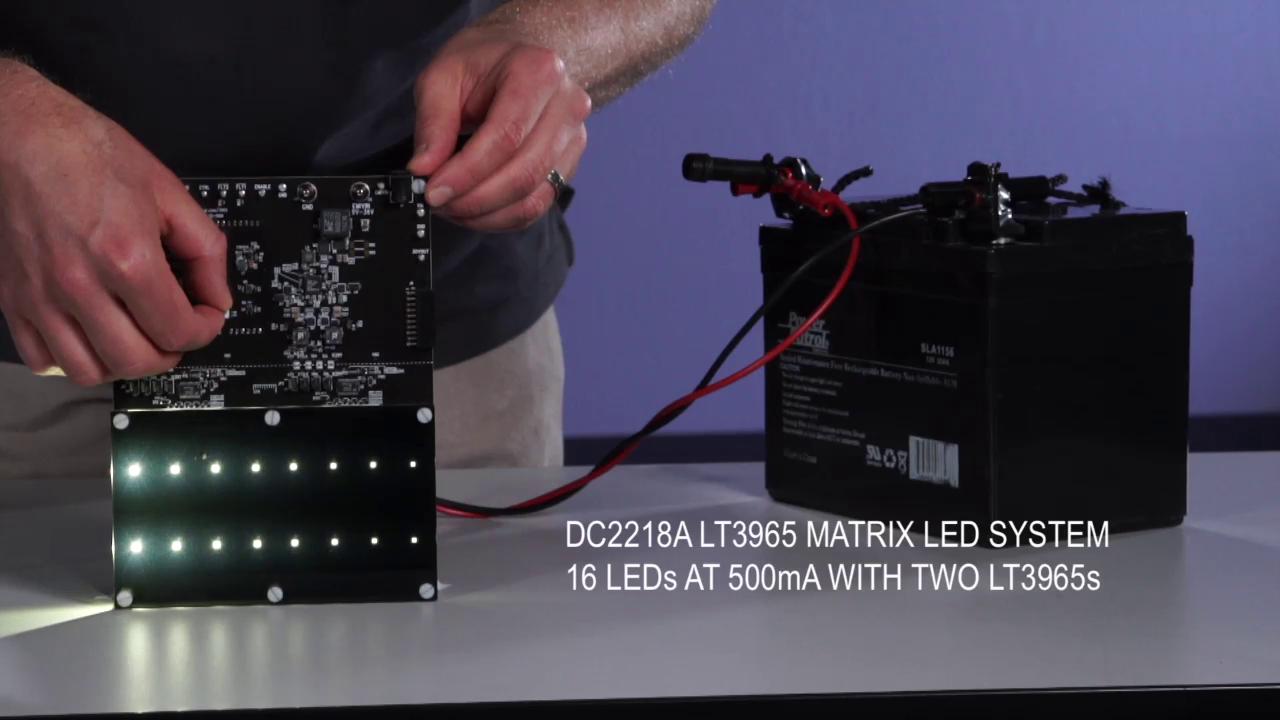

DC2218A
LT3965EFE/LT3797デモ用ボード | マトリクスLED調光装置付き2ストリング降圧LEDドライバ、9V ≤ VIN ≤ 30V、最大30VLED @ 500mA（ストリングごとに8個のLED）
製品の詳細
デモ回路DC2218Aは、LT3965 8スイッチ・マトリクスLED調光ICを搭載した、マトリクスLED調光システムです。500mA LEDが16個あり、2つの8スイッチLED調光LT3965 ICで個別にオン、オフ、またはPWM調光が可能です。2つのLEDストリングは、LT3797トリプルLEDコントローラICの2つの降圧LEDドライバで駆動されます。LT3797の3番目のチャンネルは30Vプリブースト・レギュレータとして機能し、正しい入力電圧を2つの降圧LEDドライバチャンネルに供給します。DC2218Aは、9V～30Vの入力で駆動でき、最大36Vのトランジェントに耐えられます。
資料
ツールおよびシミュレーション 1
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
Lt Spice
