LT3790: 60V同期整流式4スイッチ昇降圧コントローラ データシート (Rev. )12/12/2014PDF738K
類似製品
製品概要
機能と利点
- 4スイッチのシングル･インダクタ・アーキテクチャにより、出力電圧より高い、低い、または等しい入力電圧が可能
- 同期スイッチング：最大98.5%の効率
- 広い入力電圧範囲：4.7V～60V
- 2%の出力電圧精度：1.2V ≤ VOUT < 60V
- 6%の出力電流精度：0V ≤ VOUT < 60V
- 電流モニタ出力による入力および出力の電流レギュレーション
- 降圧または昇圧動作時に上側FETのリフレッシュ不要
- シャットダウン時にVINからVOUTを切断
- C/10充電終了フラグおよび出力短絡フラグ
- デバイス1個につき100W以上が可能
- 容易な並列接続による出力電力の増強
- 露出パッドを備えた38ピンTSSOPパッケージ
製品概要
LT3790は、同期整流式の4スイッチ昇降圧、電圧/電流レギュレータ・コントローラです。LT3790は、出力電圧より高い、低い、または等しい入力電圧で、出力電圧、出力電流、または入力電流を安定化することができます。固定周波数の電流モード・アーキテクチャにより、200kHz～700kHzの範囲で周波数の調整や同期が可能です。降圧または昇圧動作時に上側FETのリフレッシュ・スイッチング・サイクルは必要ありません。60Vの入力電圧および60Vの出力電圧が可能であり、動作領域間を継ぎ目なく遷移できるので、LT3790は自動車、産業用、通信、さらにはバッテリ駆動システムでの電圧レギュレータ、バッテリ・チャージャ/スーパーキャパシタ・チャージャ・アプリケーションに最適です。
LT3790は、入力電流モニタおよび出力電流モニタ機能と、C/10充電終了フラグや短絡出力フラグなど、各種の状態フラグ機能を備えています。
アプリケーション
- 自動車、通信、産業用システム
- 大電力バッテリ駆動システム
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R526 Reliability Data3/26/2018PDF365 K
-

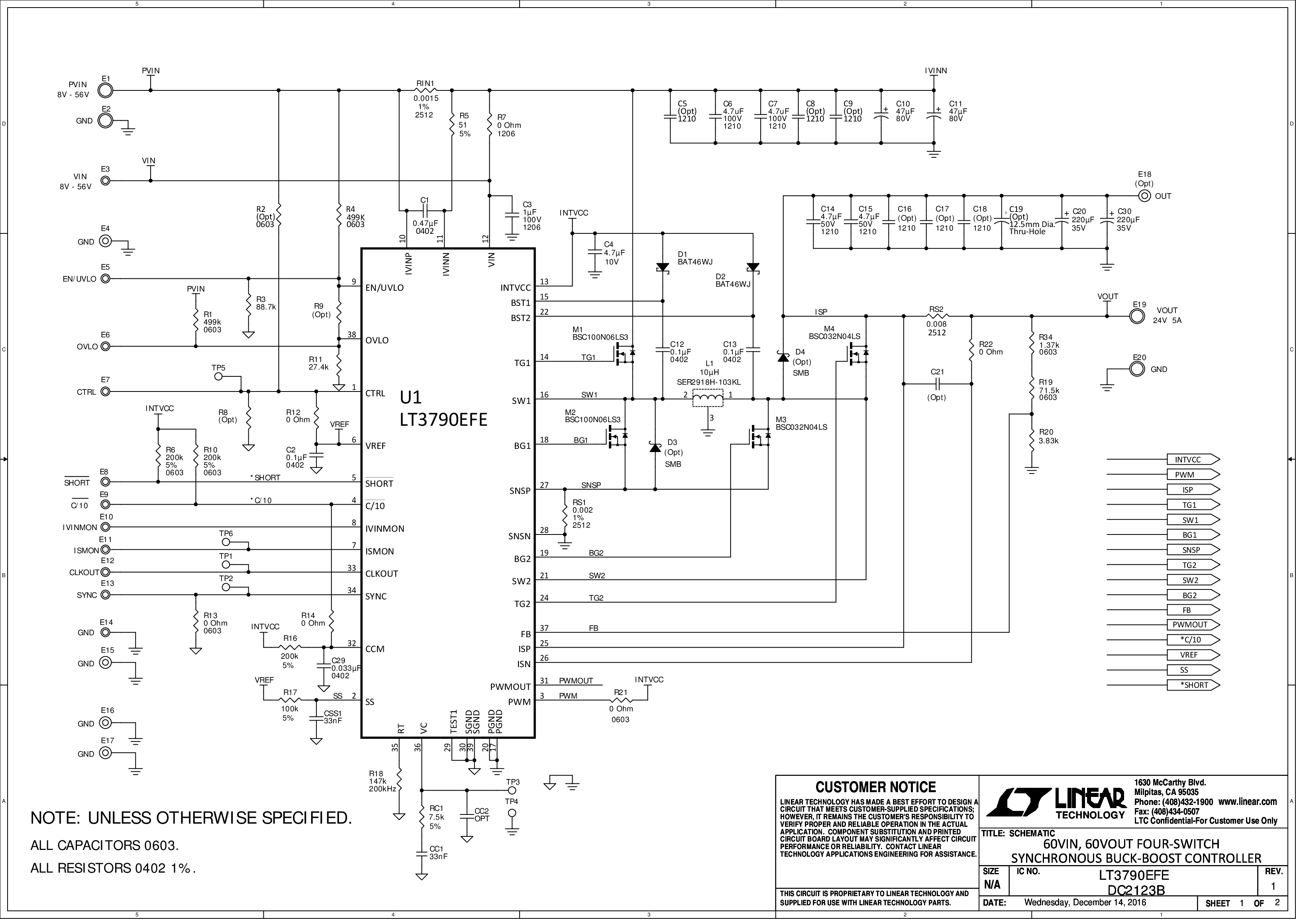

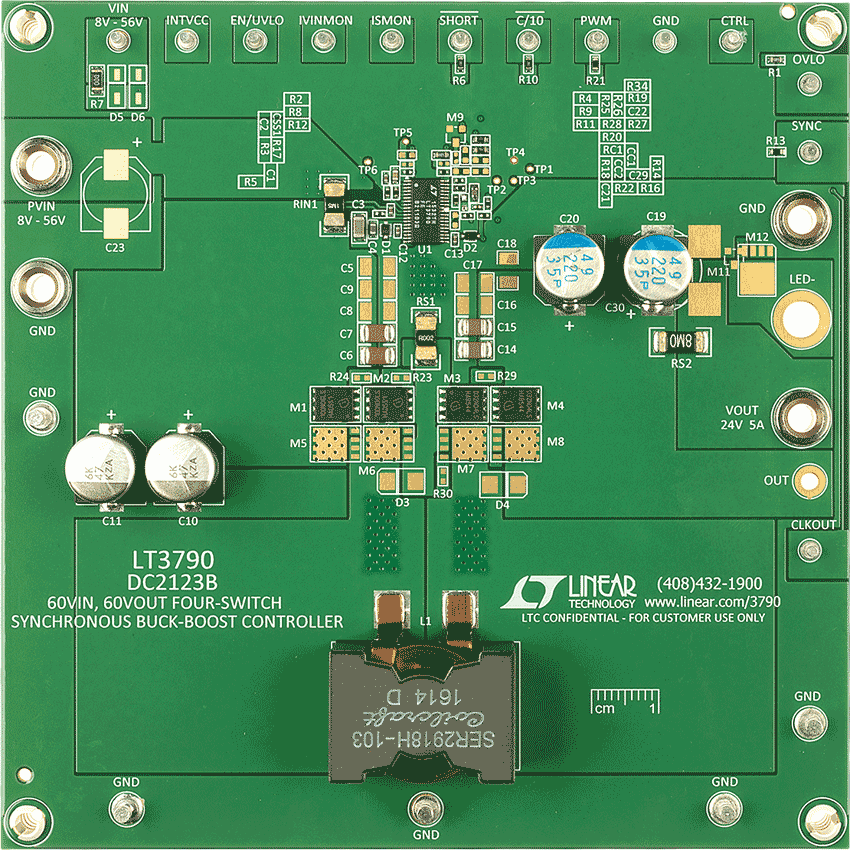

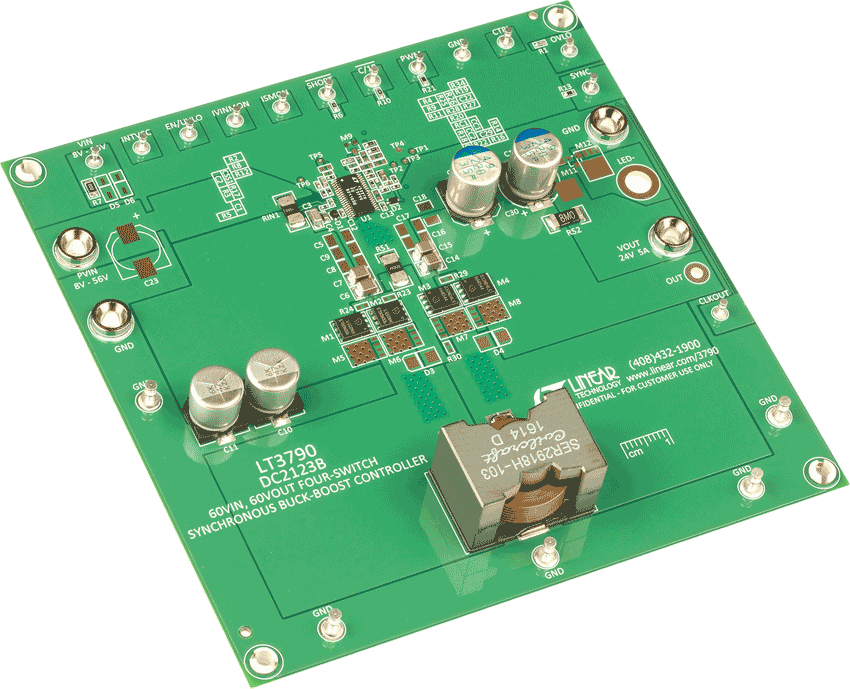

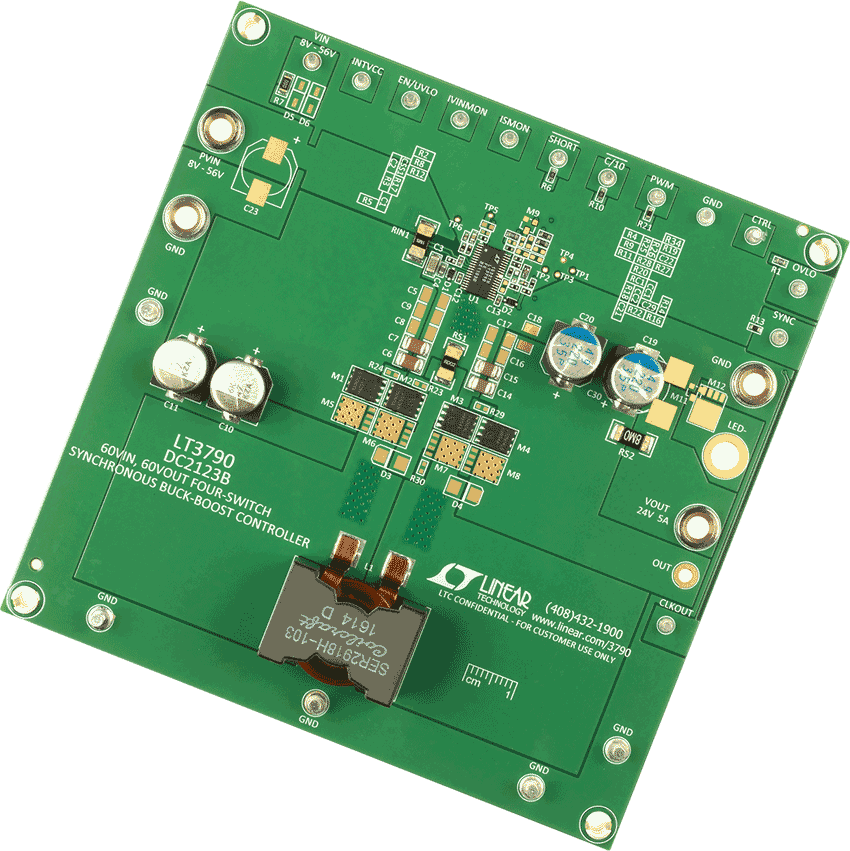

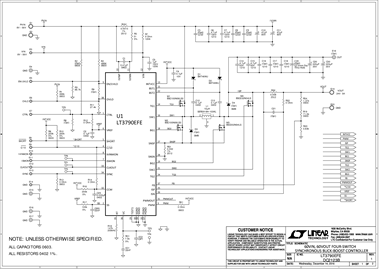

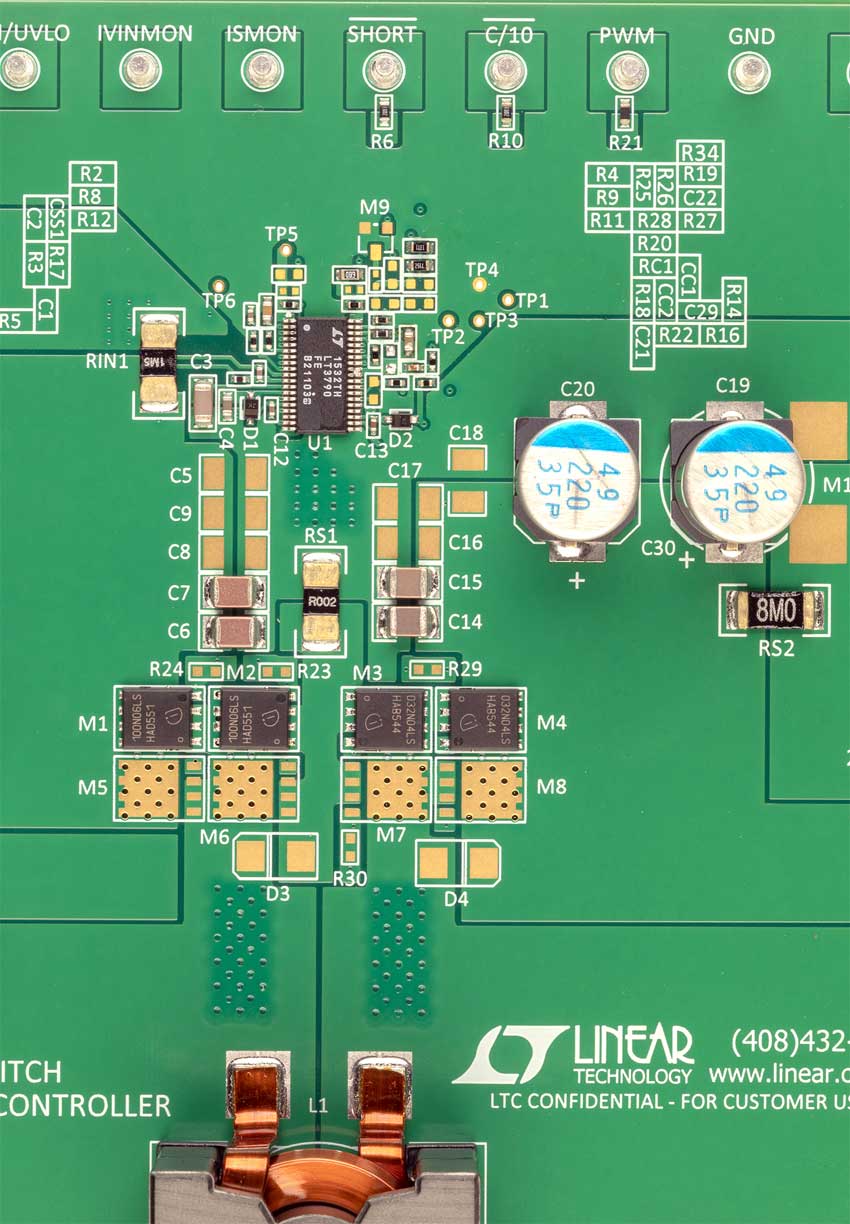

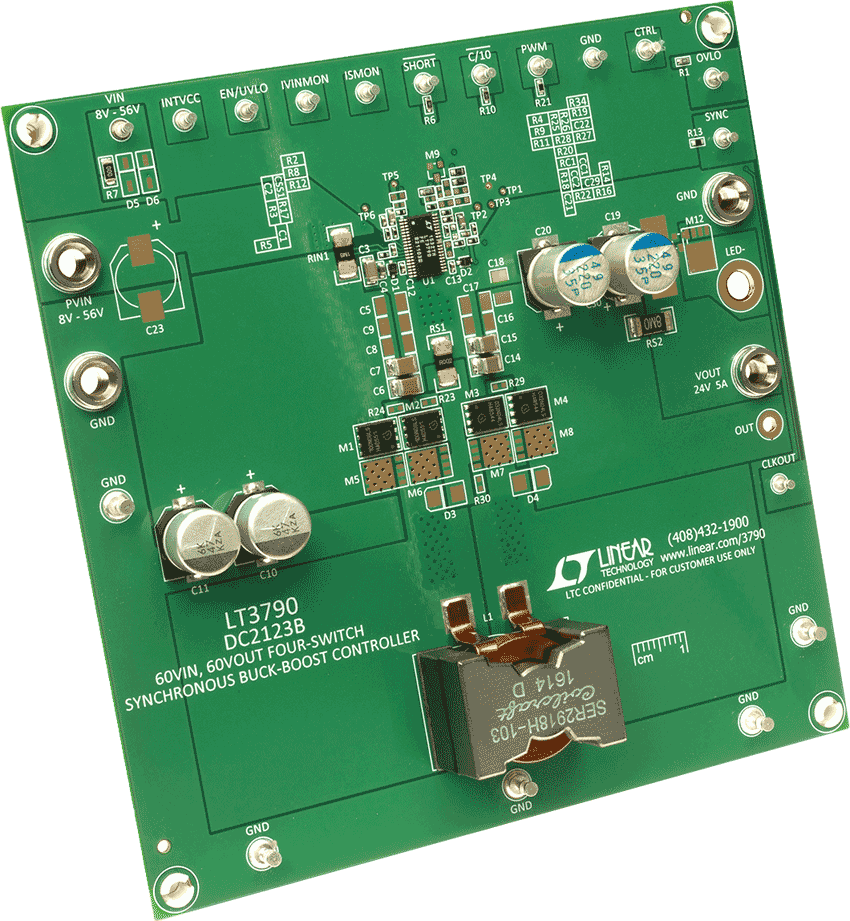

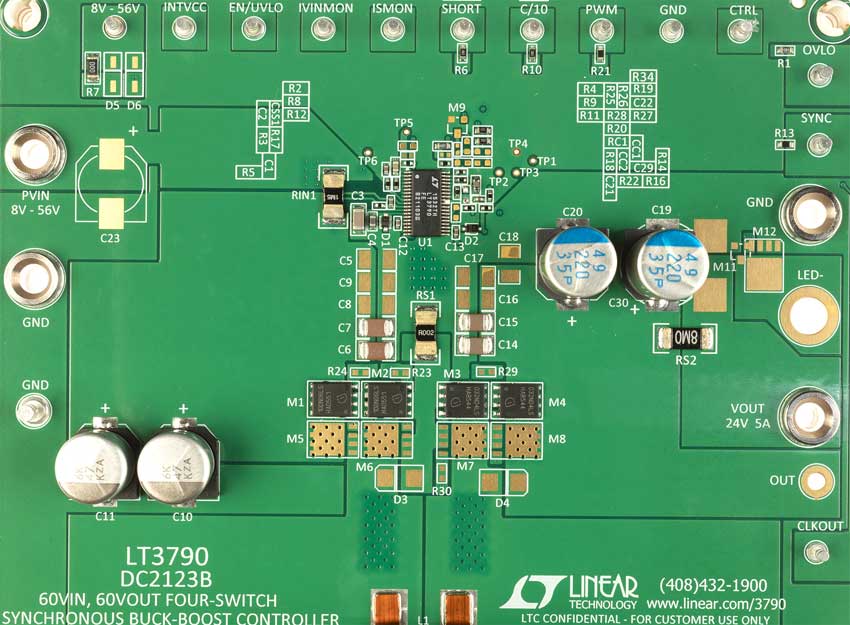

DC2123B - Demo Manual1/18/2017PDF509K
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LT3790
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LT3790EFE#PBF | 材料宣誓書（MD） | 信頼性データ | 38-Lead TSSOP w/ EP | |
| LT3790EFE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 38-Lead TSSOP w/ EP | |
| LT3790HFE#PBF | 材料宣誓書（MD） | 信頼性データ | 38-Lead TSSOP w/ EP | |
| LT3790HFE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 38-Lead TSSOP w/ EP | |
| LT3790IFE#PBF | 材料宣誓書（MD） | 信頼性データ | 38-Lead TSSOP w/ EP | |
| LT3790IFE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 38-Lead TSSOP w/ EP | |
| LT3790MPFE#PBF | 材料宣誓書（MD） | 信頼性データ | 38-Lead TSSOP w/ EP | |
| LT3790MPFE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 38-Lead TSSOP w/ EP | |
| ウェハ・ファブリケーション・データ | R526 Reliability Data |
