製品概要

機能と利点

  • 2フェーズ動作により、必要な入出力容量を低減
  • プログラム可能なスイッチング周波数:150kHz~500kHz
  • 入力範囲:6V~40V
  • VCC ≥ 13Vで、10Vのゲートドライブ
  • 高電流ゲートドライブ(4A)
  • プログラム可能なソフトスタートと電流制限
  • プログラム可能なスロープ補償により、高いノイズ耐性を実現
  • 外付け同期ドライバ向けに立下り遅延をプログラム可能なMOSFETゲート信号を供給
  • プログラム可能な低電圧ロックアウト
  • プログラム可能なデューティサイクル・クランプ(50%以上)
  • 熱特性が改善された28ピンTSSOPパッケージと4mm×5mm QFNパッケージ

製品概要

LT3782は電流モード2フェーズ昇圧DC/DCコンバータ・コントローラです。(最大500kHzの)高スイッチング周波数と2フェーズ動作により、システム・フィルタリング容量およびインダクタンス要件を緩和します。

LT3782は(VCC ≥ 13Vで)10Vのゲートドライブと4Aのピーク・ドライブ電流を使用して、ほとんどのインダストリアル・グレード・ハイパワーMOSFETを高効率でドライブ可能です。また、同期アプリケーション向けに、立下り遅延をプログラム可能な同期ゲート信号を供給することにより、外付けMOSFETドライバ使用時の交差導通を回避できます。この他に、プログラム可能な低電圧ロックアウト、ソフトスタート、電流制限、デューティサイクル・クランプ(50%以上)、スロープ補償などの機能を搭載しています。

LT3782は熱特性が改善された28ピンTSSOPパッケージと4mm×5mm QFNパッケージで供給されます。

新規設計では、位相整合を改善したLT3782Aを使用してください。


アプリケーション

  •  産業用機器
  •  テレコム・インフラストラクチャ
  •  インターリーブされた絶縁電源

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

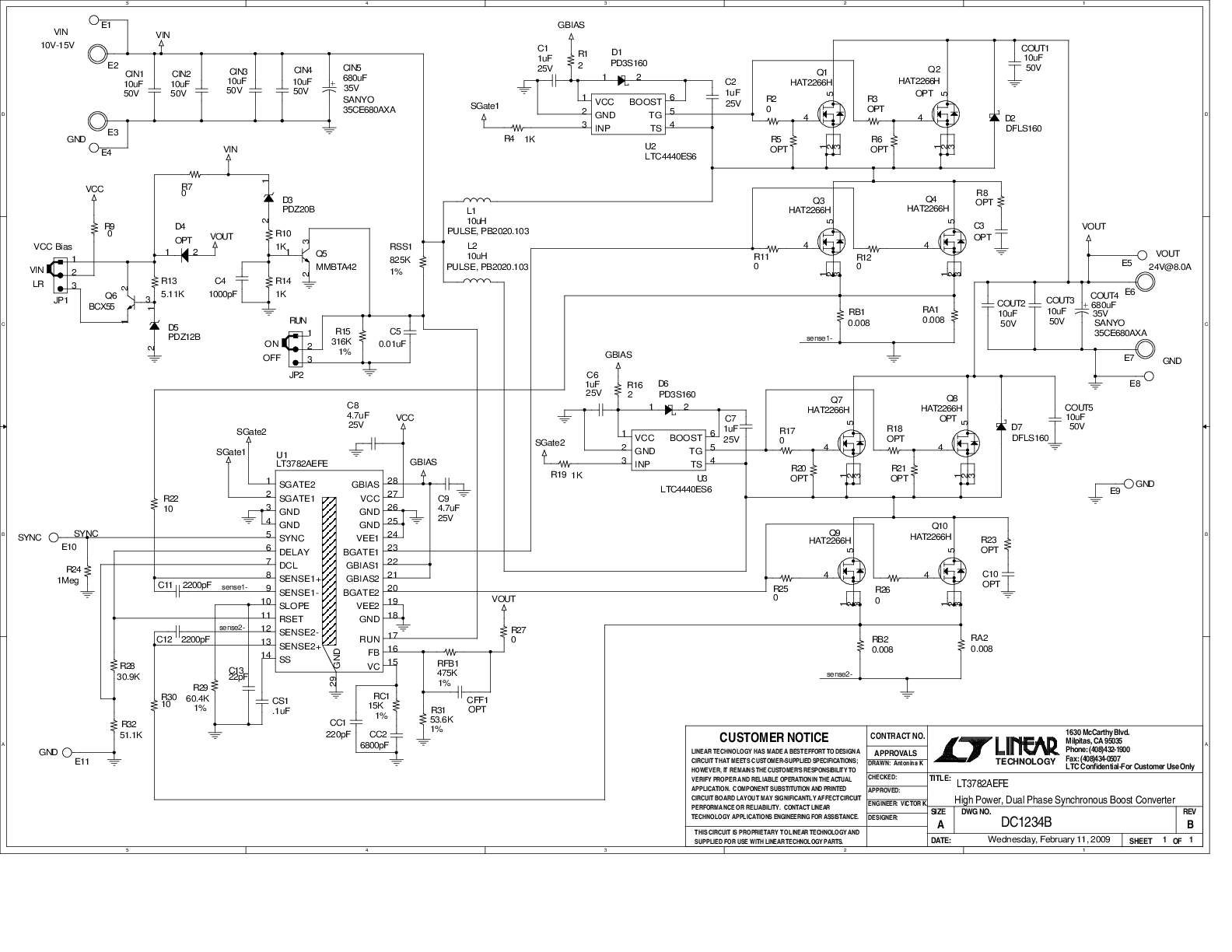

評価キット (1)
