LT3741/LT3741-1: 大電力、定電流、定電圧の降圧コントローラ データシート (Rev. )4/17/2014PDF609K
製品概要
機能と利点
- 制御ピンにより、安定化出力電流を高精度で制御
- 電圧レギュレーション精度：±1.5%
- 電流レギュレーション精度：±6%
- 入力電圧範囲：6V～36V
- 広い出力電圧範囲：0V～(VIN – 2V)
- 平均電流モード制御
- シャットダウン電流：<1µA
- 効率：最大94%
- 熱によって負荷電流を制御するピンを追加

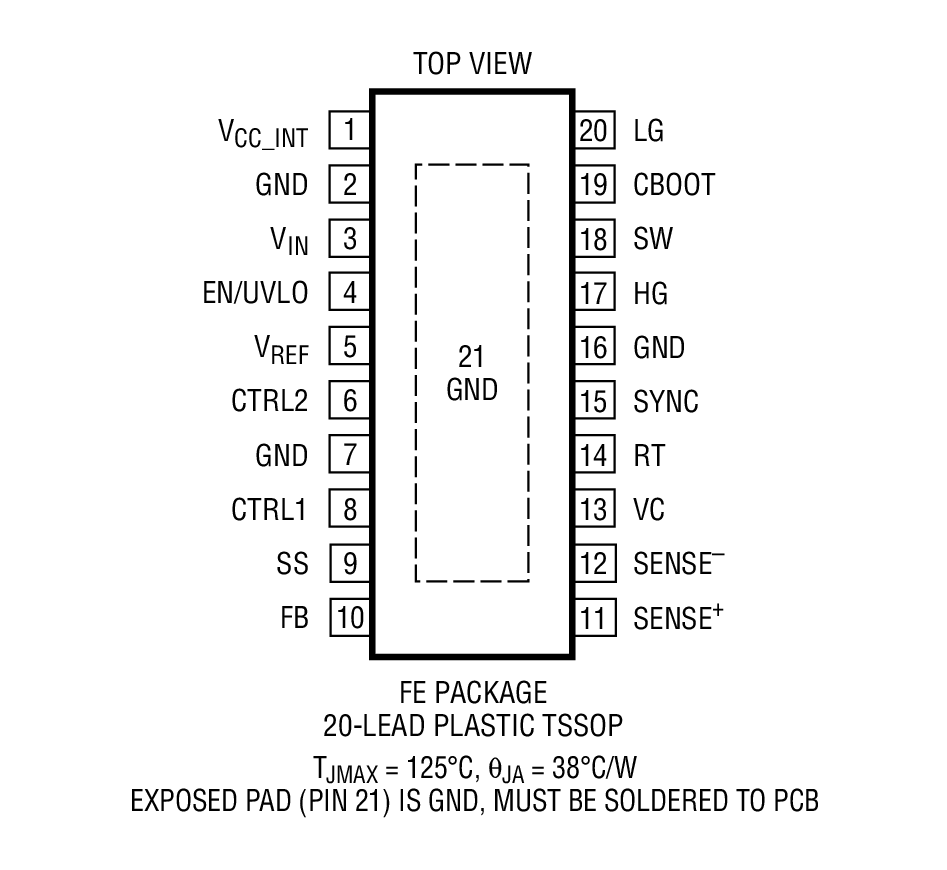

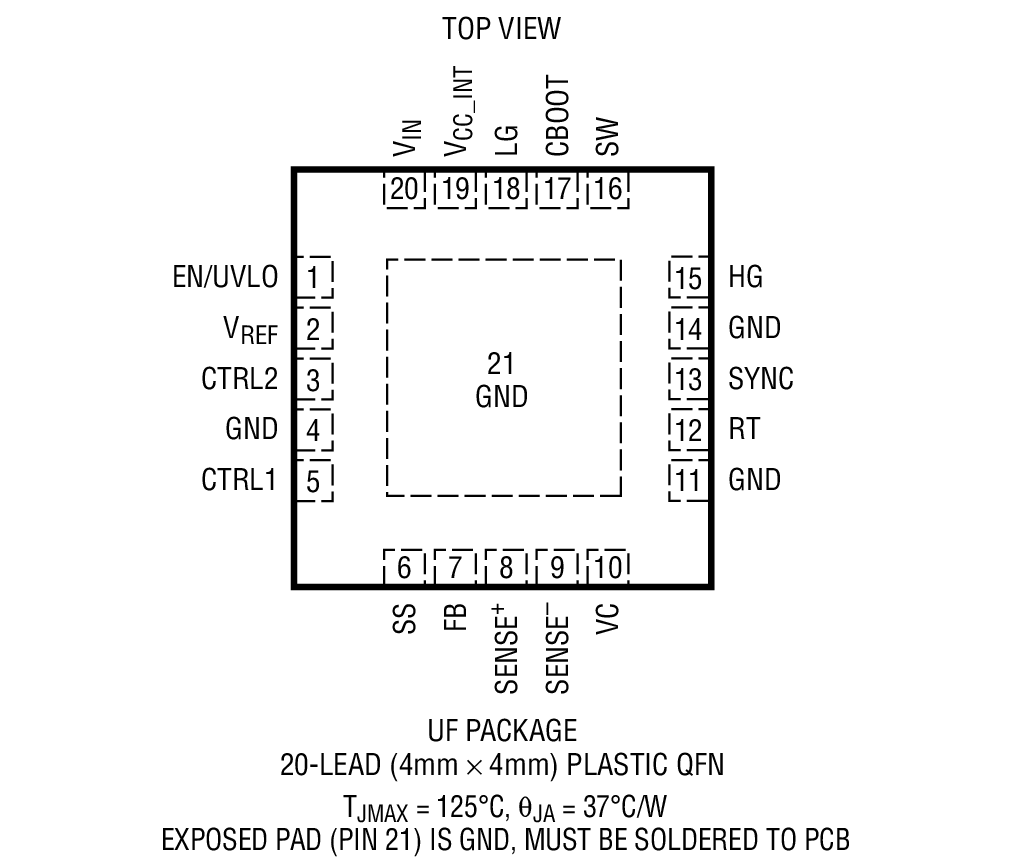

- 熱特性が改善された4mm × 4mm QFNパッケージと20ピンFEパッケージ
製品概要

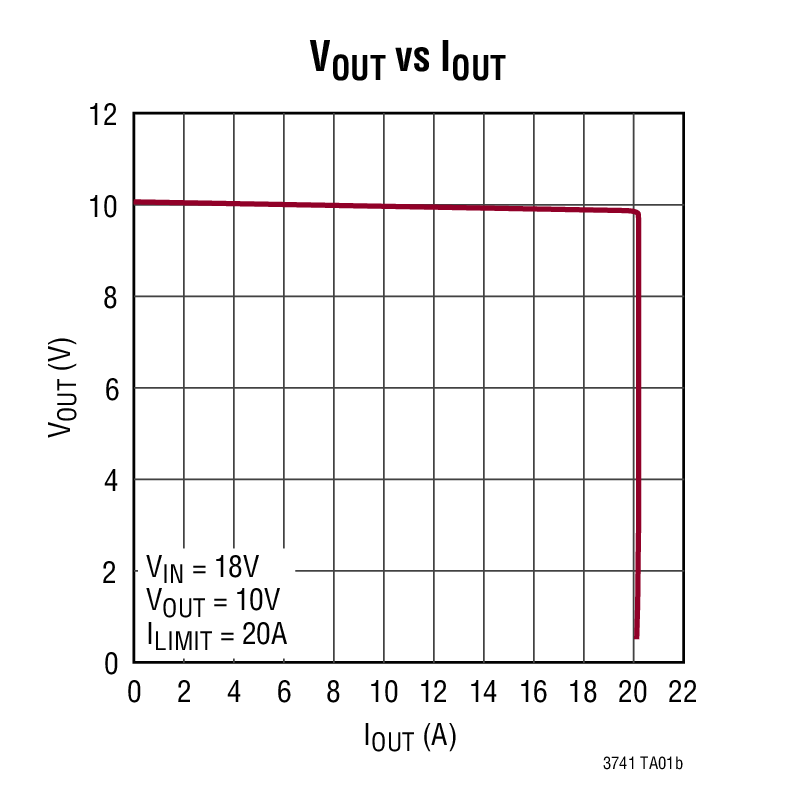

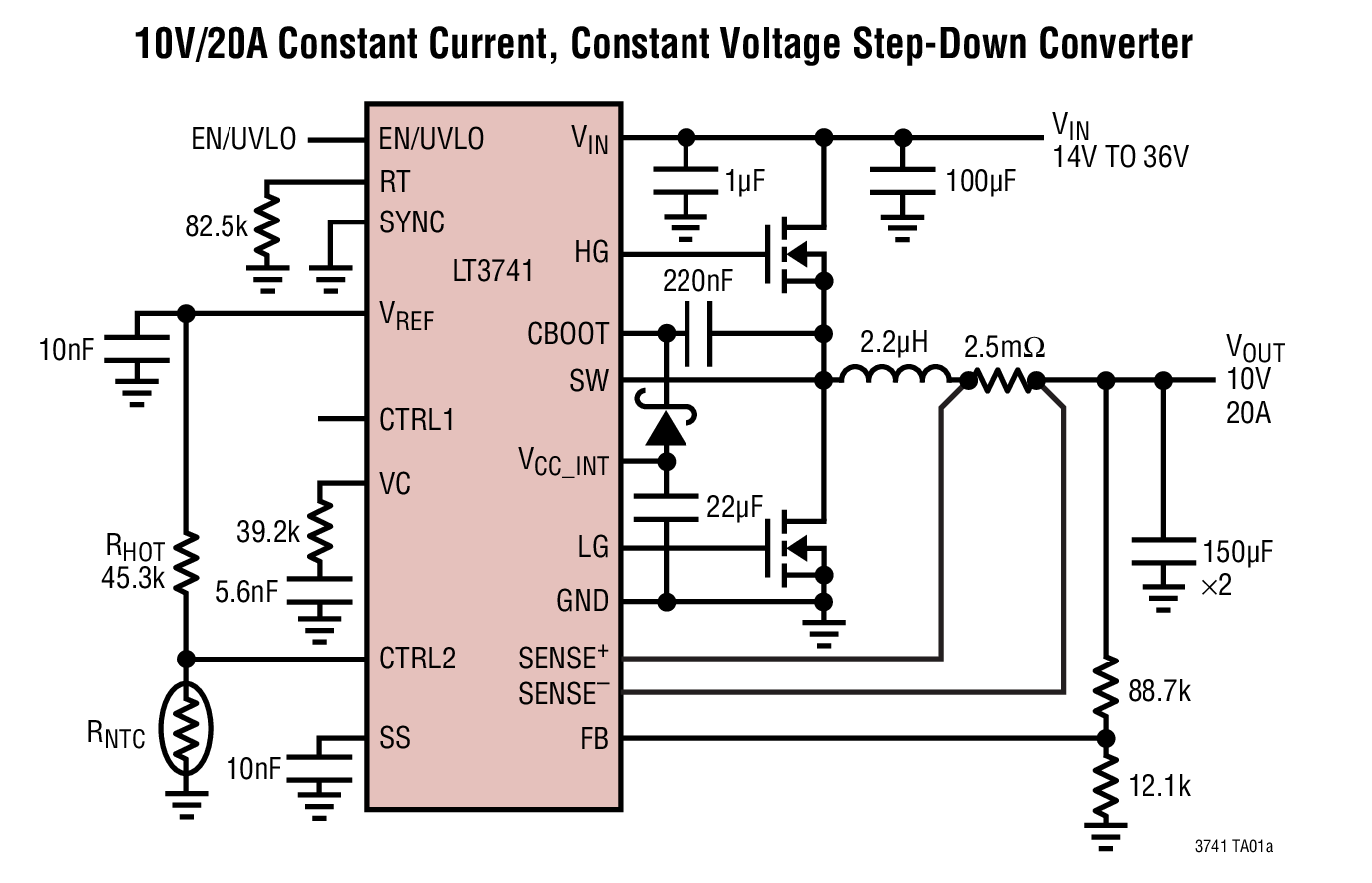

LT3741およびLT3741-1は、最大20Aの出力電流を正確に安定化する目的で設計された固定周波数の同期整流式降圧DC/DCコントローラです。平均電流モード・コントローラは、0Vから（VIN – 2V）までの広い出力電圧範囲でインダクタ電流のレギュレーションを維持できます。安定化電流はCTRLピンのアナログ電圧と外付けの検出抵抗で設定します。独自の回路構成により、LT3741にはソース電流とシンク電流の両方の能力があります。シンク電流が必要ない場合、あるいは並列アプリケーションの場合は、LT3741-1を使用してください。安定化電圧と過電圧保護は、出力とFBピンの間に分圧器を接続して設定します。ソフトスタート機能を備えているので、起動時に安定化電流を徐々に増加させることができます。スイッチング周波数は、RTピンの外付け抵抗またはSYNCピンと外部クロック信号を使用することにより、200kHz～1MHzの範囲で設定できます。
その他に、CTRLピンと併用するための高精度外部リファレンス電圧、UVLOヒステリシスを設定可能な高精度UVLO/ENピン、サーマル・シャットダウンなどの特長があります。
アプリケーション
- 汎用産業機器
- スーパーキャパシタの充電
- 高度の短絡保護や高精度の出力電流制限を必要とするアプリケーション
- 定電流源または定電圧源
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R548 Reliability Data3/26/2018PDF28 K
-

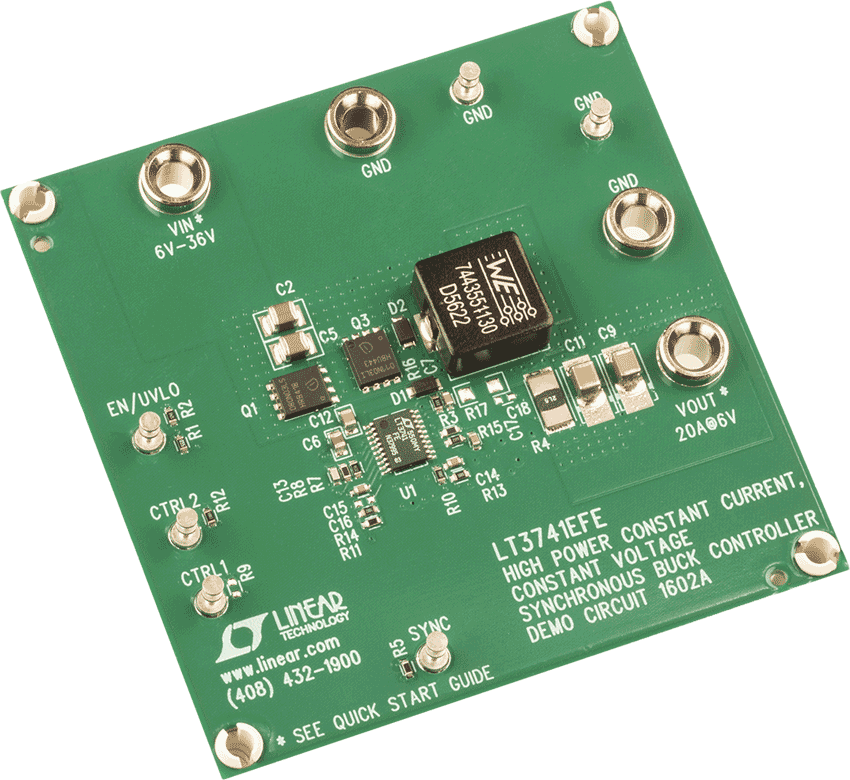

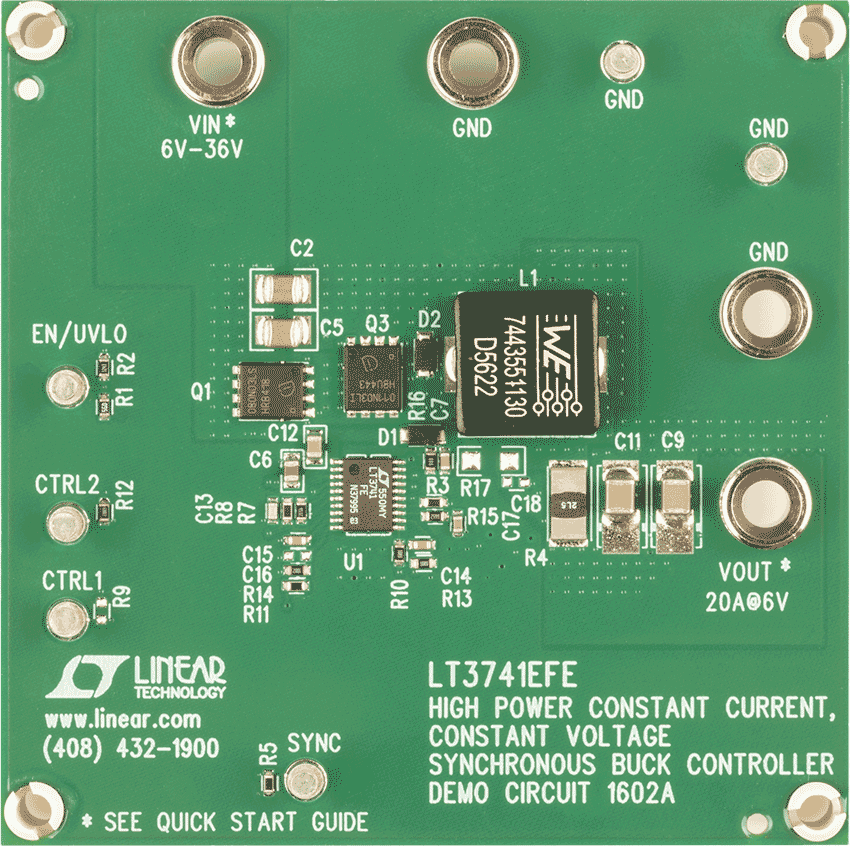

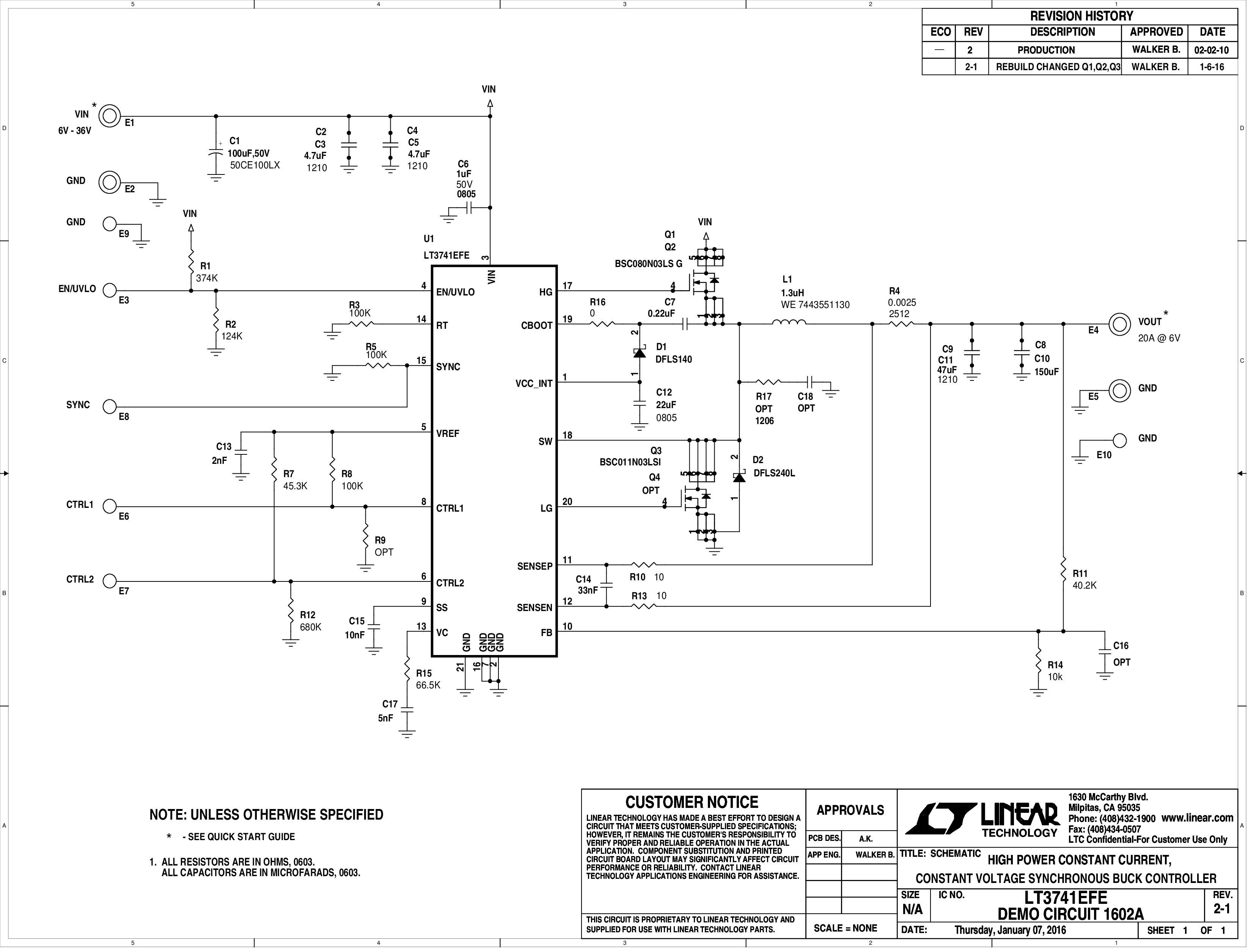

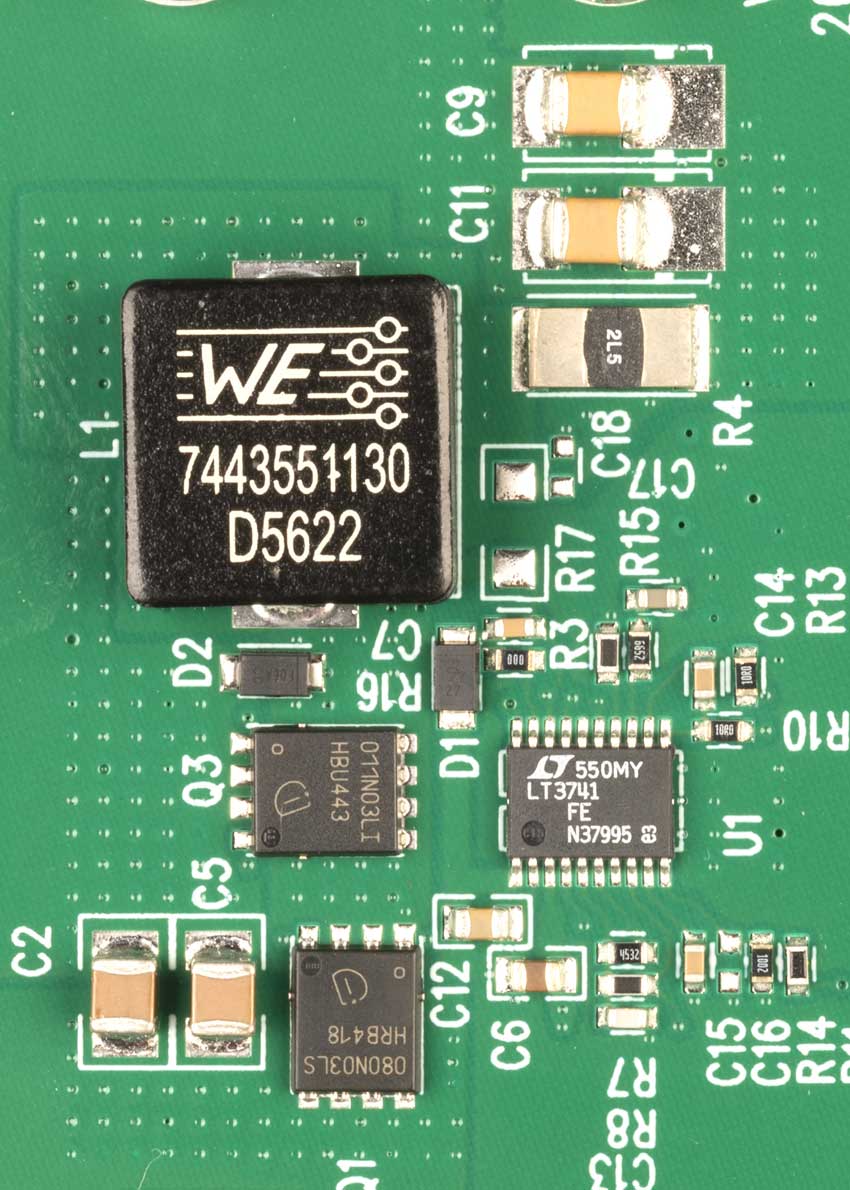

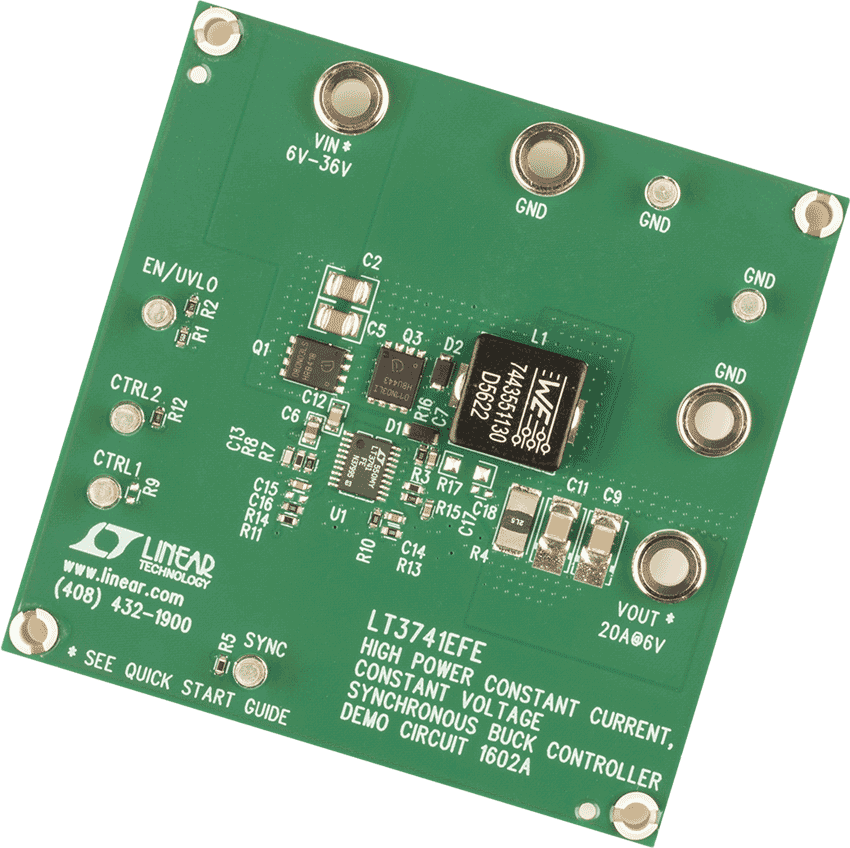

DC1602A - Demo Board4/8/2016PDF254K
