LT3694

デュアルLDO付き、36V、2.6Aモノリシック降圧レギュレータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示

PDF

5 21, 2012 ellipse 日本語

LT3694: デュアルLDO付き、36V、2.6Aモノリシック降圧レギュレータ データシート

データシートご利用上の注意
PDFファイルを開く external-link 652.00K
Documentation すべてのドキュメントを表示
LTspice LT3694 - Step-Down (Buck) Regulators Download 4.53 KB LTspice LT3694-1 Demo Circuit - 36V Buck Regulator w/ Dual LDO and Clock Out (12V to 3.3V@1.7A, 2.5V@450mA & 1.8V@450mA) Download 5.00KB LTspice LT3694 Demo Circuit - 36V Buck Regulator w/ Dual LDO and Sync In (12V to 3.3V@1.7A, 2.5V@450mA & 1.8V@450mA) Download 5.00KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 16
1Ku当たりの価格 最低価格：$4.60
特長
  • 広い入力電圧範囲：4V～36V
  • 過電圧シャットダウンにより、70Vまでの過渡電圧に対して回路を保護
  • パワー・スイッチを内蔵する2.6A出力のスイッチング・レギュレータ
  • 電流制限をプログラム可能な、デュアル低損失リニア・レギュレータ・コントローラ
  • トラッキング/ソフトスタート入力とパワーグッド出力により、ソフトスタートと電源シーケンス制御を簡素化
  • 小型インダクタとセラミック・コンデンサを使用
  • VOUT(MIN) = 0.75V (降圧コンバータとLDO)
  • 調整可能なスイッチング周波数： 250kHz～2.5MHz
  • 高精度なイネーブル・スレッショルドにより、低電圧ロックアウトをユーザーがプログラム可能
  • クロック同期入力付きオプション(LT3694)または他のスイッチング・レギュレータへの同期を可能にするクロック出力付きオプション(LT3694-1)

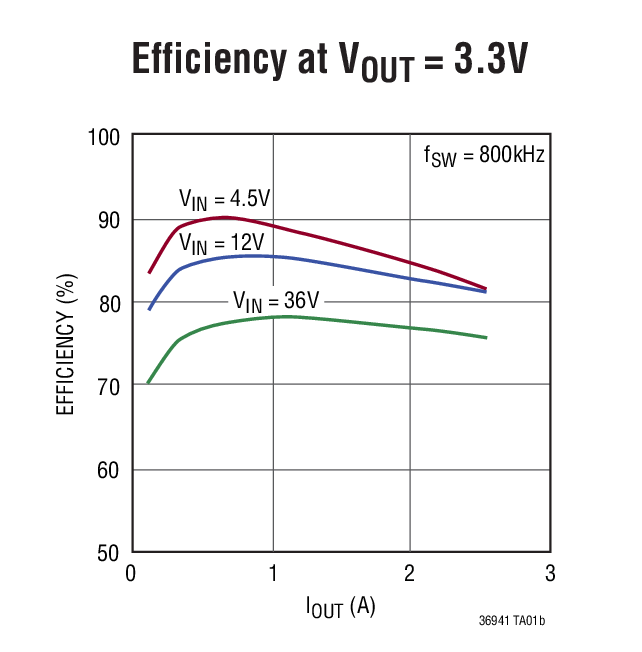

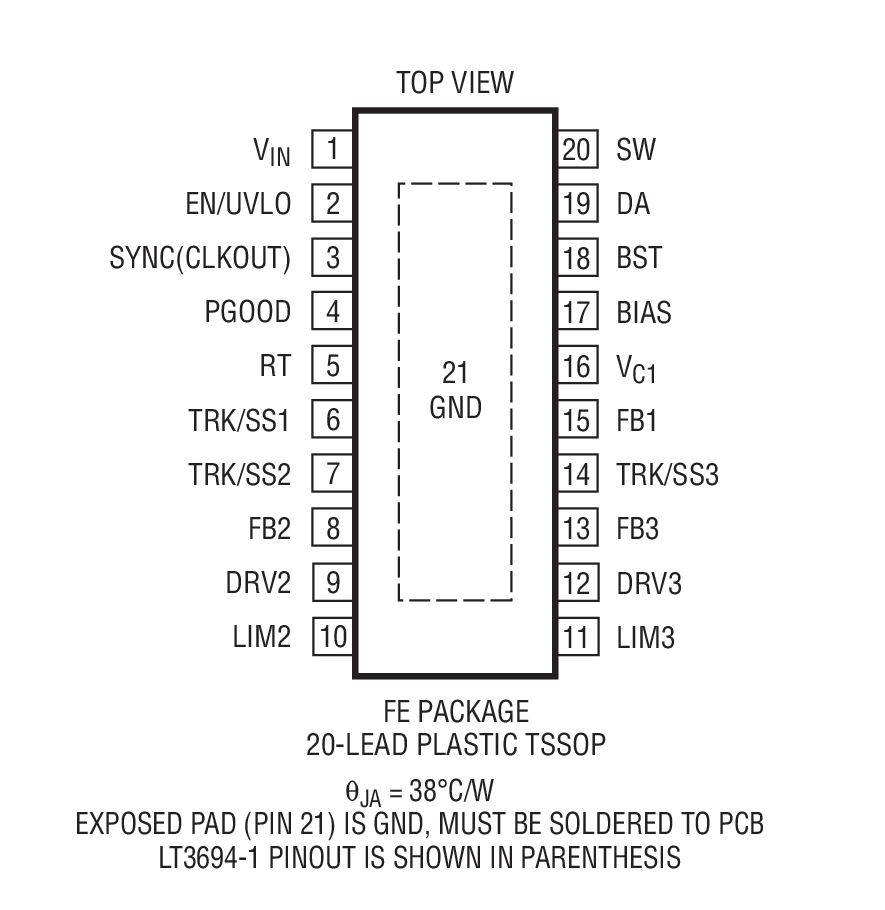

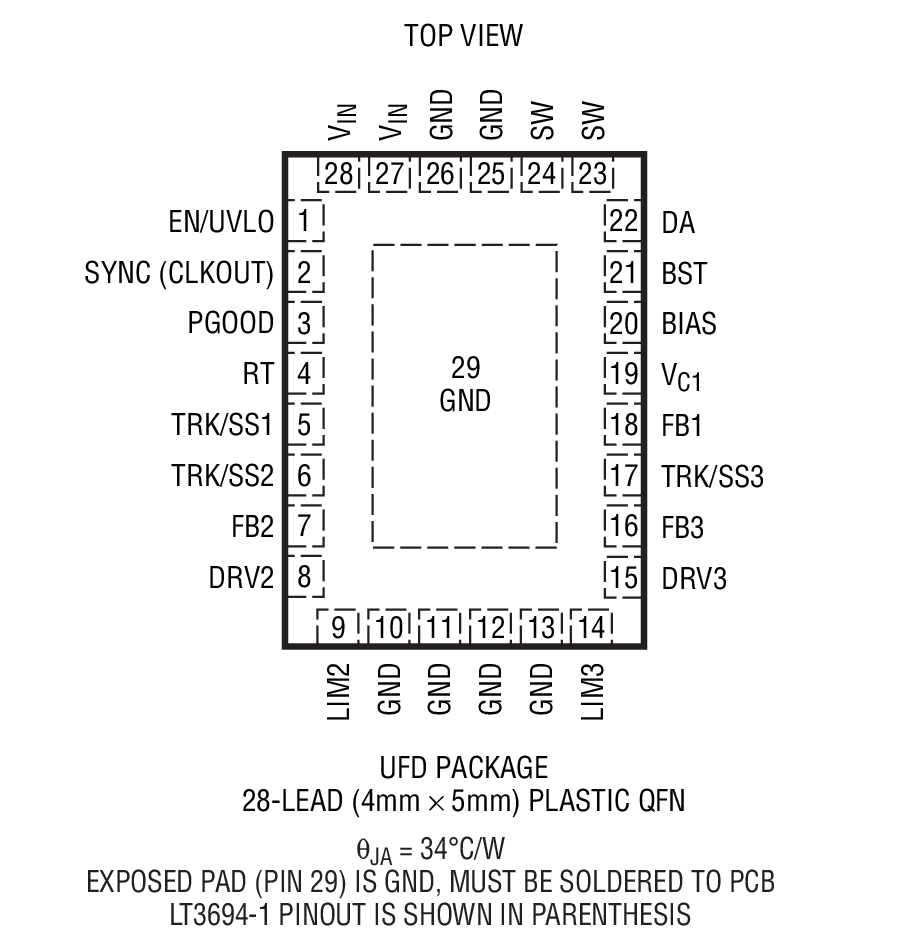

  • 熱特性が改善された28ピン4mm × 5mm QFNおよび20ピンTSSOP パッケージ
製品概要
show more Icon

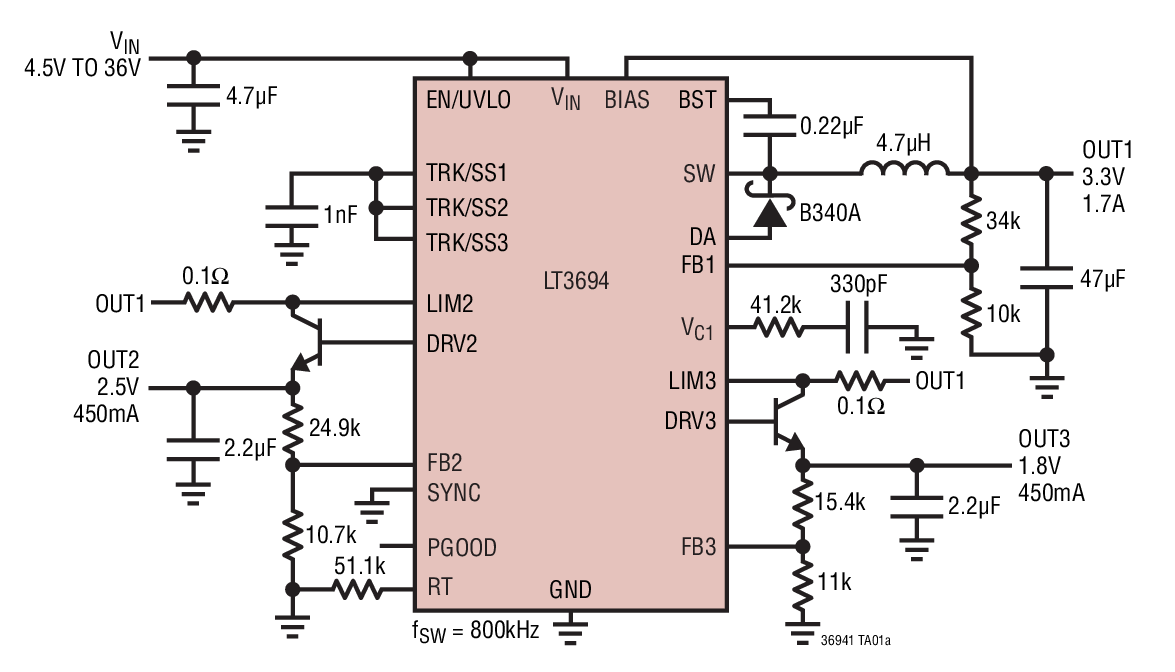

LT3694/LT3694-1は、デュアル低損失レギュレータ・コントローラを内蔵するモノリシック電流モードDC/DCコンバータです。このスイッチング・コンバータは、最大2.6Aの出力電流を生成できる降圧コンバータです。各レギュレータはトラッキング/ソフトスタート回路を個別に備えているので、電源シーケンス制御およびマイクロコントローラやDSPとのインタフェースを簡素化します。

スイッチング周波数は1本の抵抗を使って250kHz～2.5MHzの範囲で設定されます。高いスイッチング周波数により、小型のインダクタやセラミック・コンデンサを使用可能なので、非常に小型のトリプル出力ソリューションになります。固定スイッチング周波数と低インピーダンスのセラミック・コンデンサを組み合わせることにより、出力リップルが小さく、予測可能です。保護回路はパワー・スイッチと外付けショットキー・キャッチ・ダイオードを流れる電流を検出して、LT3694を短絡状態に対して保護します。また、周波数フォールドバックとサーマル・シャットダウンにより、さらにデバイスを保護します。

LT3694は入力電圧範囲が4V～36Vと広いので、4セル・バッテリや5Vロジック電源から安定化されていないACアダプタ・トランス、鉛蓄電池、分配型電源までの多様な電源を安定化します。LT3694はSYNCピンを使って外部クロックに同期可能です。他方、LT3694-1はCLKOUTピンを備えており、他のDC/DCコンバータをLT3694-1のクロックに同期させることができます。


アプリケーション

  • 車載機器
  • 産業用機器
  • DSLモデムとケーブル・モデム
  • 分配型電源の安定化
  • ACアダプタ・トランスの安定化
