LT3692

製造中

モノリシック・デュアル・トラッキング3.5A降圧スイッチング・レギュレータ

データシート
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 広い入力電圧範囲:
    • 3V～36Vで動作
    • OVLOにより60Vまでの過渡電圧から回路を保護
  • 各3.5Aレギュレータごとに電源、シャットダウン、ソフトスタート、プログラム可能な電流制限、プログラム可能なパワーグッドを搭載
  • 同期クロック出力を備え、調整可能/同期可能な固定周波数動作: 250kHz～2.25MHz
  • 独立した同期スイッチング周波数により、部品サイズを最適化
  • 逆位相スイッチング
  • 出力を並列接続可能
  • 柔軟な出力電圧トラッキング
  • 強化された短絡保護機能
  • 低損失電圧: 最大95%のデューティサイクル
  • 低シャットダウン電流: <10μA

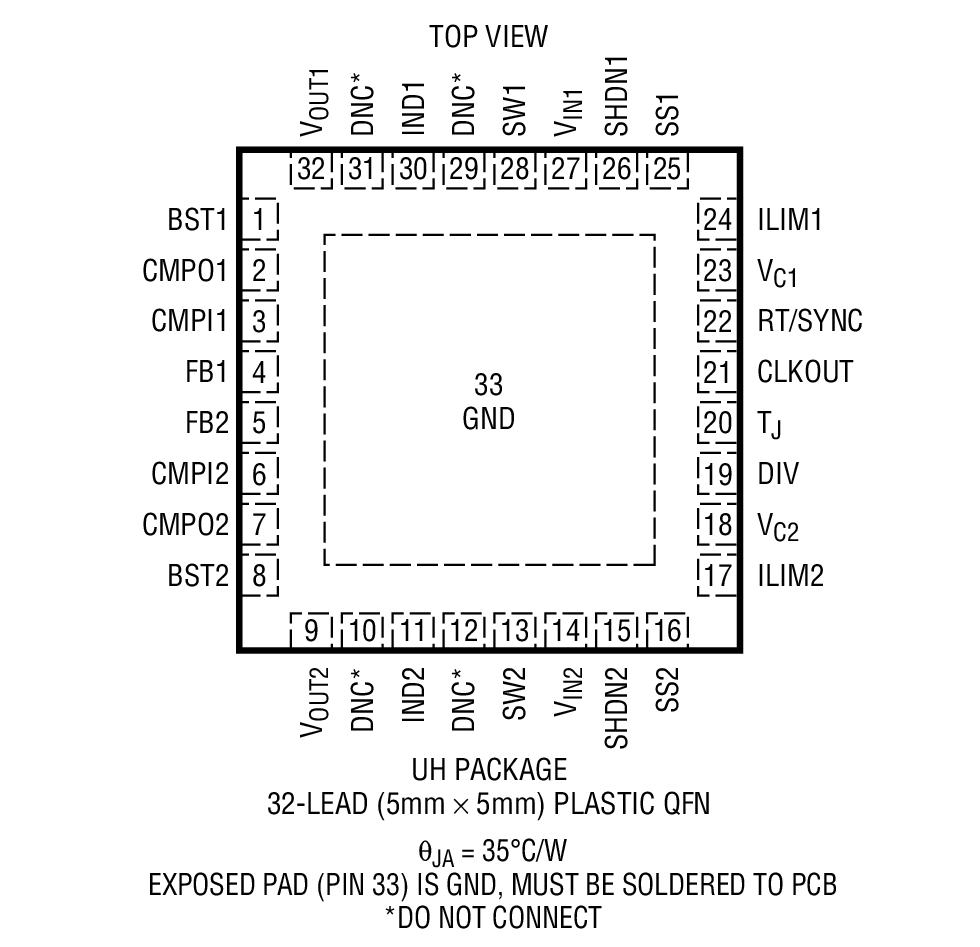

  • 5mm × 5mm QFN パッケージ

LT3692は2個の3.8A スイッチを内蔵するデュアル電流モードPWM降圧DC/DCコンバータです。入力電圧、シャットダウン、帰還、ソフトスタート、電流制限、コンパレータのためのピンが各チャネルにそれぞれ備わっているので、電源の複雑なトラッキングやシーケンス制御が簡単です。

効率と部品のサイズを最適化するため、どちらのコンバータも最大電流制限値を設定可能で、共通の外部クロック入力または抵抗で設定可能な250kHz～2.25MHzの固定周波数の内部発振器のいずれかに同期します。LT3692はチャネル1 に分周器を搭載しているので、部品サイズをさらに最適化します。すべての周波数でチャネル間に180°の位相差が保たれるので、電圧リップルと部品のサイズを低減します。また、クロック出力を使用して、複数のレギュレータを同期させることができます。

スイッチが複数のクロック・サイクルにわたってオンにとどまることを許し、昇圧コンデンサの再充電が必要なときにのみオフするので、最小入出力電圧比が改善されています。また、SHDNピンを使用して、独立したチャネル動作を設定可能です。両方のコンバータをディスエーブルすると、総消費電流が10μA未満に減少します。

  Min On-Time Features Package
LT3692 180ns - 5x5 QFN-32
LT3692A 140ns Programmable Shutdown UVLO TSSOP-38E, 5x5 QFN-32

アプリケーション

  • 車載用電源
  • 分配型電源の安定化
LT3692
モノリシック・デュアル・トラッキング3.5A降圧スイッチング・レギュレータ

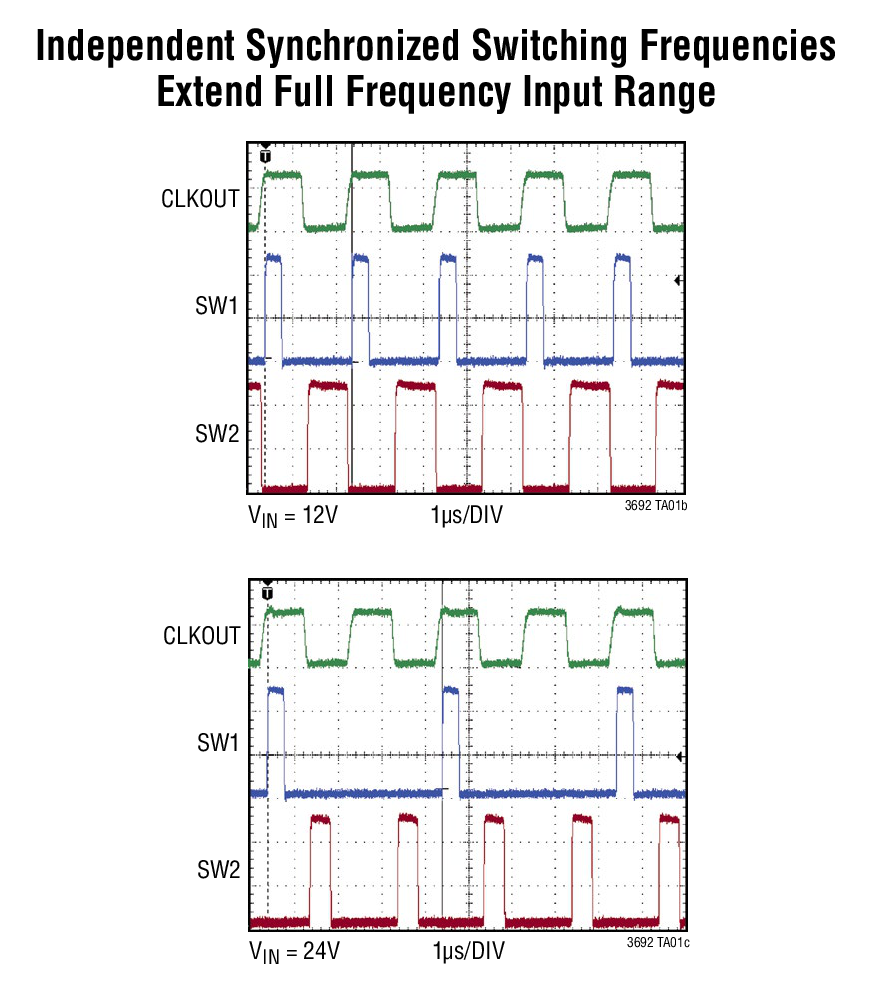

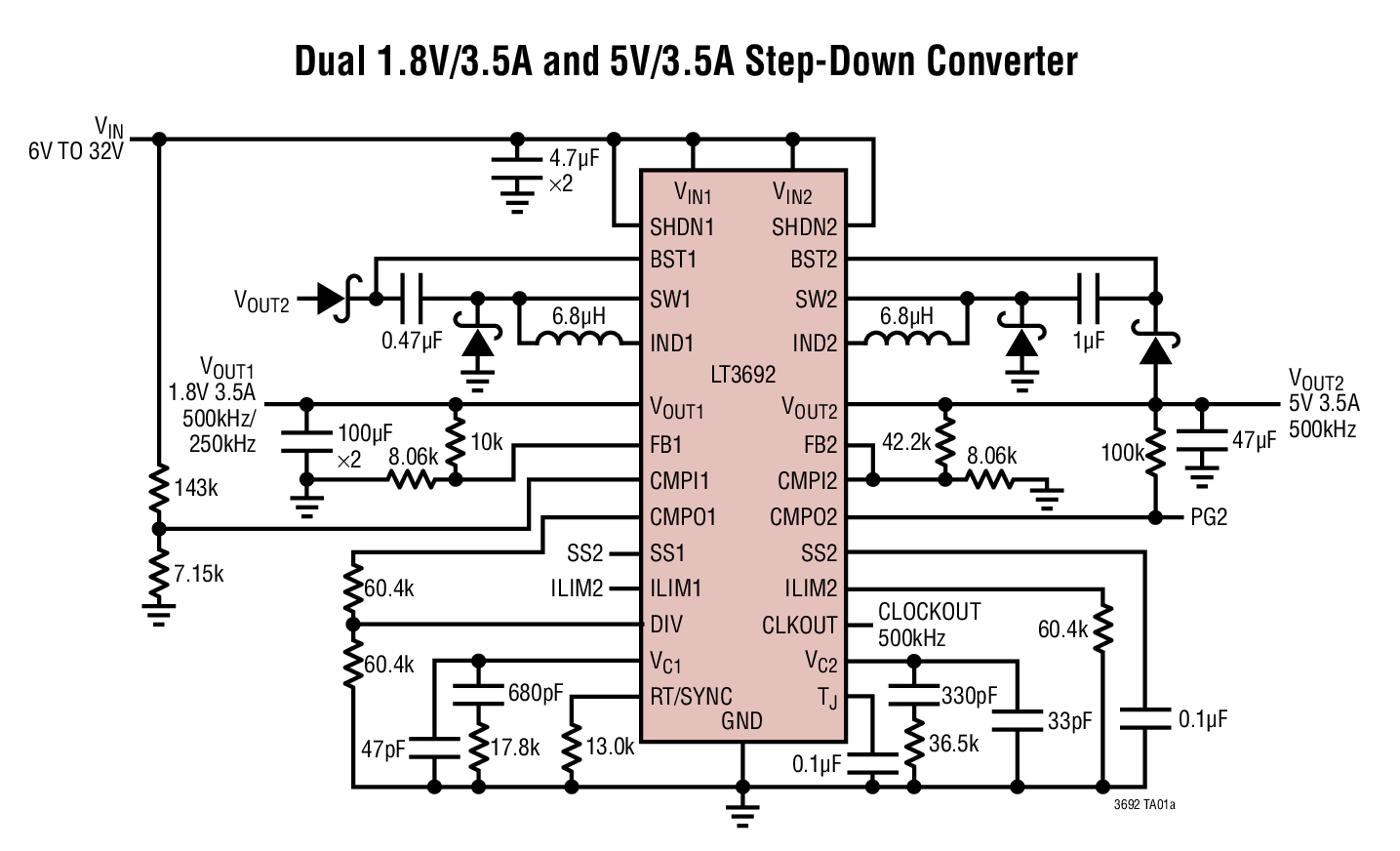

Dual 1.8V/3.5A and 5V/3.5A Step-Down Converter Independent Synchronized Switching Frequencies Extend Full Frequency Input Range Product Package 1
