LT3680: 消費電流75μAの36V、3.5A、2.4MHz降圧スイッチング・レギュレータ データシート (Rev. B)2/11/2010PDF2M
製品概要
機能と利点
- 広い入力電圧範囲：3.6V～36V
- 出力電流：3.5A（最大）
- 低リップル（<15mVP-P）のBurst Mode®動作：
- 12VINから3.3VOUTでIQ = 75μA
- 調整可能なスイッチング周波数：200kHz～2.4MHz
- 低シャットダウン電流：IQ < 0.5μA
- 昇圧ダイオードを内蔵
- 250kHz～2MHzの範囲で同期可能
- パワーグッド・フラグ
- 飽和スイッチ設計：95mΩのオン抵抗
- 帰還リファレンス電圧：0.790V
- 出力電圧：0.79V～30V
- 熱保護
- ソフトスタート機能
- 熱特性が改善された小型10ピンMSOPおよび（3mm×3mm）DFNパッケージ
製品概要
LT3680は、36Vまでの入力電圧を使用可能な可変周波数（200kHz～2.4MHz）モノリシック降圧スイッチング・レギュレータです。高効率の95mΩスイッチに加え、昇圧ショットキー･ダイオード、必要な発振器、制御回路、ロジック回路を1個のチップに搭載しています。電流モード方式を採用しているので、過渡応答が高速で、優れたループ安定性が得られます。低リップルのBurst Mode動作により、標準的アプリケーションで出力リップルを15mV以下に保ちながら、低出力電流で高い効率を維持します。また、VOUTが3Vを超える場合に出力からバイアス電流を流すことにより、低出力電流時の効率をさらに向上させることができます。シャットダウンによって入力電源電流を1μA以下まで低減するとともに、RUN/SSピンの抵抗とコンデンサによって出力電圧ランプを制御します（ソフトスタート）。パワーグッド・フラグは、VOUTが設定された出力電圧の91%に達していることを知らせます。LT3680は露出パッド付きの10ピンMSOPおよび3mm×3mm DFNパッケージで供給されるので、熱抵抗を低く抑えることができます。
アプリケーション
- 車載バッテリの安定化
- 携帯製品の電源
- 分配電源の安定化
- 産業用電源
- ACアダプタ・トランスの安定化
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R530 Reliability Data3/26/2018PDF20 K
-

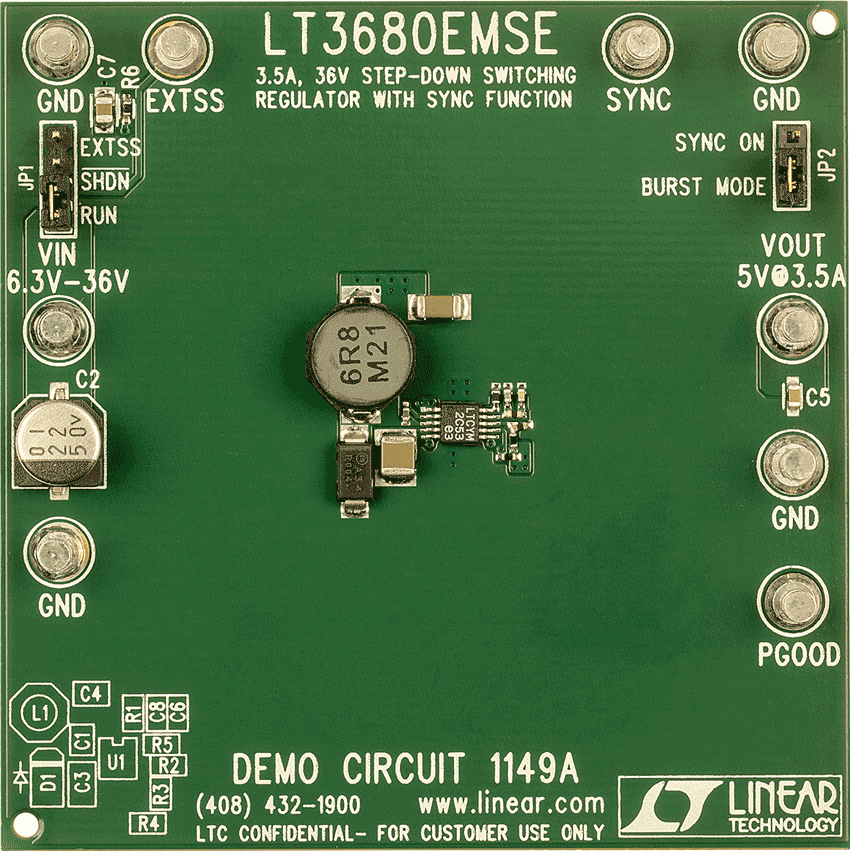

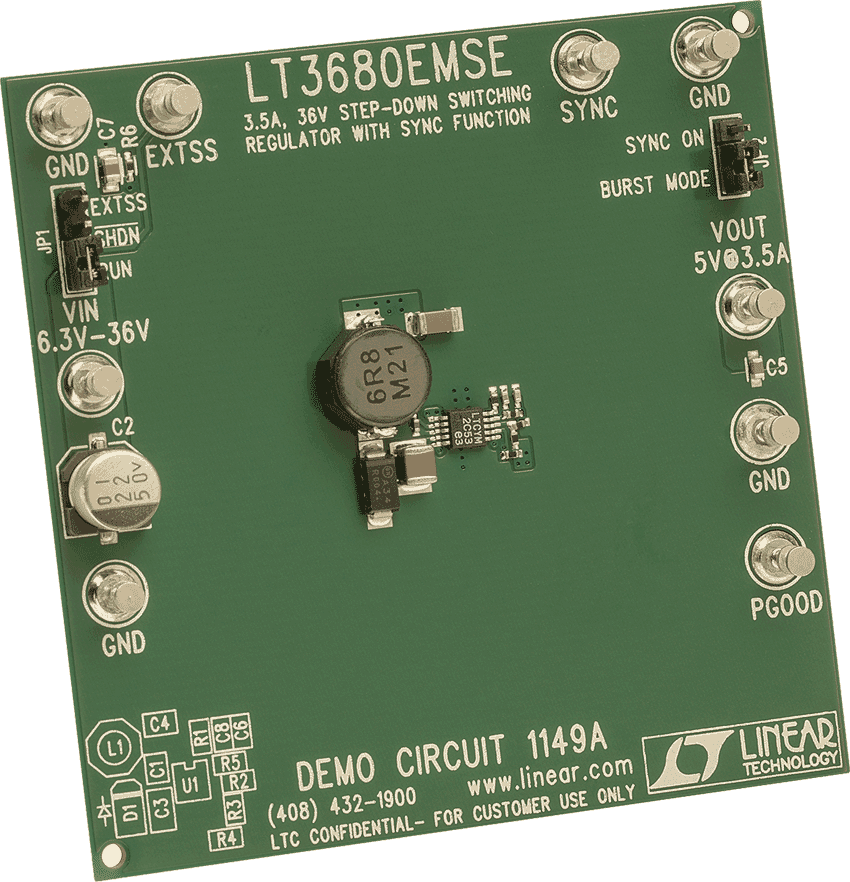

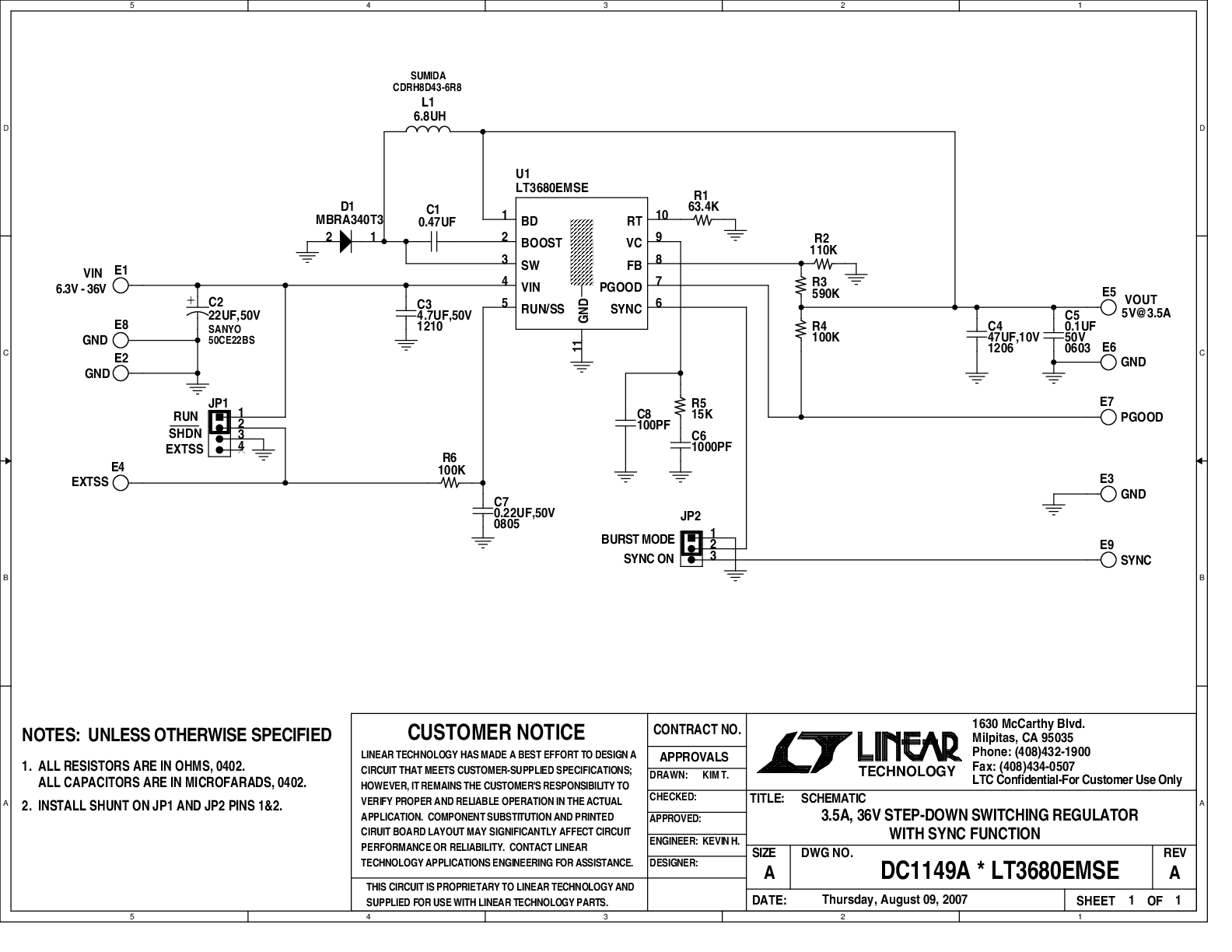

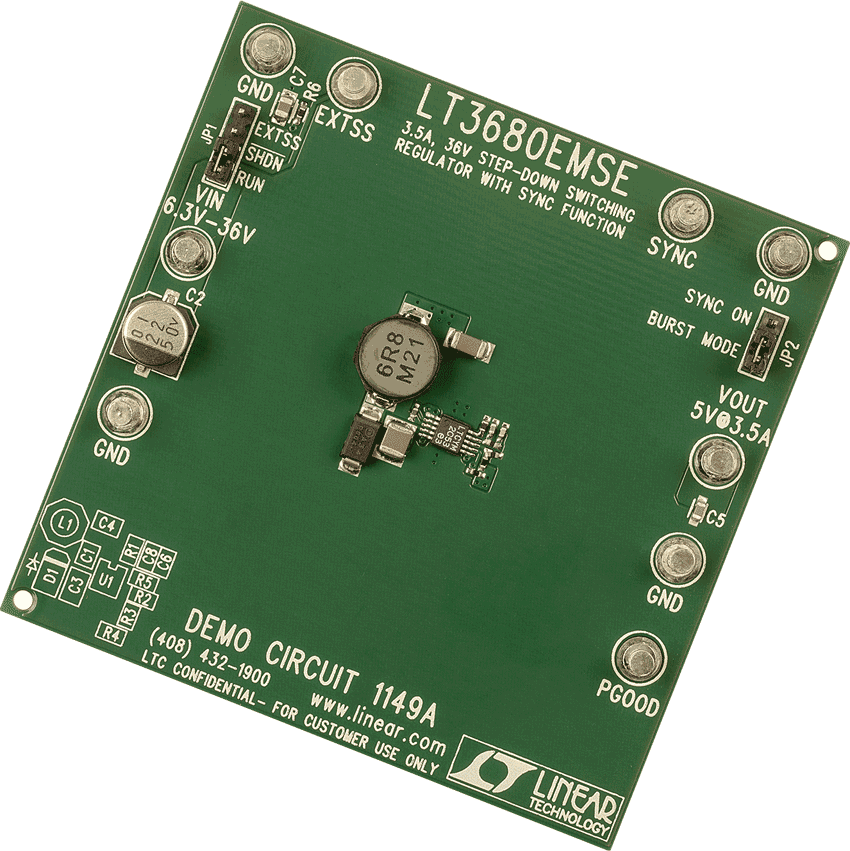

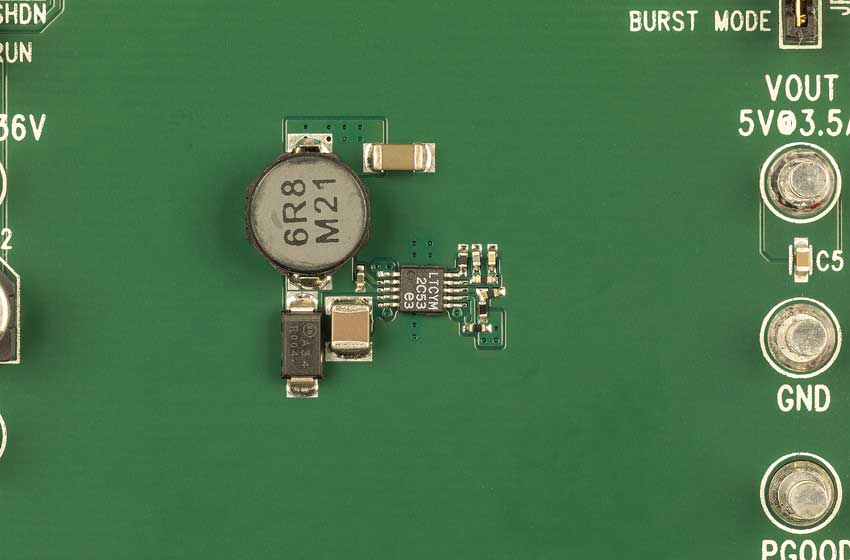

DC1149A - Demo Manual10/6/2009PDF669K
-
LT3680 Dice Specification1/25/2018PDF86K
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LT3680
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LT3680EDD#PBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead DFN (3mm x 3mm w/ EP) | |
| LT3680EDD#TRPBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead DFN (3mm x 3mm w/ EP) | |
| LT3680EMSE#PBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead MSOP w/ EP | |
| LT3680EMSE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead MSOP w/ EP | |
| LT3680HMSE#PBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead MSOP w/ EP | |
| LT3680HMSE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead MSOP w/ EP | |
| LT3680IDD#PBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead DFN (3mm x 3mm w/ EP) | |
| LT3680IDD#TRPBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead DFN (3mm x 3mm w/ EP) | |
| LT3680IMSE#PBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead MSOP w/ EP | |
| LT3680IMSE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead MSOP w/ EP | |
| ウェハ・ファブリケーション・データ | R530 Reliability Data |
