LT3645

36V 500mA降圧レギュレータおよび200mA LDO

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 10
1Ku当たりの価格 最低価格:$2.72
特長
  • 広い入力電圧範囲:
    • 3.6V~36Vで動作
    • 過電圧ロックアウトにより55V までの入力過渡電圧に対して回路を保護
  • 出力電流500mA のスイッチング・レギュレータ
  • 高いスイッチング周波数:750kHz
  • 200mAの低損失リニア・レギュレータ
    • 入力:1.2V~16V、出力:0.8V~8V
    • VCC2からOUT2までの損失電圧:310mV
  • プログラム可能な高精度の低電圧ロックアウト
  • 短絡耐性
  • 内部ソフトスタート
  • シャットダウン電流:2μA 未満
  • 熱特性が改善された小型16ピン(3mm×3mm)QFNおよび12ピンMSEパッケージ
製品概要
show more Icon

LT3645は、500mAの降圧レギュレータと200mAの低損失リニア・レギュレータ(LDO)を組み合わせたデュアル出力レギュレータです。3.6V~36Vの広い入力電圧範囲で動作するので、24V産業用電源や車載バッテリなど様々なソースからの電力を安定化するのに適しています。動作周波数が高いので、小型で低価格のインダクタやコンデンサを使用可能で、非常に小さいソリューションを提供します。

サイクルごとの電流制限と周波数フォールドバックによって出力の短絡からデバイスを保護します。また、ソフトスタートと周波数フォールドバックにより、起動時の入力電流サージをなくします。

リニア・レギュレータはVCC2 ピンから給電されて最低1.2Vの電圧で動作します。このレギュレータは310mVの標準損失電圧で200mAの出力電流を供給します。

このほかに、2μA未満のシャットダウン電流、短絡保護、ソフトスタート、サーマル・シャットダウンなどを特長としています。LTC3645は熱特性が改善された16ピン (3mm × 3mm) QFN パッケージまたは12ピンMSEパッケージで供給されます。


アプリケーション

  • 車載CMOS画像センサ
  • 産業用/車載マイクロコントローラ用電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 10
1Ku当たりの価格 最低価格:$2.72

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT3645EMSE#PBF
  • HTML
  • HTML
LT3645EMSE#TRPBF
  • HTML
  • HTML
LT3645EUD#PBF
  • HTML
  • HTML
LT3645EUD#TRPBF
  • HTML
  • HTML
LT3645HMSE#PBF
  • HTML
  • HTML
LT3645HMSE#TRPBF
  • HTML
  • HTML
LT3645IMSE#PBF
  • HTML
  • HTML
LT3645IMSE#TRPBF
  • HTML
  • HTML
LT3645IUD#PBF
  • HTML
  • HTML
LT3645IUD#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

6 5, 2024

- 24_0003

Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)

LT3645EMSE#PBF

製造中

LT3645EMSE#TRPBF

製造中

LT3645HMSE#PBF

製造中

LT3645HMSE#TRPBF

製造中

LT3645IMSE#PBF

製造中

LT3645IMSE#TRPBF

製造中

2 4, 2020

- 20_0129

Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC

LT3645EMSE#PBF

製造中

LT3645EMSE#TRPBF

製造中

LT3645HMSE#PBF

製造中

LT3645HMSE#TRPBF

製造中

LT3645IMSE#PBF

製造中

LT3645IMSE#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

6 5, 2024

- 24_0003

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)

LT3645EMSE#PBF

製造中

LT3645EMSE#TRPBF

製造中

LT3645HMSE#PBF

製造中

LT3645HMSE#TRPBF

製造中

LT3645IMSE#PBF

製造中

LT3645IMSE#TRPBF

製造中

2 4, 2020

- 20_0129

arrow down

Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC

LT3645EMSE#PBF

製造中

LT3645EMSE#TRPBF

製造中

LT3645HMSE#PBF

製造中

LT3645HMSE#TRPBF

製造中

LT3645IMSE#PBF

製造中

LT3645IMSE#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

DC1428A

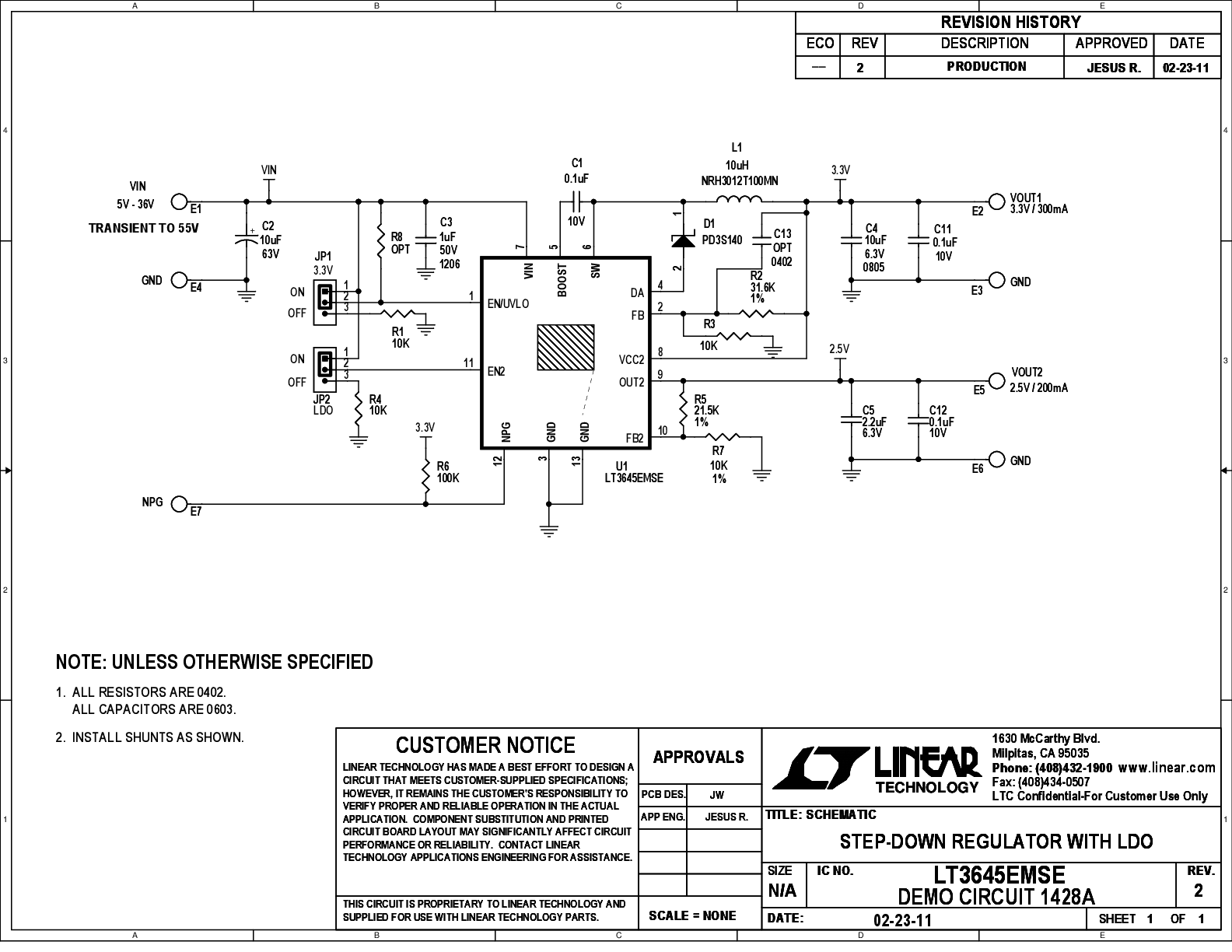

LT3645EMSE Demo Board | VIN = 5V to 36V, VOUT1 = 3.3V @ 300mA, VOUT2= 2.5V @ 200mA

zoom

DC1428A

LT3645EMSE Demo Board | VIN = 5V to 36V, VOUT1 = 3.3V @ 300mA, VOUT2= 2.5V @ 200mA

LT3645EMSE Demo Board | VIN = 5V to 36V, VOUT1 = 3.3V @ 300mA, VOUT2= 2.5V @ 200mA

製品の詳細

Demonstration circuit 1428A features the dual output LT3645 step-down regulator plus linear regulator. The circuit is designed to convert a 5V to 36V (55V transients) input source to 3.3V at 500mA using the buck regulator and this output is linear regulated down to provide 2.5V at 200mA. Thus the two outputs provide 300mA (buck) and 200mA (LDO).

ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
