LT3599

±1.5%の電流整合を実現する4チャネル120mA LEDドライバ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 10
1Ku当たりの価格 最低価格:$3.89
機能
  • 最大3000:1のTrue Color PWM調光比
  • 最大120mAで4本のLEDストリングをドライブ
  • ±1.5%精度のLED電流整合
  • 広い入力電圧範囲:3.1V~30V
  • 出力電圧:最大44V
  • VIN>VOUT時にもLED電流を安定化
  • シャットダウン時にLEDを切断
  • 安定化した最大VOUTをプログラム可能
  • オープン/短絡LED保護とフォールト・フラグ
  • プログラム可能なLED電流ディレーティング
  • 調整可能な周波数:200kHz~2.1MHz
  • 外部クロックに同期可能
  • 最大20:1のアナログ調光
  • ヒステリシスを備えた入力UVLOをプログラム可能
  • 熱特性が改善された32ピン(5mm×5mm)QFNパッケージと28ピンTSSOPパッケージ
追加の詳細
show more Icon

LT3599は、4本のストリング状の120mA LEDを最大44Vの出力電圧でドライブする固定周波数2A昇圧DC/DC コンバータです。スイッチング周波数は外付け抵抗を介して200kHz~2.1MHzの範囲でプログラム可能です。

LED調光は、CTRLピンでのアナログ調光とPWMピンでのパルス幅変調調光によって実現できます。入力電圧がLED出力電圧より高くても、LT3599はLED電流を正確に安定化します。

その他に、プログラム可能なLED電流ディレーティング、スイッチング周波数の外部クロックへの同期、LEDストリングのディスエーブル制御、OPENLEDアラート・ピン、SHORTLEDアラート・ピン、全LEDストリングの切断時に最大出力電圧をプログラム可能といった特長があります。LT3599は熱特性が改善された32ピン(5mm×5mm)QFNおよび28ピンTSSOPパッケージで供給されます。


アプリケーション

  • 車載ナビゲーションのTFT LCDディスプレイ
  • デスクトップおよびノートブック・コンピュータのTFT LCDディスプレイ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 10
1Ku当たりの価格 最低価格:$3.89

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT3599EFE#PBF
  • HTML
  • HTML
LT3599EFE#TRPBF
  • HTML
  • HTML
LT3599EUH#PBF
  • HTML
  • HTML
LT3599EUH#TRPBF
  • HTML
  • HTML
LT3599HFE#PBF
  • HTML
  • HTML
LT3599HFE#TRPBF
  • HTML
  • HTML
LT3599IFE#PBF
  • HTML
  • HTML
LT3599IFE#TRPBF
  • HTML
  • HTML
LT3599IUH#PBF
  • HTML
  • HTML
LT3599IUH#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3599EFE#PBF

製造中

LT3599EFE#TRPBF

製造中

LT3599HFE#PBF

製造中

LT3599HFE#TRPBF

製造中

LT3599IFE#PBF

製造中

LT3599IFE#TRPBF

製造中

2 20, 2022

- 21_0269

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LT3599EUH#PBF

製造中

LT3599EUH#TRPBF

製造中

LT3599IUH#PBF

製造中

LT3599IUH#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3599EFE#PBF

製造中

LT3599EFE#TRPBF

製造中

LT3599HFE#PBF

製造中

LT3599HFE#TRPBF

製造中

LT3599IFE#PBF

製造中

LT3599IFE#TRPBF

製造中

2 20, 2022

- 21_0269

arrow down

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LT3599EUH#PBF

製造中

LT3599EUH#TRPBF

製造中

LT3599IUH#PBF

製造中

LT3599IUH#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

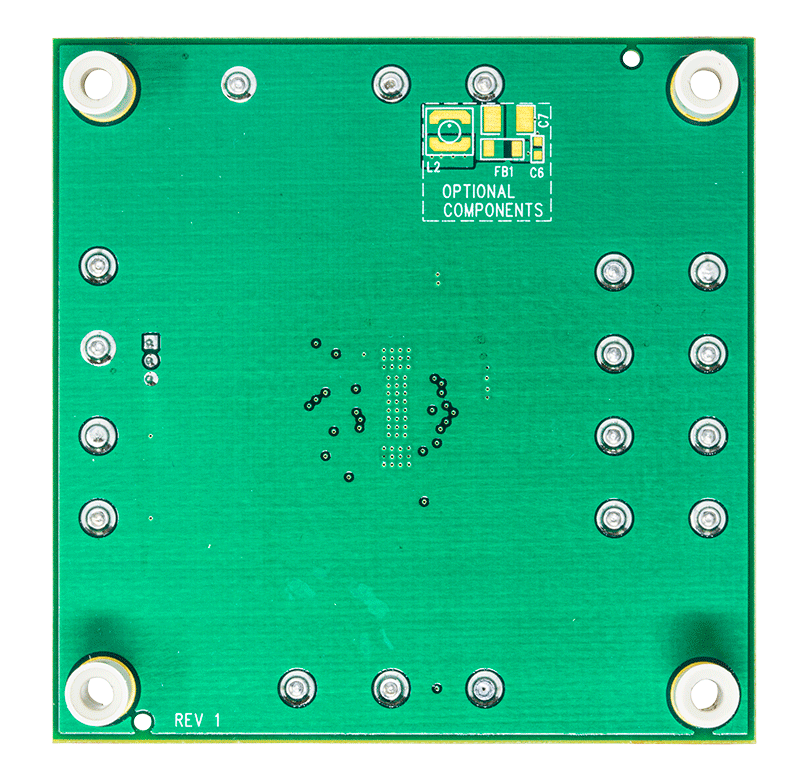

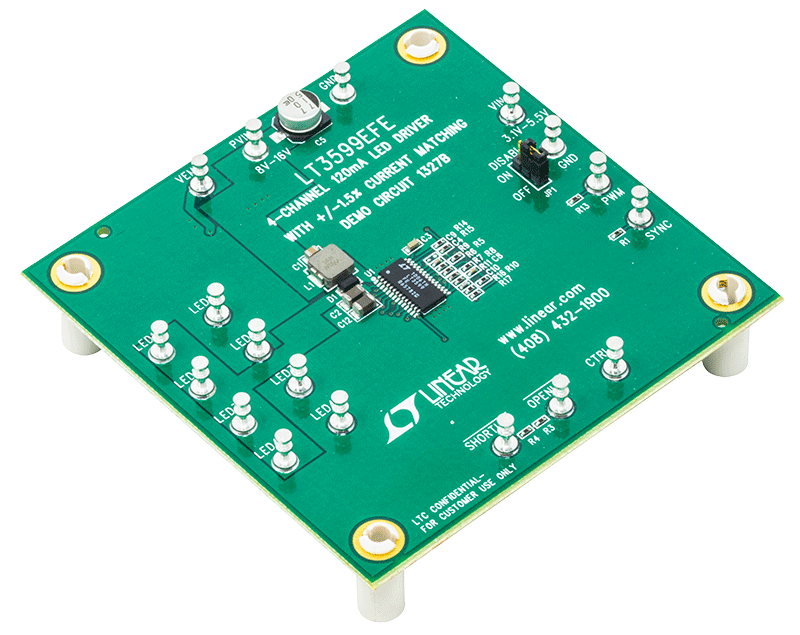

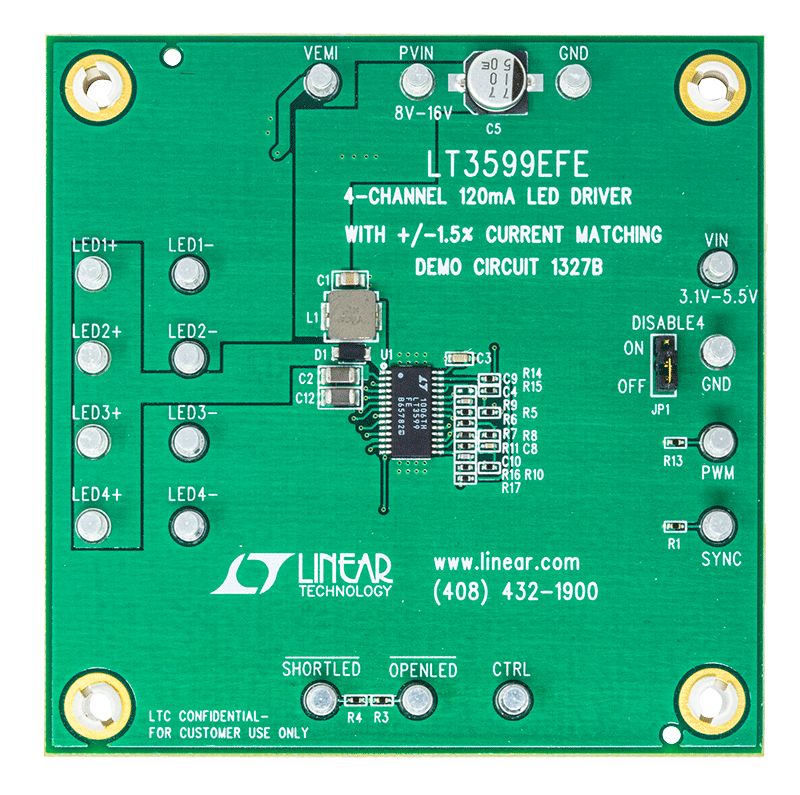

DC1327B

LT3599EFE Demo Board | 4-Channel Boost LED Driver, 8V ≤ PVIN ≤ 16V, VLED up to 44V @ 80mA

zoom

DC1327B

LT3599EFE Demo Board | 4-Channel Boost LED Driver, 8V ≤ PVIN ≤ 16V, VLED up to 44V @ 80mA

LT3599EFE Demo Board | 4-Channel Boost LED Driver, 8V ≤ PVIN ≤ 16V, VLED up to 44V @ 80mA

製品の詳細

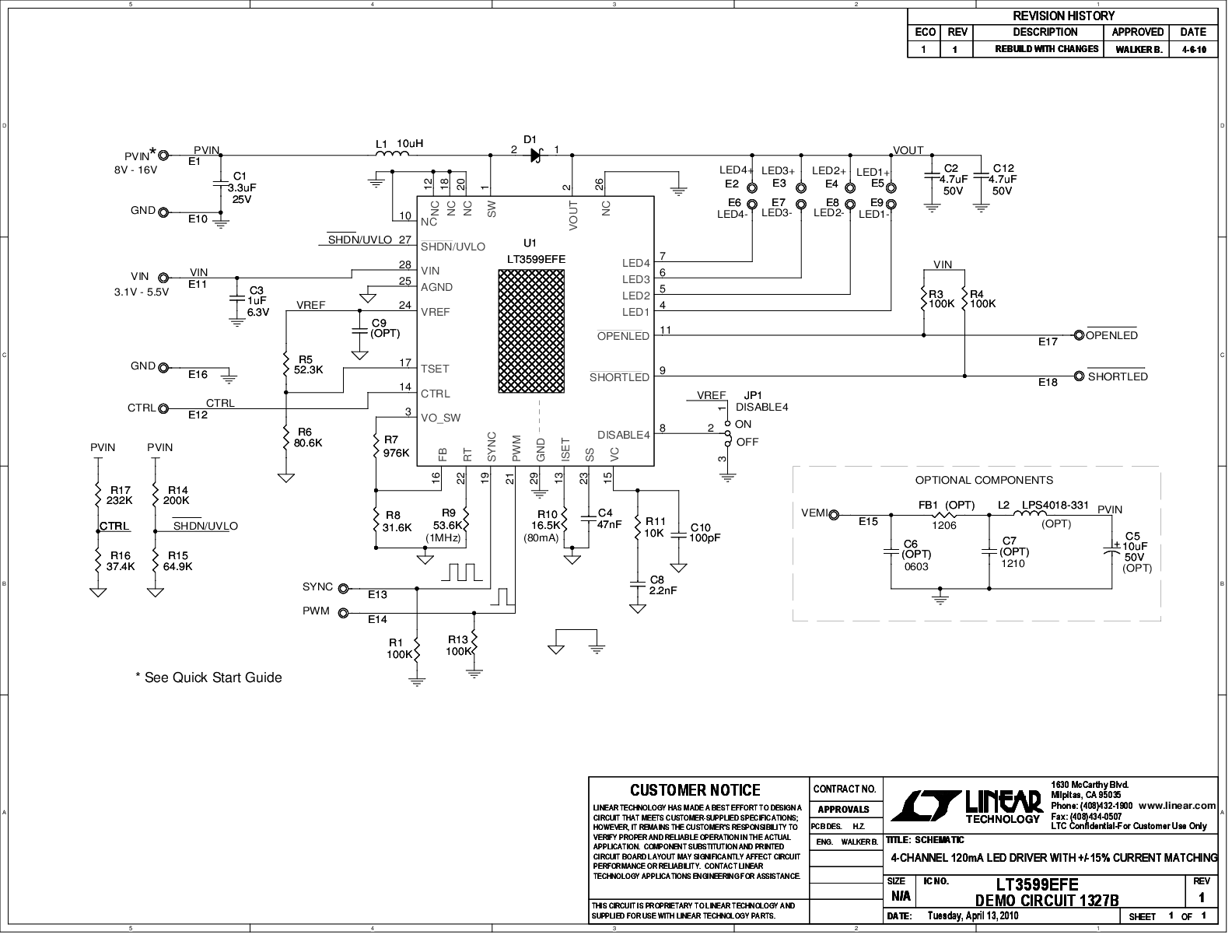

Demonstration circuit 1327B is a 4-Channel 80mA LED Driver with +/-1.5% Current Matching featuring the LT3599. The LT3599 is a step-up DC/DC converter designed to drive up to 4-strings of LEDs at up to 120mA per string, and with an output voltage up to 44V. The LED strings are connected to internal current sources where the current level is set with an external resistor. Each string can have up to 10 white LEDs. Paralleling of strings is allowed.

The LT3599 runs from a 3.1V to 5.5V power supply, and the step-up converter is powered from an 8V to 16 voltage supply, though higher voltages up to 40V may be acceptable depending on the circuit requirements.
