特長
- 高速NPN電流源でチャネルあたり最多10個の LEDをドライブする3個の100mA降圧レギュレータ
- パルス幅1µs未満の高速電流源 (100Hzで10,000:1 のTrue Color PWM™調光を実現 )
- シャットダウン時にLEDを切断
- 適応型出力電圧制御により効率を改善
- 入力電圧範囲:6V~60V
- LEDの電流整合:±2%
- 外付け抵抗でチャネルごとにLED電流を設定
- 内部補償とソフトスタート
- プログラム可能なスイッチング周波数: 200kHz~1MHz
- 外部クロックに同期可能
- オープンLEDの検出と通知
- 短絡LEDピンの保護と通知
- プログラム可能な、LED温度によるディレーティング
- プログラム可能な温度保護
- 高電圧ピン間スペースが0.6mmの熱特性が改善された5mm × 8mm QFNパッケージ
LT3597は 60Vトリプル降圧 LED ドライバです。このデバイスは各チャネルで最多10個のLEDをドライブし、高速NPN 電流源を使用して100Hz で10,000:1のデジタル PWM調光を実現します。CTRL1~CTRL3ピンのアナログ制御によってLED調光を行うこともできます。
降圧レギュレータのスイッチング周波数は200kHz~1MHzの範囲で設定可能です。また、この周波数は外部クロックに同期することも可能です。LT3597は製造元の仕様に従って温度ディレーティングを行いつつ、 LEDの最高輝度を実現します。ディレーティング温度は、マスター制御ピンに負温度係数(NTC)抵抗を接続することによって設定されます。
LT3597は最適な効率を達成するために出力電圧の適応制御を行います。この他に、2%のチャネル間のLED電流整合、オープン LEDの通知、 LEDピンの短絡保護、プログラム可能な温度保護などを特長としています。
アプリケーション
- LEDの広告塔や看板
- モノカラー、マルチカラー、フルカラーのLEDディスプレイ
- 大画面ディスプレイのLEDバックライト
- 車載、産業用、および医療用ディスプレイ
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT3597
資料
Filters
1つが該当
データシート
2
信頼性データ
1
34.01 K
ユーザ・ガイド
1
210.00K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 2
信頼性データ 1
ユーザ・ガイド 1
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
LT3597EUHG#PBF | 52-Lead QFN (5mm x 8mm x 0.75mm w/ EP) |
|
|
LT3597EUHG#TRPBF | 52-Lead QFN (5mm x 8mm x 0.75mm w/ EP) |
|
|
LT3597IUHG#PBF | 52-Lead QFN (5mm x 8mm x 0.75mm w/ EP) |
|
|
LT3597IUHG#TRPBF | 52-Lead QFN (5mm x 8mm x 0.75mm w/ EP) |
|
- LT3597EUHG#PBF
- ピン/パッケージ図
- 52-Lead QFN (5mm x 8mm x 0.75mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3597EUHG#TRPBF
- ピン/パッケージ図
- 52-Lead QFN (5mm x 8mm x 0.75mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3597IUHG#PBF
- ピン/パッケージ図
- 52-Lead QFN (5mm x 8mm x 0.75mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3597IUHG#TRPBF
- ピン/パッケージ図
- 52-Lead QFN (5mm x 8mm x 0.75mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
ソフトウェアおよび製品のエコシステム
製品モデル | 製品ライフサイクル | 詳細 | ||
---|---|---|---|---|
TimerBlox1 |
||||
製造中 |
TimerBlox 電圧制御パルス幅変調器(PWM) |
|||
アナログ温度センサー1 |
||||
製造中 |
アラート出力を備えた温度センサ/デュアル電圧モニタ |
|||
サージ・ストッパ、過電圧および過電流保護1 |
||||
新規設計に推奨 |
電流制限付き高電圧サージ・ストッパー |
|||
電源モニタ1 |
||||
製造中 |
電力・電流モニタ |
製品モデル | 製品ライフサイクル | 詳細 |
---|---|---|
製造中 |
電力・電流モニタ |
|
製造中 |
アラート出力を備えた温度センサ/デュアル電圧モニタ |
|
新規設計に推奨 |
電流制限付き高電圧サージ・ストッパー |
評価用キット 1

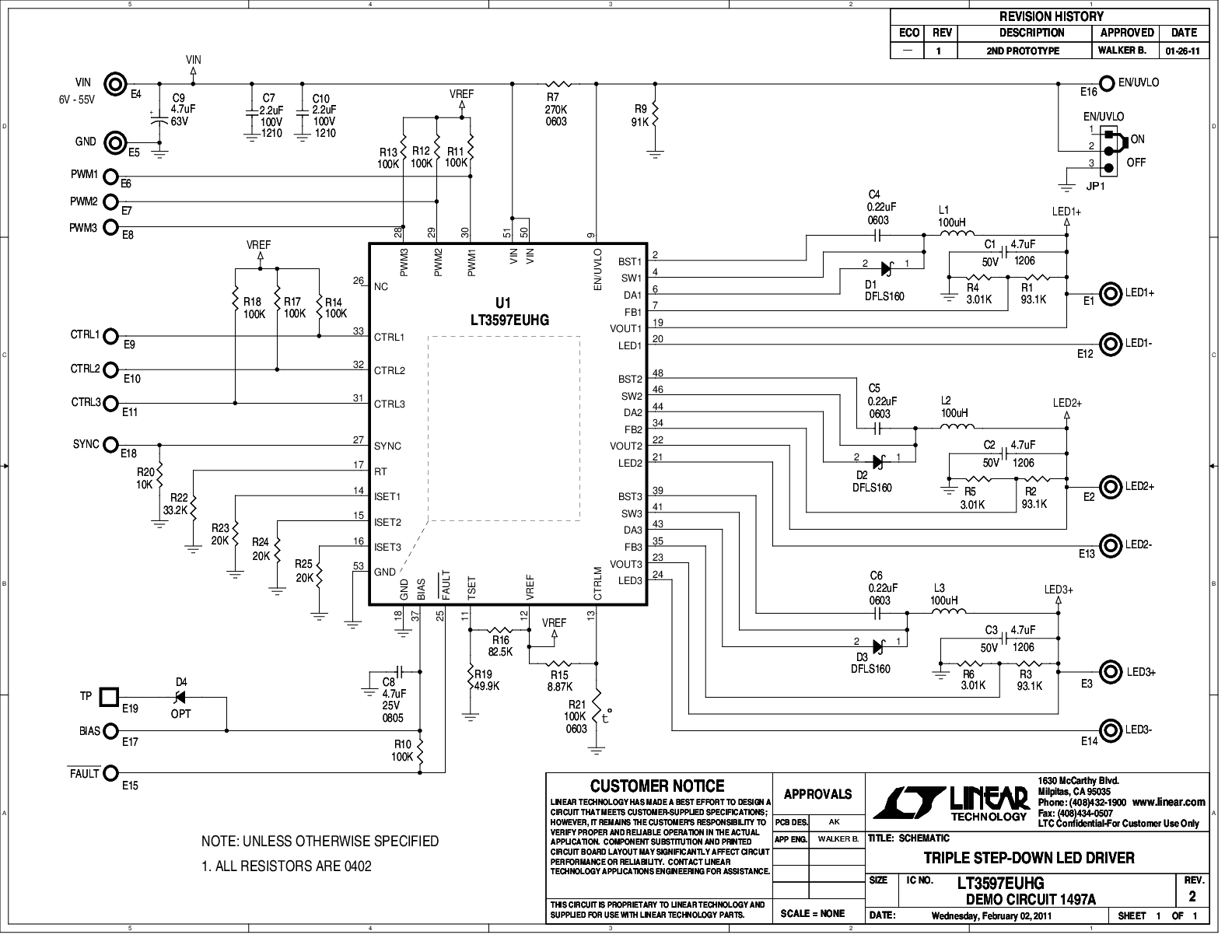

DC1497A
LT3597EUHG Demo Board | Triple Step-Down LED Driver, 6V ≤ VIN ≤ 55V, VLED up to 34V @ 100mA (×3)
製品の詳細
Demonstration circuit 1497A is a 60V triple step-down LED driver featuring the LT3597. The demo board is optimized for driving nine white LEDs at 100mA output per regulator from a 48V input. The LT3597 features a 5V to 55V input voltage range; depending on the number of LEDs used, the minimum input voltage will change. When a different number or different color of LED is used for evaluation, attention should be given to the maximum output voltage setting and open LED detection fault reporting.
The connections between the board and LEDs strings should be as short as feasible. The circuit achieves 10,000:1 PWM dimming at 100Hz PWM frequency. LED dimming can also be by analog control of the CTRL1-3 pin.
