特長
- 広い入力電圧範囲：3.7V～36V
- パワースイッチを搭載した2個の1.4A出力スイッチング･レギュレータ
- 250kHz～2.5MHzの調整可能なスイッチング周波数
- 全周波数範囲で同期可能
- 位相をずらしたスイッチングにより、リップルを低減
- 小型のインダクタやセラミック･コンデンサを使用
- 高精度でプログラム可能な低電圧ロックアウト
- 個別のトラッキング、ソフトスタート、パワーグッド回路により、電源シーケンスを簡素化
- 最小800mVまで調整可能な出力
- 4mm×4mm小型24ピンQFNパッケージまたは熱特性が改善された16ピンTSSOP表面実装パッケージ
- AEC-Q100準拠により、自動車用アプリケーションに対応
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LT3508は2つの1.4Aの出力を生成可能なパワースイッチ内蔵のデュアル電流モードPWM降圧DC/DCコンバータです。3.7V～36Vという広範囲の入力電圧で動作するので、車載バッテリ、24V産業用電源、非安定化ACアダプタなどの様々な電源を安定化するのに最適です。どちらのコンバータも最大2.5MHzまでプログラム可能な1つの発振器に同期し、逆位相で動作するので、入力リップル電流を低減します。動作周波数が高いので、小型で低コストのインダクタやセラミック・コンデンサを使用可能で、出力リップルが低く予測可能です。各レギュレータはトラッキング回路とソフトスタート回路を個別に搭載し、出力が安定化したときにパワーグッド信号を生成するので、電源シーケンスを簡素化し、マイクロコントローラやDSPとインターフェイスを行います。
サイクルごとの電流制限、周波数フォールドバック、サーマル･シャットダウンによって短絡出力からデバイスを保護し、ソフトスタートによって起動時の入力電流サージをなくします。低電流（＜2μA）のシャットダウン･モードにより、バッテリ駆動システムの容易なパワーマネージメントが可能です。
アプリケーション
- 車載
- DSP電源
- ACアダプタ･トランスの安定化
- DSLおよびケーブル･モデム
- PCIエクスプレス
2
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT3508
資料
Filters
1つが該当
-
すべて
-
データシート
-
ユーザ・ガイド
-
信頼性データ
-
すべて
-
English
-
日本語
データシート
2
ユーザ・ガイド
1
606.00K
信頼性データ
1
20.92 K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
ソリューション・カタログ 1
- LT3508EFE#PBF
- ピン／パッケージ図
-
16-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3508EFE#TRPBF
- ピン／パッケージ図
-
16-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3508EUF#PBF
- ピン／パッケージ図
-
24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3508EUF#TRPBF
- ピン／パッケージ図
-
24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3508HFE#PBF
- ピン／パッケージ図
-
16-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3508HFE#TRPBF
- ピン／パッケージ図
-
16-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3508HFE#WPBF
- ピン／パッケージ図
- TSSOP W/ THERMAL PAD
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3508HFE#WTRPBF
- ピン／パッケージ図
- TSSOP W/ THERMAL PAD
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3508HUF#PBF
- ピン／パッケージ図
-
24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3508HUF#TRPBF
- ピン／パッケージ図
-
24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3508IFE#PBF
- ピン／パッケージ図
-
16-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3508IFE#TRPBF
- ピン／パッケージ図
-
16-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3508IFE#WPBF
- ピン／パッケージ図
-
16-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3508IFE#WTRPBF
- ピン／パッケージ図
-
16-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3508IUF#PBF
- ピン／パッケージ図
-
24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3508IUF#TRPBF
- ピン／パッケージ図
-
24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
4 6, 2022
- 22_0068
Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
LT3508EFE#PBF
製造中
LT3508EFE#TRPBF
製造中
LT3508HFE#PBF
製造中
LT3508HFE#TRPBF
製造中
LT3508HFE#WPBF
LT3508HFE#WTRPBF
LT3508IFE#PBF
製造中
LT3508IFE#TRPBF
製造中
LT3508IFE#WPBF
LT3508IFE#WTRPBF
2 20, 2022
- 21_0269
Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products
LT3508EUF#PBF
製造中
LT3508EUF#TRPBF
製造中
LT3508HUF#PBF
製造中
LT3508HUF#TRPBF
製造中
LT3508IUF#PBF
製造中
LT3508IUF#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
4 6, 2022
- 22_0068
Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
LT3508EFE#PBF
製造中
LT3508EFE#TRPBF
製造中
LT3508HFE#PBF
製造中
LT3508HFE#TRPBF
製造中
LT3508HFE#WPBF
LT3508HFE#WTRPBF
LT3508IFE#PBF
製造中
LT3508IFE#TRPBF
製造中
LT3508IFE#WPBF
LT3508IFE#WTRPBF
2 20, 2022
- 21_0269
Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products
LT3508EUF#PBF
製造中
LT3508EUF#TRPBF
製造中
LT3508HUF#PBF
製造中
LT3508HUF#TRPBF
製造中
LT3508IUF#PBF
製造中
LT3508IUF#TRPBF
製造中
ソフトウェアおよび製品のエコシステム
評価用キット 1
DC1060A
LT3508EFE/LT3508EUF Demo Board
製品の詳細

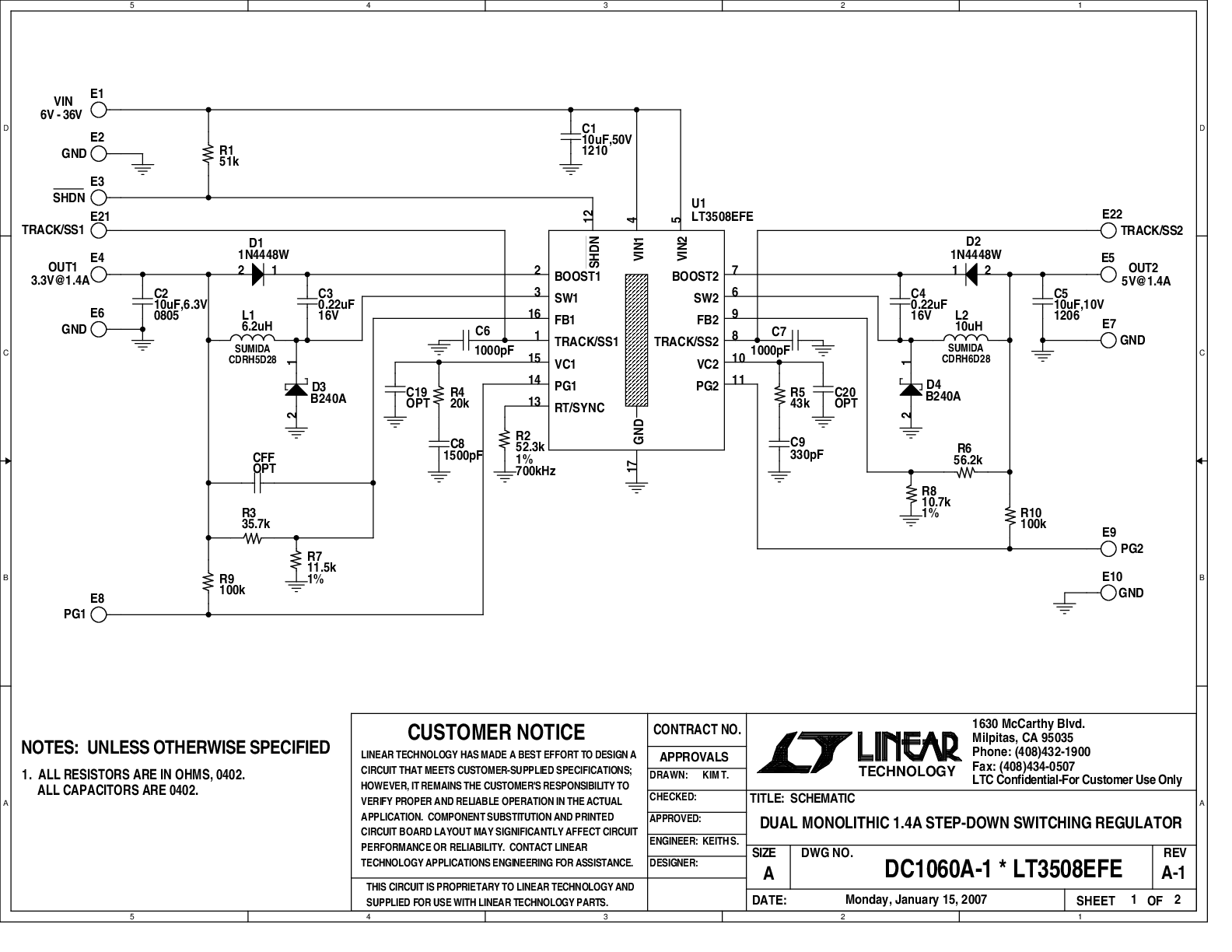

Demonstration circuit 1060 features two LT3508 step-down DC/DC switching converters. One circuit uses the LT3508EFE and the other circuit has the LT3508EUF. The LT3508 dual output step-down switching regulator has two internal power switches, a wide input voltage range, adjustable switching frequency synchronizable over the frequency range, programmable soft-start, tracking, power-good, and channel sequencing. The anti-phase switching reduces the input capacitor. The wide VIN range of the LT3508 allows step-down configurations with up to 36V input. The high power internal switches have current limit that allows for up to 1.4A output on each output.
