LT3504

製造中

デューティ・サイクル100%で動作する40V/1Aクワッド降圧スイッチング・レギュレータ

データシート
製品セレクション・テーブル
製品モデル
4
1Ku当たりの価格
最低価格：$4.19
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 広い入力電圧範囲：3.2V～40V
  • 4つの1A出力
  • デューティ・サイクル100%で動作
  • 抵抗で設定する固定周波数
  • 短絡に対する耐性が高い
  • 広い同期範囲：350kHz～2.2MHz
  • 逆位相スイッチングによりリップルを低減
  • FB（帰還）ピンの電圧：800mV
  • RUN/SS（ソフトスタート）ピンがチャネルごとに独立
  • UVLOによるシャットダウン
  • 内部補償
  • サーマル・シャットダウン

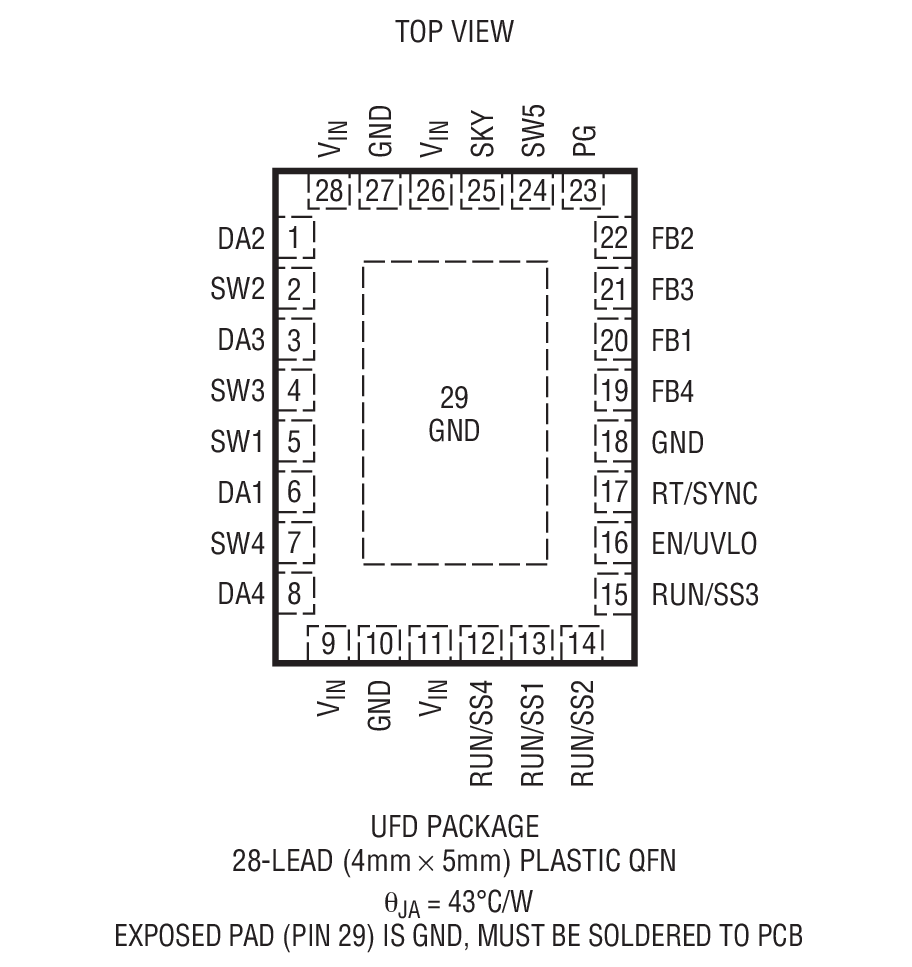

  • 熱特性が改善された小型28ピン（4mm × 5mm）QFNパッケージ
LT3504
デューティ・サイクル100%で動作する40V/1Aクワッド降圧スイッチング・レギュレータ

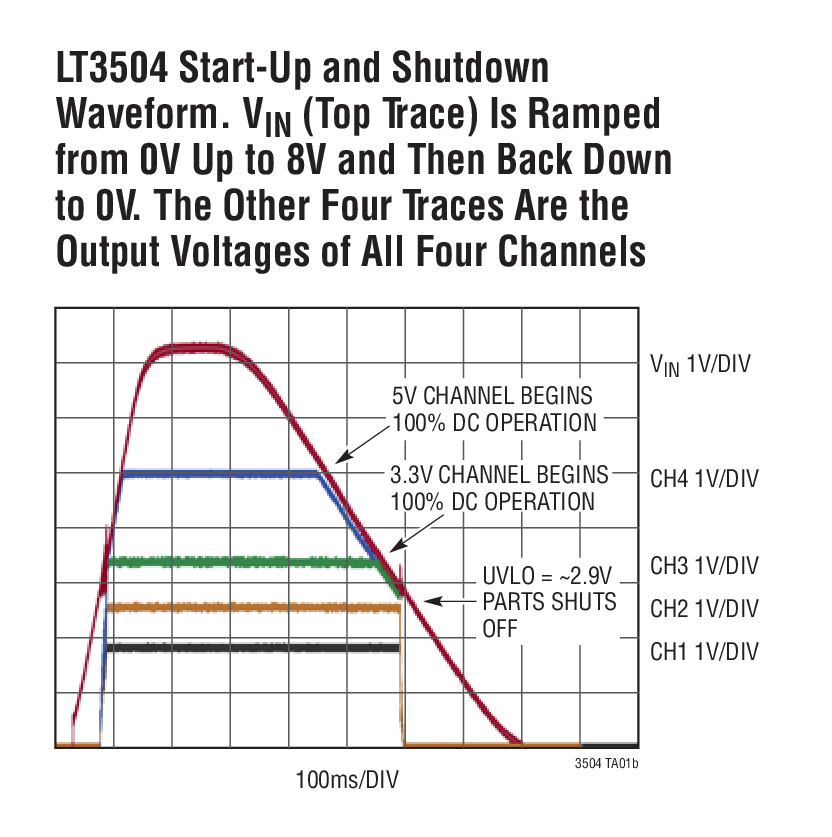

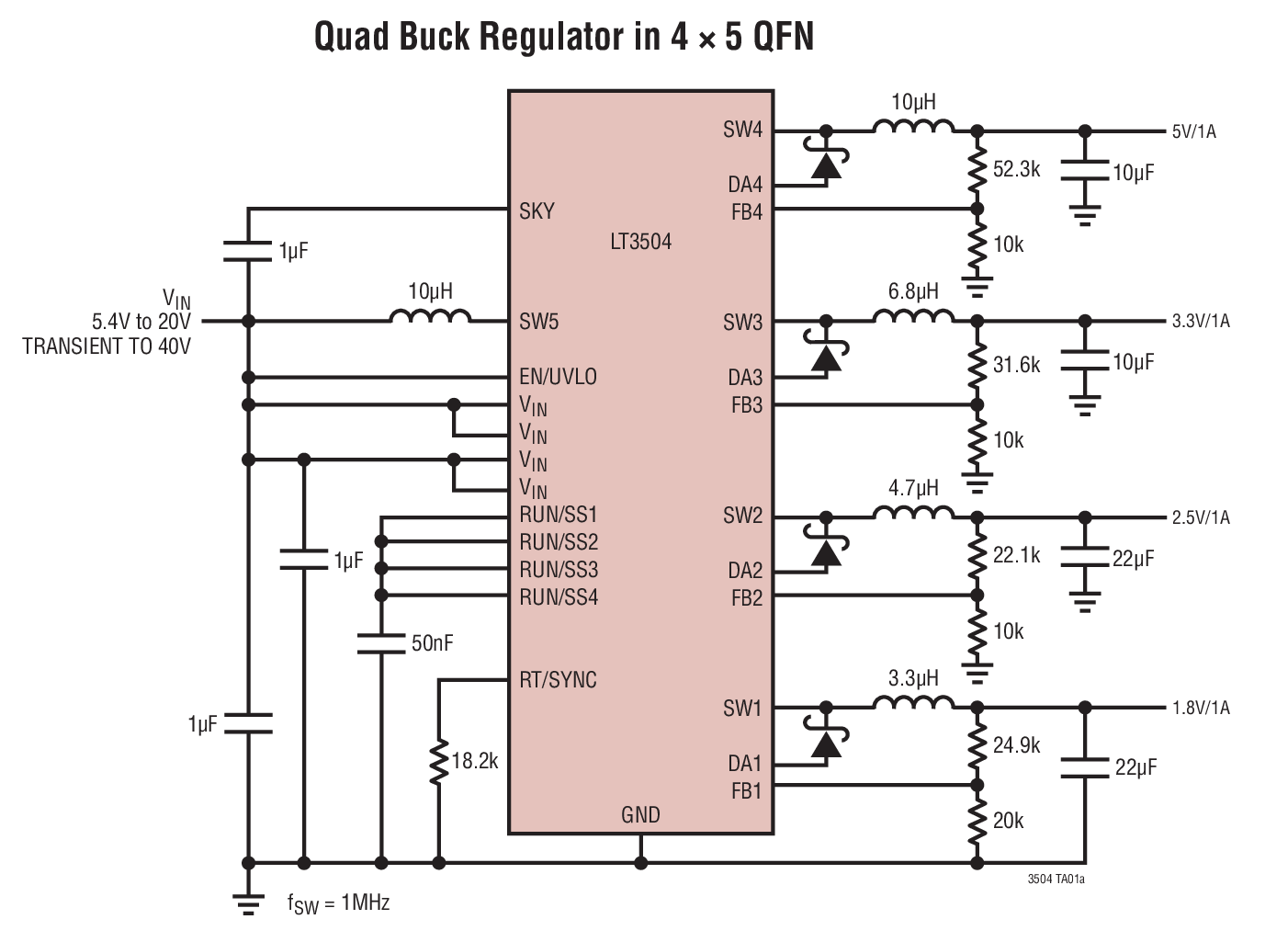

Quad Buck Regulator in 4 × 5 QFN LT3504 Start-Up and Shutdown Waveform. VIN (Top Trace) Is Ramped from 0V Up to 8V and Then Back Down to 0V. The Other Four Traces Are the Output Voltages of All Four Channels Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

技術記事 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
サージ・ストッパ、過電圧および過電流保護 1
LT4363
新規設計に推奨 電流制限付き高電圧サージ・ストッパー
デジタル・パワー・システム・マネージメント（PSM） 1
LTC2974
新規設計に推奨 正確な出力電流測定を特長とする4チャネルPMBusパワーシステム・マネージャ
複数出力降圧レギュレータ 1
LTC3880
新規設計に推奨 パワー・システム・マネージメントを搭載したデュアル出力PolyPhase 降圧DC/DCコントローラ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 2

下記製品はLTspiceで使用することが出来ます。:

  • LT3504
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5

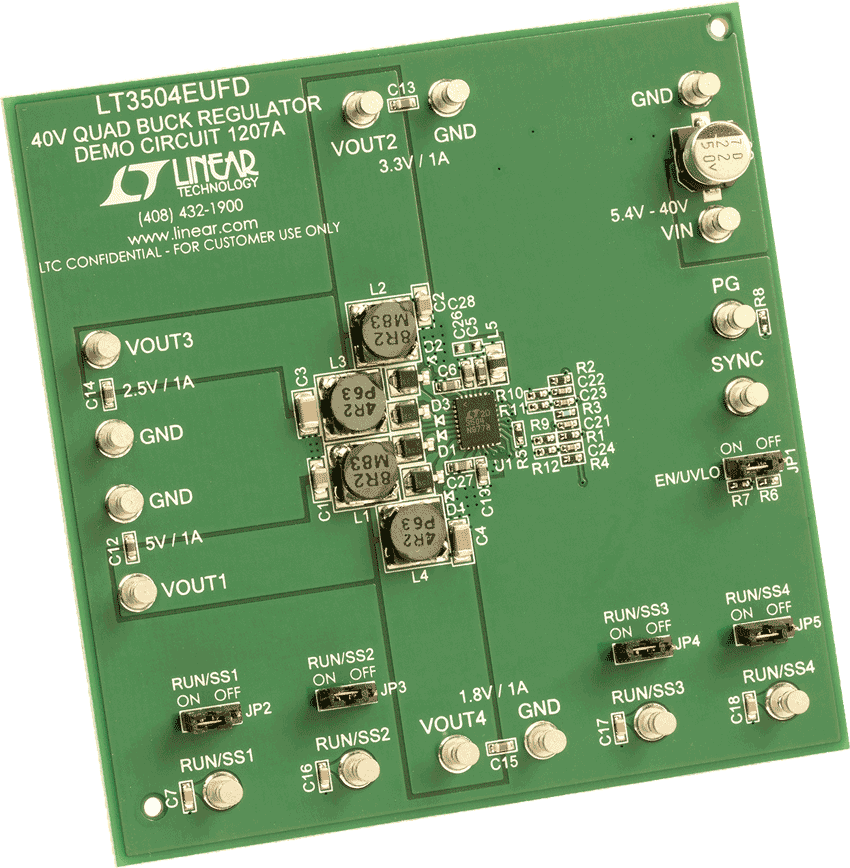

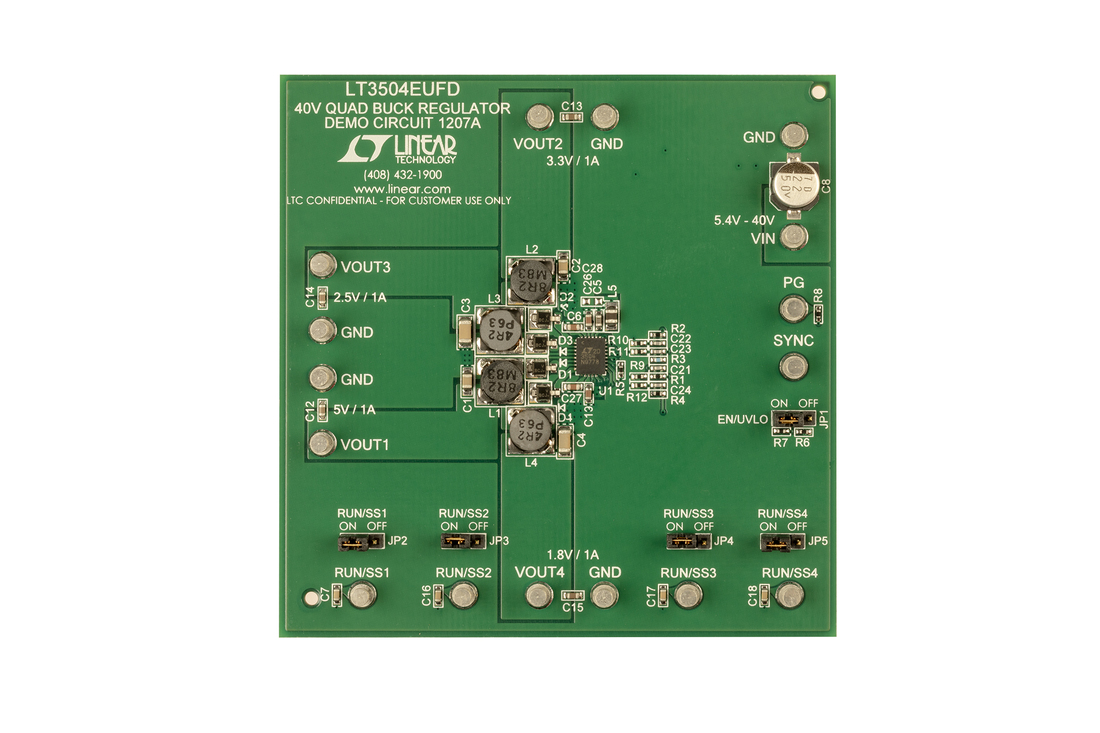

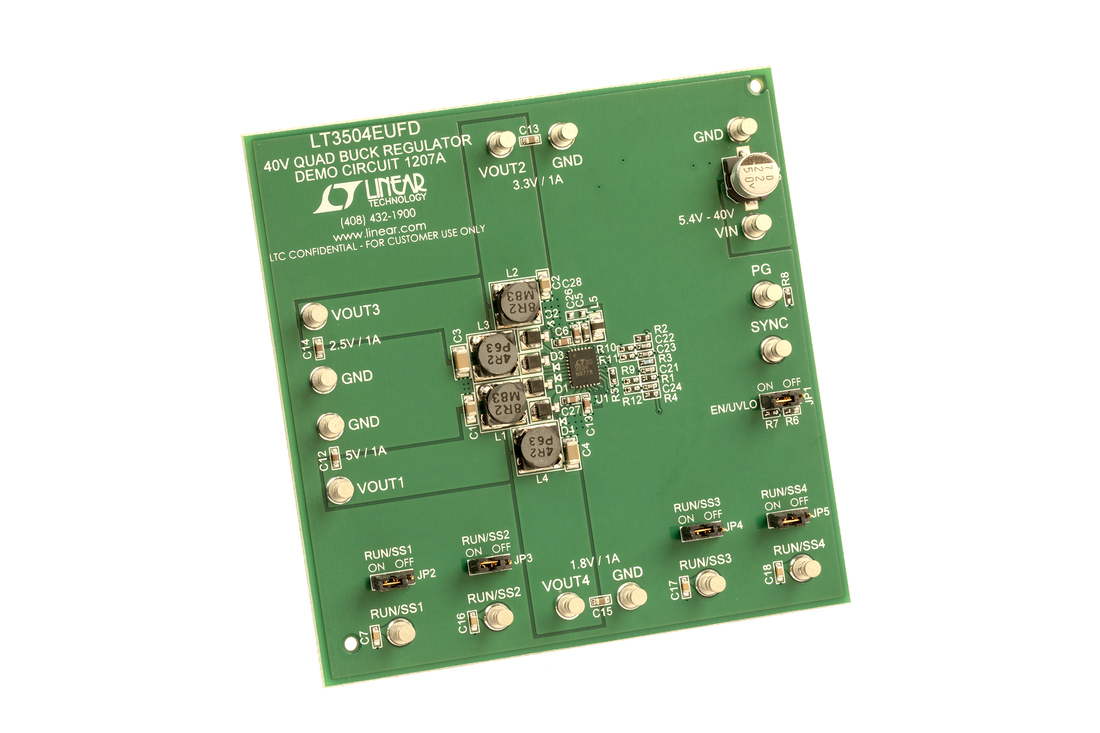

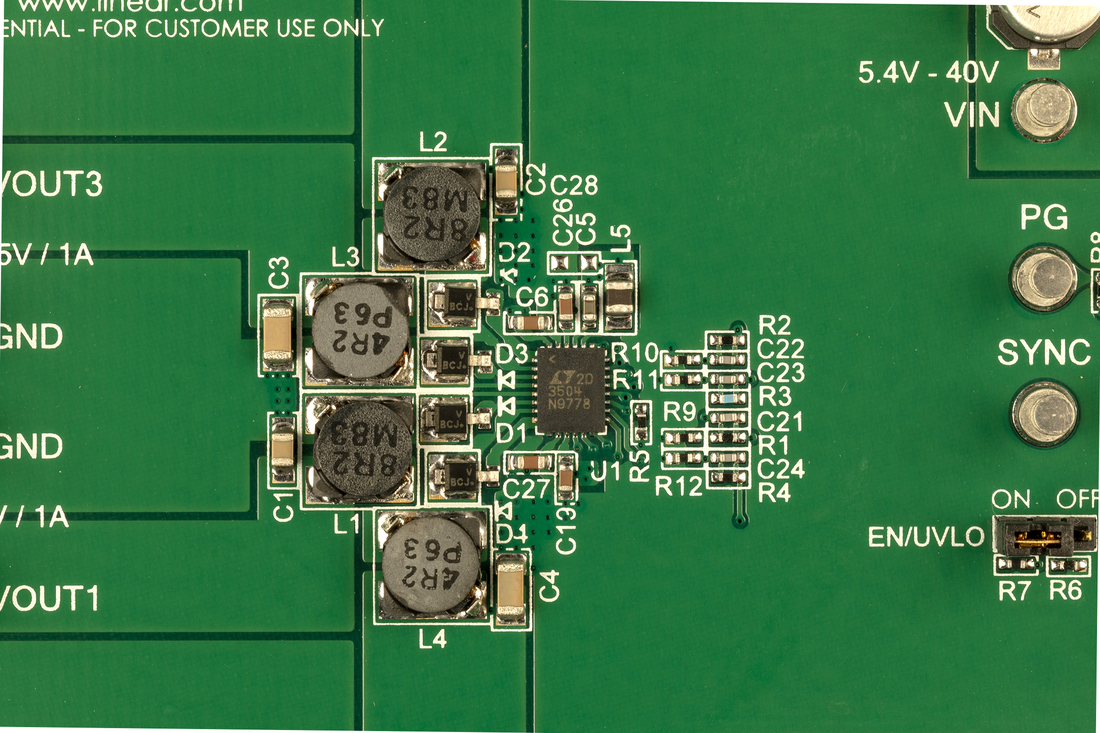

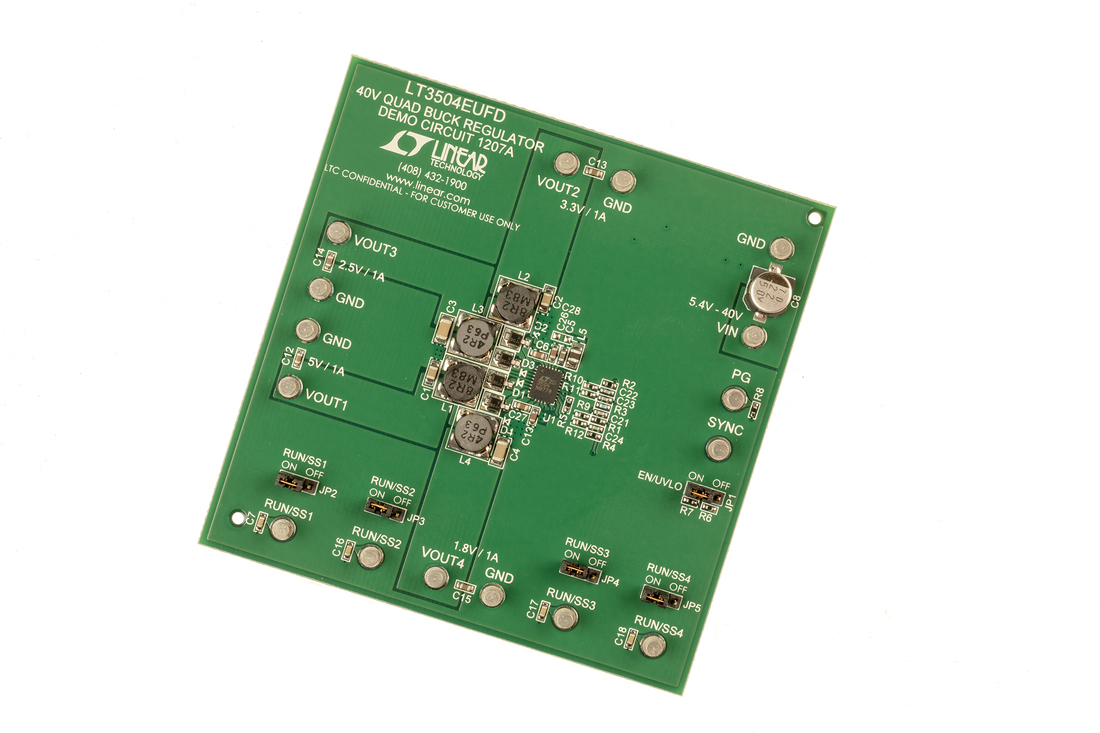

DC1207A

LT3504 Demo Board | Quad Buck, 5.4V ≤ VIN ≤ 40V, VOUT1 - VOUT4 = 5V/3.3V/2.5V/1.8V at 1A Each

今すぐ購入 詳細を表示

製品詳細

The demo circuit 1207A is a quad current mode PWM stepdown DC/DC converter featuring the LT3504. The demo circuit is designed for 5V, 3.3V, 2.5V and 1.8V outputs from a 5.4V to 40V input. The current capability of each channel is up to 1A. Individual soft-start and current limit for each output as well as synchronous function simplify the complex design of quad-output power converters.


Each converter is synchronized to either a common external clock input or a resistor programmable 250kHz to 2.2MHz internal oscillator. Programmable frequency allows optimization between efficiency and external component size. Each output can be independently disabled using its own RUN/SS pin.
DC1207A
LT3504 Demo Board | Quad Buck, 5.4V ≤ VIN ≤ 40V, VOUT1 - VOUT4 = 5V/3.3V/2.5V/1.8V at 1A Each

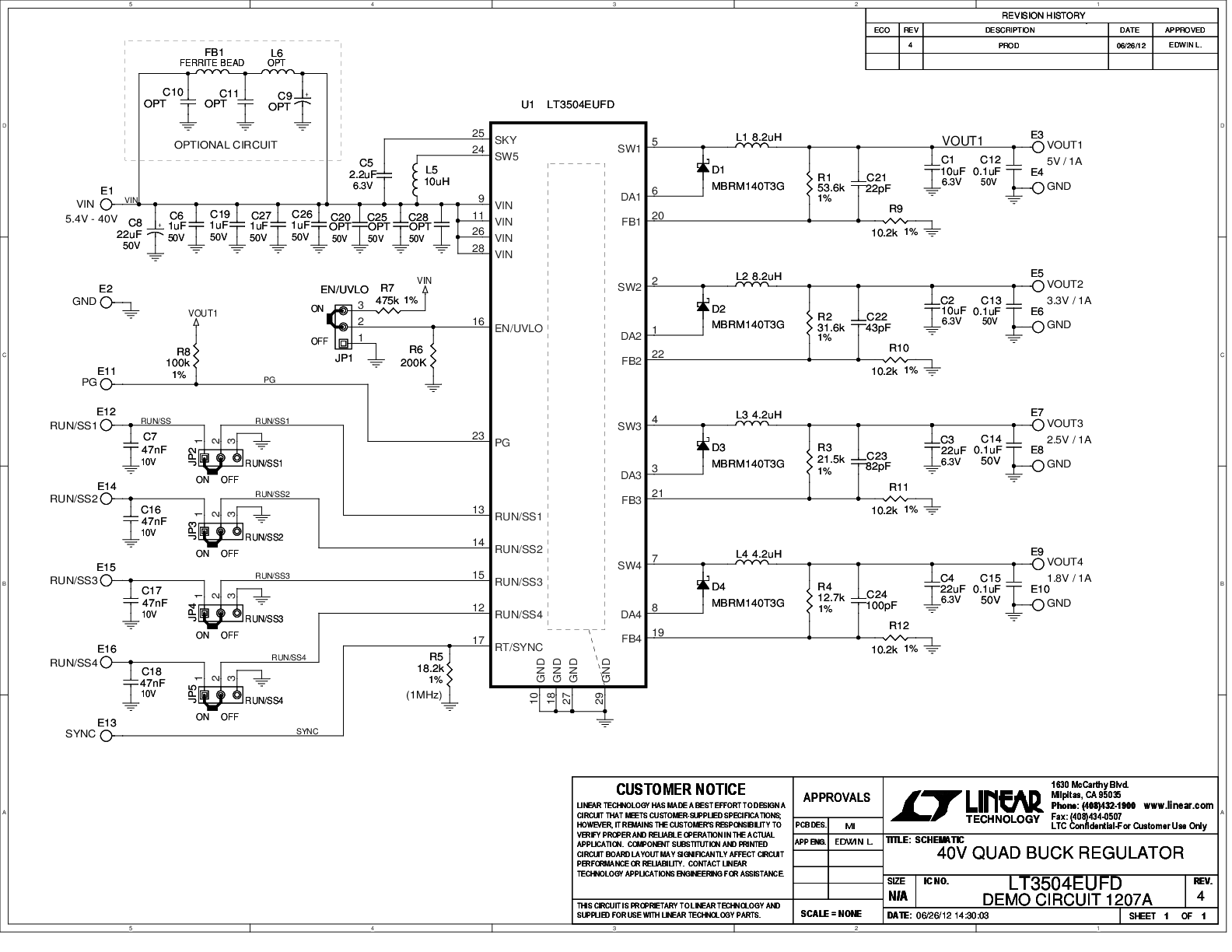

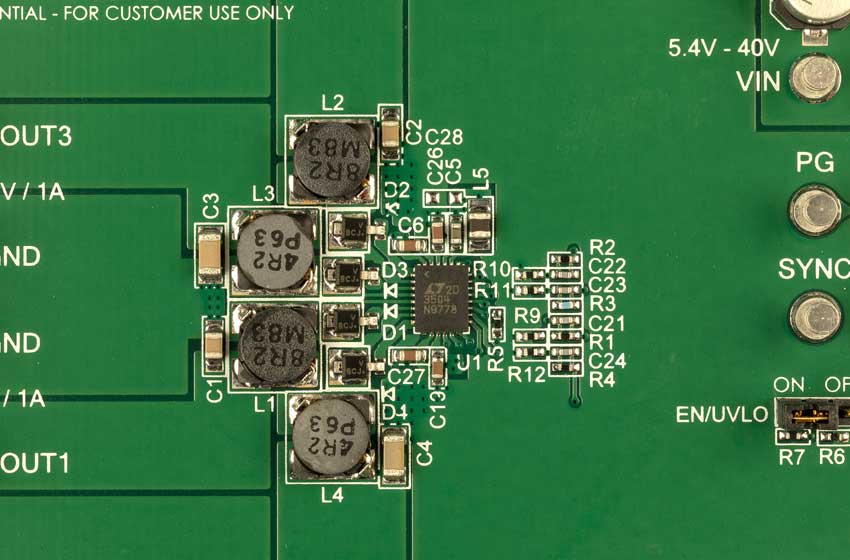

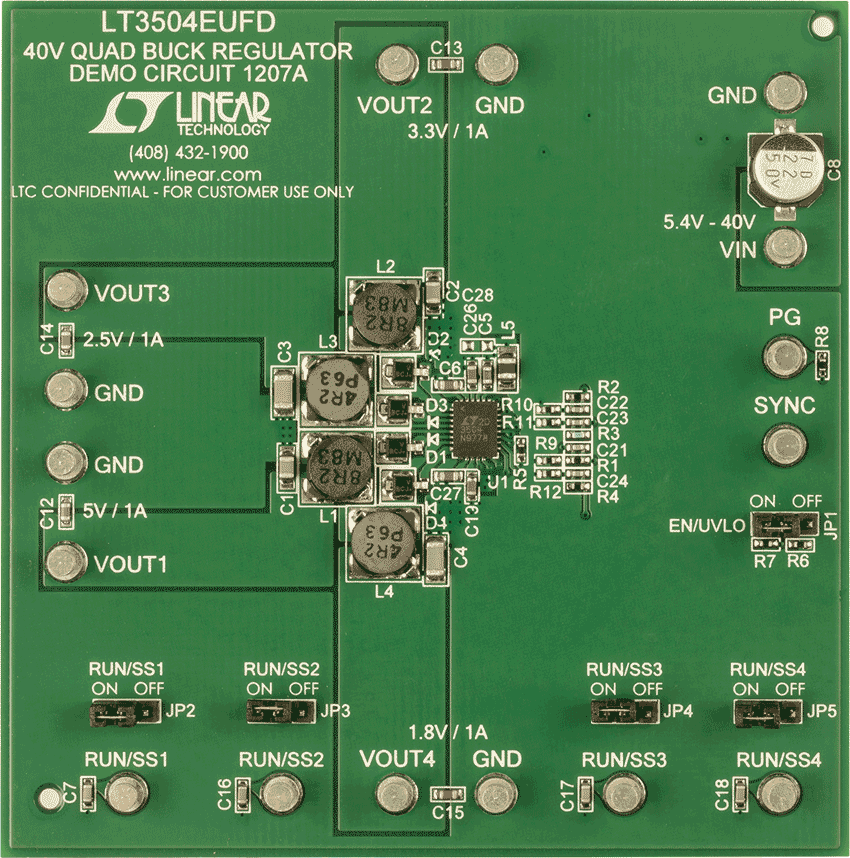

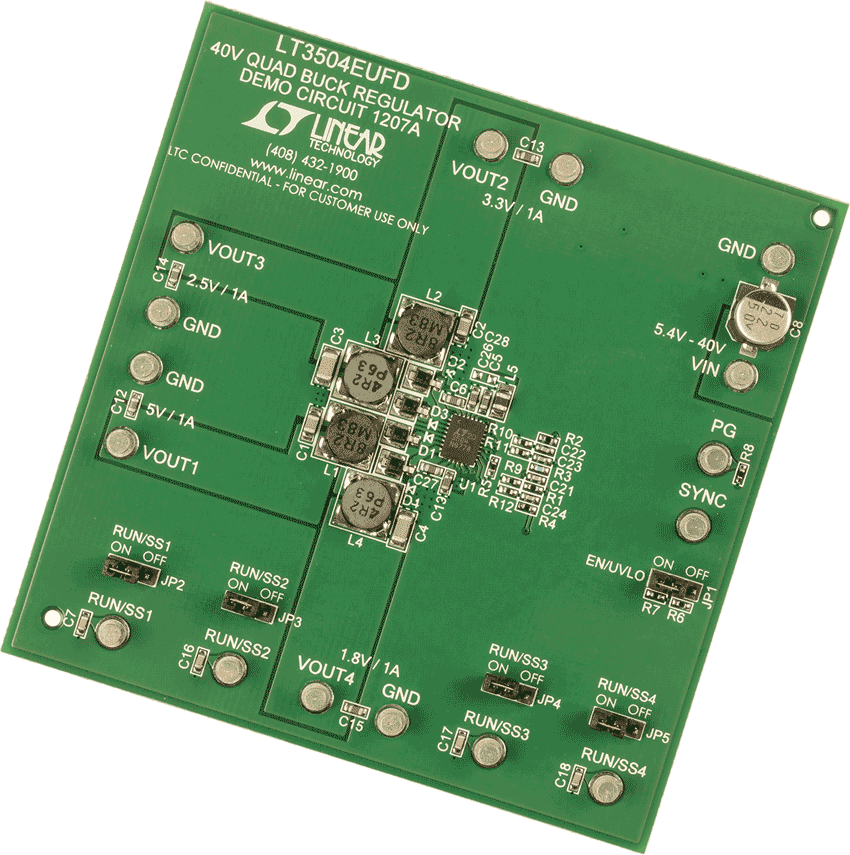

DC1207A Demo Board DC1207A Demo Board DC1207A Demo Board DC1207A Demo Board DC1207A - Schematic
