特長
- 最大3000:1 の調光比を実現するTrue Color PWM™調光
- LED切断用PMOS のためのゲート・ドライバを内蔵
- 600mA、60Vスイッチを内蔵した3つの独立したドライバ・チャネル
- 降圧、昇圧および昇降圧モードで動作
- CTRLピンにより、LED電流検出スレッショルドを10mV~100mVの範囲で高精度設定
- 調整可能な周波数: 330kHz~2.1MHz
- オープンLED 保護
- 広い入力電圧範囲:
- 3V~30V動作
- 40Vまでの過渡電圧保護
- 3V~30V動作
- 表面実装部品
- 28ピン(4mm × 5mm) QFNおよび TSSOP パッケージ
LT3492は、定電流源として動作するように設計され、LEDのドライブに最適なトリプル出力DC/DCコンバータで、降圧、昇圧または昇降圧モードで動作します。 LT3492は固定周波数電流モード・アーキテクチャを採用しているので、広範囲の電源電圧と出力電圧にわたって安定して動作します。周波数調整ピンにより、330kHz~2.1MHzのスイッチング周波数をユーザーが設定可能で、効率と外付け部品のサイズを最適化することができます。
外部PWM 入力により、チャネルごとに3000:1のLED調光を行うことができます。3つのチャネルはそれぞれ、LED切断用の外付けPチャネルMOSFETをドライブするためのゲート・ドライバを内蔵しているので、広い調光範囲が可能です。 LT3492の各チャネルの出力電流範囲は外付け検出抵抗で設定されます。
CTRL ピンを使用して、アナログ調光または過温度保護のためにLED電流を調整することができます。
アプリケーション
- RGB照明
- ビルボードや大型ディスプレイ
- 車載およびアビオニクス照明
- 定電流源
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT3492
資料
Filters
1つが該当
データシート
2
ユーザ・ガイド
1
341.00K
信頼性データ
1
34.01 K
技術記事
1
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
LT3492EFE#PBF | 28-Lead TSSOP w/ EP |
|
|
LT3492EFE#TRPBF | 28-Lead TSSOP w/ EP |
|
|
LT3492EUFD#PBF | 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) |
|
|
LT3492EUFD#TRPBF | 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) |
|
|
LT3492IFE#PBF | 28-Lead TSSOP w/ EP |
|
|
LT3492IFE#TRPBF | 28-Lead TSSOP w/ EP |
|
|
LT3492IUFD#PBF | 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) |
|
|
LT3492IUFD#TRPBF | 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) |
|
- LT3492EFE#PBF
- ピン/パッケージ図
- 28-Lead TSSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3492EFE#TRPBF
- ピン/パッケージ図
- 28-Lead TSSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3492EUFD#PBF
- ピン/パッケージ図
- 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3492EUFD#TRPBF
- ピン/パッケージ図
- 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3492IFE#PBF
- ピン/パッケージ図
- 28-Lead TSSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3492IFE#TRPBF
- ピン/パッケージ図
- 28-Lead TSSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3492IUFD#PBF
- ピン/パッケージ図
- 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3492IUFD#TRPBF
- ピン/パッケージ図
- 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
4 6, 2022
- 22_0068
Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
LT3492EFE#PBF
製造中
LT3492EFE#TRPBF
製造中
LT3492IFE#PBF
製造中
LT3492IFE#TRPBF
製造中
2 20, 2022
- 21_0269
Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products
LT3492EUFD#PBF
製造中
LT3492EUFD#TRPBF
製造中
LT3492IUFD#PBF
製造中
LT3492IUFD#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
4 6, 2022
- 22_0068
Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
LT3492EFE#PBF
製造中
LT3492EFE#TRPBF
製造中
LT3492IFE#PBF
製造中
LT3492IFE#TRPBF
製造中
2 20, 2022
- 21_0269
Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products
LT3492EUFD#PBF
製造中
LT3492EUFD#TRPBF
製造中
LT3492IUFD#PBF
製造中
LT3492IUFD#TRPBF
製造中
ソフトウェアおよび製品のエコシステム
製品モデル | 製品ライフサイクル | 詳細 | ||
---|---|---|---|---|
TimerBlox1 |
||||
製造中 |
TimerBlox 電圧制御パルス幅変調器(PWM) |
|||
サージ・ストッパ、過電圧および過電流保護1 |
||||
新規設計に推奨 |
電流制限付き高電圧サージ・ストッパー |
|||
デジタル温度センサー1 |
||||
新規設計に推奨 |
I2C インタフェース搭載のオクタル電圧、電流、温度モニタ |
|||
マルチチャンネル電圧出力D/Aコンバータ1 |
||||
製造中 |
最大10ppm/°C のリファレンスを内蔵したオクタルI2C 16ビット・レール・トゥ・レールDAC |
製品モデル | 製品ライフサイクル | 詳細 |
---|---|---|
新規設計に推奨 |
I2C インタフェース搭載のオクタル電圧、電流、温度モニタ |
|
製造中 |
最大10ppm/°C のリファレンスを内蔵したオクタルI2C 16ビット・レール・トゥ・レールDAC |
評価用キット 1

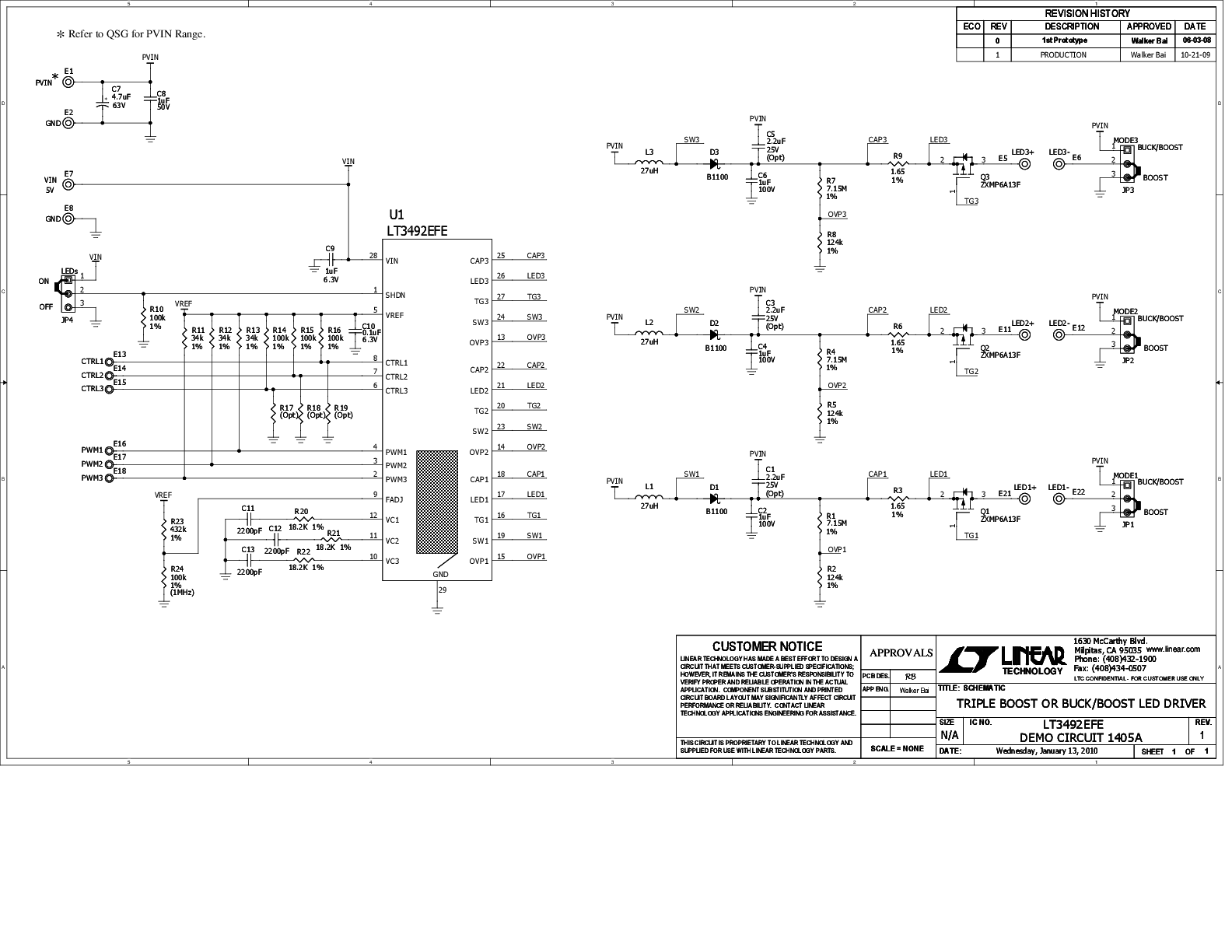

DC1405A
LT3492EFE Demo Board | Boost/Buck-Boost Triple Output LED Driver, 8V ≤ VIN ≤ 40V, VLED = 54V @ 61mA (x3)
製品の詳細
Demonstration circuit 1405 is a Triple Boost or Buck/Boost LED Driver featuring the LT3492. The LT3492 is a triple output DC/DC converter designed to operate as current sources for driving LEDs using . Each of the three regulators on the demo board is independently operated. The board can be configured with either boost (default) or buck-boost mode; buck mode is not supported. The current for each output is 61mA in either mode.
The IC's input voltage range is 8V to 30V with 40V transient protection; however the LEDs input power source can be as high as 40V. The overvoltage protection (open LED detect) is set at 58V. For a typical application with a LED voltage of 3.6V, each boost circuit can drive around 15 LEDs. Applications with different input voltages and load combinations can be demonstrated on this circuit with some board modifications.
資料
ツールおよびシミュレーション 1
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
