特長
- 40Vショットキー・ダイオード内蔵
- 1個の抵抗によるフィードバック(他の抵抗は内蔵)
- 40V、200mA/400mAパワー・スイッチ内蔵
- − 38Vまでの安定化された負出力を発生
- 低消費電流:
- アクティブ・モードで40μA
- シャットダウン・モードで<1μA
- 低VCESATスイッチ:150mAで200mV
- 広い入力範囲:2.5V~16V
- 小型の表面実装部品を使用
- 出力短絡保護
- 6ピンSOT-23(LT3483のみ)および高さの低い8ピンDFN(2mm×2mm×0.75mm)パッケージ
LT3483/LT3483Aはマイクロパワー反転DC/DCコンバータで、ショットキー・ダイオードを内蔵しており、1個の抵抗による帰還を備えています。小型パッケージ、高い集積度、小型表面実装部品の使用により、わずか40mm2のソリューション・サイズを実現します。デバイスの消費電流は無負荷でわずか40μAです。シャットダウン時にはさらに0.1μAに減少します。電流を制限した固定オフ時間制御方式によって動作電流を節減し、広い負荷電流範囲にわたって高い効率を維持します。精密にトリミングされた10μAの帰還電流が1個の抵抗による帰還を可能にし、出力に加わる帰還負荷を実際上除去します。40Vスイッチにより、高価なトランスを使用せずに-38Vまでの電圧出力を発生することができます。LT3483/LT3483Aのオフ時間は300nsと短いので、小型で高さの低いインダクタやコンデンサを使うことができ、スペースに厳しい携帯用アプリケーションで実装面積やコストを抑えることができます。
アプリケーション
- LCDのバイアス
- ハンドヘルド・コンピュータ
- バッテリ・バックアップ
- デジタルカメラ
- OLEDのバイアス
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT3483
資料
Filters
1つが該当
データシート
2
ユーザ・ガイド
2
326.00K
信頼性データ
1
19.13 K
技術記事
3
HTML
HTML
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 2
信頼性データ 1
ユーザ・ガイド 2
技術記事 3
- LT3483AEDC#TRMPBF
- ピン/パッケージ図
- 8-Lead DFN (2mm x 2mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3483AEDC#TRPBF
- ピン/パッケージ図
- 8-Lead DFN (2mm x 2mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3483AIDC#TRMPBF
- ピン/パッケージ図
- 8-Lead DFN (2mm x 2mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3483AIDC#TRPBF
- ピン/パッケージ図
- 8-Lead DFN (2mm x 2mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3483EDC#TRMPBF
- ピン/パッケージ図
- 8-Lead DFN (2mm x 2mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3483EDC#TRPBF
- ピン/パッケージ図
- 8-Lead DFN (2mm x 2mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3483ES6#TRMPBF
- ピン/パッケージ図
- 6-Lead TSOT-23
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3483ES6#TRPBF
- ピン/パッケージ図
- 6-Lead TSOT-23
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3483IDC#TRMPBF
- ピン/パッケージ図
- 8-Lead DFN (2mm x 2mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3483IDC#TRPBF
- ピン/パッケージ図
- 8-Lead DFN (2mm x 2mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3483IS6#TRMPBF
- ピン/パッケージ図
- 6-Lead TSOT-23
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3483IS6#TRPBF
- ピン/パッケージ図
- 6-Lead TSOT-23
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
ソフトウェアおよび製品のエコシステム
評価用キット 2

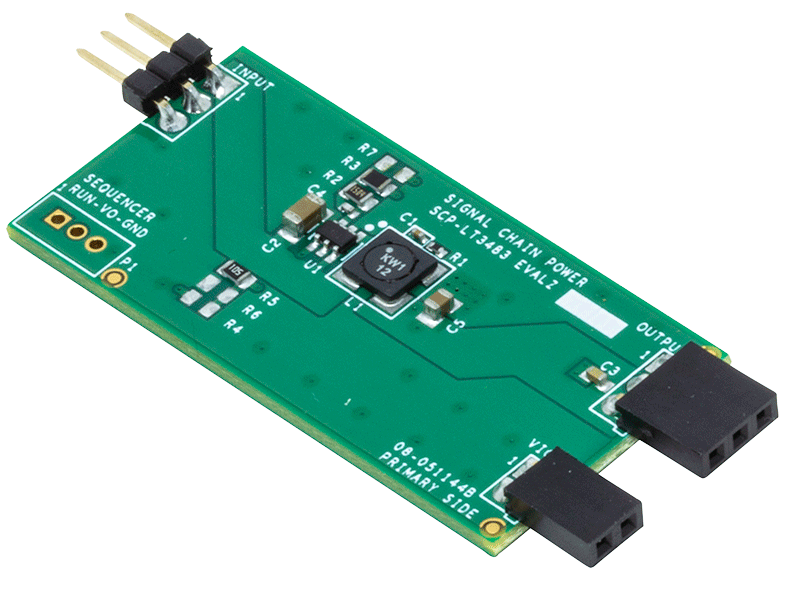

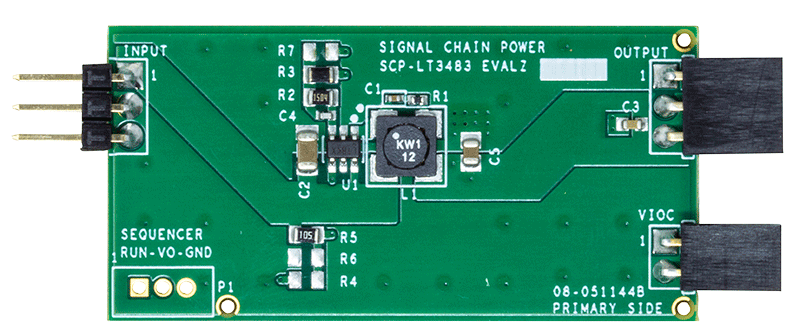

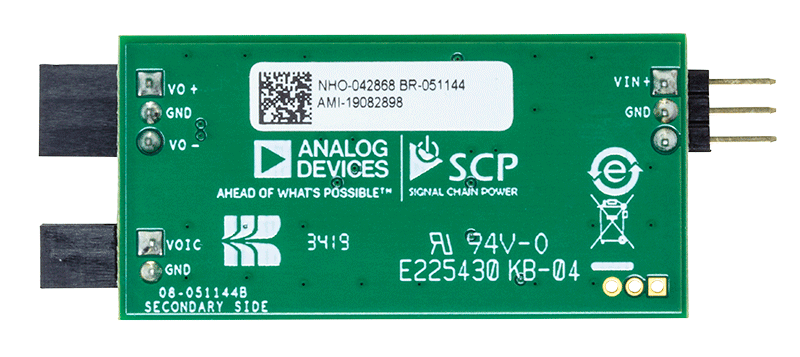

SCP-LT3483-EVALZ
LT3483シグナル・チェーン評価用ボード | マイクロパワー反転DC/DCコンバータ
製品の詳細
デモ回路SCP-LT3483-EVALZは、LT3483ES6を使用した反転型コンバータです。このコンバータは、反転フライバック・トポロジ内のデュアル・カップリング・インダクタを使用して、8mA~40mAにおいて2.7V~12V入力から–15Vを生成します。
シグナル・チェーン電源シリーズの他のすべてのボードと同様、このボードも他のSCPボードに簡単に接続可能で、シグナル・チェーン電源システム一式を構築できるよう設計されており、低消費電力シグナル・チェーンの迅速な評価を実現できます。このボードを評価するには、以下の汎用SCPハードウェアが必要になります。
- SCP-INPUT-EVALZ
- SCP-OUTPUT-EVALZ
- SCP-1X5BKOUT-EVALZ
- SCP-THRUBRD-EVALZ
- SCP-FILTER-EVALZ
- SCP-1X2BKOUT-EVALZ
- SCP-5X1-EVALZ
SCPシリーズのデモ・ボードを正しく評価するには、SCPコンフィグレータ付属ソフトウェアが必要です。SCPコンフィグレータは、設計に適したボードとトポロジの選択に役立ちます。
デモ・マニュアルには、LT3483降圧レギュレータの動作や設定に関する重要な詳細情報は記載されていない点に注意してください。部品の詳細については、LT3483のデータシートを参照してください。
資料

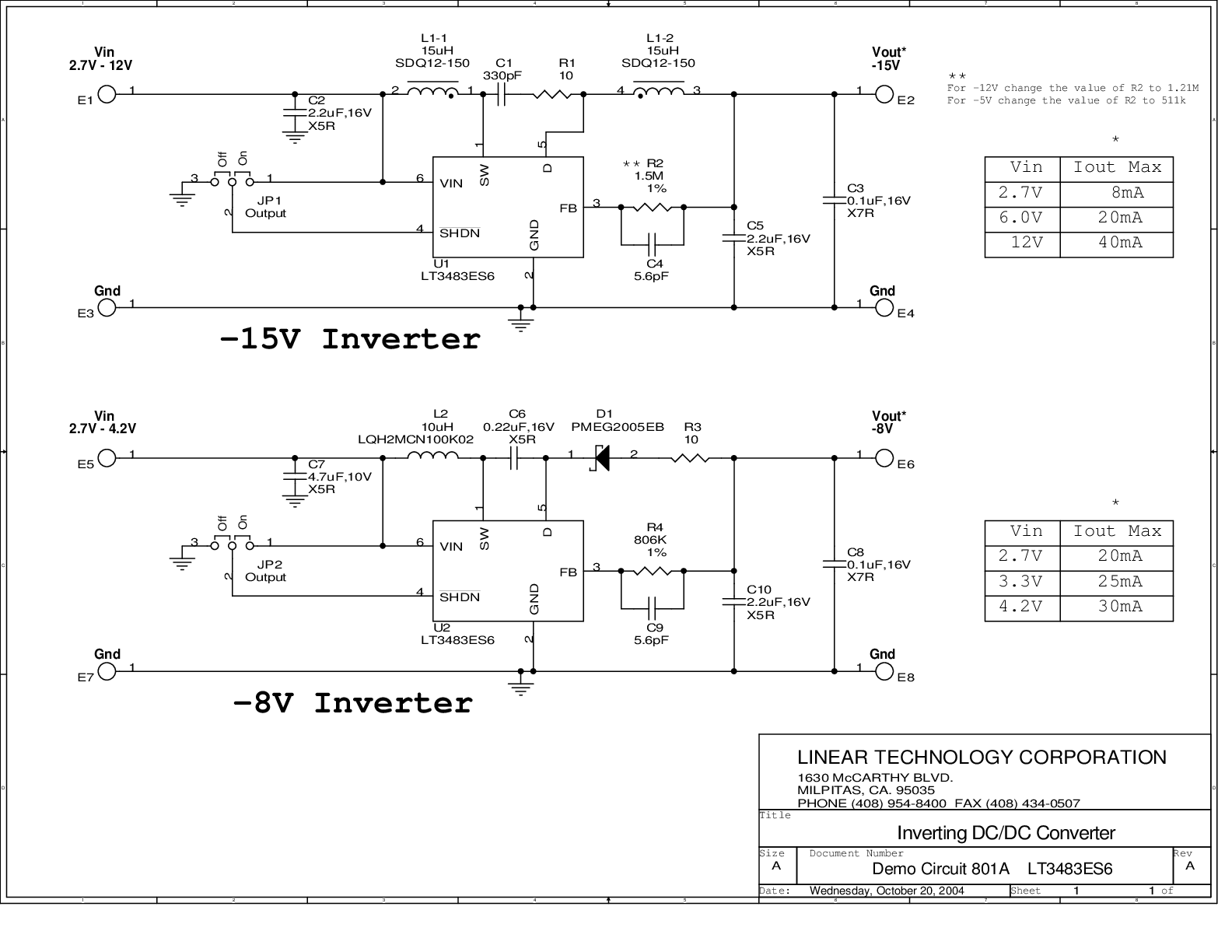

DC801A
LT3483ES6 | Inverting DC/DC Converter, VIN = 2.7V to 12V, VOUT = –15V, VIN = 2.7V to 4.2V, VOUT = –8V, IOUT = 8mA to 40mA
製品の詳細
DC801A: Demo Board for the LT3483 Inverting Micropower DC/DC Converters with Schottky.
資料
ツールおよびシミュレーション 1
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
