LT3476: 高電流クワッド出力LEDドライバ データシート (Rev. )12/18/2011
製品概要
機能と利点
- 最大5000:1の調光比を実現するTrue Color PWM™調光（昇圧構成時）
- ハイサイド・センスによるLED電流の安定化
- VADJピンにより、LED電流センス・スレッショルドを10mV ～120mVの範囲で高精度設定
- 1.5A、36V NPNスイッチを内蔵した4つの独立したドライバ・チャネル
- 周波数調整ピン：200kHz ～2MHz
- 高効率の変換＝最大96%
- オープンLED保護
- 低シャットダウン電流：10μA未満
- 広い入力電圧範囲：2.8V ～16V
- 熱特性が改善された38ピン5mm×7mm QFNパッケージ
製品概要
LT3476は、高電流LEDをドライブするための定電流源として動作するように設計されたクワッド出力DC/DCコンバータです。固定周波数電流モード・アーキテクチャを採用しているので、広範囲の電源・出力電圧にわたって安定した動作を行います。周波数調整ピンにより、200kHz～2MHzのスイッチング周波数をユーザが設定可能であり、効率と外付け部品サイズを最適化することができます。
LT3476はLEDのハイサイドで出力電流を検出します。ハイサイド電流センスはLEDをドライブするための最も柔軟な回路で、降圧、昇圧または昇降圧構成を可能にします。各々の電流モニタ･スレッショルドは、105mVのフルスケールで2.5%以内に調整されています。外付けセンス抵抗を使用することにより、ユーザが各チャネルの出力電流範囲をプログラムします。4つのレギュレータはそれぞれ、そのチャネルのPWM信号によって個別に動作します。このPWM機能により、LED源のカラーミキシングまたは調光比を高精度で調整可能です。最大1000:1の調光比が達成されます。
アプリケーション
- RGGBライト
- 車載およびアビオニクス･ライト
- TFT LCDバックライト
- 定電流源
製品カテゴリ
マーケット＆テクノロジー
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

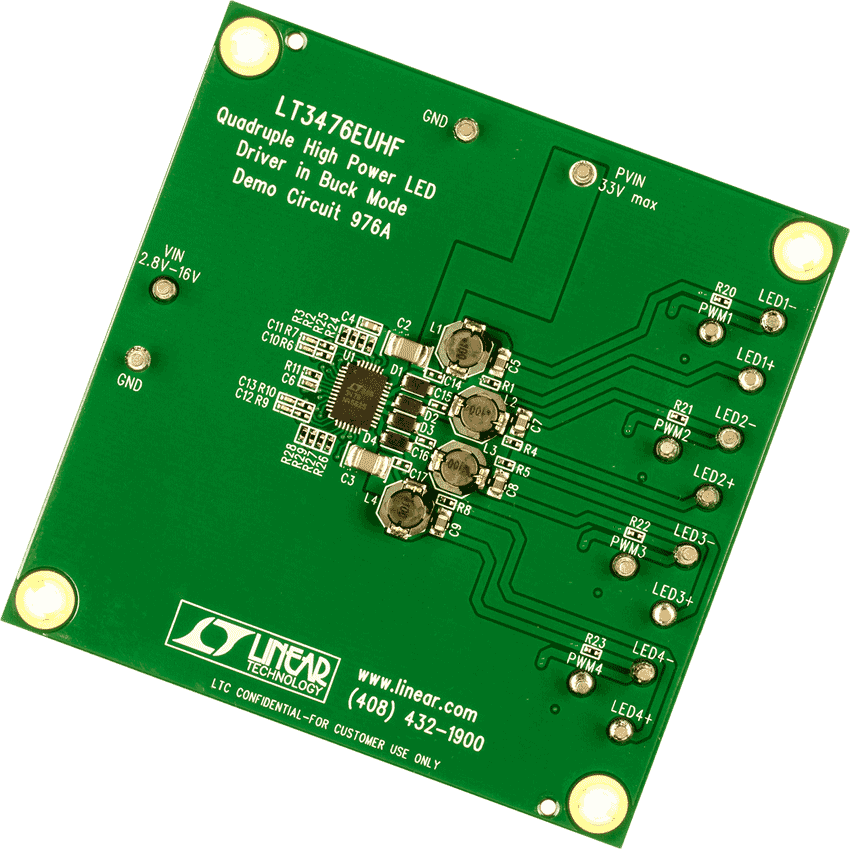

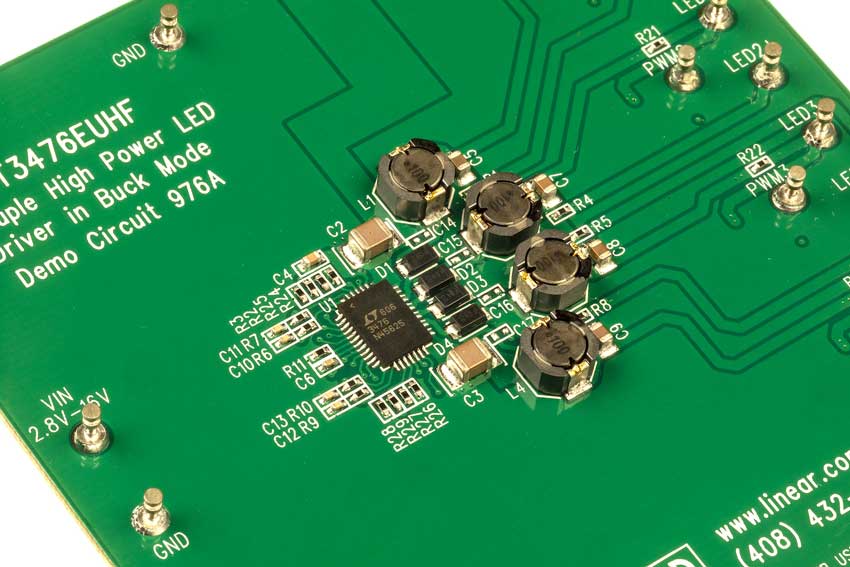

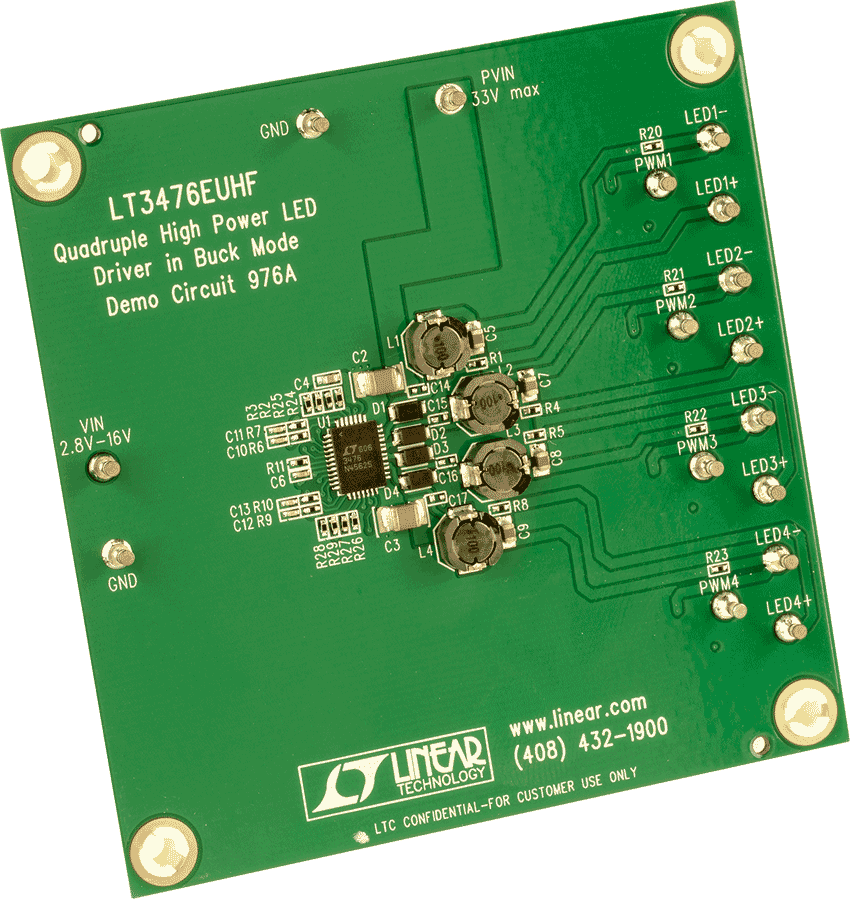

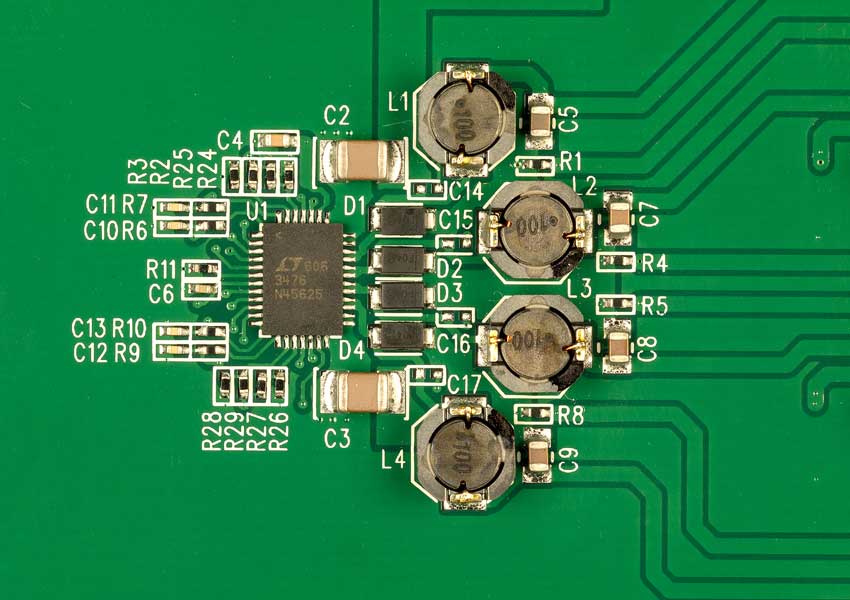

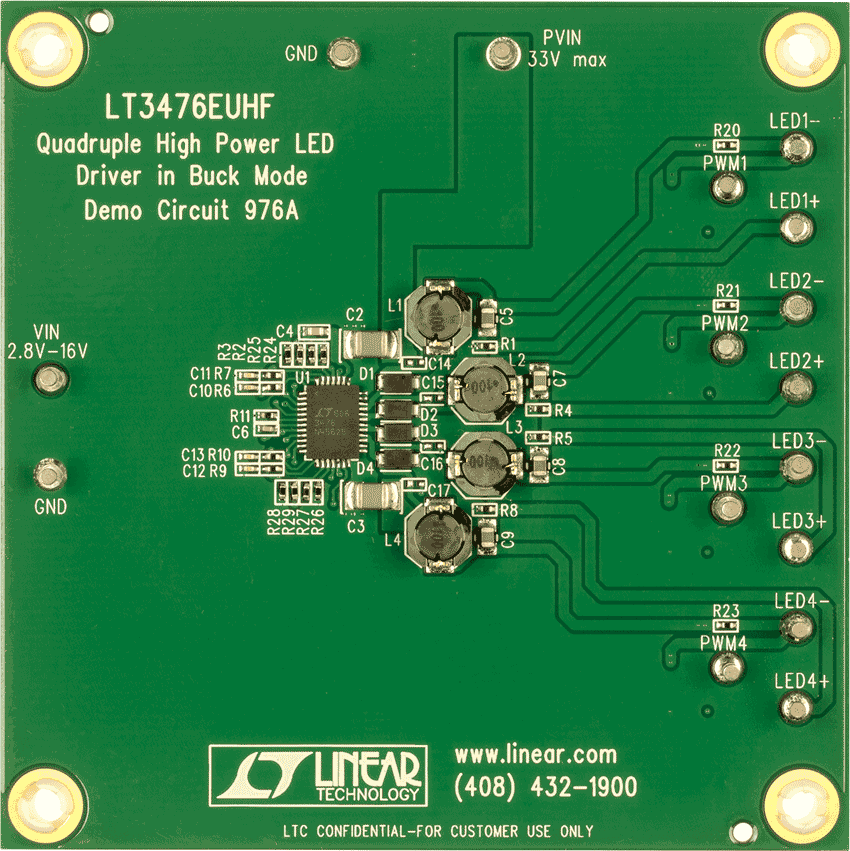

評価キット (1)
参考資料
-
R303 Reliability Data3/23/2018
-

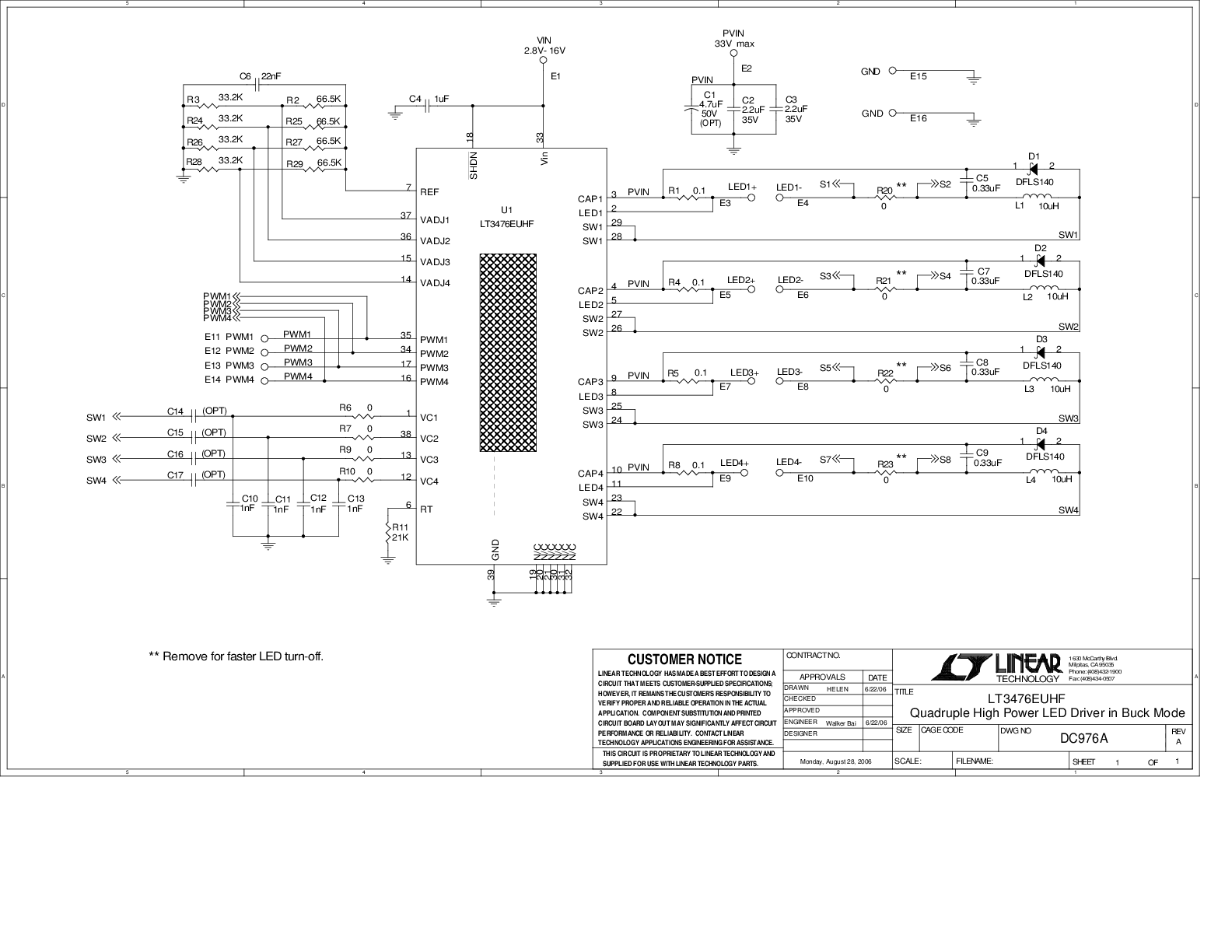

DC976A - Demo Manual9/24/2009
-
Reliable, Efficient LED Backlighting for Large LCD Displays12/1/2006 LT Journal
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LT3476
おすすめ製品
LT3476 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LT3476EUHF#PBF | 材料宣誓書（MD） | 信頼性データ | 38-Lead QFN (5mm x 7mm w/ EP) | |
| LT3476EUHF#TRPBF | 材料宣誓書（MD） | 信頼性データ | 38-Lead QFN (5mm x 7mm w/ EP) | |
| LT3476IUHF#PBF | 材料宣誓書（MD） | 信頼性データ | 38-Lead QFN (5mm x 7mm w/ EP) | |
| LT3476IUHF#TRPBF | 材料宣誓書（MD） | 信頼性データ | 38-Lead QFN (5mm x 7mm w/ EP) | |
| ウェハ・ファブリケーション・データ | R303 Reliability Data |
